钢筋混凝土单向板肋梁楼盖设计

混凝土课程设计计算书课题名称：钢筋混凝土单向板肋梁楼盖设计学生学号：专业班级：学生姓名：指导教师：课题时间：现浇钢筋混凝土单向板肋梁楼盖设计计算书72007200720072007200750075007550一、 设计资料（1）楼面做法：钢筋混凝土楼板；20mm 水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。

（2）荷载：楼面的活荷载 6.5KN/㎡，钢筋混凝土现浇板容重25KN/m³，20mm水泥砂浆抹底（20KN/m³），15mm厚混合砂浆灰（17KN/m³）。

（3）材料：混凝土强度等级C30，主梁及次梁受力钢筋用HRB400，板内及梁内的其他钢筋采用HPB235。

二、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为7.5m，次梁的跨度为7.2m，主梁每跨内布置两根次梁，板的跨度为2.5m，l/01l =7.2/2.5=2.88>2，因此按单向板设计。

02按跨高比条件，要求板厚h≥2500/40=62.5mm，对工业建筑的楼盖板，要求h≥80mm，取板厚h=80mm。

次梁截面高度应满足h=l/18～0l/12=7200/18～7200/12=400～600mm，考虑到楼面的活荷载6.5KN/㎡比较大，取h=500mm，b=h/3～h/2=500/3～500/2=167～250mm，取b=200mm。

主梁的截面高度应满足h=l/15～0l/10=7500/15～7500/10=500～750mm，取h=600mm，b=h/3～h/2=600/3～600/2=200～300mm，取b=300mm。

三、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：80mm钢筋混凝土板2kN=.0m⨯0.2/250820mm板底水泥砂浆2kN/⨯.0m=4.0200215mm厚混合砂浆灰2.0mkN015⨯=17255/.0恒载：2g=kN.2m655/k活载：2q=kN5.6m/k恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准值大于m0.4，所以活荷载分项系数取1.3。

钢筋混凝土现浇单向板肋梁楼盖设计指导书一、设计资料1、楼面活荷载标准值5N/m 2。

2、楼面水泥砂浆面层厚25mm （3/20m KN =γ）；梁、板均为20mm 厚纸筋石灰砂浆（3/17m KN =γ）。

3、材料选用：(1)混凝土：采用C25（2/9.11mm N f c =,2/27.1mm N f c =,3/25m KN =γ）； (2)钢 筋：板采用HPB235级钢筋(2'/210mm N f f y y ==，b ξ=0.614) 梁的受力钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550) 箍筋、架立钢筋采用HRB335级钢筋(2'/300mm N f f y y ==,b ξ=0.550) 4、楼面梁格布置图见附图5、板、次梁及主梁相关尺寸的确定板按塑性内力重分布方法设计，按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为70mm ，则可取板厚h=80mm 。

次梁截面高度应满足mml h o )500~333()181~121(==，则取h=450mm ，截面宽度应满足mm h b )225~150()31~21(==，则取b=200mm 。

主梁截面高度应满足mml h )690~460()141~81(0==，则取h=650mm ，截面宽度应满足mmh b )325~217()31~21(==，则取b=250mm 。

二、板的设计板的几何尺寸和计算简图如下1.荷载错误！未找到引用源。

恒荷载板自重楼面面层天棚抹灰g k=错误！未找到引用源。

活荷载 q k=错误！未找到引用源。

荷载组合设计值对于标准值大于4KN//m2的工业房屋楼面结构的活荷载应取=1.3，所以有：Qg+q=2. 内力计算取1m 宽板带作为计算单元，各跨的计算跨度为：中间跨： 0l =n l = 边 跨： 0l = n l +2h =边跨与中间跨的计算跨度相差： = 故可按等跨连续板计算内力。

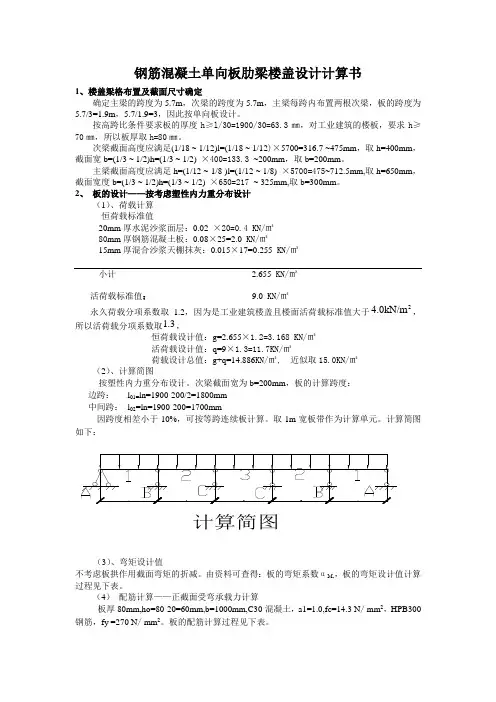

钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为5.7m ，次梁的跨度为5.7m ，主梁每跨内布置两根次梁，板的跨度为5.7/3=1.9m ，5.7/1.9=3，因此按单向板设计。

按高跨比条件要求板的厚度h ≥l/30=1900/30=63.3㎜，对工业建筑的楼板，要求h ≥70㎜，所以板厚取h=80㎜。

次梁截面高度应满足(1/18 ~ 1/12)l=(1/18 ~ 1/12)×5700=316.7 ~475mm ，取h=400mm ，截面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×400=133.3 ~200mm ，取b=200mm 。

主梁截面高度应满足h=(1/12 ~ 1/8 )l=(1/12 ~ 1/8) ×5700=475~712.5mm,取h=650mm ，截面宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。

2、 板的设计——按考虑塑性内力重分布设计（1）、荷载计算 恒荷载标准值20mm 厚水泥沙浆面层：0.02 ×20=0.4 KN/㎡ 80mm 厚钢筋混凝土板：0.08×25=2.0 KN/㎡15mm 厚混合沙浆天棚抹灰：0.015×17=0.255 KN/㎡小计 2.655 KN/㎡活荷载标准值： 9.0 KN/㎡永久荷载分项系数取 1.2，因为是工业建筑楼盖且楼面活荷载标准值大于2kN/m 0.4，板厚80mm,ho=80-20=60mm,b=1000mm,C30混凝土，a1=1.0,fc=14.3 N / mm 2，HPB300钢筋，fy =270 N / mm 2。

板的配筋计算过程见下表。

8@200 8/10@200 10@200 8@200 8@200（1）荷载设计值：恒荷载设计值板传来的荷载：3.186×1.9=6.05KN/m次梁自重：0.2×（0.4-0.08）×25×1.2=1.92 KN/m次梁粉刷： 2×0.015×（0.4-0.08）×17×1.2=0.1958KN/m小计g=8.17 KN/m活荷载设计值： q=11.7×1.9=22.23KN/m荷载总设计值： q+g=30.4 KN/m（2）、计算简图由次梁实际结构图可知，次梁在墙上的支承长度为a=240mm，主梁宽度为b=300mm。

现浇钢筋混凝土单向板肋梁楼盖设计一、平面结构布置：由单向板的经济跨度2～3m，次梁的经济跨度4～6m，主梁的经济跨度6～8m，确定主梁的跨度为6.3m,次梁的跨度为5.2m,主梁每跨内布置两根次梁,板的跨度为2.1m。

楼盖结构布置图一。

（下一页）图一：平面布置图二、截面尺寸的选择●板：h≧L/40≧2100/40=52.5mm，工业厂房h≧60,取板厚h=80mm。

●次梁截面高度h=（1/15~1/12）L=5200/15~600/12=400~500mm，取h=400mm，截面宽度b=（1/3~1/2）h=400/3~400/2=133~200mm，取b=150mm。

●主梁：截面高度h=(1/12~1/10)l=6300/12~7500/10=450~787mm，取h=500mm，截面宽度b=（1/3~1/2）h=500/3~600/2=200~300mm，取b=200mm。

●柱：h×b=400mm×400mm三、板的设计（1）荷载计算因为工业建筑楼盖且楼面活荷载标准值大于4KN/m^2 ，从经济角度。

所以活荷载分项系数取1.3。

分项系数分别取1.35和1.4时候，Gk+Qk=12.78475表一：板荷载计算表(2）计算简图次梁截面为150×400mm，根据图二计算连续板的净跨；连续板的边跨一端与梁整体连接，另一端搁置在墙上，中跨两端都与梁固接，故计算跨度L0如下计算。

图二连续板的结构布置图图三：板的计算简图边跨：ln=2100-120-150/2=1905mml0=ln+h/2=1965+80/2=1945<ln+1/2墙支承宽度=1905+120/2=1965mm中跨：ln=2100-150=1950mml0=ln=1950mm跨度差=（1965-1950）/1950×100%=0.0077%≦10%可按跨度连续板计算内力,取1m宽板带计算单元,g+q=11.648kN/m（3）内力及截面承载力计算中间板带②～⑥轴线之间,各区格板的四周与梁整体连接，故其中间跨的跨中截面和中间支座考虑板的内拱作用,计算弯矩可以减少20%计算表如下：四、次梁设计次梁按塑性内力重分布方法计算。

现浇钢筋混凝土单向板肋梁楼盖设计混凝土结构名称为:现浇钢筋混凝土单向板肋梁楼盖设计院(直属系):力学与工程学院年级/专业/10级土木工程专业:班，学号为:游郑雪: 20103025钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计主题轻工仓库为钢筋混凝土内框架结构，平面图如图所示。

楼层高4.5米，配有楼梯。

试设计现浇钢筋混凝土楼板。

二、设计内容1.结构布局图:柱网、主梁、次梁和板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、板钢筋图(1:100)(2)、次梁钢筋图(1:40岁；1:20)(3)、主梁钢筋图(1:40岁；1:20)弯矩m，剪力v包络图三.设计数据1.自由练习:30毫米厚的水磨石地面，0.65千牛顿/平方米。

15mm厚板底抹灰，0.25 kN/m2楼面活荷载标准值为6.5kN/m22、钢筋混凝土容重:25千牛顿/立方米3、材料选择(1)、混凝土:C15，(2)加固:HRB400用于主梁和次梁，HRB335可用于板和梁中的其他钢筋。

现浇钢筋混凝土单向板肋梁楼盖设计计算一、平面结构布局:1.确定主梁跨度为6.6m，次梁跨度为5.1m，主梁每跨布置两个次梁，楼板跨度为。

楼层结构布局如下:2、根据高跨比的情况，当时满足刚度要求，不检查挠度。

对于工业建筑的楼板，厚度是必需的。

3.次梁的截面高度应满足H=(1 | 18 ~ 1 | 12) L=(333 ~ 500) mm的要求。

4、主梁的截面高度应满足h=(1 | 15 ~ 1 | 10)=(400 ~ 600 mm)，h=600mm，取b=300mm.二、板的设计(由塑性内力重分布计算):1.负载计算:板的恒定载荷标准值:取1m宽的平板计算:水磨石面层0.65 kN/m ⒇80 mm钢筋混凝土板0.08×25=2kn/m ⒉15mm⒇15mm板底混合砂浆0.25 kN/m ⒇恒载:G=0.6520.25=2.9kn/m 2，活荷载:Q=6.0 kN/m 2。

现浇钢筋混凝土单向板肋梁楼盖设计1．设计资料1. 建筑物环境等级：一级；2.建筑物平面尺寸（L1=7.2，L2=7.2）：，墙厚370，钢筋混凝土柱500×500；3.荷载：楼面活载：7.52/m kn ；楼面面层：40厚水泥砂浆 3w /20m kn =γ；钢筋混凝土容重：3/25m kn c =γ；楼侧面、楼底粉刷层：15厚水泥砂浆3/16m kn n =γ ；4.材料：1）混凝土C30；2）钢筋：受力钢筋用HRB400级钢筋，腹筋用HRB335级钢筋。

2．楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为7.2m ，次梁的跨度为7.2m ，主梁每跨内布置两根次梁，板跨为2.4m ，则L 02/L 01=7.2/2.4=3,按单向板设计。

按跨高比条件，要求板厚h ≥2400/40=60mm,对工业建筑的楼盖板，要求h ≥70mm ，取板厚为h=80mm 。

次梁截面高度应满足h= L 0/18～L 0/12=7200/18～7200/12=400～600mm,b=h/3～h/2=133～200mm ，取b=200mm,h=500mm主梁的截面高度应满足h= L 0/15～L 0/10=7200/15～7200/10=480～720mm,取h=700mm ，b=300mm 。

3．板的设计轴线①～②，⑧～⑨的板属于端区隔单向板，轴线②～⑧的板属于中间区隔单向板。

3.1荷载板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 40mm 厚水泥砂浆面层 0.04×20=0.8kN/2m 15mm 纸盘白灰抹底 0.015×16=0.24kN/2m小计 3.04kN/2m 板的可变标准荷载值 7.5kN/2m永久荷载分项系数取1.2，因楼面可变荷载标准值大于4.0kN/2m ，所以可变荷载分项系数应取1.3。

于是板的永久荷载设计值 g=3.04×1.2=3.65 kN/2m 可变荷载设计值 q=7.5×1.3=9.7 kN/2m 荷载总设计值 g+q=13.4 kN/2m3.2计算简图次梁截面为200×500mm ，取板在墙上的支撑长度为120mm ，按塑性内力重分布设计，板的计算跨度：边跨：L 0=L n +h/2=2400-100-120+80/2=2220mm<L n +a/2=2240mm ，取L 0=2220mm 中间跨：L 0= L n =2400-200=2200mm因跨度差小于10%,可按等跨连续板计算，取1m 板宽作为计算单元，计算简图如下：(板的计算简图)3.3弯矩计算值用塑性内力重分布理论计算，则有α系数如下：M1=-MB=11/)(201l q g +=13.4×2.222/11= 6.00/m kN ⋅ M2=16/)(202l q g +=13.4×2.22/16=4.05m kN ⋅ Mc=14/)(203l q g +-=-13.4×2.22/14=-4.63m kN ⋅ 这是对端区隔单向板而言的，对于中间区隔单向板，其Mc 和M2应乘以0.8，分别为： Mc=0.8×（-4.63）=-3.7m kN ⋅ M2=0.8×4.05=3.24m kN ⋅.70 3.4正截面受弯承载力计算环境类别为一级，C30混凝土，板的最小保护层厚度c=15mm 。

现浇钢筋混凝土单向板肋梁楼盖设计
一、平面结构布置：
由单向板的经济跨度2～3m，次梁的经济跨度4～6m，主梁的经济跨度6～8m，确定主梁的跨度为6.3m,次梁的跨度为5.2m,主梁每跨内布置两根次梁,板的跨度为2.1m。

楼盖结构布置图一。

（下一页）
图一：平面布置图
二、截面尺寸的选择
●板：h≧L/40≧2100/40=52.5mm，工业厂房h≧60,取板厚h=80mm。

●次梁截面高度h=（1/15~1/12）L=5200/15~600/12=400~500mm，取h=400mm，
截面宽度b=（1/3~1/2）h=400/3~400/2=133~200mm，取b=150mm。

●主梁：截面高度h=(1/12~1/10)l=6300/12~7500/10=450~787mm，取h=500mm，
截面宽度b=（1/3~1/2）h=500/3~600/2=200~300mm，取b=200mm。

●柱：h×b=400mm×400mm
三、板的设计
（1）荷载计算
因为工业建筑楼盖且楼面活荷载标准值大于4KN/m^2 ，从经济角度。

所以活荷载分项系数取1.3。

分项系数分别取1.35和1.4时候，Gk+Qk=12.78475
表一：板荷载计算表
(2）计算简图
次梁截面为150×400mm，根据图二计算连续板的净跨；连续板的边跨一端与梁整体连接，另一端搁置在墙上，中跨两端都与梁固接，故计算跨度L0如下计算。

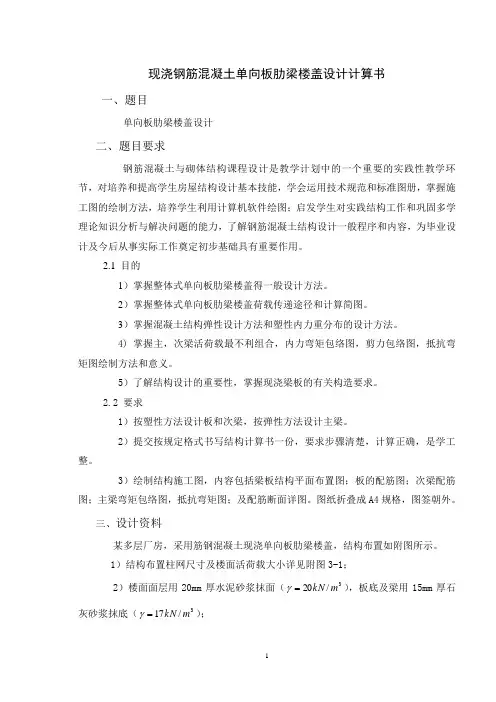

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、题目单向板肋梁楼盖设计二、题目要求钢筋混凝土与砌体结构课程设计是教学计划中的一个重要的实践性教学环节，对培养和提高学生房屋结构设计基本技能，学会运用技术规范和标准图册，掌握施工图的绘制方法，培养学生利用计算机软件绘图；启发学生对实践结构工作和巩固多学 理论知识分析与解决问题的能力，了解钢筋混凝土结构设计一般程序和内容，为毕业设计及今后从事实际工作奠定初步基础具有重要作用。

2.1 目的1）掌握整体式单向板肋梁楼盖得一般设计方法。

2）掌握整体式单向板肋梁楼盖荷载传递途径和计算简图。

3）掌握混凝土结构弹性设计方法和塑性内力重分布的设计方法。

4) 掌握主，次梁活荷载最不利组合，内力弯矩包络图，剪力包络图，抵抗弯矩图绘制方法和意义。

5）了解结构设计的重要性，掌握现浇梁板的有关构造要求。

2.2 要求1）按塑性方法设计板和次梁，按弹性方法设计主梁。

2）提交按规定格式书写结构计算书一份，要求步骤清楚，计算正确，是学工整。

3）绘制结构施工图，内容包括梁板结构平面布置图；板的配筋图；次梁配筋图；主梁弯矩包络图，抵抗弯矩图；及配筋断面详图。

图纸折叠成A4规格，图签朝外。

三、设计资料某多层厂房，采用筋钢混凝土现浇单向板肋梁楼盖，结构布置如附图所示。

1）结构布置柱网尺寸及楼面活荷载大小详见附图3-1；2）楼面面层用20mm 厚水泥砂浆抹面（3/20m kN =γ），板底及梁用15mm 厚石灰砂浆抹底（3/17m kN =γ）；3）混凝土强度等级采用C20，，钢筋除梁纵向主筋采用HRB335钢筋外，其余均采用HPB235钢筋，（钢筋混凝土容重3/25m kN =γ);4）板伸入墙内120mm ，次梁伸入墙内240mm ，主梁伸入墙内370mm ；柱的截面尺寸300 mm×400 mm。

5)楼面活荷载标准值：5.0KN/m 2四、计算部分建筑物的楼盖平面为矩形，轴线尺寸为34.8m ×24.6m 。

钢筋混凝土单向板肋梁楼盖设计设计资料某多层内框架结构房屋二层建筑平面图如下(不含楼梯间)8©一*® 、0 ◎⑥ ④⑥ ⑥采用钢筋混凝土楼盖.ib/ic>4,楼面自上而下的做法:30mm厚水磨石面层.RC现浇板板底粉刷15mm厚混合砂浆•板面活荷载标准值7 KN/m?.混凝土强度等级为C25.梁内受力主筋为HRB335()」其余采用HPB235级钢筋.环境类别为一类.二.楼盖的结构平面布置主梁横向布置•次梁纵向布置.主梁的跨度为5.9m,次梁的跨度为6.3m注梁每跨内布置两根次梁板的跨度为1965 mm, 1970 mm, 1965 mm.l o2/loi=6.3/l.965=3.2,0此按单向板设计.按跨高比条件要求板厚h> 1970/40=49 mm.对工业建筑的楼盖板•要求hN80 mm,取板厚h=80 mm.次梁截面高度应满足h=lo/18 - 1（）/12=6300/18 - 6300/12考虑板面上作用的荷载较大.取h=450 mm.截面宽度取为b=200mm.主梁的截面高度取为1/12=5900/12=491,因荷载较大•取梁高h=600mm.截面宽度取为b=250mm.三•板的设计（按考虑塑性内力重分布理论计算）1.荷载计算钢筋混凝土重度：25KN/mm3.水泥沙浆重度：20 KN/nmr .混合砂浆重度：17 KN/mm3.C25 混凝土：⑦=1.0,£ =11.9N/〃加$ j =iHPB235 钢筋:f y =2\0N/mm2^b =0.614HRB335 钢筋:f y =3OON/〃"2 屋=0.55板的恒荷载标准值30mm厚水磨石面层：0.65 KN/m280mm 厚钢筋混凝土板：0.08x25=2 KN/nr15mm 厚混合砂浆粉刷:0.015x17=0.255 KN/m2活荷载标准值: q k=7 KN/m2可变荷载控制设计时设计值：1.2x2.875+1.3x7=12.55 KN/nr恒荷载控制设计时设计值：1.35x2.875+1.3x7xO.7= 10.251 KN/nr 取可变荷载效应控制的组合g=l.2x2.875=3.45 KN/m2q= 13x7=9.1 KN/nr总荷载设计值:g+q=3.45+9.1 = 12.55 KN/nr2.计算简图板的尺寸如上图所示确定计算跨度：边跨:loi= ln+-=1965 - 100 - 120+—=1785mm<1.025 l n= 1788mm2 2取loi = 1785mm中间跨：102= l n=1970 - 100 - 100= 1770mm 100170 1965 1970取lm宽板带为计算单元，计算简图如下图所示:耶山汁3•弯矩计算1 ，1 ，M 严一(g + g)几=—x 12.55 x 1.7852 = 3.635KN - mM〃二一右(q + g)几=--^xl2.55xl.7852 = —3.635KN • mM2 = — (q + g)l^= — x\ 2.55 xl.772 = 2.457 KN • m16 161x 12,55x1.77^-2.808^..M3 二召(q + g)Z£ = -jt x 12.55 x 1.7652 = 2.444KN - m 4•配筋计算板的截面有效高度他=80 - 20 = 60"劝轴线。

钢筋混凝土单向板肋梁楼盖设计一.设计资料某多层内框架结构房屋二层建筑平面图如下(不含楼梯间)采用钢筋混凝土楼盖,ib/ic>4,楼面自上而下的做法:30mm厚水磨石面层,RC现浇板,板底粉刷15mm厚混合砂浆,板面活荷载标准值7 KN/m2.混凝土强度等级为C25,梁内受力主筋为HRB335().1其余采用HPB235级钢筋.环境类别为一类.二.楼盖的结构平面布置For personal use only in study and research; not for commercial use主梁横向布置,次梁纵向布置.主梁的跨度为5.9m,次梁的跨度为6.3m,主梁每跨内For personal use only in study and research; not for commercial use布置两根次梁,板的跨度为1965㎜,1970㎜,1965㎜.l 02/l 01=6.3/1.965=3.2,因此按单向板设计.按跨高比条件,要求板厚h≥1970/40=49㎜.对工业建筑的楼盖板,要求h≥80㎜,取板厚h=80㎜.次梁截面高度应满足h=l 0/18～l 0/12=6300/18～6300/12,考虑板面上作用的荷载较大,取h=450㎜.截面宽度取为b=200mm.主梁的截面高度取为l/12=5900/12=491,因荷载较大,取梁高h=600mm.截面宽度取为b=250mm.三. 板的设计(按考虑塑性内力重分布理论计算)1. 荷载计算钢筋混凝土重度：25KN/mm³. 水泥沙浆重度：20 KN/2m m . 混合砂浆重度：17 KN/mm³.C25混凝土：221/27.1,/9.11,0.1mm N f mm N f t c ===α HPB235钢筋：614.0,/2102==b y mm N f ξ HRB335钢筋：55.0,/3002==b y mm N f ξ板的恒荷载标准值30mm 厚水磨石面层: 0.65 KN/m 2 80mm 厚钢筋混凝土板: 0.08×25=2 KN/m 2 15mm 厚混合砂浆粉刷: 0.015×17=0.255 KN/m 2恒荷载标准值: g k =2.875 KN/m 2 活荷载标准值: q k =7 KN/m 2 可变荷载控制设计时设计值: 1.2×2.875+1.3×7=12.55 KN/m 2 恒荷载控制设计时设计值:1.35×2.875+1.3×7×0.7=10.251 KN/m 2 取可变荷载效应控制的组合 g=1.2×2.875=3.45 KN/m 2 q=1.3×7=9.1 KN/m 2总荷载设计值:g+q=3.45+9.1=12.55 KN/m 22. 计算简图板的尺寸如上图所示 确定计算跨度:边跨: l 01= l n +2h =1965－100－120+280=1785mm<1.025 l n =1788mm取l 01=1785mm中间跨: l 02= l n =1970－100－100=1770mm 取1m 宽板带为计算单元,计算简图如下图所示:3.弯矩计算1M =m KN l g q ⋅=⨯⨯=+635.3785.155.12111)(1112201 B M =m KN l g q ⋅-=⨯⨯-=+-635.3785.155.12111)(11122012M =m KN l g q ⋅=⨯⨯=+457.277.155.12161)(1612202Mc =m KN l g q ⋅-=⨯⨯-=+-808.277.155.12141)(14122023M =m KN l g q ⋅=⨯⨯=+444.2765.155.12161)(16122034.配筋计算板的截面有效高度mm h 6020800=-=轴线○2～○5之间的板带,内区格四周与梁整体连接,考虑板的内拱作用,2,3,C 截面的计算钢筋面积乘以0.8以考虑弯矩设计值的折减.各截面的配筋计算见表1,考虑塑性内力重分布要求满足216801000%27.0%,2.0%27.021027.145.045.0,35.0min =⨯⨯=>=⨯==<S y t A f f ρξ表1.板正截面承载力计算表@ 8 314@83146/8@1602466/8@160246@ 8 314@83146/8@1602466/8@160246四.次梁设计(按塑性内力重分布理论计算)1.荷载计算板传来的恒荷载设计值:mkN/7965.697.145.3=⨯次梁自重设计值: m kN /22.225)08.045.0(2.02.1=⨯-⨯⨯ 次梁两侧粉刷: 226.0172)08.045.0(015.02.1=⨯⨯-⨯⨯m kN / 恒荷载设计值m kN g /0165.9=,板传来活荷载设计值m kN q /927.1797.173.1=⨯⨯=, 总荷载设计值: m kN q g /944.26=+ 2. 计算简图 次梁尺寸如下图计算跨度:边跨:mm l n 605512512063001=--= mm l mm al l n n 62066055025.1025.161751206055201=⨯=<=+=+= 取mm l 617501=中间跨计算跨度等于主梁净距mm l 6050250630002=-= 次梁计算简图如图所示3.内力计算(1)弯矩计算1M =m KN l g q ⋅=⨯⨯=+399.93175.6944.26111)(1112201 B M =m KN l g q ⋅-=⨯⨯-=+-399.93175.6944.26111)(11122012M =m KN l g q ⋅=⨯⨯=+639.6105.6944.26161)(1612202Mc =m KN l g q ⋅-=⨯⨯-=+-444.7005.6944.26141)(1412202(2)剪力计算kNV l g q V kN l g q V kN l g q V kN l g q V C n C n B n B n A 656.89)(55.0656.8905.6944.2655.0)(55.0826.99175.6944.2660.0)(60.0871.74175.6944.2645.0)(45.02211-=-=+==⨯⨯=+=-=⨯⨯-=+-==⨯⨯=+=右右左4.配筋计算(1)正截面承载力计算正截面受弯承载力计算时,跨内按T 形截面计算,翼缘宽度f b 取下面二者中小者.)1.019.0415/80(19651765200201705.63130'''>===+=+==⨯==h h m m S b b m m l b f n f f取mm b f 1965'=.除支座B 截面纵向钢筋按两排布置外,其余截面均布置一排25C 混凝土,221/27.1,/9.11,0.1mm kN f mm kN f t c ===α,纵向钢筋采用HRB335钢,箍筋采用HPB235钢. 验算截面类型:mkN m kN h h h b f f ff c ⋅>⋅=-⨯⨯⨯⨯=-399.93505.701)2/80415(8019659.110.1)2('0''1α故跨中截面均属第一类T 形截面。
