06级电工学1 课程试卷

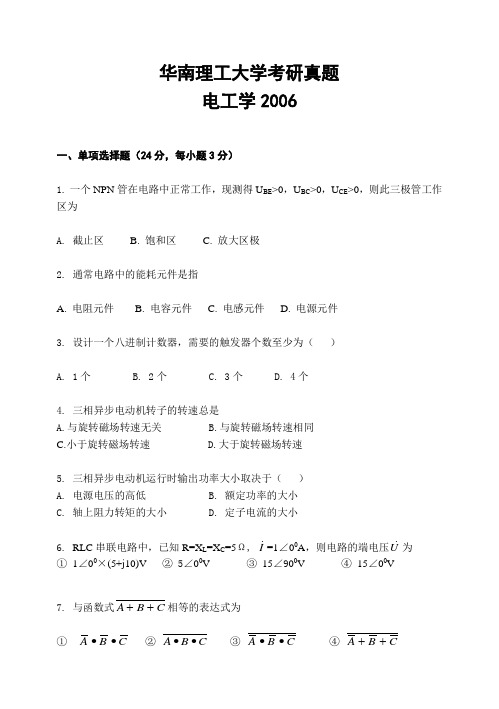

华南理工大学考研真题电工学2006一、单项选择题（24分，每小题3分）1. 一个NPN 管在电路中正常工作，现测得U BE >0，U BC >0，U CE >0，则此三极管工作区为A. 截止区B. 饱和区C. 放大区极2. 通常电路中的能耗元件是指A. 电阻元件B. 电容元件C. 电感元件D. 电源元件3. 设计一个八进制计数器，需要的触发器个数至少为（ ）A. 1个B. 2个C. 3个D. 4个4. 三相异步电动机转子的转速总是A.与旋转磁场转速无关B.与旋转磁场转速相同C.小于旋转磁场转速D.大于旋转磁场转速5. 三相异步电动机运行时输出功率大小取决于（ ） A. 电源电压的高低 B. 额定功率的大小 C. 轴上阻力转矩的大小 D. 定子电流的大小6. RLC 串联电路中，已知R=X L =X C =5Ω, I=1∠00A ，则电路的端电压U 为 ① 1∠00×(5+j10)V ② 5∠00V ③ 15∠900V ④ 15∠00V7. 与函数式C B A ++相等的表达式为① C B A •• ② C B A •• ③ C B A •• ④ C B A ++8. 叠加原理适用于A.直流线性电路B. 交流线性电路C. 非线性电路D. 任何线性电路二、填空题（30分，每小题3分）1. 设电源频率f =50Hz ，现有一台三相异步电动机，其额定转速n =975r/min ，则该电动机的磁极对数p= ，额定负载时的转差率为s = 。

2. 已知某用电设备的阻抗为Z =7.07Ω，R=5Ω，则其功率因数ϕcos = 。

3. X L =5Ω的电感元件，施加u =10sin(ωt +60°)V 的正弦电压，则通过电感元件的电流相量为 。

4. 实验测得某有源二端线性网络开路电压OC U =6V ，短路电流SC I =2A ，当外接电阻为3Ω时，其端电压U 值为 。

5. 已知某电路的全响应为A et i tL )2()(10-+=，可知其稳态值)(∞L i ＝ ，初始值)0(+L i ＝ ，时间常数τ＝ 。

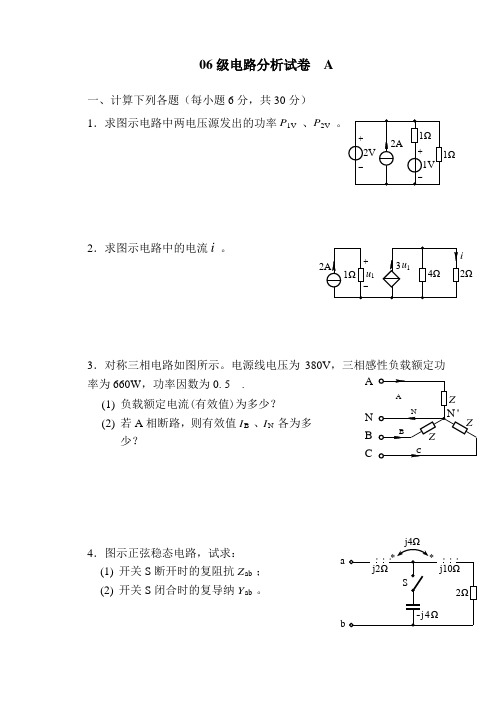

06级电路分析试卷 A一、计算下列各题（每小题6分，共30分）1．求图示电路中两电压源发出的功率P 1V 、P 2V2．求图示电路中的电流i 。

3．对称三相电路如图所示。

电源线电压为380V ，三相感性负载额定功率为660W ，功率因数为0.5 .(1) 负载额定电流(有效值)为多少？ (2) 若A 相断路，则有效值I B 、I N 各为多少？4．图示正弦稳态电路，试求： (1) 开关S 断开时的复阻抗Z ab ； (2) 开关S 闭合时的复导纳Y ab 。

ΩA NB Ca5．写出图示二端口网络的Y 参数矩阵。

二. 电路如图所示，求各支路电流和各电源的功率。

(10分)三. 用网孔分析法求电路中的X I 。

(10分)U 2 -U 1 -I -+V 504Ω四．电路如图所示，已知V U S 24=，Ω=31R ，Ω=62R ，Ω=43R ，Ω=24R ，F C 61=。

0=t 时，开关S 断开，求)(t u C ，)(t i C 。

(10分)五. 图示稳态电路中，V U012∠=， A I9.365 -∠=， 3 Ω=R 。

求：L I ∙及L ω。

(6分)六. 试求图中负载阻抗L Z 为何值时获得的功率最大，并求出此最大功率。

(8分)U4RΩ-4j ︒∠305七.电路如图所示，用叠加定理求X I 。

(8分)八.电路如图所示，用结点分析法求Ω4电阻的功率。

(10分)231九.图示电路中，储能元件初始条件为零。

(8分) (1) 画出运算电路；（2）当电阻R 为零时，求零、极点，并画出零、极点分布图。

0.5Fu06级电路分析试卷A 参考答案一、计算下列各题（每小题6分，共30分）： 1．求图示电路中两电压源发出的功率P 1V 、P 2V解：P 1V = –1W ，P 2V = 2W 。

(3' + 3')3．求图示电路中的电流i 。

解：.A 46244 A 63 V 211=⨯+=⇒=⇒=i u u ( 2' + 1' + 3')3．对称三相电路如图所示。

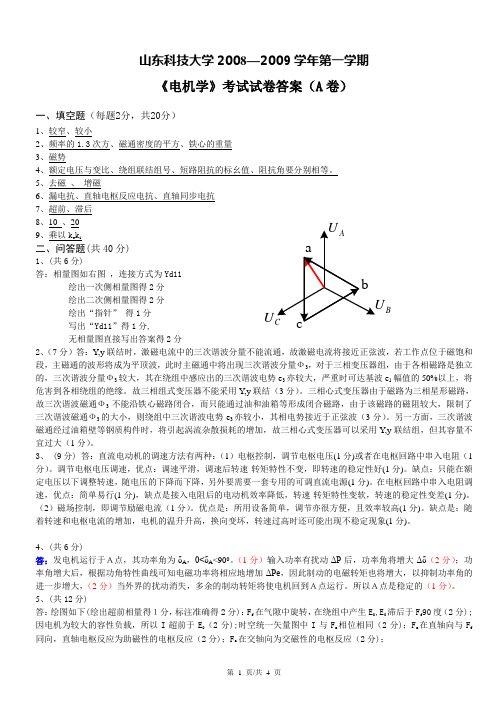

山东科技大学2008—2009学年第一学期《电机学》考试试卷答案（A 卷）一、填空题（每题2分，共20分）1、较窄、较小2、频率的1.3次方、磁通密度的平方、铁心的重量3、磁势4、额定电压与变比、绕组联结组号、短路阻抗的标幺值、阻抗角要分别相等。

5、去磁 、 增磁6、漏电抗、直轴电枢反应电抗、直轴同步电抗7、超前、滞后8、10 、209、乘以k e k i二、问答题(共40分)1、(共6分)答：相量图如右图 ，连接方式为Yd11绘出一次侧相量图得2分绘出二次侧相量图得2分绘出“指针” 得1分写出“Yd11”得1分,无相量图直接写出答案得2分2、（7分）答：Y ,y 联结时，激磁电流中的三次谐波分量不能流通，故激磁电流将接近正弦波，若工作点位于磁饱和段，主磁通的波形将成为平顶波，此时主磁通中将出现三次谐波分量Ф3，对于三相变压器组，由于各相磁路是独立的，三次谐波分量Ф3较大，其在绕组中感应出的三次谐波电势e 3亦较大，严重时可达基波e 1幅值的50%以上，将危害到各相绕组的绝缘。

故三相组式变压器不能采用Y ,y 联结（3分）。

三相心式变压器由于磁路为三相星形磁路，故三次谐波磁通Ф3不能沿铁心磁路闭合，而只能通过油和油箱等形成闭合磁路，由于该磁路的磁阻较大，限制了三次谐波磁通Ф3的大小，则绕组中三次谐波电势e 3亦较小，其相电势接近于正弦波（3分）。

另一方面，三次谐波磁通经过油箱壁等钢质构件时，将引起涡流杂散损耗的增加，故三相心式变压器可以采用Y ,y 联结组，但其容量不宜过大（1分）。

3、 (9分) 答：直流电动机的调速方法有两种：（1）电枢控制，调节电枢电压(1分)或者在电枢回路中串入电阻（1分）。

调节电枢电压调速，优点：调速平滑，调速后转速-转矩特性不变，即转速的稳定性好(1分)。

缺点：只能在额定电压以下调整转速，随电压的下降而下降，另外要需要一套专用的可调直流电源(1分)。

在电枢回路中串入电阻调速，优点：简单易行(1分)，缺点是接入电阻后的电动机效率降低，转速-转矩特性变软，转速的稳定性变差(1分)。

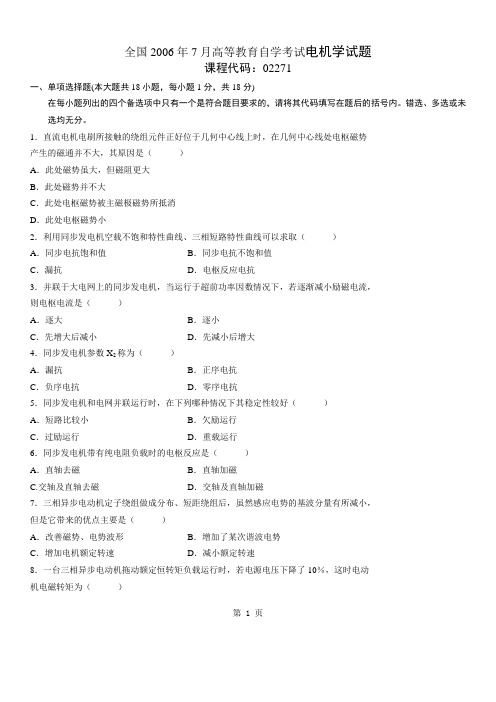

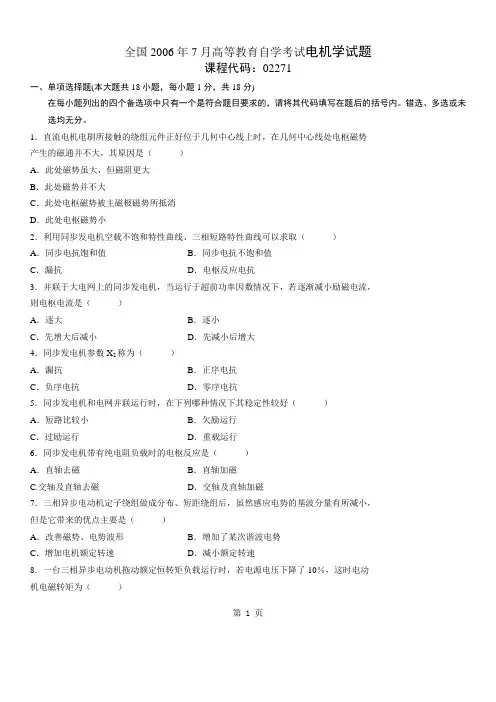

全国2006年7月高等教育自学考试电机学试题课程代码：02271一、单项选择题(本大题共18小题，每小题1分，共18分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．直流电机电刷所接触的绕组元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是（）A．此处磁势虽大，但磁阻更大B．此处磁势并不大C．此处电枢磁势被主磁极磁势所抵消D．此处电枢磁势小2．利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A．同步电抗饱和值B．同步电抗不饱和值C．漏抗D．电枢反应电抗3．并联于大电网上的同步发电机，当运行于超前功率因数情况下，若逐渐减小励磁电流，则电枢电流是（）A．逐大B．逐小C．先增大后减小D．先减小后增大4．同步发电机参数X2称为（）A．漏抗B．正序电抗C．负序电抗D．零序电抗5．同步发电机和电网并联运行时，在下列哪种情况下其稳定性较好（）A．短路比较小B．欠励运行C．过励运行D．重载运行6．同步发电机带有纯电阻负载时的电枢反应是（）A．直轴去磁B．直轴加磁C.交轴及直轴去磁D．交轴及直轴加磁7．三相异步电动机定子绕组做成分布、短距绕组后，虽然感应电势的基波分量有所减小，但是它带来的优点主要是（）A．改善磁势、电势波形B．增加了某次谐波电势C．增加电机额定转速D．减小额定转速8．一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，这时电动机电磁转矩为（）第 1 页第 2 页 A ．T N B ．0.81T NC ．0.1T ND ．0.9T N9．一台六极三相异步电动机，定子电流频率为f l =50赫，转子电流频率f 2=2赫，此时电动机的转速为（ ）A ．1000转／分B ．1500转／分C ．960转／分D ．1040转／分10．一台三相异步电动机运行在s=0.02时，则由定子通过气隙传递给转子的功率中有2％是（ ）A ．电磁功率B ．机械功率C ．机械损耗D ．转子铜耗11．三相异步电动机等值电路中，'-2r s s 1上的电功率是模拟转动时的（ ） A ．电磁功率 B ．转子铜耗C ．总机械功率D ．输出机械功率12．交流绕组，一个q=6的整距线圈组磁势的空间分布为（ ）A ．矩形波B ．尖顶波C ．阶梯形波D ．正弦波13．整数槽单层交流绕组的最大并联支路数为2a ，极对数p ，它们之间的关系是（ ）A ．2a=2pB ．2a=pC ．p 21a 2= D ．2a=4p14．欲使变压器的电压变化率△u=0，那么负载性质为（ ）A ．阻感性B ．纯感性C ．纯阻性D ．阻容性15．一台单相变压器在铁芯迭装时，由于硅钢片剪裁不当，迭装时接缝处留有较大的缝隙，那么此台变压器的空载电流将（ ）A ．减少B ．增加C ．不变D ．先增加后减小16．一台单相变压器，额定电压为220／110伏，当原边电压为250伏时，变压器等效电路中的励磁电抗将（） A ．不变 B ．变大C ．变小D ．接近为017．变压器的空载损耗（ ）A ．全部为铜耗B ．主要为铁耗C ．全部为铁耗D ．主要为铜耗18．若变压器电源电压不变，在空载和负载时，其铁耗（ ）第 3 页A ．完全相等B ．近似不变C ．变化很大D ．可忽略不计二、填空题(本大题共18小题，每小题1分，共18分)请在每小题的空格中填上正确答案。

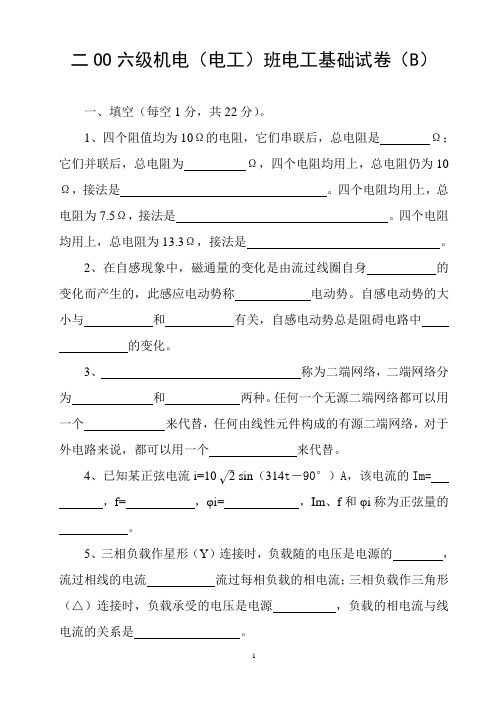

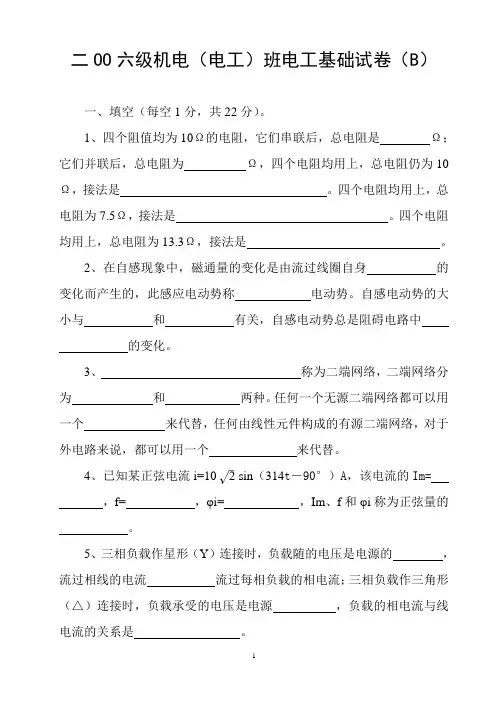

二OO六级机电（电工）班电工基础试卷（B）一、填空（每空1分，共22分）。

1、四个阻值均为10Ω的电阻，它们串联后，总电阻是Ω；它们并联后，总电阻为Ω，四个电阻均用上，总电阻仍为10Ω，接法是。

四个电阻均用上，总电阻为7.5Ω，接法是。

四个电阻均用上，总电阻为13.3Ω，接法是。

2、在自感现象中，磁通量的变化是由流过线圈自身的变化而产生的，此感应电动势称电动势。

自感电动势的大小与和有关，自感电动势总是阻碍电路中的变化。

3、称为二端网络，二端网络分为和两种。

任何一个无源二端网络都可以用一个来代替，任何由线性元件构成的有源二端网络，对于外电路来说，都可以用一个来代替。

√4、已知某正弦电流i=10 2 sin（314t－90°）A，该电流的Im=，f= ，φi= ，Im、f和φi称为正弦量的。

5、三相负载作星形（Y）连接时，负载随的电压是电源的，流过相线的电流流过每相负载的相电流；三相负载作三角形（△）连接时，负载承受的电压是电源，负载的相电流与线电流的关系是。

二、选择（共6分）。

1、对一个标有“220V、40W”的灯泡，下面说法正确的是（）。

（1）正常工作时的电流为5.5A。

（2）正常工作时的电流为0.18A。

（3）只要通电，电功率就是40W。

（4）只要通电，电压就是220V。

2、下面四组灯泡中，每组两个灯泡串联接入220V电压，能正常发光的是（）。

（1）“220V、100W”“220V、25W”（2）“110V、60W”“220V、60W”（3）“110V、25W”“110V、25W”（4）“110V、60W”“110V、100W”3、在电磁感应现象中，下列说法正确的是（）。

（1）感应电流的磁场总是与原来磁场方向相反。

（2）闭合线圈在变化的磁场中一定能产生感应电流。

（3）闭合线圈的各边均在匀强磁场内作切割磁感线的平动，一定能产生感应电流。

（4）感应电流的磁场总是阻碍原来磁场的变化。

4、如下图所标，条形磁铁靠近螺线管时螺线管内感应电流的方向是（）。

电工学试题库及试卷与答案第1章直流电路习题参考答案一、填空题：1.任何一个完整的电路都必须有个基本部分组成。

具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理2.反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是电容元件，它们都是无源二端元件。

3.电路有、和三种工作状态。

当电路中电流、端电压U＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。

4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。

5.电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为关联参考方向。

IUSR0二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2.电阻、电流和电压都是电路中的基本物理量。

（错）3.电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4.绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。

A、吸收；B、发出。

2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。

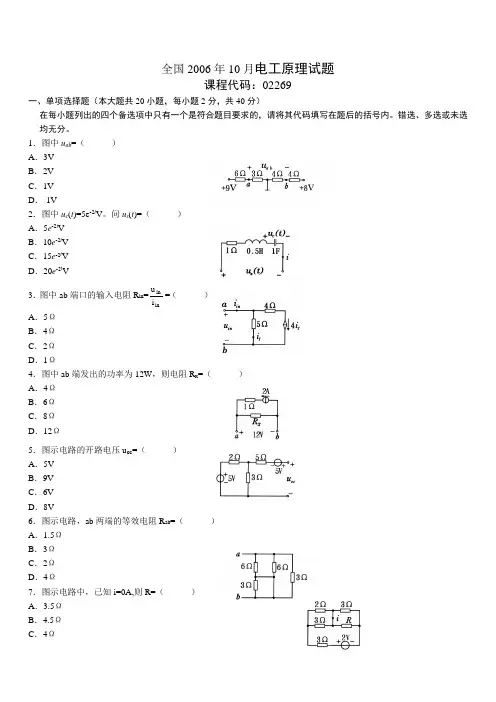

全国2006年10月电工原理试题课程代码：02269一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．图中u ab =（ ）A ．3VB ．2VC ．1VD ．-1V2．图中u c (t )=5e -2t V 。

问u s (t )=（ ）A ．5e -2t VB ．10e -2t VC ．15e -2t VD ．20e -2t V3．图中ab 端口的输入电阻Rin =inin i u =（ ） A ．5ΩB ．4ΩC ．2ΩD ．1Ω4．图中ab 端发出的功率为12W ，则电阻R x =（ ）A ．4ΩB ．6ΩC ．8ΩD ．12Ω5．图示电路的开路电压uoc =（ ）A ．5VB ．9VC ．6VD ．8V6．图示电路，ab 两端的等效电阻R ab =（ ）A ．1.5ΩB ．3ΩC ．2ΩD ．4Ω7．图示电路中，已知i=0A,则R=（ ）A ．3.5ΩB ．4.5ΩC ．4ΩD ．3Ω8．图示电路，若互感系数M=10-3H ，i s (t)=10cos 100tA,则电压u(t)=（ ）A ．-0.1cos 100t VB ．sin100t VC ．-sin100t VD ．0.1cos100tV9．图示正弦稳态电路，其ab 端口的等效复阻抗Z ab =（ ）A ．5ΩB ．10ΩC ．10∠-45°ΩD ．10∠45°Ω10．图示正弦稳态电路，若电流,A 01I ︒∠=∙电压∙U 滞后电流︒∙9.36I ，电路的有功功率P=80W ，则电压∙U =（ ）A ．100∠53.1°VB ．100∠-53.1°VC ．100∠36.9°VD ．100∠-36.9°V11．图示正弦稳态电路，已知电流A 01I ︒∠=∙，则电压∙U =（ ）A ．10∠36.9°VB ．10∠-36.9°VC ．10∠53.1°VD ．10∠-53.1°V 12．对称三相电源Y 联接，正常时电压U l =380V ,现有了故障，用电压表测得结果是U ab =380V ,U bc =220V ,U ca =220V 。

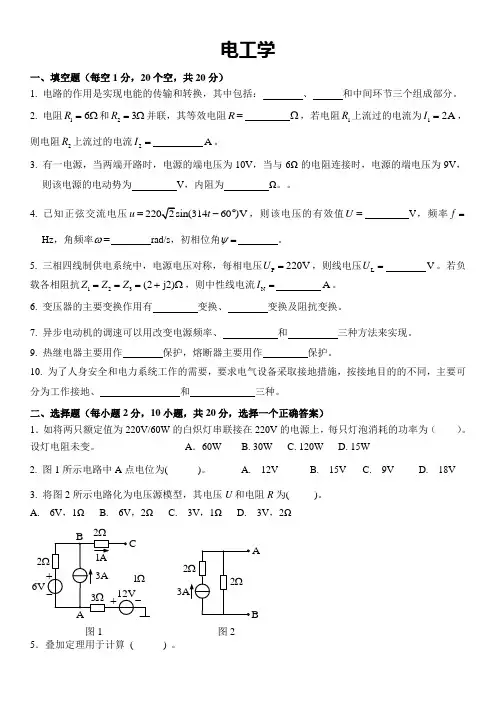

电工学一、填空题（每空1分，20个空，共20分）1. 电路的作用是实现电能的传输和转换，其中包括： 、 和中间环节三个组成部分。

2. 电阻16R =Ω和23R =Ω并联，其等效电阻R = Ω，若电阻1R 上流过的电流为12A I =，则电阻2R 上流过的电流2I = A 。

3. 有一电源，当两端开路时，电源的端电压为10V ，当与6Ω的电阻连接时，电源的端电压为9V ，则该电源的电动势为 V ，内阻为 Ω。

4.已知正弦交流电压60)V u t =-︒，则该电压的有效值U = V ，频率f = Hz ，角频率ω= rad/s ，初相位角ψ= 。

5. 三相四线制供电系统中，电源电压对称，每相电压P 220V U =，则线电压L U = V 。

若负载各相阻抗123(2j2)Z Z Z ===+Ω，则中性线电流N I = A 。

6. 变压器的主要变换作用有 变换、 变换及阻抗变换。

7. 异步电动机的调速可以用改变电源频率、 和 三种方法来实现。

9. 热继电器主要用作 保护，熔断器主要用作 保护。

10. 为了人身安全和电力系统工作的需要，要求电气设备采取接地措施，按接地目的的不同，主要可分为工作接地、 和 三种。

二、选择题（每小题2分，10小题，共20分，选择一个正确答案）1．如将两只额定值为220V/60W 的白炽灯串联接在220V 的电源上，每只灯泡消耗的功率为（ ）。

设灯电阻未变。

A ．60W B. 30W C. 120W D. 15W 2. 图1所示电路中A 点电位为( )。

A. 12VB. 15VC. 9VD. 18V3. 将图2所示电路化为电压源模型，其电压U 和电阻R 为( )。

A. 6V ，1Ω B. 6V ，2Ω C. 3V ，1Ω D. 3V ，2Ω2Ω6V2AB图1 图25．叠加定理用于计算 ( ) 。

A. 线性电路中的电压、电流和功率B. 非线性电路中的电压、电流和功率C. 线性电路中的电压和电流D. 非线性电路中的电压和电流 6．在RLC 串联谐振电路中，增大电阻R ，将使（ ）A ．谐振频率降低 B. 电流谐振曲线变尖锐 C. 电流谐振去点变平坦 D. 电流增大 7对称三相电路的有功功率cos L L P I ϕ=，其中ϕ为( )。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。
