心脑电图机检定装置计量标准考核技术报告

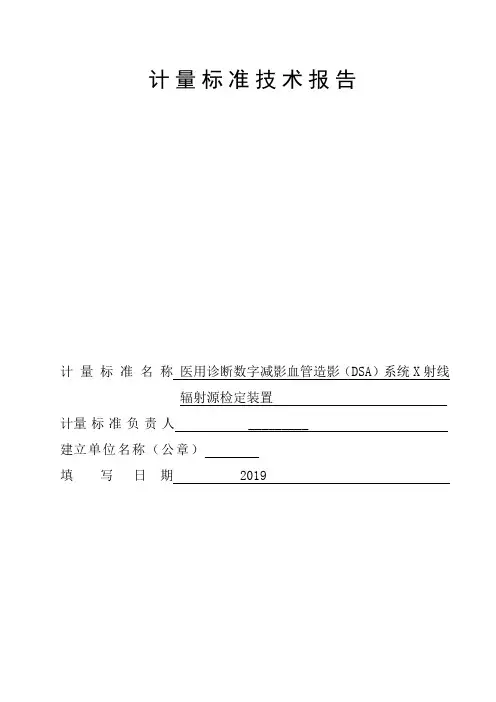

计量标准技术报告计量标准名称医用诊断数字减影血管造影（DSA）系统X射线辐射源检定装置计量标准负责人 _________建立单位名称（公章）填写日期 2019目录一、建立计量标准的目的……………………………………（）二、计量标准的工作原理及其组成……………………（）三、选用的计量标准器及主要配套设备………………（）四、计量标准的主要技术指标…………………………（）五、环境条件……………………………………………（）六、计量标准的量值溯源和传递框图…………………（）七、计量标准的测量重复性考核……………………（）八、计量标准的稳定性考核……………………………（）九、测量不确定度评定…………………………………（）十、检定或者校准结果验证……………………………（）十一、结论………………………………………………（）十二、附加说明………………………………………（）1一、建立计量标准的目的医用诊断数字减影血管造影（DSA）系统X射线辐射源在医学领域应用广泛，设备质量合格与否，直接或间接影响造影结果的正确性。

为实现对医用诊断数字减影血管造影（DSA）系统X射线辐射源数据控制的准确，开展对医用诊断数字减影血管造影（DSA）系统X 射线辐射源的检定工作。

二、计量标准的工作原理及其组成将剂量仪的电离室置于X射线照射野中心，照射野覆盖整个电离室。

选用管电压为60kV或70kV，将管电流调至3mA或1mA。

被照射的电离室产生的电离电流收集到一个高稳定、高绝缘的电容器上，经放大器放大，A/D转换器转换后，显示出结果。

经校准后得出测量值，单位是cGy。

并记录现场的气压和温度。

按下式计算空气比释动能率K，单位是cGy/min.原理组成图：2。

计量标准技术报告计量标准名称天平检定装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准目的二、计量标准的工作原理及其组成三、计量标准器及主要配套设备四、计量标准的主要技术指标五、环境条件六、计量标准的量值溯源和传递框图七、计量标准的重复性试验八、计量标准的稳定性考核九、检定或校准结果的测量不确定度评定十、检定或校准结果的验证十一、结论十二、附加说明一、建立计量标准的目的开展检定项目，给地方的企业计量器具检定带来方便。

二、计量标准的工作原理及其组成工作原理：按照检定规程的要求，用E2、F1等级标准砝码对天平的偏载误差、重复性、示值误差等进行直接测量，测量结果应满足检定规程的要求。

三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔砝码F1 1mg-200gF1等级一年砝码E2 1mg-500gE2等级一年主要配套设备干湿温度计10-500c 合格无一年秒表0-15分一等506 一年天平328B 200 g○I30975 一年四、计量标准的主要技术指标计量标准器测量范围不确定度等级或最大允许误差E2等级1mg-500g E2等级F1等级砝码1mg-200g F1等级五、环境条件序号项目要求实际情况结论1 温度（10-35）℃25℃合格2 湿度不大于80% 58% 合格3 磁场无磁场干扰无磁场合格456六、计量标准的量值溯源和传递框图上一级计量器具本单位计量器具工作计量器具E1等级砝码测量范围（0.001-1000）g不确定度等级或最大允许误差δ=±（0.003-0.2）mg山东省计科院定度E2等级砝码测量范围（0.001-200）g不确定度等级或最大允许误差δ=±(0.002-0.24)m g比对2F等（级）以下1mg-1000g±(0.06-3.0)mg机械天平3级及以下（0-200）g电子天平级及以下（0-1000）g天平检定装置的重复性试验记录试验时间测量值（g）测量次数2010 年6月 16日2011 年6月13日2012 年6月23日2013 年6月9日年月日试验条件用100g E2等砝码对同一级电子天平进行重复测量1 100.0005 100.0003 100.0006 100.00042 100.0003 100.0001 100.0005 100.00043 100.0004 100.0003 100.0005 100.00054 100.0003 100.0003 100.0005 100.00055 100.0003 100.0003 100.0003 100.00036 100.0003 100.0002 100.0007 100.00037 100.0004 100.0002 100.0005 100.00038 100.0003 100.0002 100.0004 100.00069 100.0003 100.0004 100.0005 100.000510 100.0005 100.0002 100.0004 100.0005y100.0004 100.0002 100.005 100.00041)()(12 --=∑=nyyy sniii0.00008 0.00007 0.00011 0.00010结论符合要求符合要求符合要求符合要求备注试验人员天平检定装置 的稳定性考核记录考核时间测量值（g ） 测量次数2010年 6月16日 2011 年 7月 14日 2012 年 8 月 13 日 2013 年 9 月20 日 年 月 日核查标准用100g E 2等砝码对级电子天平进行重复测量1 100.0003 100.0006 100.0004 100.00072 100.0003 100.0003 100.0002 100.0007 3 100.0005 100.0002 100.0001 100.00054 100.0001 100.0005 100.0003 100.0004 5 100.0002 100.0007 100.0005 100.0006 6 100.0002 100.0006 100.0003 100.00067 100.0003 100.0004 100.0003 100.00068 100.0005 100.0004 100.0005 100.00079 100.0005 100.0006 100.0005 100.0005 10100.0005 100.0003 100.0003 100.0007 i y100.0003100.0005100.0003100.0006变化量1--i i y y0.0003 允许变化量 0.001 结 论 符合要求考核人员九、检定或校准结果的测量不确定度评定1 概述1.1 测量依据：JJG 1036-2008《非自动天平检定规程》（电子天平部分）。

计量标准技术报告
计量标准名称: 加油机容量检定装置计量标准负责人: XXX
建标单位（公章）: XXXX
筹建起止日期:
说明
1. 申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2. 《计量标准技术报告》由计量标准负责人填写。

3. 《计量标准技术报告》计算机打印或墨水笔填写,要求字迹工整清晰。

目录
一、计量标准的工作原理及其组成
二、选用的计量标准及主要配套设备
三、计量标准的主要技术指标
四、环境条件
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
十、结论
十一、附加说明。

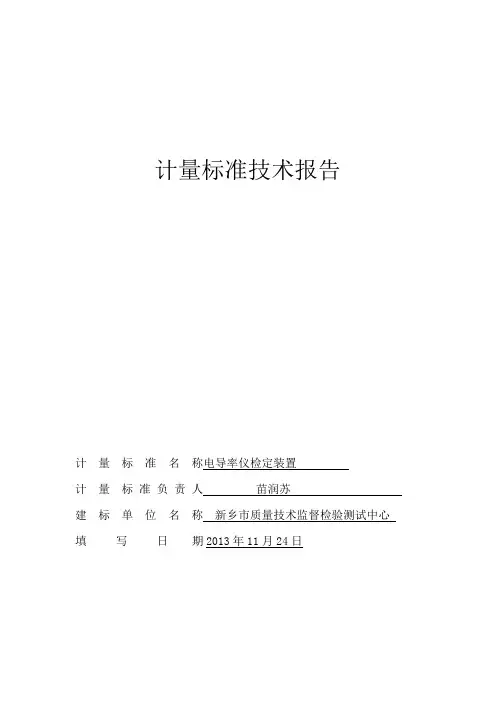

计量标准技术报告计量标准名称电导率仪检定装置计量标准负责人苗润苏建标单位名称新乡市质量技术监督检验测试中心填写日期2013年11月24日目录一、建立计量标准的目的（）二、计量标准的工作原理及其组成（）三、计量标准器及主要配套设备（）四、计量标准的主要技术指标（)五、环境条件( ）六、计量标准的量值溯源和传递图（）七、计量标准的重复性试验（）八、计量标准的稳定性考核（）九、检定或校准结果的测量不确定度评定( ）十、检定或校准结果的验证（)十一、结论（）十二、附加说明( ）1 测量方法（依据JJG376-2007《电导率仪检定规程》)电导率仪检定/校准是采用比较测量法，将电导率仪常数调节器置于电导池常数的相应位置,对电导率仪相应量程选用标准交流电阻箱进行电子单元引用误差检定/校准;然后，选用GBW（E）130107和GBW（E)130108电导率标准溶液对电导率仪进行仪器引用误差检定/校准.检定/校准时，用被测电导率仪直接测量标准电导（或将电导率标准溶液放入恒温在20℃的恒温槽内，用被测电导率仪直接测量电导率），重复测量3次，3次测量值的算术平均值与相应电导（率）标准值的差即为仪器的电子单元检定示值误差（或仪器检定示值误差)，该值再除以该测量挡的满量程值为仪器的引用误差。

现以0.5级电导率仪200μS/cm量程档的电子单元检定/校准及2000μS/cm量程档和200μS/cm量程档的配套检定/校准作典型分析.2 数学模型ΔK=K—K标式中：K∆-—电导率仪的示值误差；K—-电导率仪示值的算术平均值；标K-—标准电导值。

3 方差和传播系数依方程：()()()∑=∂∂=∆niiicxuxfu1222/得：()()()()()标标KuKcKuKcKuc22222+=∆式中：u（K）－电导率示值的算术平均值的不确定度分量；u（标K)－标准电导率值的不确定度分量。

传播系数：()1=∂∆∂=K K K c ()1-=∂∆∂=标标K K K c则有方差：()()标K u K u K u c222)(+=∆ 4 各分量标准不确定度计算4A 电子单元引用误差的分量标准不确定度计算4A.1电导率示值的不确定度分量()1K u电导率仪示值的不确定度来源主要是电导率仪的测量重复性，可以通过连续测量得到测量值，采用A 类评定方法进行评定.对1台电导率仪100μS/cm 点用标准交流电阻箱连续测量10次， 得到以下测量值（设J=1。

计量标准技术报告
计量标准名称压力变送器检定装置计量标准负责人
建标单位名称（公章）
填写日期2019年4月
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及主要配套设备 (2)
四、计量标准的主要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的重复性试验 (5)
八、计量标准的稳定性考核 (6)
九、检定或校准结果的测量不确定度评定 (7)
十、检定或校准结果的验证 (9)
十一、结论 (10)
十二、附加说明 (10)
注：应当提供《计量标准的稳定性考核记录》
注：应当提供《检定或校准结果的重复性试验记录》。

三相电能表检定装置技术报告计量标准技术报告计量标准名称三相电能表标准装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的--------------------------------------------------------- ( 1 )二、计量标准的工作原理及其组成--------------------------------------------- ( 1 )三、计量标准器及主要配套设备------------------------------------------------ ( 2 )四、计量标准的主要技术指标--------------------------------------------------- ( 3 )五、环境条件------------------------------------------------------------------------ ( 3 )六、计量标准的量值溯源和传递框图------------------------------------------ ( 4 )七、计量标准的重复性试验------------------------------------------------------ ( 5 )八、计量标准的稳定性考核------------------------------------------------------ ( 6 )九、检定或校准结果的测量不确定度评定------------------------------------ ( 7 )十、检定或校准结果的验证------------------------------------------------------ ( 9 ) 十一、结论--------------------------------------------------------------------------- (10) 十二、附加说明--------------------------------------------------------------------- (11)一、建立计量标准的目的开展0.1级及以下单、三相电能表的检定及校准。

计量专业技术工作总结临清市计量所____年工作总结____年是各项工作继续提升的一年，在这一年里，临清市计量测试所在局领导的领导下，在各科室的配合下，全体同志共同努力，较好地完成了各项工作任务。

一、计量工作开展情况(一)、民生计量工作情况重点开展了“推进诚信计量、建设和谐城乡”专项行动，深入集贸市场、医疗机构和眼镜店等单位开展计量惠民活动。

思想汇报专题利用“5.20”世界计量日宣传活动我们开展了诚信计量示范单位创建活动，设立咨询台5处，发放宣传材料____余份，接受咨询____余条，免费检测计量器具____台，同时指导____家单位创建诚信计量示范单位，组织____家餐饮单位签订了诚信经营承诺书，营造了计量惠民、诚信计量的良好社会氛围，提高了经营者的计量诚信意识。

(二)、能源计量工作情况组织能源计量服务队深入____家重点耗能企业开展能源计量执法检查和服务工作，指导企业完善能源计量器具的配备和管理，形成能源计量监督检查报告____份，帮助企业完善了《山东省重点用能企业能源计量信息平台》的建设，指导企业耗能数据每月定期网上直报，同时，积极帮助中色奥博特铜铝业有限公司申请创建山东省能源计量标杆示范企业，收到了节能减排的实效。

(三)、计量器具建档工作情况根据去年建立的计量器具建档，我们深入企业进行现场核查，对____家企事业单位的计量器具档案进行了核查确认，进一步摸清了我辖区计量器具的底数和具体情况，为下一步计量检定工作和计量器具管理工作打下了坚实的基础。

(四)、机构及实验室建设情况1、认真验收了新购置的检测设备，包括电能表校验台、压力表校验台、标准金属量器、砝码、电子天平、医用超声源、心脑电图、定量包装机、定量灌装机、环境试验设备、扭簧比较仪、硬度计、谷物容重器、紫外分光光度计、常用玻璃量器、酸度计等检定设备，对于新到设备都进行了核验登记；同时邀请厂家技术人员对我所相关人员进行了手把手的培训指导，目前电能表检定装置和压力表校验台已经投入运行，计量标准已经更新并取得较好的效益，其他设备的计量标准正在积极筹建。

心脑电图机心电监护仪检定装置系统框图
省
级
计
量
标
准器具 本所计量标准器具 工作计量器具 标准脉冲电压表 ±（100µV±100mV） 0.1%±30µV ±（100µV±10mV） 1～7GHz 0.05±30µV ±（10 V±200V） －0.05%±5µV 甘肃省计量研究院

直接比较法
心脑电图机检定仪
±100 V±200V）
10Hz 0.1%

直接比较法
心脑电图机心电监护仪
±（100µV±100mV）
1%

检定仪的校准1.幅度指标的测量与校准：检定仪的被测方波可在信号源状态或其他能输出方波的检定项目中得到。

将检定仪输出的方波幅度置U sp0（应检定的方波幅度值见表 1 及表 2），周期调整到大于直流数字电压表采样时间，使数字电压表能正确读取方波的正峰值U +sp 及负峰值U -sp ，在测得U +sp 及U -sp 的过程中不可使用直流数字电压表的清零功能。

按公式（1）计算出峰峰值U sp （有峰峰值测量功能的数字电压表，可直接测得U sp ），并用公式（2）计算标准方波幅度相对误差δUsp 。

U sp =∣U +sp ∣+∣U -sp ∣（1）δUsp=（U sp0-U sp /U sp ）*100% （2）９个点（该量限分三段，每段选上、中、下3 点）。

表10 给出6 六个量限，别为1/10、1/100…1/100000 及×10 （考虑到测试用数字电压表准确度随被测信号幅度的减小而变低，故只选测各量限的上限值）。

若需对电压幅度进行校准，打开检定仪机箱可看到两只微调电位器，其中1kΩ用于对7.99V 以下幅度的调整；5.6kΩ用于对8.00V 以上幅度的调整。

2.时间指标的测量与校准检定仪的被测方波可在信号源状态或其他能输出方波的检定项目中得到。

连接检定仪和通用计数器按图 2。

通用计数器测量功能选择在“周期测量”，并加入低通滤波器“LPF”，以减小频率计测量周期时触发误差对测量结果的影响。

无低通滤波器的通用计数器可在其输入端并接电容 C （0. 1μF ～0.47μF ）。

将检定仪输出的被测方波周期置T s0。

调整检定仪输出的方波幅度，使通用计数器能稳定读取测得值T S 。

用公式（3）计算标准方波周期相对误差δTs 。

δTs=（TS0-T S /T S ）*100% （3）调检定仪内的微调电容可对时间指标实施校准。

3.极化电压的测试将检定仪置心电图或脑电图极化电压状态，数字电压表接于R 、L 端，分别测得正、负极化电压值。

计量标准技术报告
计量标准名称直流电位差计检定装置计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的……………………………………. ( 3 )
二、计量标准的工作原理….…………………………………….( 3 )
三、计量标准器及主要配套设备……………………………….( 4 )
四、计量标准的主要技术指标…….…………………………….( 5 )
五、环境条件…..………….…………………………………….( 5 )
六、计量标准的量值溯源和传递框图…….....…………………( 6 )
七、计量标准的重复性试验…….………………………………( 7 )
八、计量标准的稳定性考核…….………………………………( 8 )
九、检定或校准结果的测量不确定度评定…….………………( 9 )
十、检定或校准结果的验证……………………………………( 10 ) 十一、结论........………….…………………………………….( 11 ) 十二、附加说明….………...…………………………………….( 11 )
一、建立计量标准的目的
为使生产中的直流电位差计的准确度和有效期得以保证，特建立此标准。

二、计量标准的工作原理及其组成
工作原理：该计量标准采用数字多用表作为主标准，对直流电位差计进行检定。

具有内附标准电池和无温度补偿盘的电位差计，则调节工作电流使内附指零仪指零。

检定原理框图如下：。

医用诊断X射线辐射源检定装置计量标准技术报告
一、引言
二、设备概述
三、计量标准要求
1.辐射剂量测量范围：装置应满足辐射剂量从微弱至最高剂量的测量
要求。

2.精度和稳定性：装置的测量误差应小于或等于规定的精度要求。

同时，装置应具备辐射剂量稳定性，确保长时间使用时测量结果的准确性。

3.报告和记录：装置应能够自动生成检定报告，并记录下所有相关数
据和结果，以便于后续的参考。

四、计量标准分析
1.辐射剂量测量范围：根据国家相关标准，医用诊断X射线辐射源的
辐射剂量应在0.05μGy/h至1000μGy/h之间进行测量。

因此，检定装置
应能满足这一范围的测量要求。

2.精度和稳定性：装置的测量误差应小于或等于规定的精度要求。

为
了确保装置的精确性，可通过定期校准和验证的方式进行监控和维护。

此外，装置的稳定性也是保证测量准确性的重要因素，可通过稳定源的校准
来验证装置的长期稳定性。

3.报告和记录：装置应能够自动生成检定报告，并记录下所有相关数
据和结果。

报告应包含辐射剂量的测量结果、校准日期、检定人员等信息，并将这些数据和结果存档备查。

五、结论
本报告详细介绍了医用诊断X射线辐射源检定装置的计量标准要求，
并对其进行了分析。

通过合理设置辐射剂量测量范围、确保精度和稳定性、实现自动生成报告和记录等措施，可提高装置的测量准确性和工作效率，
从而保障医用X射线辐射源的安全运用。

[1]《医用X射线诊断设备质量控制要求》
[2]《辐射安全技术规范》。

说明
1. 申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2. 《计量标准技术报告》由计量标准负责人填写。

3. 《计量标准技术报告》用计算机打印或用墨水填写，要求字迹工整清晰。

目录
一、计量标准的工作原理及其组成 (1)
二、选用的计量标准器及其主要配套设备 (2)
三、计量标准的主要技术标准 (3)
四、环境条件 (3)
五、计量标准的量值嗍源和传递框图 (4)
六、计量标准的测量重复性考核 (5)
七、计量标准的稳定性考核 (6)
八、测量不确定度评定 (7)
九、计量标准的测量不确定度验证 (9)
十、结论 (10)
十一、附加说明 (11)。
