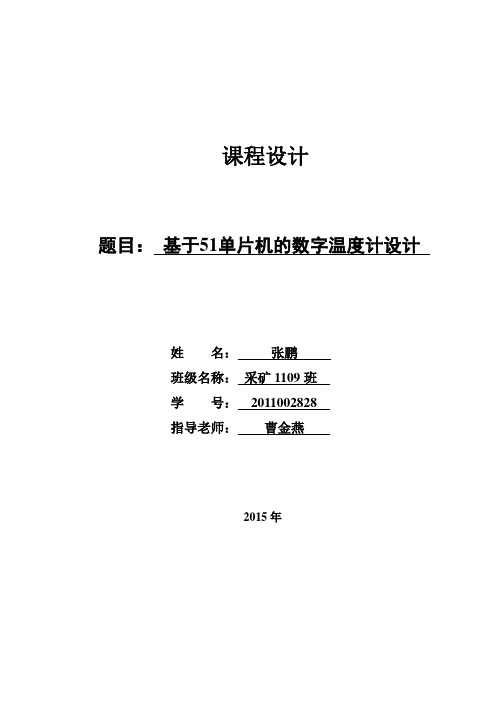

课程设计题目：基于51单片机的数字温度计设计姓名：张鹏班级名称：采矿1109班学号：2011002828指导老师：曹金燕2015年目录第1章概述 (2)1.1简述 (2)1.2任务描述 (2)1.3设计思路 (3)第2章系统主要元器件介绍 (4)2.1单片机的选用及功能介绍 (4)2.2DS18B20温度传感器介绍 (6)2.2.1引脚功能 (7)2.2.4 DS18B20的测温原理 (13)2.374LS244反相器简介 (15)第3章硬件电路的设计 (16)3.1接口设计 (16)3.2主板电路设计 (16)3.3其他电路设计 (17)第4章软件设计 (20)4.1主程序 (20)4.2读出温度子程序 (20)4.3温度转换命令子程序 (21)4.5显示数据刷新子程序 (22)4.6主要设计程序 (22)4.7调试 (24)第5章结束语 (25)参考文献 (26)致谢 (27)附录一 (28)摘要本文主要介绍了一种基于AT89S51单片机和DS18B20数字温度传感器来进行测温的方法。
具体设计时，作者对AT89S51和DS18B20进行了接口电路设计，同时利用74LS244进行段码驱动、实现数码管的显示输出；并在此基础上，通过软件设计实现温度的数据采集和传输。
由于DS18B20数字温度传感器是单总线器件，与AT89S51单片机组成一个测温系统，具有线路简单、体积小等特点，并且由于是在同一根通信线上，因此可以扩展、挂接很多这样的测温系统，十分方便。
关键词：数字温度计；AT89S51；DS18B20；74LS2第一章概述1.1 简述单片机在测控领域中具有十分广泛的应用，它既可以直接处理电信号，也可以间接处理温度、湿度、压力等非电信号。
由于该特点，因而被广泛应用于工业控制领域。
另一方面，由于单片机的接口信号是数字信号，因此使用它来进行温度、湿度、压力等这类非电信号的信息处理，必须使用对应的传感器进行A/D或D/A转换，最后再传输给单片机进行最终的数据处理和显示。
基于51单片机的数字温度计设计与实现
基于51单片机的数字温度计设计与实现数字温度计是一种能够测量环境温度并将其以数字形式显示出来的仪器。
它被广泛应用于各种领域，例如家庭、工业和实验室。
本文将介绍基于51单片机的数字温度计的设计与实现。
首先，我们需要了解51单片机的基本知识。
51单片机是一种8位微控制器，具有强大的计算和控制能力。
它是目前应用最广泛的单片机之一。
接下来，我们需要选择合适的温度传感器。
常用的温度传感器有热电偶、半导体温度传感器和热敏电阻等。
在本设计中，我们将使用LM35半导体温度传感器。
LM35具有精确度高、响应快的特点，非常适合用于数字温度计。
设计硬件电路是实现数字温度计的重要一步。
电路的核心是将传感器输出的模拟电压转换成数字信号。
我们可以使用ADC（模数转换器）将模拟信号转换为数字信号。
51单片机的内部有一个8位ADC，可以用来实现此功能。
在编程方面，我们可以使用C语言来编写单片机的程序。
使用51单片机的开发环境，如Keil C等，可以帮助我们更方便地编写程序。
算法的编写是实现数字温度计的关键。
我们需要将ADC转换出的数字信号进行处理，得到具体的温度数值。
这个数值可以通过一些公式来计算得出。
以LM35传感器为例，根据其数据手册可以得知，输出电压与温度之间的关系为温度（℃）=（传感器输出电压-0.5）/0.01。
通过这个公式，我们可以将ADC转换出的数字信号转换为实际的温度数值。
最后，我们需要将得到的温度数值以数字形式显示出来。
此时，我们可以使用数码管来进行显示。
51单片机具有多个IO口，可以直接驱动数码管进行数字的显示。
综上所述，基于51单片机的数字温度计的设计与实现主要包含选择温度传感器、设计硬件电路、编写单片机程序和显示温度数值这几个步骤。
通过合理的硬件设计和算法编写，我们可以实现一个准确可靠的数字温度计。
同时，我们也可以通过不断改进和增加功能，使其适应更多的应用场景。
希望本文对您的数字温度计设计与实现提供了一些参考。
(完整版)基于单片机的温度监控系统毕业设计论文
1 绪论1.1 课题背景本课题要求实现温室温度的自动检测和控制，能够显示温室温度，当温度超出正常范围时系统发出报警信号。
温度是工业生产过程中最普遍、最重要的检测参数之一。
任何物理变化和化学变化的过程都与温度密切相关。
温度检测和控制都直接与安全生产、节约能源等技术经济指标相联系。
温度测量在工业、民用、军事等领域占有重要的地位。
航空、汽车、家电、科研等领域都需要温度测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变温度或恒定试验的温度环境的变化，判断当检测目标的温度值达到警示条件时发出警告信号。
一般系统运行时，温度不可过高，温度检测系统可以设定一个报警值，对于温度超过该温度值时进行声光报警，提示管理人员尽快断电对设备进行检修，这样就可以防止温度过高对电机、部件所造成的损坏，避免造成更大的损失[2-3]。
传统的温度检测系统采用热电阻、热敏电阻、热电偶等传感器作为感测器件，采用差动放大器进行放大，用单片机进行数据处理，最终显示出温度值。
本设计的核心部件用精密温度传感器，专门负责现场温度的测量、变换和数字量化，选用单片机作为微控制器进行温度采集，然后将采集到的温度值的数据利用微控制器将当前温度显示出来。
通过RS-485总线将当前采集到的温度值发送到PC机，在控制室的观察人员能够及时准确的监视当前温度情况。
1.2 课题现状温度检测具有广泛的应用性，在工业、民用、军事等领域都有着极其重要的应用。
1.2.1 CPU温度检测现在的电脑主板具有老式主板所没有的CPU温度检测报警功能。
CPU 温度过高会导致系统工作不稳定或者死机，甚至损坏CPU等，所以对CPU 的温度检测是很重要的。
它会在CPU温度超出安全范围时发出警告检测。
温度的探头有两种：一种集成在处理器之中，依靠BIOS的支持；另一种是外置的，在主板上面可以见到，通常是一颗热敏电阻。
它们都是通过温度的改变来改变自身的电阻值，让温度检测电路探测到电阻的改变，从而改变温度数值。
基于51单片机的数字温度计设计
基于51单片机的数字温度计设计数字温度计是一种广泛使用的电子测量设备，通过传感器将温度转化为数字信号，并显示出来。
本文将介绍基于51单片机的数字温度计的设计。
该设计将使得使用者能够准确、方便地测量温度，并实时显示在液晶显示屏上。
1. 硬件设计：- 传感器选择：在设计数字温度计时，我们可以选择使用NTC（负温度系数）热敏电阻或者DS18B20数字温度传感器作为温度传感器。
这里我们选择DS18B20。
- 信号转换：DS18B20传感器是一种数字传感器，需要通过单总线协议与51单片机进行通信。
因此，我们需要使用DS18B20专用的驱动电路，将模拟信号转换为数字信号。
- 51单片机的选择：根据设计要求选择合适的51单片机，如STC89C52、AT89S52等型号。
单片机应具备足够的IO口来与传感器和液晶显示屏进行通信，并具备足够的计算和存储能力。
- 显示屏选择：为了实时显示温度，我们可以选择使用1602型字符液晶显示屏。
该显示屏能够显示2行16个字符，足够满足我们的需求。
通过与51单片机的IO口连接，我们可以将温度数据显示在屏幕上。
2. 软件设计：- 采集温度数据：通过51单片机与DS18B20传感器进行通信，采集传感器传输的数字温度数据。
通过解析传感器发送的数据，我们可以获得当前的温度数值。
- 数据处理：获得温度数据后，我们需要对其进行处理。
例如，可以进行单位转换，从摄氏度到华氏度或者开尔文度。
同时，根据用户需求，我们还可以对数据进行滤波、校准等处理。
- 显示数据：通过与液晶显示屏的连接，我们可以将温度数据显示在屏幕上。
可以使用51单片机内部的LCD模块库来控制液晶显示屏，显示温度数据以及相应的单位信息。
- 用户交互：可以设置一些按键，通过与51单片机的IO口连接，来实现用户与数字温度计的交互。
例如，可以设置一个按钮来进行温度单位的切换，或者设置一个按钮来启动数据保存等功能。
3. 功能拓展：- 数据存储：除了实时显示当前温度，我们还可以考虑增加数据存储功能。
单片机课程设计——基于51单片机的温度控制系统设计
单片机课程设计报告题目：温度控制系统设计学院：通信与信息工程学院专业：测控技术与仪器专业班级：测控三班成员：徐郡二〇一四年六月十二日一、引言温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。
对于不同场所、不同工艺、所需温度高低范围不同、精度不同，则采用的测温元件、测方法以及对温度的控制方法也将不同；产品工艺不同、控制温度的精度不同、时效不同，则对数据采集的精度和采用的控制算法也不同，因而，对温度的测控方法多种多样。
随着电子技术和微型计算机的迅速发展，微机测量和控制技术也得到了迅速的发展和广泛的应用。
利用微机对温度进行测控的技术，也便随之而生，并得到日益发展和完善，越来越显示出其优越性。
作为获取信息的手段——传感器技术得到了显著的进步，其应用领域较广泛。
传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。
因此，了解并掌握各类传感器的基本结构、工作原理及特性是非常重要的。
为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。
本系统利用传感器与单片机相结合，应用性比较强，本系统可以作为仓库温度监控系统，如果稍微改装可以做热水器温度调节系统、实验室温度监控系统，以及构成智能电饭煲等等。
课题主要任务是完成环境温度监测，利用单片机实现温度监测并通过报警信号提示温度异常。
本设计具有操作方便，控制灵活等优点。
本设计系统包括单片机，温度采集模块，显示模块，按键控制模块，报警和指示模块五个部分。
文中对每个部分功能、实现过程作了详细介绍。
整个系统的核心是进行温度监控，完成了课题所有要求。
二、实验目的和要求2.1学习DS18B20温度传感芯片的结构和工作原理。
2.2掌握LED数码管显示的原理及编程方法。
2.3掌握独立式键盘的原理及使用方法。
2.4掌握51系列单片机数据采集及处理的方法。
三、方案设计总体设计方案采用AT89C52单片机作控制器，温度传感器选用DS18B20来设计数字温度计，系统由5个模块组成：主控制器、测温电路、显示电路、控制电路、报警及指示电路。
基于51单片机数字温度计设计与实现
基于51单片机数字温度计设计与实现数字温度计是一种常见的电子仪器，用于测量和显示温度。
本文将介绍如何基于51单片机设计和实现一个数字温度计。
首先，我们需要了解51单片机的基本原理和工作方式。
51单片机是一款广泛应用于嵌入式系统中的微控制器，具有低成本、易编程、可扩展等特点。
它由中央处理器、存储器、输入输出端口和定时器等组成，可以实现各种功能。
接下来，我们可以开始设计数字温度计的硬件部分。
首先，我们需要一个温度传感器，如DS18B20数字温度传感器。
该传感器具有高精度和数字输出的特点，可以直接与51单片机进行通信。
然后，将传感器与51单片机的引脚相连，通过读取传感器输出的温度值，即可得到实时的温度数据。
为了方便用户查看温度，我们可以通过数码管或LCD显示屏显示温度值。
数码管是一种7段显示器件，可以显示数字0-9的字符。
我们可以通过将温度值拆分成各个位数，然后将对应的数字发送到数码管上，实现温度的显示。
此外，我们还可以为温度计添加一些附加功能。
例如，可以通过按键切换温度的单位，从摄氏度切换到华氏度。
还可以设置温度报警功能，当温度超过一定阈值时，触发蜂鸣器或LED灯进行报警。
在软件设计方面，我们需要编写51单片机的固件程序来实现温度计的功能。
首先，我们需要初始化51单片机的引脚和定时器。
然后，可以设置一个定时器中断，用于定时读取温度传感器的数值。
在定时器中断的处理函数中，读取温度传感器的数值，并将其转换为摄氏度或华氏度，然后发送到数码管或LCD显示屏上。
此外，我们还可以添加一些交互功能，例如按键实现温度单位切换或报警阈值的设置功能。
通过按键检测的方式，可以在主循环中判断按键的按下和释放，并根据按键的状态进行相应的操作。
最后，我们需要将编写好的固件程序下载到51单片机的存储器中。
可以使用ISP编程器或者串口下载方式进行下载。
下载完成后，将51单片机与硬件连接好，就可以通过操作按键和观察数码管或LCD显示屏来实现数字温度计的功能了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书基于MCS-51系列单片机的数字温度监测装置设计学生班级：学生姓名：起止日期：指导教师：目录一、引言 41. 本次课程设计的重要意义42. 温度传感器的发展4二、设计内容及性能指标 5三、系统方案总体概述 5四、系统主要器件选择 6（一）单片机的选择 61.主要性能参数62.功能特性概述73.引脚功能说明84.端口引脚第二功能9（二）温度传感器的选择101.总述102.温度传感器的选择11 2.1 DS18B20简介11 2.2 DS18B20内部结构11 2.3 DS18B20测温原理15五、系统整体设计 17（一）系统硬件电路设计171.硬件电路设计总体概述172.CPU机器基本外围电路设计18 2.1单片机电路18 2.2晶振控制电路18 2.3 继电器电路19 2.4 锁存器74LS373引脚功能及工作原理19 2.4.1 74LS373引脚功能202.4.2 74LS373工作原理202.4.3 Intel2764引脚功能233.前向通道设计23 3.1温度检测电路233.2电源输入部分电路244.后向通道设计及人机通道设计25 4.1 后向通道设计25 4.1.1 LED显示电路25 4.1.1.1 LED显示器的结构25 4.1.1.2 LED显示器的工作原理26 4.1.1.3 LED 显示设计方案27 4.2键盘27 4.3温度报警电路284.4复位电路285.抗干扰措施29 5.1干扰产生的后果29 5.2抗干扰设计的基本原则30 5.3硬件抗干扰设计31 5.4软件的抗干扰设计32（二）系统软件设计331.概述332.主程序模块333. 部分程序清单34 3.1 温度传感器的驱动程序34 3.2 LED共阳极显示子程序36六、附录 36七、致谢 37参考文献一、引言1. 本次课程设计的重要意义随着我国经济的快速增长，电力需求量日益增加，如何保障电力的持续供应是电力运行中的一道难题。
根据对各类电力事故的分析，由于电力设备温度过高而引发的火灾占相当大的比例。
大多数电气设备，如开关柜、电缆沟、带电间隔等采用封闭式结构，空间狭小，热积累量大，散热效果差，并长期处于高电压、大电流、满负荷的条件下运行，极易发生火灾。
这种火灾一旦发生，将导致大量电网设备被烧毁，变电站停运甚至电网崩溃等恶劣后果，国民生产无法进行，导致巨大损失。
引起火灾的直接原因就是线路接头温度过高，长期运行而烧穿绝缘，点燃周围电缆等可燃物，引发火灾。
在设备长期运行过程中，各接头触点、母线排接处等部位因绝缘老化或接触电阻过大而急剧发热，而这些发热部位工作人员不易接近，手工测温困难，如果能够有效的自动监测各接头的温度，一旦出现温度异常情况，立刻上传报警，通知维护人员及时采取措施排除隐患，把故障消除在萌芽状态，从而达到安全供电的目的。
因此，电气设备温度在线监测问题已成为电力系统安全运行所急需解决的实际问题，是提高电力系统运行可靠性的迫切需求，对保障电力系统安全稳定运行有极其重要的意义。
2. 温度传感器的发展测量温度的关键是温度传感器，温度传感器的发展经历了三个发展阶段：①传统的分立式温度传感器②模拟集成温度传感器③智能集成温度传感器。
目前的智能温度传感器(亦称数字温度传感器)是在20世纪90年代中期问世的，它是微电子技术、计算机技术和自动测试技术(ATE)的结晶，特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU)。
社会的发展使人们对传感器的要求也越来越高，现在的温度传感器正在基于单片机的基础上从模拟式向数字式，从集成化向智能化、网络化的方向飞速发展，并朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展，本文将介绍智能集成温度传感器DS18B20的结构特征及控制方法，并对以此传感器，89S51单片机为控制器构成的数字温度测量装置的工作原理及程序设计作了详细的介绍。
与传统的温度计相比，其具有读数方便，测温范围广，测温准确，输出温度采用数字显示，主要用于对测温要求比较准确的场所，或科研实验室使用。
该设计控制器使用ATMEL公司的AT89S51单片机，测温传感器使用DALLAS公司DS18B20，用液晶来实现温度显示。
二、设计内容及性能指标本设计主要是单片机控制下的温度检测系统，详细介绍了其硬件和软件设计，并对其各功能模块做了详细介绍，其主要功能和指标如下：●利用温度传感器（DS18B20）测量某一点环境温度●测量范围为-55℃～＋99℃，精度为±0.5℃●用液晶进行实际温度值显示●能够根据需要方便设定上下限报警温度三、系统总体设计原理该系统主要由温度测量和数据采集两部分电路组成。
该系统利用AT89S51芯片控制温度传感器DS18B20进行实时温度检测并显示，能够实现快速测量环境温度，并可以根据需要设定上下限报警温度。
利用键盘来进行调时和温度查询，获得的数据可以通过MAX232芯片与计算机的RS232接口进行串口通信，方便的采集和整理时间温度数据。
系统框图如下图所示DS18B20温度测温系统框图本设计以AT89S51芯片为核心, AT89S51芯片的外围扩展了数据锁存器74L373和74LS138，同时具有LED（发光二极管）显示器、复位功能等。
四、系统主要器件选择（一）单片机的选择对于单片机的选择，可以考虑使用8031与8051系列，由于8031没有内部RAM，系统又需要大量内存存储数据，因而不适用。
AT89S51是美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，片内含4k bytes的可系统编程的Flash 只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准8051指令系统及引脚。
它集Flash程序存储器既可在线编程（ISP）也可用传统方法进行编程及通用8位微处理器于单片芯片中，ATMEL公司的功能强大，价格低廉，可灵活应用于各种控制领域。
1.主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节在系统编程（ISP）Flash闪速存储器·1000次擦写周期·4.0－5.5V的工作电压范围·全静态工作模式：0Hz－33MHz·128×8字节内部RAM·32个可编程I／O口线·2个16位定时／计数器·6个中断源·全双工串行UART通道·低功耗空闲和掉电模式·中断可从空闲模唤醒系统·看门狗（WDT）及双数据指针·掉电标识和快速编程特性·灵活的在系统编程（ISP字节或页写模式）2.功能特性概述：AT89S51 提供以下标准功能：4k 字节Flash 闪速存储器，128字节内部RAM，32个I／O 口线，看门狗（WDT），两个数据指针，两个16 位定时／计数器，一个5 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89S51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。
空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。
掉电方式保存RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
AT89S51方框图3.引脚功能说明·Vcc：电源电压·GND：地·P0口：P0口是一组8位漏极开路型双向I／0口，也即地址／数据总线复用口。
作为输出口用时，每位能驱动8个TTL逻辑门电路，对端口写“l”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在F1ash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
·P1口：Pl 是一个带内部上拉电阻的8位双向I／O口，Pl的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对端口写“l”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。
作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
Flash编程和程序校验期间，Pl接收低8位地址。
端口引脚第二功能P1.5 MOSI（用于ISP犏程）P1.6 MISO（用于ISP犏程）P1.7 SCK （用于ISP犏程）·P2 口：P2 是一个带有内部上拉电阻的8 位双向I／O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX@DPTR指令）时，P2口送出高8位地址数据。
在访问8 位地址的外部数据存储器（如执行MOVX@Ri 指令）时，P2 口线上的内容（也即特殊功能寄存器（SFR）区中P2寄存器的内容），在整个访问期间不改变。
Flash编程或校验时，P2亦接收高位地址和其它控制信号。
·P3 口：P3 口是一组带有内部上拉电阻的8 位双向I／0 口。
P3 口输出缓冲级可驱动（吸收或输出电流）4 个TTL逻辑门电路。
对P3口写入“l”时，它们被内部上拉电阻拉高并可作为输入端口。
作输入端时，被外部拉低的P3口将用上拉电阻输出电流（IIL）。
P3口除了作为一般的I／0口线外，更重要的用途是它的第二功能，如下表所示：P3口还接收一些用于Flash闪速存储器编程和程序校验的控制信号。
4.端口引脚第二功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 INT0（外中断0）P3.3 INT1（外中断1）P3.4 T0（定时／计数器0外部输入）P3.5 T1（定时／计数器1外部输入）P3.6 WR（外部数据存储器写选通）P3.7 RD（外部数据存储器读选通）·RST：复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
WDT 溢出将使该引脚输出高电平，设置SFR AUXR的DISRT0 位（地址8EH）可打开或关闭该功能。
DISRT0位缺省为RESET输出高电平打开状态。
·ALE／PROG：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。
即使不访问外部存储器，ALE 仍以时钟振荡频率的1／6 输出固定的正脉冲信号，因此它可对外输出时钟或用于定时目的。
要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。
