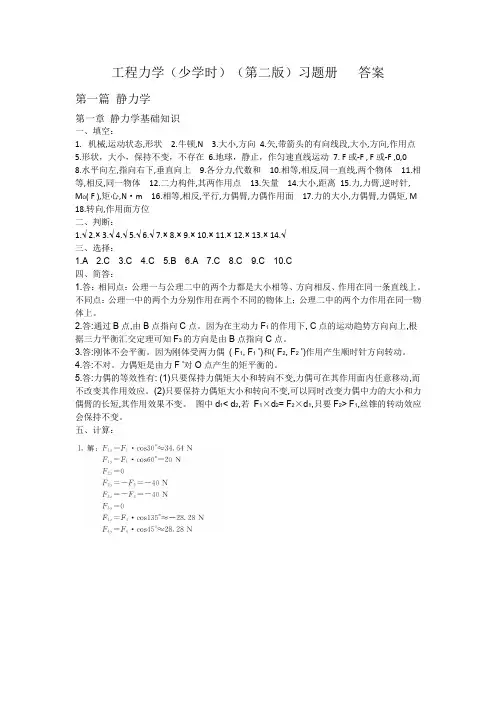

工程力学（少学时）（第二版）习题册答案第一篇静力学第一章静力学基础知识一、填空：1.机械,运动状态,形状2.牛顿,N3.大小,方向4.矢,带箭头的有向线段,大小,方向,作用点5.形状，大小，保持不变，不存在6.地球，静止，作匀速直线运动7. F或-F , F或-F ,0,08.水平向左,指向右下,垂直向上9.各分力,代数和10.相等,相反,同一直线,两个物体11.相等,相反,同一物体12.二力构件,其两作用点13.矢量14.大小,距离15.力,力臂,逆时针,M O( F ),矩心,N·m 16.相等,相反,平行,力偶臂,力偶作用面17.力的大小,力偶臂,力偶矩, M18.转向,作用面方位二、判断：1.√2.×3.√4.√5.√6.√7.×8.×9.× 10.× 11.× 12.× 13.× 14.√三、选择：1.A2.C3.C4.C5.B6.A7.C8.C9.C 10.C四、简答：1.答：相同点：公理一与公理二中的两个力都是大小相等、方向相反、作用在同一条直线上。
不同点：公理一中的两个力分别作用在两个不同的物体上；公理二中的两个力作用在同一物体上。
2.答:通过B点,由B点指向C点。
因为在主动力F1的作用下, C点的运动趋势方向向上,根据三力平衡汇交定理可知F3的方向是由B点指向C点。
3.答:刚体不会平衡。
因为刚体受两力偶( F1, F1 ')和( F2, F2 ')作用产生顺时针方向转动。
4.答:不对。
力偶矩是由力F '对O点产生的矩平衡的。
5.答:力偶的等效性有: (1)只要保持力偶矩大小和转向不变,力偶可在其作用面内任意移动,而不改变其作用效应。
(2)只要保持力偶矩大小和转向不变,可以同时改变力偶中力的大小和力偶臂的长短,其作用效果不变。
图中d1< d2,若F1×d2= F2×d1,只要F2> F1,丝锥的转动效应会保持不变。
提高梁弯曲强度的主要措施弯曲正应力是控制抗弯强度的主要因素。
因此，讨论提高梁抗弯强度的措施，应以弯曲正应力强度条件为主要依据。
由]σ[σmax max ≤=zW M 可以看出，为了提高梁的强度，可以从以下三方面考虑。
(1) 合理安排梁的支座和载荷从正应力强度条件可以看出，在抗弯截面模量z W 不变的情况下，M max 越小，梁的承载能力越高。
因此，应合理地安排梁的支承及加载方式，以降低最大弯矩值。
例如图1(a)所示简支梁，受均布载荷q 作用，梁的最大弯矩为281ql M max =。
图1 简支梁如果将梁两端的铰支座各向内移动0.2l ，如图1(b)所示，则最大弯矩变为2401ql M max =，仅为前者的1／5。
由此可见，在可能的条件下，适当地调整梁的支座位置，可以降低最大弯矩值，提高梁的承载能力。
例如，门式起重机的大梁图2(a)，锅炉筒体图2(b)等，就是采用上述措施，以达到提高强度，节省材料的目的。
图2 合理安排梁的支座和载荷(2) 采用合理的截面形状由正应力强度条件可知，梁的抗弯能力还取决于抗弯截面系数W Z 。
为提高梁的抗弯强度，应找到一个合理的截面以达到既提高强度，又节省材料的目的。
比值A W z 可作为衡量截面是否合理的尺度，AW z 值越大，截面越趋于合理。
例如图3中所示的尺寸及材料完全相同的两个矩形截面悬臂梁，由于安放位置不同，抗弯能力也不同。
竖放时662h bh bh A W z == 平放时 662b bh hb A W z == 当h>b 时，竖放时的A W z 大于平放时的AW z ，因此，矩形截面梁竖放比平放更为合理。
在房屋建筑中，矩形截面梁几乎都是竖放的，道理就在于此。
图3矩形梁的不同放置在讨论截面的合理形状时，还应考虑材料的特性。
对于抗拉和抗压强度相等的材料，如各种钢材，宜采用对称于中性轴的截面，如圆形、矩形和工字形等。
这种横截面上、下边缘最大拉应力和最大压应力数值相同，可同时达到许用应力值。

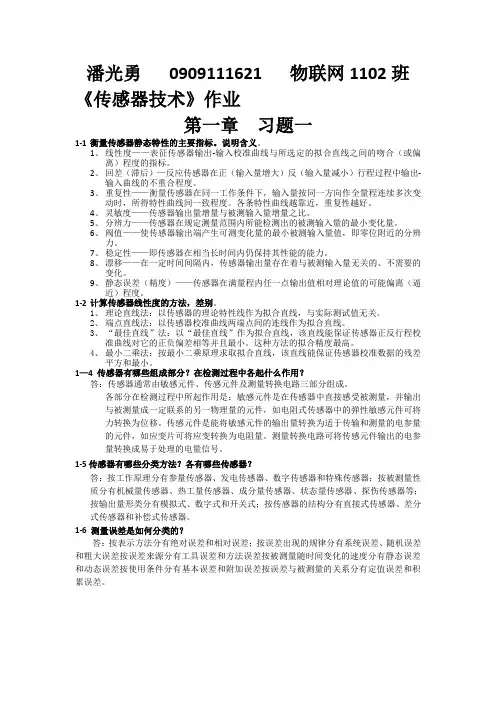

潘光勇0909111621 物联网1102班《传感器技术》作业第一章习题一1-1衡量传感器静态特性的主要指标。
说明含义。
1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。
2、回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。
3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。
各条特性曲线越靠近，重复性越好。
4、灵敏度——传感器输出量增量与被测输入量增量之比。
5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。
7、稳定性——即传感器在相当长时间内仍保持其性能的能力。
8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。
9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。
1-2计算传感器线性度的方法，差别。
1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。
2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。
3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。
这种方法的拟合精度最高。
4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
1—4 传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。
各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。
传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

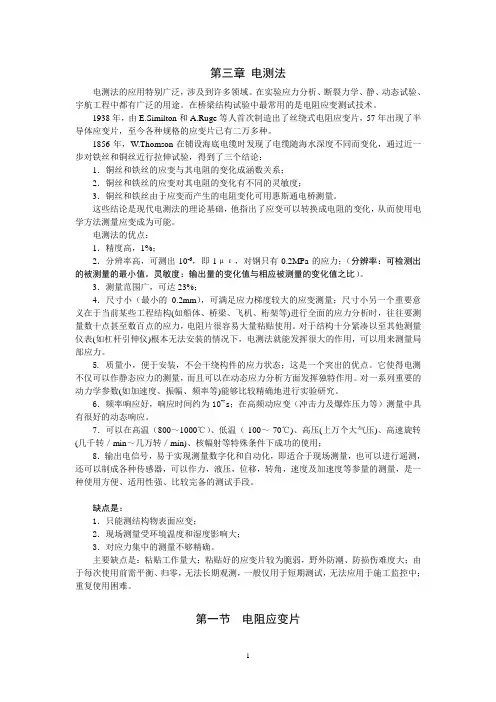

第三章电测法电测法的应用特别广泛，涉及到许多领域。
在实验应力分析、断裂力学、静、动态试验、宇航工程中都有广泛的用途。
在桥梁结构试验中最常用的是电阻应变测试技术。
1938年，由E.Similton和A.Ruge等人首次制造出了丝绕式电阻应变片，57年出现了半导体应变片，至今各种规格的应变片已有二万多种。
1856年，W.Thomson在铺设海底电缆时发现了电缆随海水深度不同而变化，通过近一步对铁丝和铜丝近行拉伸试验，得到了三个结论：1．铜丝和铁丝的应变与其电阻的变化成涵数关系；2．铜丝和铁丝的应变对其电阻的变化有不同的灵敏度；3．铜丝和铁丝由于应变而产生的电阻变化可用惠斯通电桥测量。
这些结论是现代电测法的理论基础，他指出了应变可以转换成电阻的变化，从而使用电学方法测量应变成为可能。
电测法的优点：1．精度高，1%；2．分辨率高，可测出10-6，即1με，对钢只有0.2MPa的应力；（分辨率：可检测出的被测量的最小值。
灵敏度：输出量的变化值与相应被测量的变化值之比）。
3．测量范围广，可达23%；4．尺寸小（最小的0.2mm），可满足应力梯度较大的应变测量；尺寸小另一个重要意义在于当前某些工程结构(如船体、桥梁、飞机、桁架等)进行全面的应力分析时，往往要测量数十点甚至数百点的应力，电阻片很容易大量粘贴使用。
对于结构十分紧凑以至其他测量仪表(如杠杆引伸仪)根本无法安装的情况下，电测法就能发挥很大的作用，可以用来测量局部应力。
5. 质量小，便于安装，不会干绕构件的应力状态；这是一个突出的优点。
它使得电测不仅可以作静态应力的测量，而且可以在动态应力分析方面发挥独特作用。
对一系列重要的动力学参数(如加速度、振幅、频率等)能够比较精确地进行实验研究。
6．频率响应好，响应时间约为10-7s；在高频动应变（冲击力及爆炸压力等）测量中具有很好的动态响应。
7．可以在高温（800～1000℃）、低温（-100～-70℃)、高压(上万个大气压)、高速旋转(几千转／min～几万转／min)、核幅射等特殊条件下成功的使用；8．输出电信号，易于实现测量数字化和自动化，即适合于现场测量，也可以进行遥测，还可以制成各种传感器，可以作力，液压，位移，转角，速度及加速度等参量的测量，是一种使用方便、适用性强、比较完备的测试手段。
