丰田工程标准编号：TSH3126G题目：零件用防腐蚀漆等级：C2编写/更改：Rev.4 (2002年3月)进行了部分修改，增加一些术语和说明准备及编写：喷涂及表面设计处工程信息管理分部材料工程部1 工程管理部丰田汽车股份有限公司零件用防腐蚀漆1．适用范围本标准包括了主要用于汽车零件的防腐蚀漆（以下称为漆），不包括电泳漆和粉末漆。
2. 成分该漆由树脂组成，为提供指定的色调混有必要的染料。
该漆不应含有氯溶剂也没有有毒物质，应有同类的成分。
3. 分级这些漆应TSH1555G和TSH1552G评价，分为5级，如表1。
表14. 质量按5节要求制作的试验板，在6节规定的方法下试验，应满足表2 和表3规定的质量要求。
表2（用于冷轧钢板的20μm的值）注：（1）用试验漆且干燥。
放置试验板达30天，测量漆膜的硬度。
同时报告放置7天的试验结果。
（2）防冻试验：仅对应用于发动机零件使用的漆。
（3）抗渗透试验：当覆盖不同色调的漆时进行该试验。
（4）抗制动液试验：仅适用于制动器周围的零件使用的漆。
表3（用于冷轧钢板的20μm的值）注(5) 防水试验：对于燃油箱用漆，应用镀锡和镀铝钢板进行试验。
5. 试验板准备方法5.1 试验板按TSG3100G, TSG3109G, TSG3108G制作试验板。
它们的尺寸约为150 x 70 mm , 厚度约为0.7-1.0 mm .5.2 预处理预处理方法应符合零件的涂层工艺。
5.3 喷漆方法5.3.1 粘度用指定的稀释剂在#4 Ford 杯中将漆稀释到最佳的粘度。
5.3.2 干燥准备一面喷有试验漆的试验板，在室温下放置10 min。
若漆是烘干漆，在不高于200°C的温度中烘干不大于20 min 。
若漆是常温干燥漆，则将其在60 +/- 5°C 的温度下干燥20min ，然后，在室温下放置7天或由漆确定的时间。
5.3.3 漆膜的厚度干燥漆膜的厚度应为20+/- 3μm。
丰田标准件8990153-50010十字槽法兰面螺钉收音机×面板4T M5×0.8×8H6500G-BC 9090154-40031十字槽圆柱头螺钉手柄×天窗滑道4T M4×0.7×12H6500G-BE 9190159-50068六角头带垫自攻螺钉仪表板上部×除霜喷嘴 加强管柱TSB1120G5-16/IN×16H6500G-BE 9290159-50083六角头带垫自攻螺钉仪表板上部×车身TSB1120G5-12/IN×25H6500G-BE 9390159-50098-A六角头带垫自攻螺钉收音机前扬声器×仪表板TSB1120G5-12/IN×12H6500G-BC9490159-50138六角头带垫自攻螺钉发动机ECU×车身组合仪表电脑×仪表板S15-S175-12/IN×12H6500G-BC9590159-50311六角头带垫自攻螺钉后保险杠侧安装支架×后壳体上部TSB1120G5-12/IN×18H7700G-A（按QC/T721-2级) 9690159-50316六角头带垫自攻螺钉左/右后保险杠支座×车身TSB1120G5-12/IN×22H7700G-B（按QC/T721-1级) 9790159-50322六角头带垫自攻螺钉高位制动灯总成×车身TSB1120G5-12/IN×16H6500G-BC 9890159-50336内六角花型带垫螺钉天窗玻璃×天窗滑道TSB1001G4T M5×0.8×8H6500G-BE 9990159-50346六角头带垫自攻螺钉前大灯×车身（左 右各2个）S15-20C5-12/IN×21H7700G-E（按QC/T721-1级) 10090159-50353六角头带垫自攻螺钉翼子板×前保险杠壳体TSB1120G5-12/IN×22H6500G-BE 10190159-50372六角头带垫自攻螺钉收音机托架×车身TSB1120G5-12/IN×18.2H6500G-BE 10290159-60303六角头带垫自攻螺钉车门内饰板1号支架×前车门内板TSB1120G6-10/IN×16H6500G-BC 10390159-60383六角头带垫自攻螺钉发动机右下罩×车身TSB1120G6-10/IN×20H7700G-E（按QC/T721-2级) 10490159-60431六角头带垫自攻螺钉前保险杠上部壳体×前翼子板TSB1001G-4T6-10/IN×19H7700G-E（按QC/T721-1级) 10590159-60498六角头带垫自攻螺钉翼子板侧支架×前保险杠支架TSB1120G6-10/IN×19H6500G-BE 10690159-60500六角头带垫自攻螺钉左右外档泥板×车身TSB1120G6-10/IN×19H6500G-BE10790159-60545-B六角头带垫螺钉收音机地线用S20C-4T M6×16H6512G-BC H5200G-A10890159-60546-B六角头带垫螺钉仪表板下部×加强管柱下支撑S20C-4T M6×20H6500G-BC10990159-60547-A六角头带垫螺钉同上S20C-4T M6×16H6500G-BC H5200G-A11090159-60550-A六角头带垫螺钉前车门×后下窗框（左/右）1个前车门×前下窗框（左/右）1 个S20C-4T M6×16H7700G-B（按QC/T721-1级)H5200G-A11190159-60561-A六角头带垫自攻螺钉后保险杠密封挡泥板×后保险杠下部支座TSB1120G6-10/IN×16H7700G-E（按QC/T721-1级)11290159-60590六角头带垫自攻螺钉前挡泥板衬板×车身？TSB1120G6-10/IN×27H7700G-B（按QC/T721-1级)11390162-50022-A椭圆埋头自攻螺钉遮阳板总成×车身SWCH12A-22A5-12/IN×20H6500G-BD H5105G-3H5200G-A11490163-60017六角头自攻螺钉前大灯×车身（左 右各1个）TSB1120G6-10/IN×25H6500G-AE11590163-60018六角头法兰面螺拴见90159-7003-B S20C-4T M6×16H6512G-AC H5200G-A11690163-60021-A六角头法兰面螺拴外后视镜×车身SWCH18A-4T M6×14H6500G-BC11790164-50032-A半圆头自攻螺钉车门拉手套×车门内饰板S15-S205-16/IN×23H6500G-BE H5105G-311890164-50034盘头自攻螺钉连接转向管柱上罩用S15-S205-16/IN×15H6500G-BE 11990167-50059凸缘自攻螺钉储物盒（原安全气囊）×仪表板上部S15-S205-14/IN×10H6500G-BC12090167-60013-A盘头螺钉礼貌灯开关×车身S20C-4T（TSB1120G）M6×18H6500G-AEH5200G-A12190168-40027圆头自攻螺钉天窗用不锈钢4-16/IN×10无12290168-60026六角法兰面螺拴扶手×顶棚S20C-4T M6×46H6500G-AE12390171-12007六角开槽螺母下横臂球头销×转向节11N M12×1.25H6500G-BC H7903G-B12490171-12028六角开槽螺母转向节×转向横拉杆S45（8N)M12H6500G-BC。

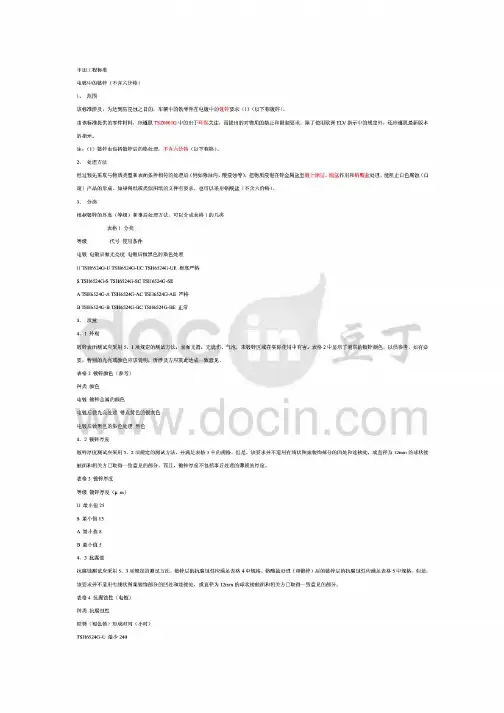

电镀锌涂层适用范畴本标准涉及了对以铁或钢为母材的汽车零件上所使用的防腐镀锌涂层（以下简称“涂层”）的要求。
注：⑴ 该涂层还包括了四种铬酸盐处理，如黄色，无色透亮，绿色和黑色。
处理方法概括母材在通过适合于类型和表面条件的预处理（如：去氧化皮，除油和酸洗等）之后，在锌金属盐池中电镀。
如有规定，也会使用脱氧和加铬（它可抑制白铬的形成）。
分类按照表3中所给出的涂层厚度，涂层可分为四级；按照后处理的方法，涂层可分为19种，如表1所示。
表 1注：⑵黄色铬酸盐涂层指用要紧成份为铬酸的溶液进行过处理的涂层。
⑶透亮铬酸盐涂层通常称为无色涂层。
⑷绿色铬酸盐涂层通常称为橄榄-黄褐色涂层。
⑸黑色铬酸盐涂层指用含硝酸银的溶液进行过化学处理的涂层。
质量外观涂层应具有表2种所描述的色调，并应光滑，无对实际使用有害的可视涂镀缺陷，如烧伤和漏底等。
表2备注：具体的光泽或色调，如必要，可通过当事各方之间协议作出规定。
涂层厚度与抗腐蚀性涂层厚度与抗腐蚀性能应使用第5部分所描述的试验方法测试，并满足表3所列的规范要求。
然而上述不适用于螺纹部分，凹槽和不与直径为1 2mm的球面相接触的结合面，以及在当事各方之间协议规定出的部分。
表3注：⑹涂层厚度不包括后处理膜的厚度。
⑺在100cm2的涂镀面积上不应发觉两块以上的锈斑。
不承诺存在直径大于2mm的锈斑。
该质量要求仅适用于没有后处理的涂镀零件。
关于有后处理的涂镀零件，所要求的时数为规定的时数加上形成白锈所要求的时数。
⑻该质量要求仅适用于有后处理的涂镀零件。
在规定的时数内，不应形成容易目视检测出的白锈。
然而，在镀层表面上所形成的黑斑不应看作为锈。
⑼发动机舱，门和驾驶员侧的底盘上的零件应被看作是外部零件。
关于那些专门难分类的零件应与当事各方商量决定。
试验方法外观外观应在室内光线下，以离开测试表面500mm的距离目视检测。
厚度试验厚度应通过显微的方法测试。
另：本试验也可使用电量分析法。
抗腐蚀试验对差不多按照TSH1552G处理过并放置了至少24小时的试样应连续进行试验。
