12级《水工钢筋混凝土结构学》课程设计任务书

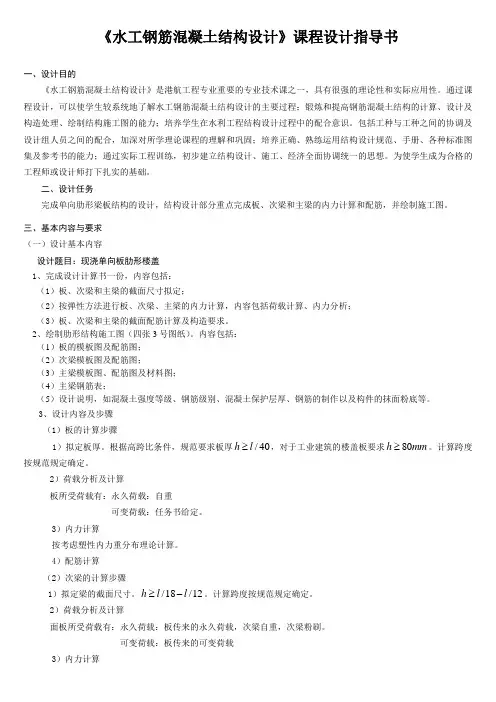

《水工钢筋混凝土结构设计》课程设计指导书一、设计目的《水工钢筋混凝土结构设计》是港航工程专业重要的专业技术课之一，具有很强的理论性和实际应用性。

通过课程设计，可以使学生较系统地了解水工钢筋混凝土结构设计的主要过程；锻炼和提高钢筋混凝土结构的计算、设计及构造处理、绘制结构施工图的能力；培养学生在水利工程结构设计过程中的配合意识。

包括工种与工种之间的协调及设计组人员之间的配合，加深对所学理论课程的理解和巩固；培养正确、熟练运用结构设计规范、手册、各种标准图集及参考书的能力；通过实际工程训练，初步建立结构设计、施工、经济全面协调统一的思想。

为使学生成为合格的工程师或设计师打下扎实的基础。

二、设计任务完成单向肋形梁板结构的设计，结构设计部分重点完成板、次梁和主梁的内力计算和配筋，并绘制施工图。

三、基本内容与要求（一）设计基本内容设计题目：现浇单向板肋形楼盖1、完成设计计算书一份，内容包括：（1）板、次梁和主梁的截面尺寸拟定；（2）按弹性方法进行板、次梁、主梁的内力计算，内容包括荷载计算、内力分析；（3）板、次梁和主梁的截面配筋计算及构造要求。

2、绘制肋形结构施工图（四张3号图纸）。

内容包括：（1）板的模板图及配筋图；（2）次梁模板图及配筋图；（3）主梁模板图、配筋图及材料图；（4）主梁钢筋表；（5）设计说明，如混凝土强度等级、钢筋级别、混凝土保护层厚、钢筋的制作以及构件的抹面粉底等。

3、设计内容及步骤（1）板的计算步骤1）拟定板厚。

根据高跨比条件，规范要求板厚40/l h ≥，对于工业建筑的楼盖板要求mm h 80≥。

计算跨度按规范规定确定。

2）荷载分析及计算板所受荷载有：永久荷载：自重可变荷载：任务书给定。

3）内力计算按考虑塑性内力重分布理论计算。

4）配筋计算（2）次梁的计算步骤1）拟定梁的截面尺寸。

12/18/l l h -≥。

计算跨度按规范规定确定。

2）荷载分析及计算面板所受荷载有：永久荷载：板传来的永久荷载，次梁自重，次梁粉刷。

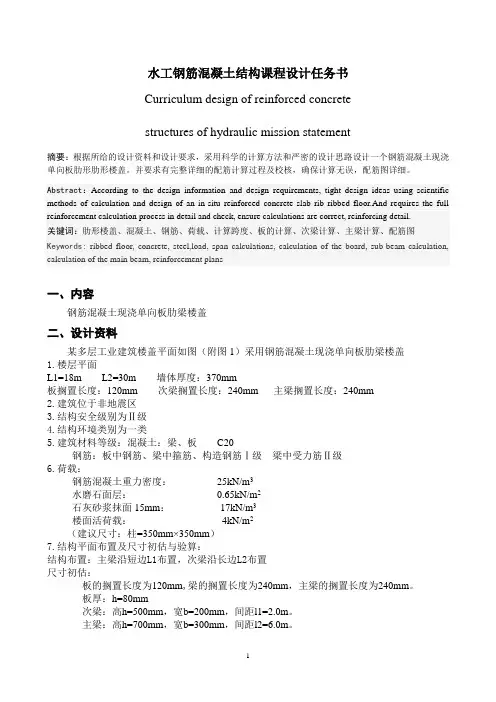

水工钢筋混凝土结构课程设计任务书Curriculum design of reinforced concretestructures of hydraulic mission statement摘要：根据所给的设计资料和设计要求，采用科学的计算方法和严密的设计思路设计一个钢筋混凝土现浇单向板肋形肋形楼盖。

并要求有完整详细的配筋计算过程及校核，确保计算无误，配筋图详细。

Abstract：According to the design information and design requirements, tight design ideas using scientific methods of calculation and design of an in-situ reinforced concrete slab rib ribbed floor.And requires the full reinforcement calculation process in detail and check, ensure calculations are correct, reinforcing detail.关键词：肋形楼盖、混凝土、钢筋、荷载、计算跨度、板的计算、次梁计算、主梁计算、配筋图Keywords:ribbed floor, concrete, steel,load, span calculations, calculation of the board, sub-beam calculation, calculation of the main beam, reinforcement plans一、内容钢筋混凝土现浇单向板肋梁楼盖二、设计资料某多层工业建筑楼盖平面如图（附图1）采用钢筋混凝土现浇单向板肋梁楼盖1.楼层平面L1=18m L2=30m 墙体厚度：370mm板搁置长度：120mm 次梁搁置长度：240mm 主梁搁置长度：240mm2.建筑位于非地震区3.结构安全级别为Ⅱ级4.结构环境类别为一类5.建筑材料等级：混凝土：梁、板C20钢筋：板中钢筋、梁中箍筋、构造钢筋Ⅰ级梁中受力筋Ⅱ级6.荷载：钢筋混凝土重力密度：25kN/m3水磨石面层：0.65kN/m2石灰砂浆抹面15mm：17kN/m3楼面活荷载：4kN/m2（建议尺寸：柱=350mm×350mm）7.结构平面布置及尺寸初估与验算：结构布置：主梁沿短边L1布置，次梁沿长边L2布置尺寸初估：板的搁置长度为120mm,梁的搁置长度为240mm，主梁的搁置长度为240mm。

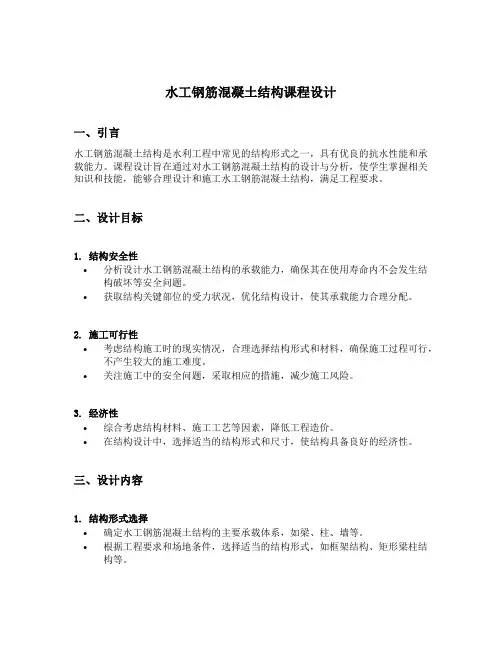

水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的结构形式之一，具有优良的抗水性能和承载能力。

课程设计旨在通过对水工钢筋混凝土结构的设计与分析，使学生掌握相关知识和技能，能够合理设计和施工水工钢筋混凝土结构，满足工程要求。

二、设计目标1. 结构安全性•分析设计水工钢筋混凝土结构的承载能力，确保其在使用寿命内不会发生结构破坏等安全问题。

•获取结构关键部位的受力状况，优化结构设计，使其承载能力合理分配。

2. 施工可行性•考虑结构施工时的现实情况，合理选择结构形式和材料，确保施工过程可行，不产生较大的施工难度。

•关注施工中的安全问题，采取相应的措施，减少施工风险。

3. 经济性•综合考虑结构材料、施工工艺等因素，降低工程造价。

•在结构设计中，选择适当的结构形式和尺寸，使结构具备良好的经济性。

三、设计内容1. 结构形式选择•确定水工钢筋混凝土结构的主要承载体系，如梁、柱、墙等。

•根据工程要求和场地条件，选择适当的结构形式，如框架结构、矩形梁柱结构等。

2. 结构材料选择•选择合适的混凝土等级和配合比，确保混凝土强度满足设计要求。

•选择适当的钢筋材料和直径，满足结构的受力要求。

3. 结构设计•根据要求的荷载情况，进行结构设计的计算分析。

•确定结构的布置尺寸和受力状况，通过力学计算获得各构件的截面尺寸。

•绘制结构平面和剖面图，做好结构之间的连接设计。

4. 结构施工图纸绘制•根据结构设计结果，绘制结构的详细施工图纸。

•标注构件尺寸、钢筋布置、施工节点等，确保施工过程顺利进行。

5. 结构施工•按照设计要求进行结构施工，包括混凝土浇筑、钢筋绑扎、模板搭设等工序。

•严格控制施工质量，确保结构施工过程中不出现质量问题。

6. 结构监测与验收•建立结构的长期监测机制，跟踪结构使用过程中的变化和变形。

•依据相关规范和标准，进行结构验收，确保结构的安全可靠性。

四、设计流程1. 确定设计任务和目标•确定水工钢筋混凝土结构的设计任务和目标，明确设计要求。

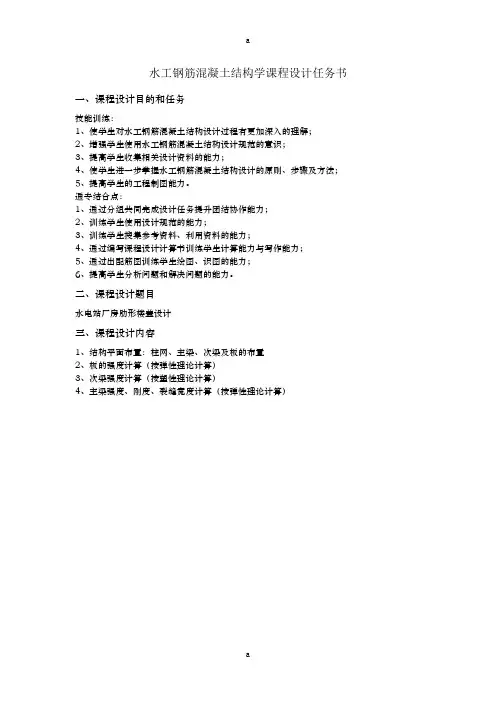

水工钢筋混凝土结构学课程设计任务书一、课程设计目的和任务技能训练：1、使学生对水工钢筋混凝土结构设计过程有更加深入的理解；2、增强学生使用水工钢筋混凝土结构设计规范的意识；3、提高学生收集相关设计资料的能力；4、使学生进一步掌握水工钢筋混凝土结构设计的原则、步骤及方法；5、提高学生的工程制图能力。

通专结合点：1、通过分组共同完成设计任务提升团结协作能力；2、训练学生使用设计规范的能力；3、训练学生搜集参考资料、利用资料的能力；4、通过编写课程设计计算书训练学生计算能力与写作能力；5、通过出配筋图训练学生绘图、识图的能力；6、提高学生分析问题和解决问题的能力。

二、课程设计题目水电站厂房肋形楼盖设计三、课程设计内容1、结构平面布置：柱网、主梁、次梁及板的布置2、板的强度计算（按弹性理论计算）3、次梁强度计算（按塑性理论计算）4、主梁强度、刚度、裂缝宽度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：100）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：30；1：20）（4）、主梁的配筋图（1：30；1：20）及弯矩M、剪力V 的包络图（5）、钢筋明细表及图纸说明四、基本资料1、题号:402、某水力发电站生产副厂房采用现浇钢筋混凝土肋形楼盖，其平面尺寸为L1×L2（见图一及表一）,生产车间的四周外墙均为37 承重砖墙。

3、荷载（1）、楼面活荷载，单位为kN/ m2（见表一）（2）、楼面面层：水磨石地面0.65 kN / m2（3）、楼盖自重：钢筋混凝土容重γ=25 kN/ m3（4）、平顶粉刷：0.25 kN / m24、材料及设计参数（1）、混凝土：C25（2）、钢筋：主梁及次梁纵向受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。

（3）、构件安全系数K取1.2，设计状况取持久状况、环境类别为一类。

图一厂房平面尺寸表1 荷载及题号五、时间安排1 搜集资料和分析资料2学时2 结构平面布置1 学时3 结构荷载计算4 学时4 结构内力计算5 学时5 结构配筋计算 8 学时6 设计说明书和配筋图 10 学时 合计 30 学时六、主要参考资料① 水工混凝土结构设计规范（SLT191-2008） ② 水工建筑物荷载设计规范 （DL5077-2009） ③ 水工钢筋混凝土结构学 教材 ④ 建筑结构静力计算手册 ⑤ 混凝土结构构造手册水电站厂房现浇肋形楼盖课程设计一、平面结构布置柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。

水工钢筋混凝土结构课程设计水工钢筋混凝土结构课程设计一、课程设计目的和意义水工钢筋混凝土结构是土木工程中的重要分支，它在水利工程、港口工程等方面有广泛的应用。

本课程设计旨在通过理论与实践相结合的方式，让学生掌握水工钢筋混凝土结构的设计方法和施工工艺，提高学生的工程实践能力和综合素质。

二、课程设计内容1.理论部分：介绍水工钢筋混凝土结构的基本原理、设计方法和相关规范要求。

包括钢筋混凝土的材料性能、结构设计方法、受力原理等内容。

2.实践部分：通过案例分析和实验模拟，让学生亲自进行水工钢筋混凝土结构的设计和施工过程。

包括设计风格比较、结构布局优化、土壤力学参数测量和分析、施工工艺控制等环节。

三、课程设计步骤1.学生分组：将学生分为若干个小组，每个小组人数不超过5人。

2.阶段1：理论学习。

学生通过阅读教材和相关文献，掌握水工钢筋混凝土结构的基本原理和设计方法。

3.阶段2：案例分析。

每个小组选择一个水工钢筋混凝土结构案例，通过实地考察和文献调研，分析该案例的设计难点和施工要求。

4.阶段3：设计方案制定。

每个小组根据选定的案例，进行结构设计方案论证，包括荷载计算、结构形式选择、受力分析等。

5.阶段4：施工工艺控制。

每个小组根据自己设计的方案，制定相应的施工工艺流程和质量控制措施。

6.阶段5：实验模拟。

每个小组根据设计方案，进行实验模拟，验证设计的可行性和施工工艺的有效性。

7.阶段6：课程总结。

每个小组撰写课程总结报告，包括设计方案的优缺点分析、实验结果的分析和比较等。

四、课程设计评价方式1.设计报告评价：对每个小组的设计报告进行评分，评价指标包括设计方案的合理性、创新性、可行性等。

2.实验模拟评价：对每个小组的实验模拟结果进行评分，评价指标包括模拟结果的准确性、实验操作的规范性等。

3.学生表现评价：对每个小组的学生在小组讨论、实验操作、报告撰写等方面的表现进行评分，评价指标包括学生的主动性、团队合作能力、学科素养等。

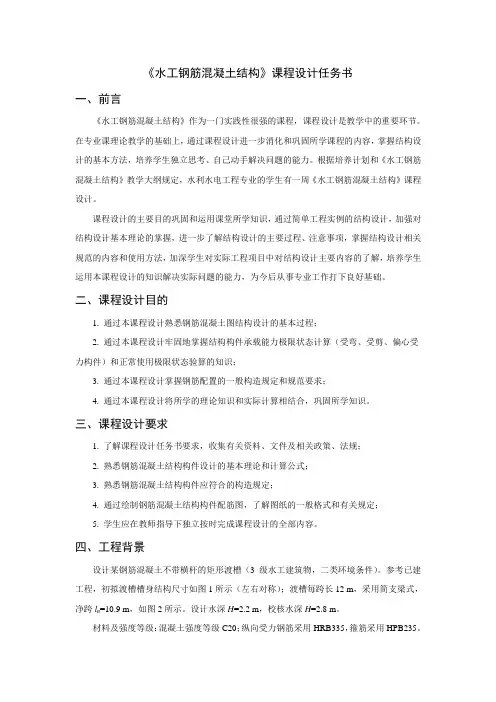

《水工钢筋混凝土结构》课程设计任务书一、前言《水工钢筋混凝土结构》作为一门实践性很强的课程，课程设计是教学中的重要环节。

在专业课理论教学的基础上，通过课程设计进一步消化和巩固所学课程的内容，掌握结构设计的基本方法，培养学生独立思考、自己动手解决问题的能力。

根据培养计划和《水工钢筋混凝土结构》教学大纲规定，水利水电工程专业的学生有一周《水工钢筋混凝土结构》课程设计。

课程设计的主要目的巩固和运用课堂所学知识，通过简单工程实例的结构设计，加强对结构设计基本理论的掌握，进一步了解结构设计的主要过程、注意事项，掌握结构设计相关规范的内容和使用方法，加深学生对实际工程项目中对结构设计主要内容的了解，培养学生运用本课程设计的知识解决实际问题的能力，为今后从事专业工作打下良好基础。

二、课程设计目的1. 通过本课程设计熟悉钢筋混凝土图结构设计的基本过程；2. 通过本课程设计牢固地掌握结构构件承载能力极限状态计算（受弯、受剪、偏心受力构件）和正常使用极限状态验算的知识；3. 通过本课程设计掌握钢筋配置的一般构造规定和规范要求；4. 通过本课程设计将所学的理论知识和实际计算相结合，巩固所学知识。

三、课程设计要求1. 了解课程设计任务书要求，收集有关资料、文件及相关政策、法规；2. 熟悉钢筋混凝土结构构件设计的基本理论和计算公式；3. 熟悉钢筋混凝土结构构件应符合的构造规定；4. 通过绘制钢筋混凝土结构构件配筋图，了解图纸的一般格式和有关规定；5. 学生应在教师指导下独立按时完成课程设计的全部内容。

四、工程背景设计某钢筋混凝土不带横杆的矩形渡槽（3级水工建筑物，二类环境条件）。

参考已建工程，初拟渡槽槽身结构尺寸如图1所示（左右对称）；渡槽每跨长12 m，采用简支梁式，净跨l n=10.9 m，如图2所示。

设计水深H=2.2 m，校核水深H=2.8 m。

材料及强度等级：混凝土强度等级C20；纵向受力钢筋采用HRB335，箍筋采用HPB235。

水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的一种结构形式，具有承载能力强、耐久性好等优点。

本课程设计旨在通过实际案例，探讨水工钢筋混凝土结构的设计原理、计算方法和施工技术，以提高学生对水工结构的设计和施工能力。

二、设计基本原理1. 水工钢筋混凝土结构的功能：承受水压、抵抗水流冲刷、保护基础和结构稳定。

2. 结构设计的基本原则：确定结构的受力形式、选取适当的结构形式、确定荷载和计算设计参数、进行结构计算和验算。

3. 荷载分析：包括静水压力、水流冲击力、地震力等荷载的计算和分析。

三、结构设计步骤1. 确定结构形式：根据工程需求、场地条件和荷载要求，选择合适的结构形式，如重力坝、溢流堰、水闸等。

2. 确定结构尺寸：根据结构的受力特点和荷载要求，确定结构的尺寸和截面形状。

3. 计算结构荷载：根据实际情况，计算结构所受的静水压力、水流冲击力、地震力等荷载。

4. 进行结构计算：根据结构的力学性能和设计要求，进行结构的受力分析和计算。

5. 设计构造与配筋：确定结构的构造形式和配筋方案，保证结构的安全性和稳定性。

6. 编制施工图纸：根据设计计算结果，编制详细的施工图纸，指导实际施工过程。

四、施工技术要点1. 模板工程：模板的搭设要牢固稳定，保证混凝土浇筑过程中的准确性和质量。

2. 钢筋工程：钢筋的布置要符合设计要求，保证结构的受力性能。

3. 混凝土浇筑工程：控制混凝土的配合比例和浇筑工艺，保证混凝土的均匀性和强度。

4. 防水处理：采取合适的防水措施，防止结构受到水的渗透和侵蚀。

5. 结构验收：对已完成的水工钢筋混凝土结构进行验收，检查结构的质量和安全性。

五、案例分析以水坝工程为例，进行水工钢筋混凝土结构的设计和施工。

根据工程要求和场地条件，选择重力坝作为结构形式。

根据设计荷载和地质勘察报告，确定结构尺寸和截面形状。

通过荷载分析和结构计算，确定结构的受力分布和配筋方案。

根据设计结果，编制施工图纸，指导实际施工过程。

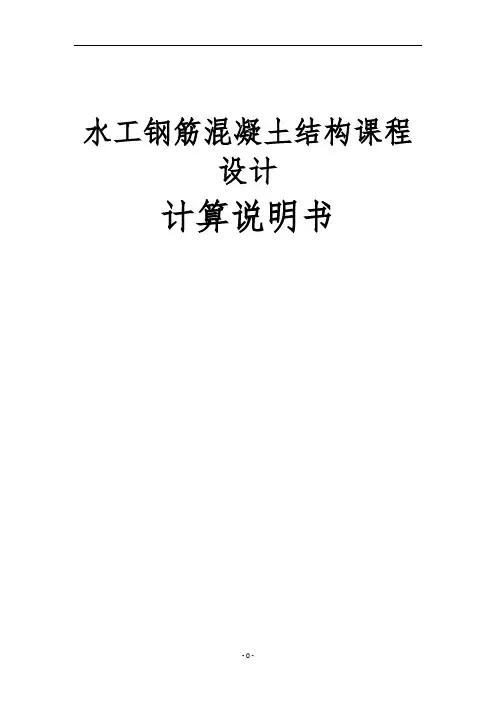

水工钢筋混凝土结构课程设计计算说明书一、拟定轨道梁的截面尺寸T 型梁截面尺寸：b=600mm ，h=1600mm ，f h =300mm ，f b =1600mm 。

梁的净跨度m 7.6）26.0-7（l n =÷=，支座宽度a=0.6m>0.05m 365.03.705.0l c =⨯=,故计算弯矩时梁的计算跨度0l =1.05n l =1.05⨯6.7=7.035m ，为了简化计算，此处简化为7m ，即0l =7m 。

二、T 型梁所受荷载钢筋混凝土T 形梁的自重：)/（75.2125）6.09.03.01.1（g k m kN =⨯⨯+⨯= 门座起重机的自重：kN N G k 19501019510)10195(43=⨯=⨯⨯= 门座起重机的起重量：kN N Q k 100101010)1010(43=⨯=⨯⨯=混凝土强度等级采用C25（因工作桥纵梁处于露天），纵筋采用ІІ级（HPB335）钢筋，箍筋采用І级(HPB235)钢筋。

由附表可查得材料强度设计值c ƒ=12.5N/2mm ,y ƒ=310N/2mm ,yv ƒ=210N/2mm 。

荷载分项系数G γ=1.05，Q γ=1.5(起重机械荷载)，结构安全级别为ІІ级，结构重要性系数0γ=1.0，正常运营期为持久状况，设计状况系数ψ=1.0，结构系数d γ=1.2。

三、内力计算1. 集中荷载作用下的内力计算梁上作用的集中活荷载是门座起重机自重k G 2和其起重力k Q ，门座起重机自重大小不变位置可变；门座起重机起重量的大小和位置均可变化,但其对梁的荷载作用通过门座起重机的轮子传地到梁上。

活荷载需要考虑各种可能的不利作用方式。

利用书本上附录八可计算出集中荷载作用下各跨十分点截面上的最大与最小弯矩值及支座截面的最大与最小剪力值。

其计算公式为0Ql M α=或0Gl M α=Q V β=或G V β=集中荷载计算值：由于门座起重机有四条腿，每条腿由两个轮子支撑，因此其作用在梁上的集中载荷为（k G +k Q ）/8。

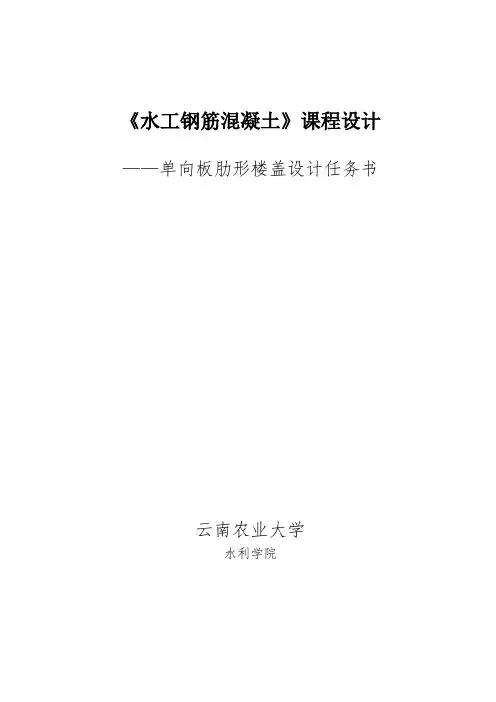

《水工钢筋混凝土》课程设计——单向板肋形楼盖设计任务书云南农业大学水利学院钢筋混凝土单向板肋形楼盖课程设计任务书一、设计目的l、了解钢筋混凝土结构设计的一般程序和内容；2、了解单向板肋梁楼盖的荷载传递途径及计算简图；3、熟悉弹性理论的设计方法；4、了解内力包络图及材料图的绘制方法；5、掌握现浇钢筋混凝土结构施工图的表达方式。

二、设计资料l、结构形式某建筑为内框架承重体系的多层砖混结构，采用整体式钢筋混凝土单向板肋梁楼盖，结构平面布置图如图1-1所示。

外墙为370mm厚砖砌体，内框架为400X400mm钢筋混凝土柱。

图示范围内不考虑楼梯间。

2、楼面构造30mm厚水磨石地面(10mm厚面层，20mm厚水泥砂浆打底)，板底有15mm厚石灰砂浆抹灰。

现浇钢筋混凝土楼板。

3、荷载永久荷载：包括梁、楼板及构造层自重。

钢筋混凝土容重为25kN/m3，水泥砂浆容重20 kN/m3，石灰砂浆容重17 kN/m3，水磨石地面容重0.65 kN/m2。

可变荷载：楼面均布活荷载标准值X kN/m2。

（取值见下表）4、材料混凝土：C25钢筋：板 HPB235级梁主筋HRB335级，箍筋HPB235级三、设计内容l、结构布置确定柱网尺寸，布置主次梁，选择构件截面尺寸，绘制楼盖结构平面布置图。

2、梁板的设计1）板的设计按塑性方法计算主梁的内力，进行板的正截面承载力计算，绘制板的配筋图。

2）次梁设计按塑性方法计算主梁的内力，计算次梁的正截面、斜截面承载力，绘制次梁的配筋图。

3）主梁设计按弹性方法计算主梁的内力，绘制主梁的弯矩、剪力包络图，根据包络图计算主梁正截面、斜截面承载力，并绘制主梁的抵抗弯矩图及配筋图。

3、绘制结构施工图绘制楼盖结构平面布置图，板配筋布置图及主梁、次梁配筋详图，主梁的抵抗弯矩图，并作钢筋明细表，最后完成楼盖施工图两张。

四、基本要求：1、完成结构计算书一份。

要求内容完整，书写整齐，计算成果尽量表格化，并装订成册。

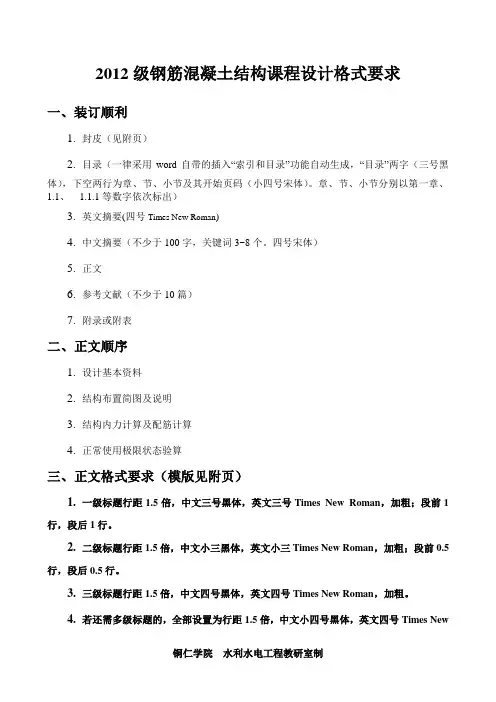

2012级钢筋混凝土结构课程设计格式要求一、装订顺利1.封皮（见附页）2.目录（一律采用word自带的插入“索引和目录”功能自动生成，“目录”两字（三号黑体），下空两行为章、节、小节及其开始页码（小四号宋体）。

章、节、小节分别以第一章、1.1、 1.1.1等数字依次标出）3.英文摘要(四号Times New Roman)4.中文摘要（不少于100字，关键词3~8个。

四号宋体）5.正文6.参考文献（不少于10篇）7.附录或附表二、正文顺序1.设计基本资料2.结构布置简图及说明3.结构内力计算及配筋计算4.正常使用极限状态验算三、正文格式要求（模版见附页）1.一级标题行距1.5倍，中文三号黑体，英文三号Times New Roman，加粗；段前1行，段后1行。

2.二级标题行距1.5倍，中文小三黑体，英文小三Times New Roman，加粗；段前0.5行，段后0.5行。

3.三级标题行距1.5倍，中文四号黑体，英文四号Times New Roman，加粗。

4.若还需多级标题的，全部设置为行距1.5倍，中文小四号黑体，英文四号Times NewRoman，加粗。

5.正文行距1.5倍，中文小四宋体，英文小四Times New Roman。

四、打印及装订要求1.正文一律采用计算机编辑，激光打印机打印，A4规格纸输出，页边距推荐采用左3右2，上下页边距均为2.54。

2.均采用双面打印。

3.页眉设置为钢筋混凝土结构课程设计，页码用五号Times New Roman，居中。

附页1：封皮钢筋混凝土结构课程设计设计题目:姓名：学号：年级专业：指导老师：提交时间：附页2：第三章结构内力计算及配筋3.1 工作桥面板内力计算3.1.1 工作桥面板计算简图参考文献格式：a.连续出版物（期刊）［序号］主要责任者．文献题名［J］．刊名，出版年份，卷号(期号)：起止页码．例如:［1］袁庆龙，候文义．Ni-P合金镀层组织形貌及显微硬度研究［Ｊ］．贵州大学学报，2001，32(1)：51-53.b．专著［序号］主要责任者．文献题名［Ｍ］．出版地：出版者，出版年：起止页码．例如：［3］刘国钧，王连成．图书馆史研究［Ｍ］．北京：高等教育出版社，1979：15-18，31．c.论文集［序号］主要责任者．文献题名[Ｃ]∥主编．论文集名．出版地：出版者，出版年：起止页码．例如：［６］孙品一．高校学报编辑工作现代化特征［Ｃ］．中国高等学校自然科学学报研究会．科技编辑学论文集(2)．北京：北京师范大学出版社，1998：10-22．d．学位论文[序号］主要责任．文献题名［Ｄ］．保存地：保存单位，年份．如：［７］张和生．地质力学系统理论［Ｄ］．贵阳：贵州大学，1998．e．报告［序号］主要责任．文献题名［Ｒ］．报告地：报告会主办单位，年份．例如：［９］冯西桥．核反应堆压力容器的LBB分析［Ｒ］.北京：清华大学核能技术设计研究院，1997．f．专利文献［序号］专利所有者．专利题名［P］．专利国别：专利号，发布日期．例如：［１１］姜锡洲．一种温热外敷药制备方案［Ｐ］．中国专利：881056078，1983-08-12．g．国际、国家标准［序号］标准代号，标准名称［S］．出版地：出版者，出版年．例如：[1]GB/T16159—1996，汉语拼音正词法基本规则［S］．北京：中国标准出版社，1996．。

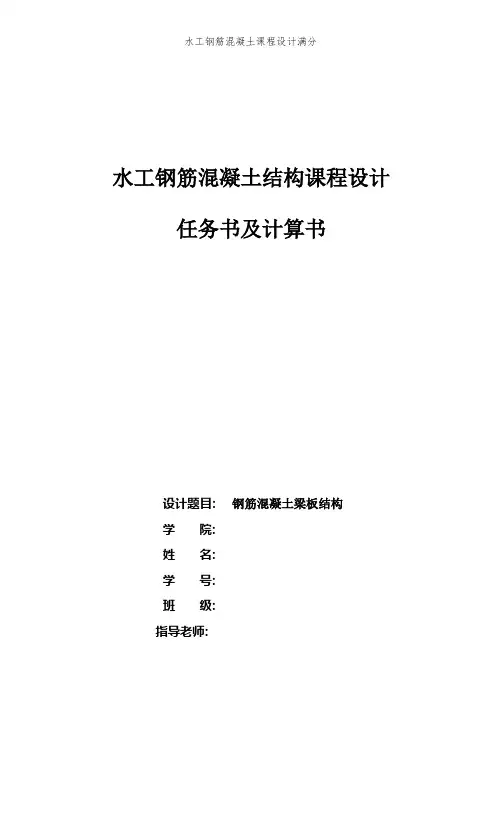

水工钢筋混凝土结构课程设计任务书及计算书设计题目: 钢筋混凝土梁板结构学院:姓名:学号:班级:指导老师:目录一、设计任务书3二、板的设计6三、次梁设计9四、主梁设计13五、结论21六、参考文献21一、《水工钢筋混凝土结构学》课程设计任务书(一)、设计课题与目的某建筑钢筋混凝土单向板肋形楼盖设计。

(1)了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定;(2)通过板及次梁的计算,熟练掌握考虑塑性内力重分布的计算方法;(3)通过主梁的计算,熟练掌握按弹性理论分析内力的方法,并熟悉内力包络图与材料图的绘制方法;(4)了解并熟悉现浇梁板的有关构造要求;(5)掌握钢筋混凝土结构施工图的表达方式与制图规定,进一步提高制图的基本技能;(二)、主要内容1、设计资料:根据初步设计成果,提出设计资料及数据如下:(1) 楼层平面如任务书附图1所示。

墙体厚度370mm。

楼梯位于该层平面的外部,本设计不予考虑。

楼盖采用整体式单向板肋形结构。

(2)该建筑位于非地震区。

(3) 建筑物安全级别为二级。

(4)结构环境类别一类。

(5)建筑材料等级:混凝土强度等级:梁、板、C20级。

钢筋:板中钢筋、梁中箍筋、构造钢筋I级,梁中受力筋II级。

(6)荷载:钢筋混凝土重力密度为25kN/m3。

楼面活荷载标准值:6kN /m2。

楼面做法:楼面面层用20mm厚水泥砂浆抹面(重力密度为20kN/m3),板底及梁用15mm厚石灰砂浆抹底(重力密度为17kN/m3)(7) 结构平面布置及初估尺寸:板伸入墙内120mm,次梁伸入墙内240mm,主梁伸入墙内370mm;柱的截面尺寸b×h= 400 mm×400 mm。

板厚h＝______mm。

(自己定)次梁:高h＝______mm,宽b＝______mm。

(自己定)主梁:高h＝______mm,宽b＝______mm。

(自己定)(8) 采用的规范:水工混凝土结构设计规范(现在就按课本规定来做),建筑结构荷载规范。

《混凝土结构设计实训》课程设计任务书题目整体式单向板肋梁楼盖设计系别专业班级学号学生姓名起讫日期指导教师职称教研室主任日期江西科技学院教务处印制填表说明1．课程设计（论文）书第一项、第二项内容由指导教师填写，由所属教研室主任审定后下达到学生。

2．课程设计（论文）书第三项、第四项、第六项内容由学生填写，由指导教师审定。

3．课程设计（论文）完成后，与课程设计图纸（论文）、计算书（调研报告）等用专用文件袋装齐亲自交给指导教师，待指导教师确认资料完整后方可。

4．课程设计（论文）完成后，由指导教师评阅，签署评语，并评定学生成绩，由所属教研室主任审查。

一、课程设计（论文）的要求和内容（包括设计资料、设计要求、设计内容） （一）设计资料某仓库楼盖，采用现浇钢筋混凝土肋形楼盖其结构平面布置如图1所示。

图11）楼面构造做法：20mm 厚水泥砂浆面层，12mm 厚板底纸筋抹灰。

2）可变荷载：其标准值为7.0kN/m 23）永久荷载分项系数为1.2，可变荷载分项系数为1.3（由于楼面活荷载标准值>4.0kN/m2）4）材料选用：混凝土采用C30（c f =14.3N/mm 2, t f =1.43N/mm 2） 5）钢筋 ：梁中受力主筋采用HRB335级钢筋（y f =300N/mm 2） 其余采用HPB235级钢筋（y f =210N/mm 2）（二）设计要求1）加强自觉性和独立性。

自觉性建立在对课程设计的重要性及各项环节的必要性的充分认识和理解的基础上，自觉性主要表现在要主动、积极。

独立性要求同学独立思考，独立解决问题，不依赖教师，不依赖教材。

2）应切实注意结构设计的正确、熟练、规范，正确是基础，熟练出效率，规范才能保证正确、熟练。

3）学会使用规范、手册及各种参考图集，尽可能少依赖教材。

4）同组同学之间要注意协作配合。

（三）设计内容完成设计计算书一份并绘制结构施工图。

内容包括： 1）结构平面布置图：主梁、次梁及板的布置； 2）板、次梁和主梁的截面尺寸拟定；3）板、次梁和主梁的荷载计算、内力计算（板、次梁按塑性方法，主梁按 弹性方法）；4）构件截面配筋计算，并绘制结构施工图。

目录1.课程设计的目的———-—-——————-———03 2。

课程设计题目描述和要求-—-————-————04 3.课程设计报告内容——---—-———-—-——043。

1楼面梁格布置和构件截面尺寸拟定——--———04 3.2板的设计—-————-——-———-——-—053.2.1计算简图3.2。

2荷载计算3。

2。

3板的内力计算3。

2。

4板的受力钢筋计算3。

2。

5板的构造钢筋与板配筋详图（CAD绘图)3。

3次梁的设计—-————-————--—-—093。

3。

1计算简图3.3。

2荷载计算3。

3。

3次梁的内力计算3。

3。

4次梁的正截面和斜截面承载力计算3。

3.5次梁配筋详图（CAD绘图）3.4主梁的设计-——————--—--——————133.4.1计算简图3.4.2荷载计算3.4。

3主梁的内力计算3.4。

4主梁的正截面承载力计算3。

4.5主梁的斜截面承载力计算3。

4。

6主梁的附加吊筋（附加横向钢筋）的计算3。

4。

7主梁配筋详图(CAD绘图)4。

结论———-——-———-———-——-—-——22 参考书目—————-———————-——————231.课程设计目的钢筋混凝土结构课程设计是水工钢筋混凝土结构教学计划中的一个重要的实践性教学环节，对培养和提高学生的水工结构设计基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1).通过课程设计训练，了解水工钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际水工结构设计工作奠定初步基础.2）.复习巩固加深所学的钢筋混凝土基本构件中受弯构件和钢筋混凝土梁板结构设计等章节的理论知识。

3）.掌握钢筋混凝土肋梁楼盖的一般设计方法,诸如:①进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图;②掌握弹性理论和塑性理论的设计方法;③掌握内力包络图和抵抗弯矩图的绘制方法;④了解构件设计的重要性，掌握现浇梁板的有关构造要求；⑤掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；4）.学习结构施工图的绘制和结构计算书的编制方法，培养查阅技术规范和工程手册的能力，合理确定设计参数。

目录一、基本资料二、楼盖的平面结构布置三、板的设计1、确定板的计算跨度及计算简图2、荷载计算3、力计算4、配筋计算5、确定各种构造钢筋6、绘制板的配筋示意图四、次梁的设计1、确定计算跨度及计算简图2、荷载计算3、力计算4、正截面强度计算5、根据计算结果和构造要求，绘制配筋示意图。

五、主梁的设计1、确定计算跨度及计算简图2、荷载计算3、力计算4、主梁正截面和斜截面承载力计算5、主梁吊筋计算6、正常使用极限状态验算一、基本资料1、荷载（1）、楼面活荷载，单位为6.5kN/m2。

（2）、楼面面层：水磨石地面0.65 kN/m2。

（3）、楼盖自重：钢筋混凝土容重γ=25 kN/m3。

（4）、平顶粉刷：0.25 kN/m2。

2、平面尺寸为：29.0×16.2m23、材料及设计参数（1）、混凝土：C20或C25（2）、钢筋：主梁及次梁纵向受力筋用II级钢筋，板及梁的其他钢筋可以采用I级。

（3）、构件安全等级为二级，设计状况去持久状况、环境类别为一类。

（4）、各种系数的确定γd=1.2 γG=1.05 γQ=1.2 依据（3）得γ0=1.0 ψ=1.0二、楼盖的结构平面布置1、确定主梁跨度7.2m，次梁的跨度为5.4m，板的跨度2.4m,主梁每跨布置两根次梁。

2、板厚应满足h B≥80mm，（一般取h B在l/40～l/30之间）。

经计算取h B=100mm3、次梁截面高度应满足hc=l/18~l/12=5400/18~5400/12=(300~450)mm.。

考虑到楼面活荷载比较大，取h c=450mm。

截面宽度取b c=250mm。

4、主梁的截面高度应满足h z=l/15~l/10=7200/15~7200/10=(521.4~912.5)mm，取h z=650mm。

截面宽度取为b z=400mm。

5、柱的截面尺寸为：450×450mm2（已知）楼盖结构平面布置图见图1。

图1 楼盖结构平面布置图三、板的设计（按弹性理论计算） 1、确定板的计算跨度及计算简图：当按弹性理论计算时，其计算跨度为：中跨：l c =2400mm 0.1l c =240mm b=b c =250mm>0.1l c l n =l c －b=2400－250=2150mm 取 l 0=1.1l n =2365mm边跨：a=120mm h B =100mm<a l n =2500－b c /2－120=2250mm 取l 0= l n +0.5（h B +b ）=2250+0.5×(100+250)=2430mm2、荷载计算 取1m 宽板计算：面层 m KN /65.01=⨯水磨石每平方米重 板自重 m KN /5.21.0251=⨯=⨯⨯γ板厚平顶粉刷 0.25KN/1=⨯每平方米重m板的恒载标准：m kN g k /4.325.05.265.0=++=活荷载标准值：m KN p k /5.61=⨯=标准值恒载设计值：m KN g k G /57.305.14.3g =⨯==γ 活载设计值：m KN q q k Q /8.72.15.6=⨯==γ 设计值总和：m KN q g k Q k Q /37.118.757.3=+=+γγ 3、力计算按弹性理论计算，由于边跨与中跨的跨度相差不到10%，可采用等跨表格计算。
