【CN209947130U】一种积木式挂箱模块安装结构【专利】

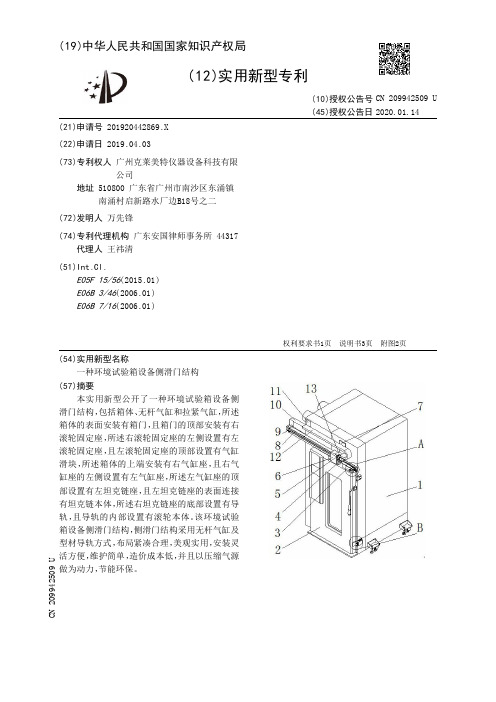

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442869.X(22)申请日 2019.04.03(73)专利权人 广州克莱美特仪器设备科技有限公司地址 510800 广东省广州市南沙区东涌镇南涌村启新路水厂边B18号之二(72)发明人 万先锋　(74)专利代理机构 广东安国律师事务所 44317代理人 王祎清(51)Int.Cl.E05F 15/56(2015.01)E06B 3/46(2006.01)E06B 7/16(2006.01)(54)实用新型名称一种环境试验箱设备侧滑门结构(57)摘要本实用新型公开了一种环境试验箱设备侧滑门结构，包括箱体、无杆气缸和拉紧气缸，所述箱体的表面安装有箱门，且箱门的顶部安装有右滚轮固定座，所述右滚轮固定座的左侧设置有左滚轮固定座，且左滚轮固定座的顶部设置有气缸滑块，所述箱体的上端安装有右气缸座，且右气缸座的左侧设置有左气缸座，所述左气缸座的顶部设置有左坦克链座，且左坦克链座的表面连接有坦克链本体，所述右坦克链座的底部设置有导轨，且导轨的内部设置有滚轮本体。

该环境试验箱设备侧滑门结构，侧滑门结构采用无杆气缸及型材导轨方式，布局紧凑合理，美观实用，安装灵活方便，维护简单，造价成本低，并且以压缩气源做为动力，节能环保。

权利要求书1页 说明书3页 附图2页CN 209942509 U 2020.01.14C N 209942509U权　利　要　求　书1/1页CN 209942509 U1.一种环境试验箱设备侧滑门结构，包括箱体（1）、无杆气缸（8）和拉紧气缸（18），其特征在于：所述箱体（1）的表面安装有箱门（2），且箱门（2）的顶部安装有右滚轮固定座（3），所述右滚轮固定座（3）的左侧设置有左滚轮固定座（4），且左滚轮固定座（4）的顶部设置有气缸滑块（5），并且气缸滑块（5）的外侧安装有滑块连接板（6），所述箱体（1）的上端安装有右气缸座（7），且右气缸座（7）的左侧设置有左气缸座（9），并且左气缸座（9）的左侧安装有加长固定座（10），所述左气缸座（9）的顶部设置有左坦克链座（11），且左坦克链座（11）的表面连接有坦克链本体（12），并且坦克链本体（12）的底部安装有右坦克链座（13），所述右坦克链座（13）的底部设置有导轨（14），且导轨（14）的内部设置有滚轮本体（15），所述箱体（1）的下端安装有拉紧气缸（18），且拉紧气缸（18）的一端设置有拉紧块（17），所述箱门（2）的表面安装有拉紧耳（16），所述右滚轮固定座（3）的内部贯穿有连接杆（19）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920672648.1(22)申请日 2019.05.13(73)专利权人 王林克地址 515000 广东省汕头市澄海区莲下镇槐东村北新4巷14号(72)发明人 王林克　(74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 谢肖雄(51)Int.Cl.A63H 33/00(2006.01)(54)实用新型名称一种多功能过家家盒子玩具(57)摘要本实用新型公开了一种多功能过家家盒子玩具，包括箱体、支撑腿、装饰架、置物架和收纳盘，所述的箱体包括两个中心对称的半箱体，其中两个半箱体的顶部通过铰接座与一提手铰接，且两个半箱体的底部通过卡扣结构相扣合，所述的半箱体的顶部设有限位机构，所述的半箱体内侧的四个角均设有与支撑腿适配的安装孔，且支撑腿可拆卸的设于安装孔内，所述的半箱体的外表面设有数个插孔，且装饰架、置物架和收纳盘均设有与插孔适配的插柱。

本实用新型设计合理，结构简单，外形美观，增加小朋友的玩耍兴趣，收纳空间大，体积小，易于携带和收纳，安装拆卸方便，具有推广价值。

权利要求书1页 说明书3页 附图8页CN 209984940 U 2020.01.24C N 209984940U权　利　要　求　书1/1页CN 209984940 U1.一种多功能过家家盒子玩具，其特征在于：包括箱体、支撑腿、装饰架、置物架和收纳盘，所述的箱体包括两个中心对称的半箱体，其中两个半箱体的顶部通过铰接座与一提手铰接，且两个半箱体的底部通过卡扣结构相扣合，所述的半箱体的顶部设有限位机构，所述的半箱体内侧的四个角均设有与支撑腿适配的安装孔，且支撑腿可拆卸的设于安装孔内，所述的半箱体的外表面设有数个插孔，且装饰架、置物架和收纳盘均设有与插孔适配的插柱。

2.根据权利要求1所述的一种多功能过家家盒子玩具，其特征在于：每个所述的半箱体的底部均设有两个滚轮。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920282881.9(22)申请日 2019.03.06(73)专利权人 山东沃柏斯实验室工程有限公司地址 266000 山东省青岛市城阳区正阳路285号508(72)发明人 张学亮　张学星　林朋　李建　冯膑　刘善标　刘晓霞　(51)Int.Cl.B01L 9/02(2006.01)(54)实用新型名称一种智能模块化仪器台(57)摘要本实用新型公开了一种智能模块化仪器台，属于实验室家具技术领域，包括仪器台面、固定设置在仪器台面底部的仪器台底柜和对称分布在仪器台底柜两侧的弧形附件，其中，弧形附件与仪器台底柜拼接之后为一个整体共同支撑仪器台面，当弧形附件与仪器台底柜拆分之后，拆开后仪器台底柜上的断面可以与实验室家具中的操作台等其他功能组件自由组合成新仪器台，可以实现该模块化仪器台与其他实验室功能组件间的自由组合，实现了实验室仪器台布局形式的灵活多变，并且拆开后仪器台底柜上的断面与其他实验室功能组件的断面大小一致，可以实现该仪器台底柜与其他实验室功能组件间的完美拼接，提高了实验室家具的美观性和灵活性。

权利要求书1页 说明书3页 附图3页CN 209772177 U 2019.12.13C N 209772177U权　利　要　求　书1/1页CN 209772177 U1.一种智能模块化仪器台，其特征在于，所述智能模块化仪器台包括仪器台面、固定设置在所述仪器台面底部的仪器台底柜和对称分布在所述仪器台底柜两侧的弧形附件，其中，所述弧形附件与所述仪器台底柜之间为拼接连接，且所述弧形附件与所述仪器台底柜拼接之后为一个整体。

2.根据权利要求1所述的智能模块化仪器台，其特征在于，所述仪器台面的直径大于所述弧形附件与所述仪器台底柜拼接形成的整体的直径。

3.根据权利要求1所述的智能模块化仪器台，其特征在于，所述弧形附件与所述仪器台底柜拼接之后为一个圆柱体。

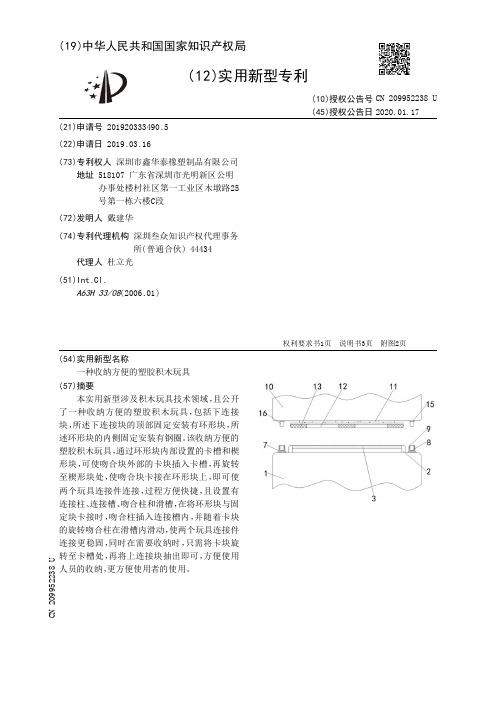

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333490.5(22)申请日 2019.03.16(73)专利权人 深圳市鑫华泰橡塑制品有限公司地址 518107 广东省深圳市光明新区公明办事处楼村社区第一工业区木墩路25号第一栋六楼C段(72)发明人 戴建华　(74)专利代理机构 深圳叁众知识产权代理事务所(普通合伙) 44434代理人 杜立光(51)Int.Cl.A63H 33/08(2006.01)(54)实用新型名称一种收纳方便的塑胶积木玩具(57)摘要本实用新型涉及积木玩具技术领域，且公开了一种收纳方便的塑胶积木玩具，包括下连接块，所述下连接块的顶部固定安装有环形块，所述环形块的内侧固定安装有钢圈。

该收纳方便的塑胶积木玩具，通过环形块内部设置的卡槽和楔形块，可使吻合块外部的卡块插入卡槽，再旋转至楔形块处，使吻合块卡接在环形块上，即可使两个玩具连接件连接，过程方便快捷，且设置有连接柱、连接槽、吻合柱和滑槽，在将环形块与固定块卡接时，吻合柱插入连接槽内，并随着卡块的旋转吻合柱在滑槽内滑动，使两个玩具连接件连接更稳固，同时在需要收纳时，只需将卡块旋转至卡槽处，再将上连接块抽出即可，方便使用人员的收纳，更方便使用者的使用。

权利要求书1页 说明书3页 附图2页CN 209952238 U 2020.01.17C N 209952238U权　利　要　求　书1/1页CN 209952238 U1.一种收纳方便的塑胶积木玩具，包括下连接块(1)和上连接块(10)，其特征在于：所述下连接块(1)的顶部固定安装有环形块(2)，所述环形块(2)的内侧固定安装有钢圈(3)，所述钢圈(3)的内侧壁开设有卡槽(4)，所述钢圈(3)的内侧壁固定安装有连接片(5)，所述连接片(5)远离钢圈(3)的一侧固定安装有楔形块(6)，所述下连接块(1)的顶部固定安装有数量为两个且分别位于环形块(2)左右侧的连接柱(7)，两个所述连接柱(7)的内部均开设有连接槽(8)，两个所述连接槽(8)的槽内壁均固定安装有增阻层(9)，所述上连接块(10)的底部固定安装有固定块(11)，所述固定块(11)的底部固定安装有吻合块(12)，所述吻合块(12)的外部固定安装有数量为四个的卡块(13)，所述上连接块(10)的底部开设有数量为两个且分别位于固定块(11)左右侧的滑槽(14)，两个所述滑槽(14)的内部均活动安装有吻合柱(15)，两个所述吻合柱(15)与上连接块(10)连接处均活动安装有平衡块(16)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219417.5(22)申请日 2019.02.21(73)专利权人 赤峰斯尔福泡棉制品有限公司地址 024000 内蒙古自治区赤峰市松山区安庆镇松山工业园区标准化厂房1期6、7号(72)发明人 王树永　(51)Int.Cl.A63H 33/04(2006.01)A63H 33/26(2006.01)(54)实用新型名称一种新型磁力积木(57)摘要一种新型磁力积木，它涉及儿童玩具领域，具体涉及一种新型磁力积木。

基座内部开有通孔，卡槽、限位柱、一号卡扣均设置在基座内侧；卡边设置在磁铁座外侧，磁铁座内部为磁铁槽，磁铁安装在磁铁槽中，磁铁座卡入限位柱之间，卡边卡入卡槽；卡块和二号卡扣设置在底盖表面，底盖安装在基座上表面，卡块卡入卡槽内部，二号卡扣与一号卡扣卡接。

采用上述技术方案后，本实用新型有益效果为：其设计简单，特殊的结构保证了磁铁的位置牢固，在两磁石吸合后处于水平状态，不但安装方便，并且儿童无法轻易拆卸，提高了玩具的使用寿命。

权利要求书1页 说明书3页 附图3页CN 209500787 U 2019.10.18C N 209500787U权　利　要　求　书1/1页CN 209500787 U1.一种新型磁力积木，其特征在于：它包含玩具本体(1)、基座安装孔(2)、基座(3)、卡槽(4)、限位柱(5)、一号卡扣(6)、磁铁座(7)、卡边(8)、底盖(9)、卡块(10)、二号卡扣(11)、通孔(12)、磁铁槽(13)、磁铁(14)；基座安装孔(2)开设在玩具本体(1)上，基座(3)卡入基座安装孔(2)内部安装，基座(3)内部中心位置开有通孔(12)，卡槽(4)、限位柱(5)、一号卡扣(6)均设置在基座(3)内侧；卡边(8)设置在磁铁座(7)外侧，磁铁座(7)内部为磁铁槽(13)，磁铁(14)安装在磁铁槽(13)中，磁铁座(7)卡入限位柱(5)之间，磁铁座(7)上的卡边(8)卡入基座(3)内部的卡槽(4)，且磁铁座(7)的头部穿出通孔(12)；卡块(10)和二号卡扣(11)设置在底盖(9)表面，底盖(9)覆盖安装在基座(3)上表面，卡块(10)卡入卡槽(4)内部，二号卡扣(11)与一号卡扣(6)卡接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920441603.3(22)申请日 2019.04.02(73)专利权人 繁昌县繁阳镇城关幼儿园地址 241000 安徽省芜湖市繁昌县繁阳镇城关幼儿园

(72)发明人 魏帮琴　杨艳　汤德华　戴俐　胡善琴　

(74)专利代理机构 北京中政联科专利代理事务所(普通合伙) 11489代理人 刘棚滔

(51)Int.Cl.A63H 33/04(2006.01)

A63H 33/08(2006.01)

A63K 3/04(2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种拼插建构式积木(57)摘要本实用新型属于益智游戏设备技术领域，具体地说，本实用新型涉及一种拼插建构式积木，所述积木包括有能够相互拼接的底座、主杆组件和限位组件，所述主杆组件包括有若干个长度不同的平底主杆和若干个长度不同的半底主杆，所述限位组件包括有若干个长度不同的限位卡杆和若干个长度不同的单边卡杆，所述底座包括为长条状的矩形平板，所述平底主杆的两侧设置有若干个沿着自身长度方向交错分布的卡接口，所述半底主杆的两侧设置有若干个沿着自身长度方向交错分布的卡接口，所述半底主杆的端部设置有L型缺口，所述单边卡杆的一侧沿着自身的长度方向间隔设置有若干个限位卡口，有足够的空间供人互动游戏，大大增加了积木形成组合体后的娱乐性。

权利要求书1页 说明书5页 附图5页CN 209828271 U2019.12.24

CN 209828271 U1.一种拼插建构式积木，其特征在于：所述积木包括有能够相互拼接的底座(1)、主杆组件(2)和限位组件(3)，所述主杆组件(2)包括有若干个长度不同的平底主杆(4)和若干个长度不同的半底主杆(5)，所述限位组件(3)包括有若干个长度不同的限位卡杆(6)和若干个长度不同的单边卡杆(7)，所述底座(1)包括为长条状的矩形平板，所述平底主杆(4)的两侧设置有若干个沿着自身长度方向交错分布的卡接口(41)，所述半底主杆(5)的两侧设置有若干个沿着自身长度方向交错分布的卡接口(41)，所述半底主杆(5)的端部设置有L型缺口(51)，所述限位卡杆(6)为U型结构，所述单边卡杆(7)的一侧沿着自身的长度方向间隔设置有若干个限位卡口(71)。2.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述矩形平板上设置有若干个供主杆组件(2)端部插接的插接孔(11)，所述矩形平板的底部两端安装有支撑块(10)。3.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述矩形平板上沿着自身长度方向设置有长条形的滑槽(12)和若干个能够与滑槽(12)滑动配合的滑块(13)，所有所述滑块(13)均设置有供主杆组件(2)插接的插接孔(11)。4.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述半底主杆(5)包括有能够转动配合的第一半截主杆(8)和第二半截主杆(9)，所述第一半截主杆(8)的一端安装有圆柱头(81)，所述第二半截主杆(9)的一端设置有供圆柱头(81)插接的圆柱孔(91)，所述圆柱头(81)的轴线与半底主杆(5)的长度方向平行。5.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述限位卡杆(6)的开口方向设置有合并开口(61)，所述合并卡口的宽度等于半底主杆(5)宽度的两倍。6.根据权利要求2或3所述的一种拼插建构式积木，其特征在于：所述插接孔(11)的面积与平底主杆(4)的截面面积相同。7.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述限位卡口(71)的深度等于限位卡杆(6)宽度的一半。8.根据权利要求1所述的一种拼插建构式积木，其特征在于：所述平底主杆(4)的卡接口(41)和半底主杆(5)卡接口(41)的深度均与单边卡杆(7) 的限位卡口(71)的深度相等。
