互通跨越高速公路施工组织设计

跨越高速公路施工方案
跨越高速公路的施工方案是一项重要而具有挑战性的工程任务。

为了确保施工过程的安全和顺利进行，需要制定详细的施工方案，并遵守相关的法规和要求。

首先，需要进行地质勘察和工程测量，以确定高速公路的几何和地质情况。

根据测量结果，制定出精确的施工方案。

其次，根据施工方案，确定合适的施工方法和工艺。

考虑到施工过程中对交通的影响，可以选择在夜间进行施工，以减少对交通的影响。

同时，还要考虑施工期间的交通管制措施，确保施工区域的安全。

在施工方案中，还需要考虑到各种施工设备和工具的选择和使用。

根据具体的工程要求和施工条件，选择适当的起重机、钢筋加工设备和挖掘机等施工设备，确保施工的高效进行。

另外，需要考虑到施工过程中的安全措施。

在施工区域设置明显的标志和警示牌，提醒驾驶员注意施工区域。

并且，组织专门的人员进行交通管制，确保施工的安全进行。

最后，在施工方案中还需要制定施工质量管理措施。

对于建筑材料的选择和使用，需要符合相关标准和规范。

同时，还需要进行定期检查和测试，确保施工质量的达到要求。

总之，跨越高速公路的施工方案需要综合考虑各种因素，以确保施工过程的安全和顺利进行。

通过认真制定施工方案，并严
格按照相关要求执行，可以有效地降低施工风险，保证工程质量的提高。

跨越高速公路施工方案一、背景高速公路建设需要考虑到各种因素，其中之一便是如何跨越已有的高速公路。

本文档将提供一种跨越高速公路的施工方案。

二、施工前准备1. 审查规划在施工前，需要仔细审查相关规划图纸和技术要求，确保对跨越工程有全面和详细的了解。

2. 测量和勘察进行精确的测量和勘察，包括高速公路的宽度、坡度、地质条件等。

这些数据将有助于确定合适的施工方案和所需设备。

3. 资源准备准备所需的人力、机械设备和材料。

确保所有资源能够及时到位并符合相关要求。

三、施工方案1. 桥梁方案根据施工前准备中的测量和勘察结果，选择合适的桥梁类型。

考虑到施工时间和成本，可以选择预制桥梁或者现场浇筑。

2. 施工时间安排根据施工方案确定施工的时间安排。

需要考虑到交通的影响，避免高峰期施工，以减少对交通的干扰。

3. 施工组织设计合理的施工流程和组织结构，确保施工过程中的顺利进行。

包括施工队伍的安排、人员的分工以及各项工作的协调。

四、施工安全1. 安全措施制定详细的安全措施，包括施工现场的警示标识、安全设备的使用以及人员安全培训等。

2. 交通管理在施工期间，需要制定临时交通管理方案，确保施工过程中的交通秩序和安全。

五、质量控制1. 施工监督定期进行施工现场的监督和检查，确保施工的质量符合相关标准和规定。

2. 质量检测对施工过程中的关键节点进行质量检测，如梁体的浇筑、焊接工艺等。

六、环境保护在施工过程中，应采取措施减少对周围环境的影响，包括噪音、振动以及颗粒物的排放等。

七、施工完成后1. 检验验收完成施工后，进行检验验收，确保施工质量符合规定，并取得相关部门的验收证书。

2. 资料整理整理施工过程中的各类资料，包括测量和勘察报告、施工记录等。

这份文档提供了一种跨越高速公路的施工方案，包括施工前准备、施工方案、施工安全、质量控制、环境保护以及施工完成后的工作。

通过遵循该方案，我们可以确保跨越高速公路的施工顺利进行，并达到所需的质量和安全标准。

跨越高速公路架线施工方案随着经济和社会的发展，城市的快速发展需要不断拓展城市的道路和铁路，而在大部分城市中，尤其是现代城市中，许多路线和铁路设施需要从高速公路上跨越。

因此，在施工跨越高速公路时，需要制定一个完善的施工方案，以确保施工的安全和成功。

1.现有工程设计分析跨越高速公路的工程设计需要充分考虑施工时间、施工工艺和环境保护等方面的因素。

因此，我们在设计方案中，需要完成以下工程设计分析。

1.1 高速公路结构分析在设计方案中，首先需要对跨越高速公路的结构进行分析。

一般情况下，高速公路的结构可分为以下四种类型：桥隧结构、跨线桥梁结构、复合结构和立交桥结构。

1.2 施工时间分析在跨越高速公路施工前，需要充分考虑施工时间的紧迫性。

因此，在施工方案中，需要结合现有情况，充分利用时间，精确预测施工时间，以确保施工的成功。

1.3 施工工艺分析跨越高速公路施工的工艺决定着整个施工过程的成功与否。

因此，在设计方案中，需要结合现有的施工条件，采用科学的施工工艺，确保施工的顺利和安全。

在施工工艺中需要注意的问题包括：施工材料的选择、施工机械的选择和使用、施工进度和质量控制等等。

在跨越高速公路施工时，需要充分考虑环境保护的问题。

在设计方案中，需要考虑影响施工的环境因素，如对动植物生态系统及生态环境的影响，以及对周边居民的噪音、灰尘、振动等方面的影响。

2.施工方案在基于上述分析的基础上，我们制定了跨越高速公路的施工方案。

具体方案如下：2.1 结构类型选择根据结构分析的结果，我们决定采用跨线桥梁结构。

基于实际情况，我们选取了混凝土梁桥作为主要结构材料。

2.2 施工时间安排在施工时间的安排中，我们采用了“五日班”的工作制，以确保工期的顺利完成。

2.3 施工工艺安排在施工工艺的安排中，我们充分考虑了施工安全和施工环境的因素。

具体措施如下：•施工期间，我们设立警示牌和标志，以充分通知高速公路上行驶的车辆；•在施工现场，我们设置安全防护网，并采取相关措施防止施工材料跌落；•考虑到施工机械设备的安装需要使用大型起重设备，我们采用专业合格企业进行操作；•施工期间，我们进行了严格的噪声和灰尘控制，以减少对周边居民的影响和污染。

一、工程概述本工程为某高速公路跨越施工项目，位于XX市XX区，跨越路段全长约2公里。

工程内容包括新建桥梁、隧道、涵洞等，其中桥梁部分为跨高速公路段，隧道部分为穿越高速公路段。

为确保工程顺利进行，特制定本施工方案。

二、施工方案1. 施工组织（1）施工队伍：成立专门的项目部，配备项目经理、技术负责人、施工队长等管理人员，确保施工过程中的组织协调和指挥调度。

（2）施工人员：根据工程特点，配备相应数量的施工人员，包括桥梁施工人员、隧道施工人员、机械操作人员等。

2. 施工工艺（1）桥梁施工1）采用预制拼装法进行桥梁施工，预制构件在厂内生产，现场进行拼装。

2）桥梁基础施工：采用钻孔灌注桩基础，桩径1.2米，桩长根据地质情况确定。

3）桥梁上部结构施工：预制梁板采用吊装法进行安装，现场进行梁板拼接。

4）桥面系施工：采用预制桥面板，现场进行安装。

（2）隧道施工1）采用新奥法施工，分阶段开挖，逐步支护。

2）隧道洞口施工：采用明挖法，施工过程中注意保护洞口周围环境。

3）隧道主体施工：采用钻爆法，分段开挖，分段支护。

4）隧道排水系统施工：采用排水沟、排水井等设施，确保隧道内排水畅通。

3. 跨越高速公路施工（1）采用悬臂施工法，分段施工，逐步跨越高速公路。

（2）施工过程中，对高速公路进行交通管制，确保施工安全。

（3）施工区域设置安全警示标志，提醒过往车辆注意安全。

（4）施工过程中，加强对高速公路下方设施的保护，防止施工对高速公路造成损害。

4. 施工进度安排（1）桥梁施工：预计工期6个月。

（2）隧道施工：预计工期12个月。

（3）跨越高速公路施工：预计工期3个月。

三、安全措施1. 施工人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

（3）加强施工现场安全巡查，确保施工安全。

2. 施工设备安全（1）施工设备定期进行保养和维修，确保设备安全运行。

（2）施工现场设置设备操作规程，确保操作人员正确使用设备。

跨高速公路桥施工方案一、施工前准备1.1 勘察与设计：对桥梁所跨越的高速公路进行详细勘察，掌握地质、气象、交通流量等数据。

根据勘察结果，设计合理的桥梁结构方案，确保桥梁满足使用功能和安全要求。

1.2 施工组织设计：根据设计方案，编制详细的施工组织设计，明确施工顺序、方法、人员、机械、材料等资源配备计划。

1.3 施工许可证申请：向相关部门提交施工许可申请，取得合法施工手续。

1.4 现场准备：清理施工现场，搭建临时设施，如办公区、宿舍、食堂等。

同时，确保施工区域的交通导行和安全设施完善。

二、基础施工2.1 基坑开挖：根据设计图纸，进行基坑开挖。

开挖过程中要注意边坡稳定，采取必要的支护措施。

2.2 基础浇筑：在基坑验收合格后，进行基础混凝土浇筑。

浇筑过程中要确保混凝土质量，控制好浇筑速度和温度。

2.3 基础养护：浇筑完成后，对基础进行养护，确保混凝土达到设计强度。

三、上部结构施工3.1 桥墩施工：根据设计要求，进行桥墩施工。

施工过程中要注意墩身的垂直度和平整度，确保桥墩的稳定性和承载能力。

3.2 钢筋加工与安装：按照设计图纸，进行钢筋的加工和安装。

钢筋的安装要符合规范要求，确保受力性能。

3.3 模板制作与安装：根据桥梁结构形式，制作和安装模板。

模板要具有足够的刚度和稳定性，确保混凝土浇筑后的形状和尺寸符合设计要求。

3.4 混凝土浇筑与养护：在模板验收合格后，进行混凝土浇筑。

浇筑过程中要控制好混凝土的配合比、浇筑速度和温度。

浇筑完成后，对混凝土进行养护，确保达到设计强度。

四、施工监控与安全保障4.1 施工监控：施工过程中，要对各项施工参数进行实时监控，如变形监测、应力监测等。

发现异常情况要及时处理，确保施工安全。

4.2 安全管理：建立健全安全管理制度，明确各级安全责任。

加强施工现场的安全教育和培训，提高工人的安全意识和技能水平。

同时，要做好施工现场的安全防护措施，如设置安全警示标志、安装防护栏等。

4.3 应急预案：制定针对可能出现的突发事件的应急预案，如火灾、交通事故等。

跨高速互通施工方案1. 引言本文档旨在描述一种跨高速公路互通施工方案，以便确保施工期间的交通通畅和施工的平稳进行。

该方案将包括施工前的准备工作、施工过程中的交通管理措施、施工期间的安全防护以及施工完成后的交通恢复计划。

2. 施工前准备工作在实施跨高速互通施工方案之前，需要进行一系列的准备工作，以确保施工的顺利进行。

这些准备工作包括但不限于：•与相关部门的协商与沟通，以获取必要的许可证和施工许可证。

•对施工现场进行勘察和评估，确定施工的可行性和安全性。

•制定详细的施工计划，包括时间安排、人员分工和资源调配。

•确定施工期间的交通路线和临时交通设施。

3. 施工期交通管理措施在施工期间，高速公路上的交通需要进行管理，以确保交通的流畅和施工区域的安全。

以下是一些可能采取的交通管理措施：•在施工区域周边设置警示标志和告示牌，提醒驾驶员注意施工区域。

•对施工区域进行隔离，采用路障和临时栅栏进行施工区域的界定。

•在施工区域设置临时交通信号灯或指示牌，控制交通流向。

•提供合适的绕行方案，并在高速公路上设置指示标志和路线导向。

4. 施工期安全防护措施在跨高速互通施工过程中，需要采取一系列安全防护措施，以保障施工人员和过往车辆的安全。

以下是一些可能采取的安全防护措施：•为施工人员提供必要的个人防护装备，如安全帽、安全鞋等。

•在施工现场设置临时警示标志和告示牌，提醒施工人员和过往车辆要保持警惕。

•在施工现场设置临时警戒线和安全区域，限制非施工人员的进入。

•进行施工人员的安全培训，确保他们熟悉施工过程中的安全操作规程。

5. 施工完成后的交通恢复计划在施工完成后，需要采取一系列措施来恢复交通，并确保道路的安全和畅通。

以下是一些可能采取的交通恢复计划措施：•移除施工现场的临时交通设施和隔离物，使道路恢复正常通行。

•进行道路清洁和修复，确保道路的平整和通畅。

•恢复高速公路上的正常交通标志和指示牌。

•检查施工后的道路结构和安全设施，确保其符合相关标准和规定。

跨越高速公路施工专项方案编制单位（盖章）:xxxx年月一、项目概况 (4)1.1 工程概述 (4)1.2 跨越高速公路设计数据 (5)1.3 跨越施工方法 (7)1.4 施工工期 (7)1.5 建设相关单位 (7)二、施工组织 (8)2.1 施工组织措施 (8)2.2 跨越施工方案 (8)2.2.1 跨越施工方法 (8)2.2.2 跨越施工计算 (9)2.2.4 封闭网架设施工 (15)2.2.5 施工工器具表 (16)三、对高速公路产生的影响及保通措施 (17)3.1 对高速公路产生的影响 (17)3.2 高速公路保通措施 (17)四、安全保障措施 (18)一、项目概况1.1 工程概述本工程从xxxx 变电站110kV出线构架起，至xxx 变电站110kV 出线构架止。

新建线路路径全长2× 5.5 公里，其中2× 4.0 公里采用架空方式；2×1.5 公里采用电缆架设。

导线采用JL/G1A-300/25 型钢芯铝绞线，地线三跨段采用两根OPGW-48B1-90复合架空地线，其余段采用OPGW-24B1-90复合架空地线。

本工程架线施工采用张力放线，根据跨越点的有利地形（见下图），高速公路两侧都为高山，尤其是跨越点处高速公路中间不是绿化带而是一段约长100米，高18 米，宽7 米的山包，已然是天然的跨越架。

考虑到现场的地形情况，计划采用在高速公路上方架设两段封闭网保护的方式进行不封道跨越架线施工。

地锚封闭网1.2 跨越高速公路设计数据本工程N10-N11档内跨越乐自高速公路，N10-N11档距长度290 米。

跨越乐山至自贡高速公路交叉角度70 度。

N10塔型是1D10-SDJ，呼高18m，N11塔型是1D10-SDJ，呼高21m。

跨越位置在乐自高速S66 K163+500車子段处。

N10跨越塔边缘至高速公路排水沟最小距离140 米、N11跨越塔边缘至高速公路排水沟最小距离80 米，架线后线路导线最低点距高速公路净空距离68 米。

跨越高速公路施工专项方案编制单位（盖章）:xxxx年月批准：年月日审核：年月日年月日年月日编写：年月日年月日目录一、项目概况 (4)1.1工程概述 (4)1.2 跨越高速公路设计数据 (5)1.3 跨越施工方法 (7)1.4 施工工期 (7)1.5 建设相关单位 (7)二、施工组织 (8)2.1 施工组织措施 (8)2.2 跨越施工方案 (8)2.2.1 跨越施工方法 (8)2.2.2 跨越施工计算 (9)2.2.4 封闭网架设施工 (15)2.2.5 施工工器具表 (16)三、对高速公路产生的影响及保通措施 (17)3.1 对高速公路产生的影响 (17)3.2 高速公路保通措施 (17)四、安全保障措施 (18)一、项目概况1.1工程概述本工程从xxxx变电站110kV出线构架起，至xxx变电站110kV出线构架止。

新建线路路径全长2×5.5公里，其中2×4.0公里采用架空方式；2×1.5公里采用电缆架设。

导线采用JL/G1A-300/25型钢芯铝绞线，地线三跨段采用两根OPGW-48B1-90复合架空地线，其余段采用OPGW-24B1-90复合架空地线。

本工程架线施工采用张力放线，根据跨越点的有利地形（见下图），高速公路两侧都为高山，尤其是跨越点处高速公路中间不是绿化带而是一段约长100米，高18米，宽7米的山包，已然是天然的跨越架。

考虑到现场的地形情况，计划采用在高速公路上方架设两段封闭网保护的方式进行不封道跨越架线施工。

跨越点封闭网地锚S66 K163+500車子段跨越点封闭网跨越点封闭网地锚地锚S66 K163+500車子段S66 K163+500車子段1.2 跨越高速公路设计数据本工程N10-N11档内跨越乐自高速公路，N10-N11档距长度290米。

跨越乐山至自贡高速公路交叉角度70度。

N10塔型是1D10-SDJ，呼高18m，N11塔型是1D10-SDJ，呼高21m。

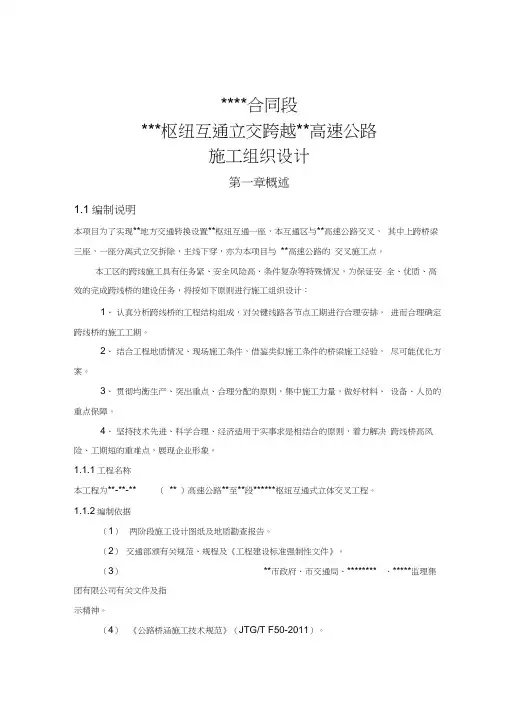

****合同段***枢纽互通立交跨越**高速公路施工组织设计第一章概述1.1编制说明本项目为了实现**地方交通转换设置**枢纽互通一座，本互通区与**高速公路交叉，其中上跨桥梁三座，一座分离式立交拆除，主线下穿，亦为本项目与**高速公路的交叉施工点。

本工区的跨线施工具有任务紧、安全风险高、条件复杂等特殊情况，为保证安全、优质、高效的完成跨线桥的建设任务，将按如下原则进行施工组织设计：1、认真分析跨线桥的工程结构组成，对关键线路各节点工期进行合理安排，进而合理确定跨线桥的施工工期。

2、结合工程地质情况、现场施工条件，借鉴类似施工条件的桥梁施工经验，尽可能优化方案。

3、贯彻均衡生产、突出重点、合理分配的原则，集中施工力量，做好材料、设备、人员的重点保障。

4、坚持技术先进、科学合理、经济适用于实事求是相结合的原则，着力解决跨线桥高风险、工期短的重难点，展现企业形象。

1.1.1工程名称本工程为**-**-** （** ）高速公路**至**段******枢纽互通式立体交叉工程。

1.1.2编制依据（1）两阶段施工设计图纸及地质勘查报告。

（2）交通部颁有关规范、规程及《工程建设标准强制性文件》。

（3）**市政府、市交通局、******** 、*****监理集团有限公司有关文件及指示精神。

（4）《公路桥涵施工技术规范》（JTG/T F50-2011）。

(5) 《公路工程路基施工技术规范》(JTG F10-2006。

(6) 《公路工程施工安全技术规程》(JTJ076-95)。

《公路桥梁加固施工技术规范》(JTG/T J23-2008)。

(8)《公路工程养护与施工规范》(9) ***高速公路有限公司对跨线施工的相关要求。

（10）对施工所需主要材料、电力、动力资源、便道、便桥调查所取得的资料（11）业主对本工程的施工工期、安全文明及质量要求。

（12）本单位现有的施工技术能力、施工经验及施工机械设备1.1.3编制原则（1）严格遵循投标（技术）文件、设计图纸、资料及国家、部委和地方政府颁布的有关技术规范、规程的规定，认真分析研究制定切实可行的施工技术措施。

跨越高速公路施工方案1. 引言高速公路的建设与维护是一个长期而复杂的过程，其中一个重要的环节就是跨越高速公路的施工。

跨越高速公路施工方案需要考虑施工的安全性、有效性以及对交通的影响。

本文档将介绍一种跨越高速公路的施工方案，以实现施工操作的顺利进行。

2. 施工前准备2.1 需要获得相关的施工许可证，包括施工计划、施工图纸等。

通过正规渠道获得施工许可证可以保证合法性，避免后期的纠纷。

2.2 进行详细的现场勘察，了解高速公路的地理环境、交通状况以及施工难度。

根据勘察结果确定施工方案，并进行风险评估和安全预警。

2.3 与相关部门和机构进行沟通和协调，确保施工过程符合相关法规和标准，并获得必要的支持和合作。

3.1 基础设施搭建：在高速公路两侧建立施工场地，并设置施工围栏和警示标志，以确保施工区域的安全。

3.2 施工方法选择：根据跨越高速公路的具体情况，选择合适的施工方法。

常见的施工方法包括桥墩法、顶升法和拆装法等。

3.3 施工材料准备：准备所需的施工材料，包括桥梁构件、钢筋混凝土等。

确保材料的质量和合格证明。

3.4 施工流程安排：根据施工方案和施工图纸，制定详细的施工流程，明确每个环节的工序和时间节点。

3.5 施工安全措施：建立完善的施工安全管理体系，包括人员安全培训、安全设施设置、危险源识别和防护措施等。

4.1 施工场地准备：清理施工场地，搭建施工设施，确保施工区域的整洁和安全。

4.2 地基处理：根据施工方案，对地基进行处理，确保桥梁的基础稳固。

4.3 构件安装：按照施工图纸，将预先制作好的桥梁构件逐步安装到位。

4.4 主体施工：进行桥梁主体的混凝土浇筑和钢筋绑扎等工作。

4.5 安全检查：在施工过程中进行定期的安全检查，及时发现和处理安全隐患。

4.6 完工验收：施工完成后进行验收，确保施工质量符合标准和要求。

5. 施工后收尾工作5.1 清理施工现场：清理施工场地，恢复原貌，确保施工区域的整洁和安全。

5.2 撤除施工设施：撤除施工过程中搭建的临时设施，包括围栏、警示标志等。

XX工程跨越六钦高速公路103km+600m处架线施工方案批准：审核：编写：XX工程公司XX工程施工项目部二○一四年一月十日目录一、跨越施工任务------------------------------------------------------------2二、施工基本方法及计划时间---------------------------------------------2三、跨越架搭设方法及步骤------------------------------------------------3四、施工组织------------------------------------------------------------------6五、工器具及标志牌---------------------------------------------------------6六、要求高速公路管理部门的协助----------------------------------------7七、应急措施-------------------------------------------------------------------7八、环境、职业健康安全措施及文明施工措施-------------------------7九、施工质量要求------------------------------------------------------------81、跨越施工任务1、跨越地点由我公司负责施工的XX工程13#～15#耐张段的13#～14#档（档距为476m），在六钦高速公路K103+600处上空跨越，交叉角约86º。

其中13#塔距离高速公路约60米，14#塔距离高速公路约370米。

根据设计要求，导线按最大温度40℃计算弧垂后，与路面的垂直距离约28米，满足设计要求。

具体跨越情况如下图一所示。

110kVxxxx工程跨越高速公路施工方案目录1工程概况 (1)2 施工技术依据 (2)3跨越滑轮组 (2)4 ADSS光缆敷设 (3)5 ADSS光缆施工主要步骤及工序 (4)6安全保证措施 (7)7施工注意事项 (9)8 应急预案 (9)110kV 输变电工程跨越高速公路施工方案1工程概况本工程新建两段架空光缆线路是利用原110kVxxx线架设，沿用架空线路沿线属于云贵高原盆地地貌。

线路位于山地或平地上，大部份地段以粘土、松砂石为主，风化壳较厚。

沿线大部分地区地表水排泄条件良好。

地下水较深，对基础及施工影响一般。

沿线未发现影响线路的不良地质现象。

新建段电缆线路及沿用段架空线高程在1853m～2019m 之间，相对高差大于50m，线路沿线平地40%；丘陵占40%；山地占20%。

利用段线路主要部分最早是110kVxxx线，现更名为xxx线，导线LGJ-240/30钢芯铝绞线，地线GJ-50镀锌钢绞线，路径如下：1.110kVxxx变出线至新建1#终端钢管杆，站内光缆长度0.3km；由xxx变沿站外电缆通道至新建1#终端杆，该回新建光缆线路路径长0.5km；2.从1#终端杆沿原110kVxxx线（86#-99#）至xxx变电站，该回线路路径长约3.7km，共利用原杆塔14基；3.xxx变～新建2#终端杆，该段光缆路径长约0.75km；4.新建2#终端杆～220kV，从2#终端塔开始，沿110kVxxx线架空敷设至N10，单回线路路径长度18.8km,再沿110kVxxx/110kV同温线双回路架空敷设至同乐变构架，站内考虑光缆长度0.5km。

双回路路径长度2.8km，共利用原双回塔10基。

共实际利用原杆塔86基。

1.1跨越点xxx高速路参数xxx高速是xxx通往整个东面的主干线，车流量非常大，其路面为双向八车道、有隔离带，单向车道路面宽为18.5m；隔离带宽1.5m；路面总宽度38.5m；其跨越点位于xxx 高速2101km+900m。

跨越高速公路施工方案1. 引言随着城市交通的快速发展，为了满足日益增长的交通需求，高速公路的修建已成为一项重要的城市建设工程。

然而，在高速公路修建过程中，经常会遇到需要跨越已有高速公路的情况，因此需要制定合理的施工方案来解决这一问题。

本文将介绍一种可行的跨越高速公路施工方案，以确保施工过程中的安全和顺利。

2. 跨越高速公路施工方案2.1 方案概述本方案旨在解决跨越高速公路施工过程中的安全和交通流畅性的问题。

具体方案如下：1.在施工前，进行详细的工程勘察和设计，确保施工方案合理有效。

2.在施工过程中，设立合理的警示牌和标志，以引导车辆和行人绕行，并提前通知相关单位和部门，确保跨越施工工地的交通安全。

3.使用临时支撑结构搭建临时通道，保证跨越施工过程中的通行能力。

4.对施工现场进行充分的管控和安全防护，确保施工过程中的安全性。

2.2 工程勘察和设计在施工前，进行详细的工程勘察和设计是制定跨越高速公路施工方案的首要步骤。

工程勘察需要对高速公路的交通流量、路宽、标志牌、桥梁状况等进行全面调查，以获得准确的数据和信息。

在设计阶段，需要结合勘察结果，制定合理的临时支撑结构和跨越施工方案。

2.3 设置警示牌和标志在跨越施工区域的高速公路上，设置合理的警示牌和标志是确保交通安全的关键。

警示牌和标志需要明确指示车辆和行人注意施工区域，并提前告知绕行路线。

此外，还需通知相关单位和部门，以便他们采取必要的措施来确保交通流畅性。

2.4 搭建临时通道为了保证跨越施工区域的交通畅通，可以使用临时支撑结构搭建临时通道。

临时通道需要保证足够的强度和稳定性，以承载过往车辆和行人的重量。

同时，还需要注意通道的施工时段和施工速度，以最大程度地减少对交通的影响。

2.5 施工现场管控和安全防护在施工现场进行充分的管控和安全防护是确保施工过程中的安全的关键。

施工人员需要戴好安全帽、穿戴符合标准的工作服，并遵守相关安全操作规程。

同时，还需要设置防护网、安全警示灯等设施，以确保施工现场的安全性。

XX工程跨越六钦高速公路103km+600m处架线施工方案批准：审核：编写：XX工程公司XX工程施工项目部二○一四年一月十日目录一、跨越施工任务------------------------------------------------------------2二、施工基本方法及计划时间---------------------------------------------2三、跨越架搭设方法及步骤------------------------------------------------3四、施工组织------------------------------------------------------------------6五、工器具及标志牌---------------------------------------------------------6六、要求高速公路管理部门的协助----------------------------------------7七、应急措施-------------------------------------------------------------------7八、环境、职业健康安全措施及文明施工措施-------------------------7九、施工质量要求------------------------------------------------------------8 一、跨越施工任务1、跨越地点由我公司负责施工的XX工程13#～15#耐张段的13#～14#档（档距为476m），在六钦高速公路K103+600处上空跨越，交叉角约86º。

其中13#塔距离高速公路约60米，14#塔距离高速公路约370米。

根据设计要求，导线按最大温度40℃计算弧垂后，与路面的垂直距离约28米，满足设计要求。

具体跨越情况如下图一所示。

互通立交高速公路跨接施工专项方案建设单位：施工单位：报送日期：目录一、编制依据 --------------------------------------------1二、工程概况 --------------------------------------------1三、施工组织 --------------------------------------------1四、施工准备 --------------------------------------------2五、跨越xx高速桥梁断面图-----------------------------4六、交通组织方案-----------------------------------------8七、施工工艺---------------------------------------------18八、保洁防污措施 -------------------------------------29九、安全措施---------------------------------------------33十、应急预案、突发事件应急措施---------------------------36十一、施工单位安全管理人员名单及联系方式-----------------37十二、拆除路产数量及时间安排-----------------------------37一、编制依据1.JTJ041-2000《公路桥涵施工技术规范》。

2. JTG F80/1-2004《公路工程质量检验评定标准》。

3.JTG F10-2006《公路路基工程施工技术规范》。

4．GB5768《道路交通标志和标线》。

5. 施工图纸及本工程现场施工情况。

二、工程概况互通位于xxxxxxxxx处，该互通是连接xx公路和xx高速公路。

现有商庄互通为单喇叭形，随着接入，“T”字形三路交叉转变为“十”字形四路交叉，用以满足两条高速公路之间车流相互转换的需要。

1 概况1.1本工程新建220KV线路架设长度39.244km，其中跨江段的3.1km为双回路铁塔架设（本期备用一回），另38.6km为单回路架设。

导线选用2*LGJ-400/35双分裂钢芯铝绞线；避雷线一根采用LGJ-95/55单分裂钢芯铝绞线架设约12.5km、采用GJ－50（88）钢绞线架设约29.2km，另一根采用OPGW光缆通信；杆塔共93基。

1.2 本工程＃20～＃25线路耐张段的#20～#21线路挡与沈海高速公路（福安支路10～11之间）交叉跨越，交叉角约为80度。

跨越处左右边导线到路面净空距离约为35米。

该高速公路路面宽约为21.2米，距#20铁塔约为115米。

1.3 为了使跨越线施工顺利进行，确保在跨越架设线时施工人员和高速公路过往车辆安全，必须搭设跨越线架，保证线路正常通过，以及现场安全文明施工，特写此跨越高速公路施工方案。

1.4本牵引段线路＃18～#29,线路长度约为5310米,拟计划于2008年月日～2008年月日期间进行架线施工。

2 编制依据《110-500KV架空电力线路工程施工质量及评定规程》DL/T5168-2002 《110--500KV架空送电线路施工及验收规范GB50233-2005》《超高压架空输电线路张力架线施工工艺导则》；《电力安全工作规程》（电力线路部分）国家电网安监[2005]83号《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。

《安全生产工作规定》国家电网公司 2003-10-8《电力安全工作规程》（电力线路部分）国家电网安监[2005]83号《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。

《跨越电力线路架线施工规程》DL 5106-19993 准备工作3.1 施工前,对现场的平断面进行堪测并绘制平断面图（测量跨越点的高度、宽度和交叉角），编定跨越施工方案，并向高速公路管理部门办理申请跨越施工许可等相关手续。
