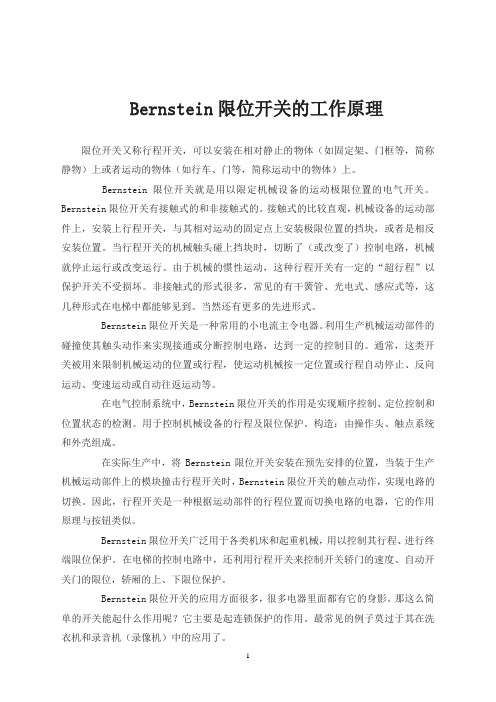

Bernstein限位开关的工作原理限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称运动中的物体）上。
Bernstein限位开关就是用以限定机械设备的运动极限位置的电气开关。
Bernstein限位开关有接触式的和非接触式的。
接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。
当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。
由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。
非接触式的形式很多，常见的有干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。
当然还有更多的先进形式。
Bernstein限位开关是一种常用的小电流主令电器。
利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
在电气控制系统中，Bernstein限位开关的作用是实现顺序控制、定位控制和位置状态的检测。
用于控制机械设备的行程及限位保护。
构造：由操作头、触点系统和外壳组成。
在实际生产中，将Bernstein限位开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，Bernstein限位开关的触点动作，实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。
Bernstein限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。
在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
Bernstein限位开关的应用方面很多，很多电器里面都有它的身影。
那这么简单的开关能起什么作用呢？它主要是起连锁保护的作用。

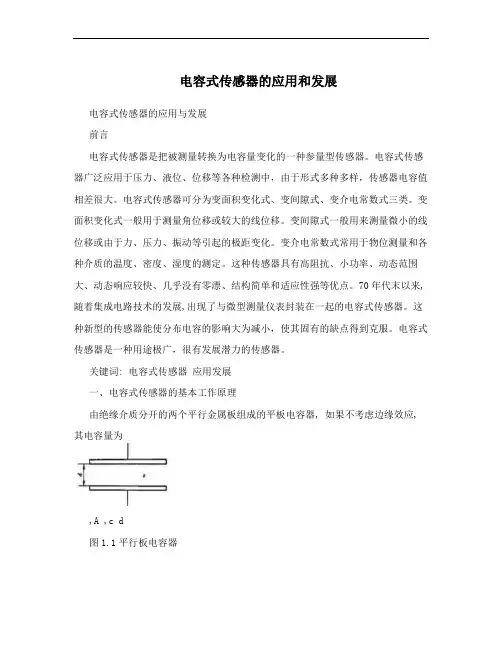

电容式传感器的应用和发展电容式传感器的应用与发展前言电容式传感器是把被测量转换为电容量变化的一种参量型传感器。
电容式传感器广泛应用于压力、液位、位移等各种检测中，由于形式多种多样，传感器电容值相差很大。
电容式传感器可分为变面积变化式、变间隙式、变介电常数式三类。
变面积变化式一般用于测量角位移或较大的线位移。
变间隙式一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。
变介电常数式常用于物位测量和各种介质的温度、密度、湿度的测定。
这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。
70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。
这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。
电容式传感器是一种用途极广，很有发展潜力的传感器。
关键词: 电容式传感器应用发展一、电容式传感器的基本工作原理由绝缘介质分开的两个平行金属板组成的平板电容器, 如果不考虑边缘效应, 其电容量为,A ,c d图1.1平行板电容器ε为电容极板间介质的介电常数, ε=ε0?εr,其中ε0为真空介电常数, εr 为极板间介质相对介电常数; A为两平行板所覆盖的面积; d为两平行板之间的距离。
当被测参数变化使得上式中的A，d或ε发生变化时, 电容量C也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
,x当动极板移动后，覆盖面积就发生了变化，电容也随之改变，下图为直线位移型电容式传感器的示意图，其为变面积式的一种。
，，,,b,a,,x,,bC,,C,,x电容: 0dd,,b,C,C,C,,x电容增量: 0d,C,,b,xK,,,测量灵敏度: ,xd图1.2直线位移型此外，改变板间距d或者电介质ε，便是变间隙式和变介电常数式电容传感器结构形式，结构形式如下图所示，图1.3变间隙式图1.4变间介电常数式二、电容式传感器在应用中的注意事项1(克服寄生电容的影响电容式传感器由于受结构与尺寸的限制，其电容量都很小(pF到几十pF)，属于小功率、高阻抗器件，因此极易外界干扰，尤其是受大于它几倍、几十倍的、且具有随机性的电缆寄生电容的干扰，它与传感器电容相并联，严重影响感器的输出特性，甚至会淹没有用信号而不能使用。

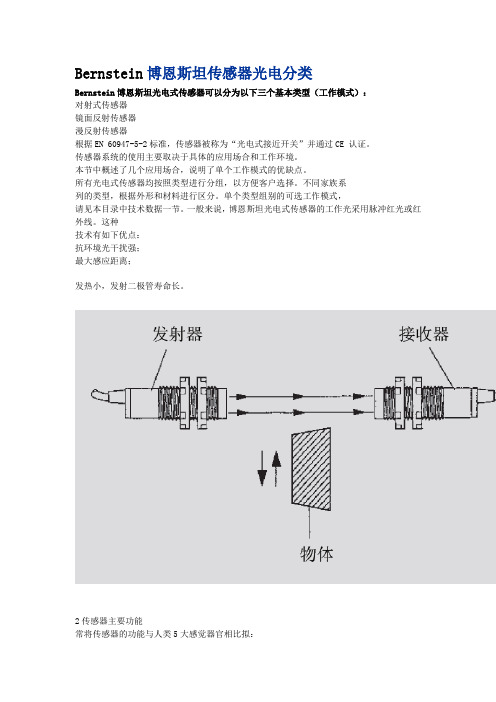

Bernstein博恩斯坦传感器光电分类
Bernstein博恩斯坦光电式传感器可以分为以下三个基本类型（工作模式）：
对射式传感器
镜面反射传感器
漫反射传感器
根据EN 60947-5-2标准，传感器被称为“光电式接近开关”并通过CE 认证。
传感器系统的使用主要取决于具体的应用场合和工作环境。
本节中概述了几个应用场合，说明了单个工作模式的优缺点。
所有光电式传感器均按照类型进行分组，以方便客户选择。
不同家族系
列的类型，根据外形和材料进行区分。
单个类型组别的可选工作模式，
请见本目录中技术数据一节。
一般来说，博恩斯坦光电式传感器的工作光采用脉冲红光或红外线。
这种
技术有如下优点：
抗环境光干扰强；
最大感应距离；
发热小，发射二极管寿命长。
2传感器主要功能
常将传感器的功能与人类5大感觉器官相比拟：
光敏传感器——视觉
声敏传感器——听觉
和声等物理效应。
化学类，基于化学反应的原理。
生物类，基于酶、抗体、和激素等分子识别功能。
通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。

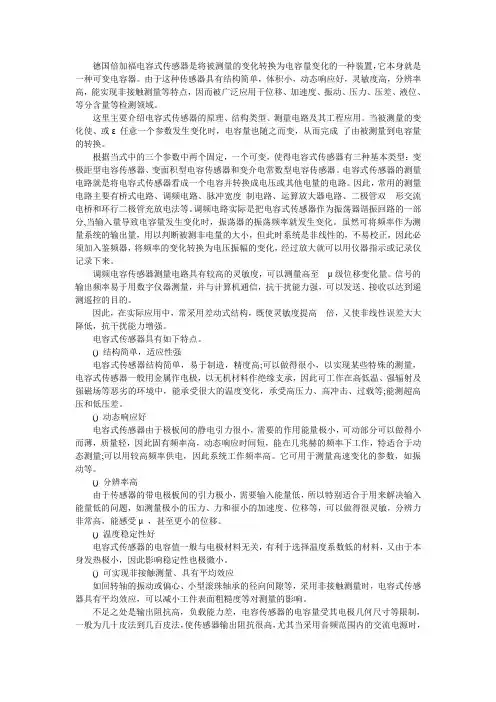

德国倍加福电容式传感器是将被测量的变化转换为电容量变化的一种装置，它本身就是一种可变电容器。
由于这种传感器具有结构简单，体积小，动态响应好，灵敏度高，分辨率高，能实现非接触测量等特点，因而被广泛应用于位移、加速度、振动、压力、压差、液位、等分含量等检测领域。
这里主要介绍电容式传感器的原理、结构类型、测量电路及其工程应用。
当被测量的变化使、或ε 任意一个参数发生变化时，电容量也随之而变，从而完成了由被测量到电容量的转换。
根据当式中的三个参数中两个固定，一个可变，使得电容式传感器有三种基本类型：变极距型电容传感器、变面积型电容传感器和变介电常数型电容传感器。
电容式传感器的测量电路就是将电容式传感器看成一个电容并转换成电压或其他电量的电路。
因此，常用的测量电路主要有桥式电路、调频电路、脉冲宽度制电路、运算放大器电路、二极管双形交流电桥和环行二极管充放电法等。
调频电路实际是把电容式传感器作为振荡器谐振回路的一部分,当输入量导致电容量发生变化时，振荡器的振荡频率就发生变化。
虽然可将频率作为测量系统的输出量，用以判断被测非电量的大小，但此时系统是非线性的，不易校正，因此必须加入鉴频器，将频率的变化转换为电压振幅的变化，经过放大就可以用仪器指示或记录仪记录下来。
调频电容传感器测量电路具有较高的灵敏度，可以测量高至μ级位移变化量。
信号的输出频率易于用数字仪器测量，并与计算机通信，抗干扰能力强，可以发送、接收以达到遥测遥控的目的。
因此，在实际应用中，常采用差动式结构，既使灵敏度提高倍，又使非线性误差大大降低，抗干扰能力增强。
电容式传感器具有如下特点。
() 结构简单，适应性强电容式传感器结构简单，易于制造，精度高;可以做得很小，以实现某些特殊的测量，电容式传感器一般用金属作电极，以无机材料作绝缘支承，因此可工作在高低温、强辐射及强磁场等恶劣的环境中，能承受很大的温度变化，承受高压力、高冲击、过载等;能测超高压和低压差。

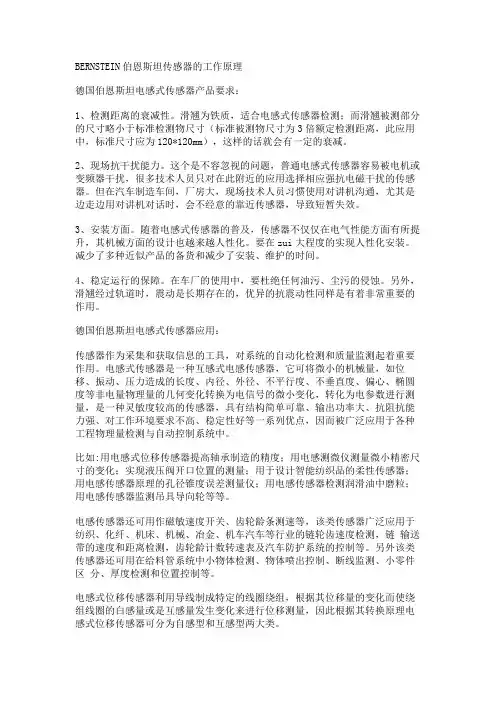

BERNSTEIN伯恩斯坦传感器的工作原理德国伯恩斯坦电感式传感器产品要求：1、检测距离的衰减性。
滑翘为铁质，适合电感式传感器检测；而滑翘被测部分的尺寸略小于标准检测物尺寸（标准被测物尺寸为3倍额定检测距离，此应用中，标准尺寸应为120*120mm），这样的话就会有一定的衰减。
2、现场抗干扰能力。
这个是不容忽视的问题，普通电感式传感器容易被电机或变频器干扰，很多技术人员只对在此附近的应用选择相应强抗电磁干扰的传感器。
但在汽车制造车间，厂房大，现场技术人员习惯使用对讲机沟通，尤其是边走边用对讲机对话时，会不经意的靠近传感器，导致短暂失效。
3、安装方面。
随着电感式传感器的普及，传感器不仅仅在电气性能方面有所提升，其机械方面的设计也越来越人性化。
要在zui大程度的实现人性化安装。
减少了多种近似产品的备货和减少了安装、维护的时间。
4、稳定运行的保障。
在车厂的使用中，要杜绝任何油污、尘污的侵蚀。
另外，滑翘经过轨道时，震动是长期存在的，优异的抗震动性同样是有着非常重要的作用。
德国伯恩斯坦电感式传感器应用：传感器作为采集和获取信息的工具，对系统的自动化检测和质量监测起着重要作用。
电感式传感器是一种互感式电感传感器，它可将微小的机械量，如位移、振动、压力造成的长度、内径、外径、不平行度、不垂直度、偏心、椭圆度等非电量物理量的几何变化转换为电信号的微小变化，转化为电参数进行测量，是一种灵敏度较高的传感器，具有结构简单可靠、输出功率大、抗阻抗能力强、对工作环境要求不高、稳定性好等一系列优点，因而被广泛应用于各种工程物理量检测与自动控制系统中。
比如:用电感式位移传感器提高轴承制造的精度；用电感测微仪测量微小精密尺寸的变化；实现液压阀开口位置的测量；用于设计智能纺织品的柔性传感器；用电感传感器原理的孔径锥度误差测量仪；用电感传感器检测润滑油中磨粒；用电感传感器监测吊具导向轮等等。
电感传感器还可用作磁敏速度开关、齿轮龄条测速等，该类传感器广泛应用于纺织、化纤、机床、机械、冶金、机车汽车等行业的链轮齿速度检测，链输送带的速度和距离检测，齿轮龄计数转速表及汽车防护系统的控制等。

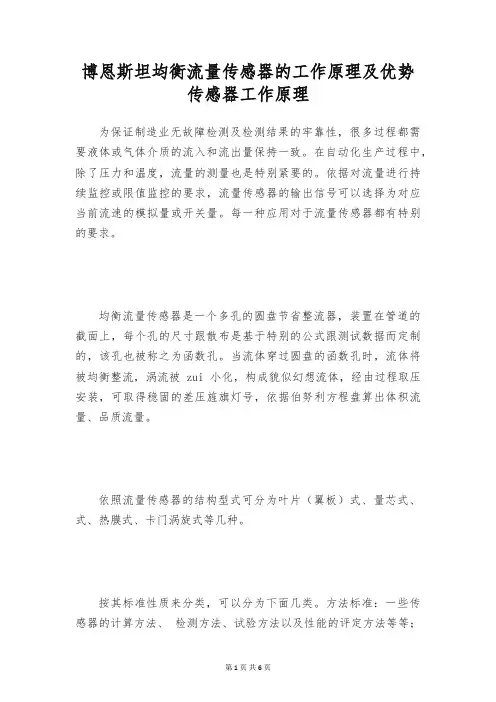

博恩斯坦均衡流量传感器的工作原理及优势传感器工作原理为保证制造业无故障检测及检测结果的牢靠性，很多过程都需要液体或气体介质的流入和流出量保持一致。
在自动化生产过程中，除了压力和温度，流量的测量也是特别紧要的。
依据对流量进行持续监控或限值监控的要求，流量传感器的输出信号可以选择为对应当前流速的模拟量或开关量。
每一种应用对于流量传感器都有特别的要求。
均衡流量传感器是一个多孔的圆盘节省整流器，装置在管道的截面上，每个孔的尺寸跟散布是基于特别的公式跟测试数据而定制的，该孔也被称之为函数孔。
当流体穿过圆盘的函数孔时，流体将被均衡整流，涡流被zui小化，构成貌似幻想流体，经由过程取压安装，可取得稳固的差压旌旗灯号，依据伯努利方程盘算出体积流量、品质流量。
依照流量传感器的结构型式可分为叶片（翼板）式、量芯式、式、热膜式、卡门涡旋式等几种。
按其标准性质来分类，可以分为下面几类。
方法标准：一些传感器的计算方法、检测方法、试验方法以及性能的评定方法等等；基础标准：一些传感器的规范的基本参数、型号、命名以及在测量过程中的专业术语；产品标准：此类传感器已被快易优收录，它规定传感器的技术要求、验收的规定、试验的方法以及产品的分类，除此之外，还有正确安装和使用的要求等等。
有一些标准只有正确的安装和使用技术，这些就是产品标准中的产品应用性质。
均衡流量传感器的优势:1、线性度高、反复性好均衡流量传感用具有对称多孔构造特色，能能将流场均衡稳固，下降了涡流、振动跟旌旗灯号噪声，流场稳固性年夜年夜进步，使线性度比孔板晋升了5～10倍，反复性年夜年夜进步,可到达0.1%，从其综合机能来看，均衡流量传感器属于流量传感器行列。
2、直管段恳求低均衡流量传感器由于流场稳固，且压力规复比孔板快两倍，年夜年夜所短了对直管段的恳求，其前后直管段个别为前3D后1D，zui小能够小于0.5D，从而省去年夜量直管段，尤其是特别昂贵的资料的管道。
3、量程比宽与传统节省安装比拟,均衡流量传感器极年夜进步了丈量量程比.研讨成果表现，雷诺数年夜于50000时，选择适合的孔径参数，均衡流量传感器无下限，依据产业丈量现实利用的必需，惯例丈量量程比为10：1，选择适合的参数能够做道30：1或更高。
