09_2013高考物理真题分类汇编 专题九 恒定电流

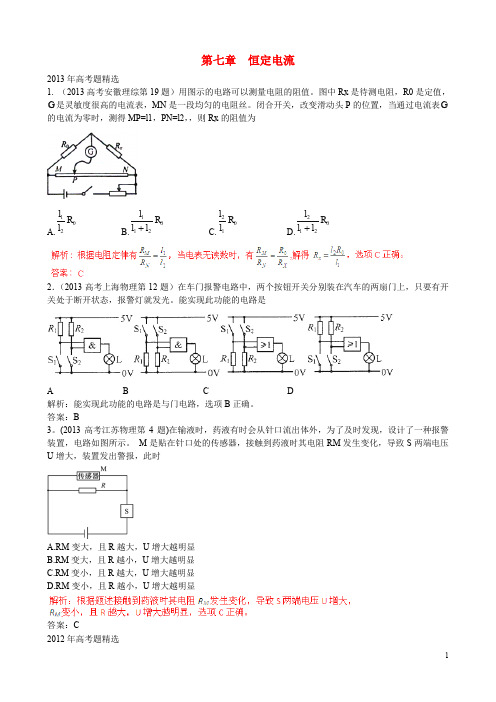

第七章 恒定电流2013年高考题精选1. （2013高考安徽理综第19题）用图示的电路可以测量电阻的阻值。

图中Rx 是待测电阻，R0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l1，PN=l2，，则Rx 的阻值为A.102l R lB.1012l R l l +C.201l R lD.2012l R l l +2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

能实现此功能的电路是A B C D解析：能实现此功能的电路是与门电路，选项B 正确。

答案：B3。

(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。

M 是贴在针口处的传感器，接触到药液时其电阻RM 发生变化，导致S 两端电压U 增大，装置发出警报，此时A.RM 变大，且R 越大，U 增大越明显B.RM 变大，且R 越小，U 增大越明显C.RM 变小，且R 越大，U 增大越明显D.RM 变小，且R 越小，U 增大越明显答案：C2012年高考题精选1. （2012·全国理综）一台电风扇的额定电压为交流220V。

在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。

这段时间内电风扇的用电量为A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0×10-2度解析：根据电流的变化情况，分段计算求电功，W1＝I1Ut1＝0.3×220×10×60 J＝3.96×104 J，W2＝I2Ut2＝0.4×220×10×60 J＝5.28×104 J，W3＝I3Ut3＝0.2×220×40×60 J＝1.056×105 J，则总功W＝W1＋W2＋W3＝1.98×105 J＝5.5×10－2度，选项B正确。

温馨提示：此题库为Word 版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，关闭Word 文档返回原板块。

考点9 恒定电流 一、选择题1. (2018·安徽高考)用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻,R 0是定值电阻,是灵敏度很高的电流表,MN 是一段均匀的电阻丝。

闭合开关,改变滑动头P 的位置,当通过电流表的电流为零时,测得MP=l 1,PN=l 2,则R x 的阻值为 ()A. 102l R lB. 1012l R l l + C.201l R l D. 2012l R l l + 【解题指南】解答本题可按以下思路进行:[:(1)通过电流表的电流为零,隐含了R x 与R 0连接点与P 点等电势,即电流在R 0和MP 上的电压降是相等的;(2)将MN 看作是MP 和PN 串联,用电阻定律表示出阻值。

【解析】选C 。

设MN 之间的电压为U,则R 0上的电压为:U R =0xU R R +R 0 MP 上的电压为:S l S l S l U U M 121ρρρ+=由题意U R =U M 得:R x =201l R l ,C 项正确。

2. (20183·江苏高考)在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图所示。

M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大,装置发出警报,此时( )A.R M变大,且R越大,U增大越明显B.R M变大,且R越小,U增大越明显C.R M变小,且R越大,U增大越明显D.R M变小,且R越小,U增大越明显【解题指南】(1)知道各元件的连接方式,能够利用串并联电路的特点分析问题。

(2)并联电路中电阻起分流作用,电阻越小分流作用越大。

传感器阻值变化对电路影响的大小与R的大小有关。

【解析】选C。

根据串联电路电压分配规律,S两端电压增大,则必有并联部分的电阻变小,故传感器M的阻值变小,R越大,并联部分的电阻阻值就越是由传感器决定,故R越大,U增大越明显,C项正确。

精品题库试题物理1.（2013辽宁大连高三第一次模拟考试理科综合试题，18）如图所示，R1、R2、R3为定值电阻，S0、S1为开关，别为理想电压表与电流表。

初始时S0与S1均闭合，现将S1断开，则（）A．的读数变大，的读数变小B．的读数变大，的读数变大C．的读数变小，的读数变小D．的读数变小，的读数变大2.（2014江西重点中学协作体高三年级第一次联考，19）如图所示，电源电动势为E，内阻为r，滑动变阻器最大阻值为R，G为灵敏电流计, 开关闭合，两平行金属板M、N之间存在垂直纸面向里的匀强磁场，一带正电的粒子恰好以速度v匀速穿过两板，不计粒子重力。

以下说法中正确的是（）A．保持开关闭合，滑片P向下移动，粒子可能从M板边缘射出B．保持开关闭合，滑片P的位置不动，将N板向下移动，粒子可能从M板边缘射出C．将开关断开，粒子将继续沿直线匀速射出D．在上述三个选项的变化中，灵敏电流计G指针均不发生偏转3.（2014江西省红色六校高三第二次联考，18）如图所示电路中的电源为恒流源，不管外电路的电阻如何变化，它都能够提供持续的定值电流。

电压表、电流表都为理想电表。

当滑动变阻器R的滑动触头向左滑动时，电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2。

电流表A示数变化的绝对值为ΔI，下列说法中正确的是（）A．V1示数增大，A示数减小，=RB．V1示数增大，A示数减小，=R1C．V2示数减小，A示数减小，=R2D．V2示数增大，A示数增大，=R4.(2014年哈尔滨市第三中学第一次高考模拟试卷) 如图所示，电路中电源的电动势为E、内阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是：A．L1灯变亮，L2灯变暗，L3灯变亮B．L1灯变暗，L2灯变亮，L3灯变暗C．L1、L2两灯都变亮，L3灯变暗D．L1、L2两灯都变暗，L3灯变亮5.（河南省豫东豫北十所名校2014届高中毕业班阶段性测试（四））安培提出了著名的分子电流假说，根据这一假说，电子绕核运动可等效为一环形电流。

2009年高考恒定电流试题汇编（2009年全国II卷理综）17. 因为测量某电源电动势和内阻时得到的U-I图线。

用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V。

则该电路可能为答案B【解析】本题考查测电源的电动势和内阻的实验.由测量某电源电动势和内阻时得到的U-I 图线可知该电源的电动势为6v,内阻为0.5Ω.此电源与三个均为3Ω的电阻连接成电路时测的路端电压为4.8v,A中的路端电压为4v,B中的路端电压约为4.8V.正确C中的路端电压约为5.7v,D中的路端电压为5.4v.（2009年高考天津理综卷）3.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I图象应是C【解析】灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。

C 正确。

（2009年高考上海物理卷）11．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。

该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路（填与、非、或）。

【答案】或，或 【解析】题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

（2009年高考福建理综卷）15.如图所示，平行板电容器与电动势为E 的直流电源（内阻不计）连接，下极板接地。

一带电油滴位于容器中的P 点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离A.带点油滴将沿竖直方向向上运动B.P 点的电势将降低C.带点油滴的电势将减少D.若电容器的电容减小，则极板带电量将增大答案B【解析】电容器两端电压U 不变，由公式dU E =，场强变小，电场力变小，带点油滴将沿竖直方向向下运动，A 错； P 到下极板距离d 不变，而强场E 减小，由公式U=Ed 知P 与正极板的电势差变小，又因为下极板电势不变，所以P 点的电势变小，B 对；由于电场力向上，而电场方向向下，可以推断油滴带负电，又P 点的电势降低，所以油滴的电势能增大，C 错；图中电容器两端电压U 不变,电容C 减小时由公式Q=CU ，带电量减小，D 错。

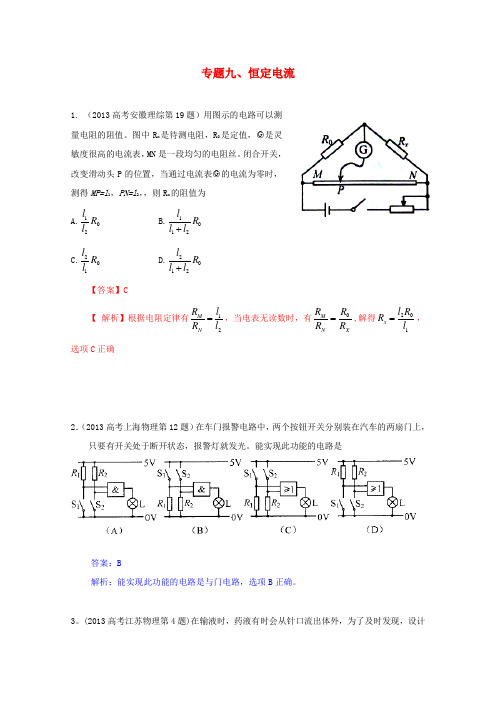

专题九、恒定电流1. （2013高考安徽理综第19题）用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为 A.102l R l B.1012l R l l + C.201l R l D.2012l R l l + 【答案】C【 解析】根据电阻定律有12M N R l R l =，当电表无读数时，有0M N X R R R R =,解得201x l R R l =，选项C 正确2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

能实现此功能的电路是答案：B解析：能实现此功能的电路是与门电路，选项B 正确。

3。

(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。

M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端电压U增大，装置发出警报，此时（A）R M变大，且R越大，U增大越明显（B）R M变大，且R越小，U增大越明显（C）R M变小，且R越大，U增大越明显（D）R M变小，且R越小，U增大越明显答案：C解析：根据题述接触到药液时其电阻R M发生变化，导致S两端电压U增大，R M变小，且R越大，U增大越明显，选项C正确。

4．（2013高考上海物理第24题）如图，电路中三个电阻R l、R2和R3的阻值分别为R、2R和4R。

当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。

则电源电动势为＿＿＿＿；当S1、S2都断开时，电源的总功率为＿＿＿＿。

P0。

解析：当电键S1断开、S2闭合时，电路中电流I1=E/(R+r)，P0=I12R=E2 R /(R+r)2.。

专题九恒定电流基础篇考点一电路的基本概念和规律1.(2022河北石家庄教学质检,5)某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中,为了能让质子进入癌细胞,首先要实现质子的高速运动,该过程需要一种被称作“粒子加速器”的装置来实现,质子先被加速到较高的速度,然后轰击肿瘤并杀死癌细胞。

如图所示,来自质子源的质子(初速度为零),经加速电压为U的加速器加速后,形成细柱形的质子流。

已知细柱形的质子流横截面积为S,其等效电流为I;质子的质量为m,其电荷量为e,那么这束质子流内单位体积的质子数n是()A.IeS √2UmB.IeS√meUC.IeS √2eUmD.IeS√m2eU答案D2.(2020海南,4,3分)一车载加热器(额定电压为24 V)发热部分的电路如图所示,a、b、c是三个接线端点,设a、b,a、c,b、c间的功率分别为P ab、P ac、P bc,则()A.P ab>P bcB.P ab=P acC.P ac=P bcD.P ab<P ac答案D3.(2022北京延庆一模,9)随着环境问题的日益严重以及电池技术的发展,零排放的纯电动汽车逐渐走入了我们的生活。

随着电池容量、可靠性、安全性与充电技术等的不断成熟,纯电动汽车正在迅速发展。

截至2017年底,我国自主研发了各类用途的数百款纯电动汽车,保有量以百万计。

纯电动汽车的发展将极大缓解燃油汽车带来的污染问题,有助于改善城市的空气质量。

如表是某款电动汽车的蓄电池参数,据此下列说法正确的是()A.B.电池容量的单位mA·h就是能量单位C.该电池组充电时的功率为8.4×103 WD.该电池组充满电时的能量约为8.4×103 J答案C4.(2022广东二模,8)(多选)离地面高度5.0×104 m以下的大气层可视为电阻率较大的漏电介质,假设由于雷暴对大气层的“电击”,使得离地面高度5.0×104 m处的大气层与带负电的地球表面之间形成稳定的电场,其电势差约为3×105 V。

恒定电流一、选择题的伏安特性，连好图示的电路后闭合开关，.为探究小灯泡L1（09年天津卷3）通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I图象应是C答案：正确。

解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。

C、内阻不计的电源与三个灯泡和三个电阻相．如图所示，电动势为E（09年广东物理10）2 S，则下列表述正确的是接。

只合上开关S，三个灯泡都能正常工作。

如果再合上21．L上消耗的功率增大 B A．电源输出功率减小1上的电流增大D．通过R ．通过CR上的电流增大31C：答案IS之前，三灯泡都能正常工作，合上之后，电路中的总电阻R减小，则解析：在合上S22P=EI增大，即流过R的电流增大，1出总减总，可见电源的输出功由于不及内阻，电源的输出功率小，IIR两端的电压增大，则并联部分的电压减小，减小，I减小，错误；率增大，A1124可见C 正确。

为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：年上海卷5）．093（；0”“，1车门关紧时为汽车就不能启动。

只要有一扇门没有关紧，如果规定：“”未关紧时为”时，汽车不能启动。

能0”时，汽车可以正常启动行驶，当输出信号为“1当输出信号为“正确表示该控制装置工作原理的逻辑门是D．与非门C．非门．与门A B．或门A答案：在如图所示的闪光灯电路中，电源的电）．年江苏物理54（09CE。

当闪光灯两端电压达到击穿电，电容器的电容为动势为U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周压期性短暂闪光，则可以判定UE A．电源的电动势一定小于击穿电压CE B．电容器所带的最大电荷量一定为．闪光灯闪光时，电容器所带的电荷量一定增大C R D．在一个闪光周期内，通过电阻的电荷量与通过闪光灯的电荷量一定相等D：答案电容器两端的电压与闪光灯两端的电压相理解此电路的工作过程是解决本题的关键。

2014年高考物理真题分类汇编：恒定电流2． [2014·天津卷] 如图所示，电路中R 1、R 2均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置．闭合开关S ，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A ．增大R1的阻值B ．增大R 2的阻值C ．增大两板间的距离D ．断开开关S2．B [解析] 本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E 不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R 1的阻值将使电容器两端的电压增大，根据E ＝U d可知，E 增大，故A 错误；增大R 2的阻值，电容器两端的电压不变，E 不变，故B 正确；增大两板间的距离，E 减小，故C 错误；断开开关S ，电容器两端的电压发生改变，D 错误．（2014上海）18.如图，电路中定值电阻阻值R 大于电源内阻阻值r 。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V 3示数变化量的绝对值分别为△V 1、△V 2、△V 3，理想电流表A 示数变化量的绝对值△I ，则（ ）（A ）A 的示数增大 （B ）V 2的示数增大（C ）△V 3与△I 的比值大于r (D) △V 1大于△V 218．ACD [解析] 本题考查闭合电路欧姆定律和串、并联电路的特点，滑片向下滑动，连入电路中的电阻R 变减小，由I=E/(R+R 变+r)，A 表示数增大，故A 正确；V2表测量的是电源的输出电压U 2=E －Ir 减小，故B 错误； U 3＝E －Ir －IR ，则有△V 3＝△I ×(R+r), △V 3与△I 的比值等于R+r ，大于r ，故C 正确。

△V 2＝△I ×r , △V 1＝△I ×R,又因为题目告知R>r ,得△V 1大于△V 2 ，故D 正确，22． [2014·浙江卷] 小明对2B 铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值．(1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出．第22题图1(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U-I图上，如图2所示．在图中，由电流表外接法得到的数据点是用________((3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为________Ω.22．[答案] (1)如图所示第22题图1(2)“×”(3)作图见第22题图2用“×”连线R＝(1.1～1.3) Ω；用“○”连线R＝(1.5～1.7) Ω[解析] (1)由图2中的电压、电流数据从零开始可知滑动变阻器采用分压式，电压表选择量程3 V，电流表采用外接法．(2)外接法由于电压表分流，测得的电阻比内接法测得的要小，故电流表外接法得到的数据点是用“×”表示的．(3)用“×”数据点连直线，斜率为铅笔芯的电阻，考虑误差因素，R＝(1.1～1.3)Ω，用“○”数据点连直线，同理得R＝(1.5～1.7)Ω.6．(19分)[2014·重庆卷] (1)某照明电路出现故障，其电路如题6图1所示，该电路用标称值为12 V的蓄电池为电源，导线及其接触完好．题6图1维修人员使用已调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．①断开开关，红表笔接a点时多用电表指示如题6图2所示，读数为________ V，说明________正常(选填“蓄电池”或“保险丝”或“开关”或“小灯”)．题6图2②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然和题6图2相同，可判定发生故障的器件是________(选填“蓄电池”或“保险”或“开关”或“小灯”)．6．[答案] (1)①11.5(11.2～11.8之间的值均可) 蓄电池 ②小灯[解析] (1)本题考查多用电表的读数、电路的故障分析．用多用电表的电压挡分析故障时，电压表有示数说明电源和电压表等组成了闭合回路，可能与电压表并联的部分电路发生故障，而与电压表串联部分未发生故障，若无示数则正好相反．根据这个原理，a 、c 间接上电压表，断开开关，表针偏转，说明蓄电池正常，a ，b 间接上电压表，断开开关，表针不偏转，说明小灯发生故障，闭合开关后表针偏转，说明开关和保险丝正常．23．[2014·新课标全国卷Ⅰ] 利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R (最大阻值999.9 Ω)，电阻R 0(阻值为3.0 Ω)，电阻R 1(阻值为3.0 Ω)，电流表A(量程为200 mA ，内阻为R A ＝6.0 Ω)，开关S.图(a)实验步骤如下：①将电阻箱阻值调到最大，闭合开关S ；②多次调节电阻箱，记下电流表的示数I 和电阻值箱相应的阻值R ；③以1I 为纵坐标，R 为横坐标，作1I­R 图线(用直线拟合)； ④求出直线的斜率k 和在纵轴上的截距b .回答下列问题：(1)分别用E 和r 表示电源的电动势和内阻，则1I与R 的关系式为________． (2)实验得到的部分数据如下表所示，其中电阻R ＝3.0 Ω时电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________．图(b)图(c)(3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k ＝________A －1Ω－1，截距b ＝________A －1.(4)根据图线求得电源电动势E ＝________V ，内阻r ＝________Ω.23．(1)1I ＝R A ＋R 1ER 1R ＋1E ⎣⎡⎦⎤R A ＋R A ＋R 1R 1（r ＋R 0） (2)0.110 9.09 (3)1.0(或在0.96～1.04)之间，6.0(或在5.9～6.1之间) (4)3.0(或在2.7～3.3之间)，1.0(或在0.6～1.4之间)[解析] 本题考查了测量电源电动势和内电阻的实验．(1)根据闭合电路欧姆定律有E ＝⎝⎛⎭⎫IR A R 1＋I (R ＋R 0＋r )＋IR A . 代入数据，化简得1I ＝（R A ＋R 1）ER 1R ＋1E ⎣⎢⎡⎦⎥⎤R A ＋R 1R 1（R 0＋r ）＋R A . (2)电流表每小格表示4 mA ，因此电流表读数是0.110 A ，倒数是9.09 A －1.(3)根据坐标纸上给出的点，画出一条直线，得出斜率k ＝1.0 A －1·Ω－1，截距b ＝6.0 A －1.(4)斜率k ＝R A ＋R 1ER 1，因此E ＝3.0 V ，截距b ＝1E ⎣⎢⎡⎦⎥⎤R A ＋R A ＋R 1R 1（r ＋R 0），因此r ＝bE 3－5＝1.0 Ω.22． (6分)[2014·新课标Ⅱ卷] 在伏安法测电阻的实验中，待测电阻R x 的阻值约为200 Ω，电压表V 的内阻约为2 k Ω，电流表A 的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式R x ＝U I计算得出，式中U 与I 分别为电压表和电流表的示数．若将图(a)和图(b)中电路测得的电阻值分别记为R x 1和R x 2，则______(选填“R x 1”或“R x 2”)更接近待测电阻的真实值，且测量值R x 1________(选填“大于”“等于”或“小于”)真实值，测量值R x 2______(选填“大于”“等于”或“小于”)真实值．22. [答案] R x 1 大于 小于[解析] R V R x ＝2000 Ω200 Ω＝10，R x R A ＝200 Ω10 Ω＝20，故R V R x <R x R A＝10，应该采用电流表内接法，即图(a)接法．由“大内偏大，小外偏小”的结论可知电流表内接时测量值R x 1大于真实值，外接时，测量值R x 2小于真实值．21．[2014·安徽卷]Ⅱ.其同学为了测量一个量程为3 V 的电压表的内阻，进行了如下实验．(1)他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5 V ，则电压表的示数应为________V(结果保留两位有效数字)图1 图2(2)为了更准确地测量该电压表的内阻R V ，该同学设计了图2所示的电路图，实验步骤如下：A ．断开开关S ，按图2连接好电路；B ．把滑动变阻器R 的滑片P 滑到b 端；C ．将电阻箱R 0的阻值调到零；D ．闭合开关S ；E ．移动滑动变阻器R 的滑片P 的位置，使电压表的指针指到3 V 位置；F ．保持滑动变阻器R 的滑片P 位置不变，调节电阻箱R 0的阻值使电压表指针指到1.5 V 位置，读出此时电阻箱R 0的阻值，此值即为电压表内阻R V 的测量值；G ．断开开关S.实验中可供选择的实验器材有：a ．待测电压表b ．滑动变阻器：最大阻值2000 Ωc ．滑动变阻器：最大阻值10 Ωd ．电阻箱：最大阻值9999.9 Ω，阻值最小改变量为0.1 Ωe ．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ωf ．电池组：电动势约6 V ，内阻可忽略g ．开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用________(填“b”或“c”)，电阻箱中选用________(填“d”或“e”)②电压表内阻R V 的测量值R 测和真实值R 真相比，R 测________R 真(填“>”或“<”)；若R V越大，则|R 测－R 真|R 真越________(填“大”或“小”)． 21Ⅱ.J8、J10 (1)1.0 V(2)①c d ②>小[解析]Ⅱ.本题考查多用电表的欧姆档的原理、电路与使用方法等知识点，考查对半偏法测电压表内阻实验的理解能力、仪器选择能力与系统误差的分析能力．(1)已知电压表的内阻R V ＝3.0×103 Ω，由于欧姆表的内阻等于中值电阻，所以欧姆表的内阻r ＝1.5×103 Ω，根据分压关系可得电压表示数为1.0 V.(2)①根据分压电路的滑动变阻器的阻值小，测量支路的电阻变化对其所分得的电压影响小，因此滑动变阻器选择c，由于电压表的内阻约为3.0×103Ω，故电阻箱选择d.②由于电阻箱串联接入测量支路，测量支路电阻增加，造成测量支路的电压大于3.0 V，电阻箱两端的电压大于1.5 V，因此R测>R真．R V越大，测量支路电阻越大，测量支路的电压越接近3.0 V，电阻箱的电压越接近1.5 V，因此R测越接近R真，相对误差越小。

第十二章 恒定电流一、基础知识 1、基本规律（1）电流 电流强度产生电流的条件：导体两端存在电压——导体，意味着有可以自由移动的电荷；电压，意味着在导体中建立有电场，从而自由电荷在电场力作用下定向移动形成电流。

电流的方向：规定为正电荷定向移动的方向。

在外电路，从电源正极流向负极，即从高电势处流向低电势处，在内电路，从电源负极流向正极，即从低电势处流向高电势处。

三种速率：自由电子热运动速率，数量级约为105m/s ；在导体中建立电场的速率，等于光速；自由电子定向移动速率，约为10－5m/s 。

电流强度：qI t=1A ＝1C/s ，标量 注意：“安培”是国际单位制基本单位，“库仑”是导出单位。

（2）电阻定律 LR Sρ= 电阻率ρ（Ω·m ）由材料决定，且与温度有关；金属导体的电阻率随温度升高而增大，半导体的电阻率随温度升高而减小；有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

我国科学家在1989年把T C 提高到130K 。

现在科学家们正努力做到室温超导。

（3）欧姆定律 全电路欧姆定律 路端电压欧姆定律 rU r R ER U I r =+==对于气体导电、非纯电阻电路不成立 路端电压 U ＝E －Ir ＝IR ＝E rR R+ 忽略内阻时U ＝E 说明：内外电路是串联关系，外电阻按比例分得总电压的一部分R 外越大，则I 越小，U 越大。

注意：对电源、电动势的认识——电源的基本作用是给电路提供电压，电动势E 在数值上等于电源提供给全电路的总电压，此电压由外电阻R 和内电阻r 按比例分配；电源是将其它能量转化为电能的装置，电流在电路中流动，通过用电器再将电能转化为其它形势的能量，电动势在数值上等于通过电路横截面的电量等于．．．．．．．．．．．．．．．．．．．．．1C ．．时电源将提供的电能，．．．．．．．．．．因此，电动势反映了电源转化能量本领的大小；对于给定的电源，E 、r 是确定的，移送1C 电量时将提供的电能是确定的，但电源的功率P ＝EI 是不确定的（电流I 与外电路有关），即电源每秒钟提供的电能是不确定的，与外电路有关（电源在一段时间内提供给全电路的总能量W 总＝EIt ＝Eq ．．，掌握这一关系式对于在电磁感应部分解答电动机电路的某些问题很重要）。

【真题汇编】全国卷-类型9-恒定电流恒定电流【考纲定位】【知识再现】一.直流电路的有关规律二.规律方法1．闭合电路动态变化的原因(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)若电键的通断使串联的用电器增多，总电阻增大；若电键的通断使并联的支路增多，总电阻减小．(3)热敏电阻或光敏电阻的阻值变化．2．闭合电路动态分析的方法基本思路是“局部→整体→局部”流程图：三.含容电路的分析方法1.稳态含容直流电路电容器处于稳定状态时，相当于断路，此时的电路具有以下两个特点：（1）电容器所在支路无电流，与电容器直接串联的电阻相当于一根无电阻导线；（2）电容器上的电压就是与含有电容器的那条支路并联部分电路的电压。

弄清电路结构是解决稳态含容直流电路问题的关键.2.动态含容直流电路若直流电路结构发生改变，电容器两端的电压往往会产生相应的变化，从而在电路中产生短暂的充放电现象，使电容器的电荷量发生改变，试题通常要求求出这个电容器所带电荷的电荷量的改变量及充、放电电流的方向.对于这类问题，只要抓住初、末两稳定状态，如果变化前后极板所带电荷的电性相同，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和。

四.闭合电路欧姆定律中的功率的最值问题【真题汇编】（2020，全国卷1，T17）1 . 图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压U C。

如果U C随时间t的变化如图（b）所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是（）A．B．C．D．【答案】A【解析】【分析】【详解】根据电容器的定义式可知结合图像可知，图像的斜率为，则内的电流与内的电流关系为且两段时间中的电流方向相反，根据欧姆定律可知两端电压大小关系满足由于电流方向不同，所以电压方向不同。

故选A。
