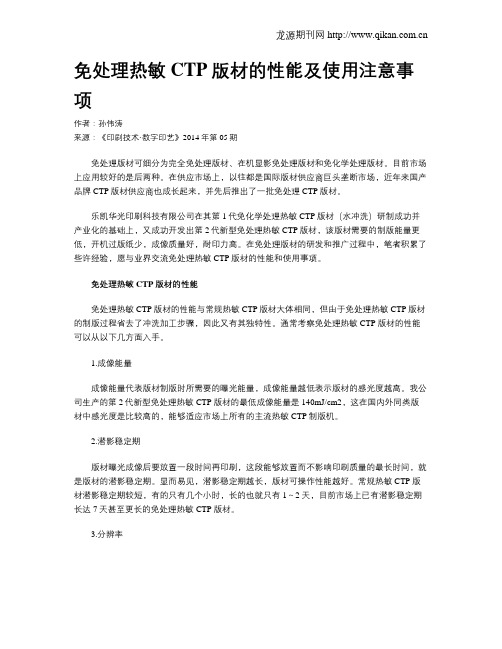

免处理热敏CTP版材的性能及使用注意事项作者：孙伟涛来源：《印刷技术·数字印艺》2014年第05期免处理版材可细分为完全免处理版材、在机显影免处理版材和免化学处理版材。
目前市场上应用较好的是后两种。
在供应市场上，以往都是国际版材供应商巨头垄断市场，近年来国产品牌CTP版材供应商也成长起来，并先后推出了一批免处理CTP版材。
乐凯华光印刷科技有限公司在其第1代免化学处理热敏CTP版材（水冲洗）研制成功并产业化的基础上，又成功开发出第2代新型免处理热敏CTP版材，该版材需要的制版能量更低，开机过版纸少，成像质量好，耐印力高。
在免处理版材的研发和推广过程中，笔者积累了些许经验，愿与业界交流免处理热敏CTP版材的性能和使用事项。
免处理热敏CTP版材的性能免处理热敏CTP版材的性能与常规热敏CTP版材大体相同，但由于免处理热敏CTP版材的制版过程省去了冲洗加工步骤，因此又有其独特性。
通常考察免处理热敏CTP版材的性能可以从以下几方面入手。
1.成像能量成像能量代表版材制版时所需要的曝光能量，成像能量越低表示版材的感光度越高。
我公司生产的第2代新型免处理热敏CTP版材的最低成像能量是140mJ/cm2，这在国内外同类版材中感光度是比较高的，能够适应市场上所有的主流热敏CTP制版机。
2.潜影稳定期版材曝光成像后要放置一段时间再印刷，这段能够放置而不影响印刷质量的最长时间，就是版材的潜影稳定期。
显而易见，潜影稳定期越长，版材可操作性能越好。
常规热敏CTP版材潜影稳定期较短，有的只有几个小时，长的也就只有1～2天，目前市场上已有潜影稳定期长达7天甚至更长的免处理热敏CTP版材。
3.分辨率分辨率是胶印版材的又一重要性能参数。
分辨率越高，网点还原性能越好，印品的质量就越高。
一些国产免处理热敏CTP版材分辨率已经能够达到200lpi，适合于调幅/调频及混合加网，印刷质量与常规热敏CTP版材相当。
4.过版纸使用量过版纸使用量是在机处理型免处理CTP版材的一个独有而又重要的性能指标，过版纸数越少，浪费越少。
浅谈光敏和热敏CTP版材的使用(二)
林其水
【期刊名称】《网印工业》
【年(卷),期】2005(000)005
【摘要】@@ (接2005年2期)rn故障现象:高光处网点或网线丢失.rn主要原因:曝光和显影工序出现问题.在曝光方面主要有:曝光过度,在室内光源下曝光带来灰雾,线性调整不正确,调焦不准,真空泵出现问题导致抽真空不完全,从而造成版没有紧贴于滚筒表面,留有空隙;在显影方面主要有:显影液浓度太大,补充过多,显影温度过高,电导率传感器发生故障或表面脏污,传送速度太慢.
【总页数】2页(P32-33)
【作者】林其水
【作者单位】无
【正文语种】中文
【中图分类】TS8
【相关文献】
1.浅谈光敏和热敏CTP版材的使用(一) [J], 林其水
2.国产热敏CTP版材使用经验谈 [J], 孟福军
3.免处理热敏CTP版材的性能及使用注意事项 [J], 孙伟涛
4.正确使用热敏型CTP设备全面提升印刷质量(一)——CTP版材与设备的配合及调整 [J], 陈啸谷
5.热敏CTP版材的使用技术 [J], 齐成
因版权原因，仅展示原文概要，查看原文内容请购买。

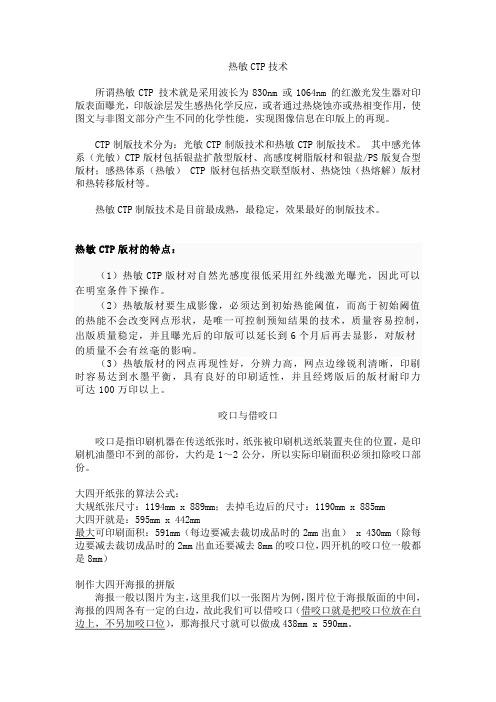

热敏CTP技术所谓热敏CTP 技术就是采用波长为830nm 或1064nm 的红激光发生器对印版表面曝光，印版涂层发生感热化学反应，或者通过热烧蚀亦或热相变作用，使图文与非图文部分产生不同的化学性能，实现图像信息在印版上的再现。
CTP制版技术分为：光敏CTP制版技术和热敏CTP制版技术。
其中感光体系（光敏）CTP版材包括银盐扩散型版材、高感度树脂版材和银盐/PS版复合型版材；感热体系（热敏） CTP版材包括热交联型版材、热烧蚀（热熔解）版材和热转移版材等。
热敏CTP制版技术是目前最成熟，最稳定，效果最好的制版技术。
热敏CTP版材的特点：（1）热敏CTP版材对自然光感度很低采用红外线激光曝光，因此可以在明室条件下操作。
（2）热敏版材要生成影像，必须达到初始热能阈值，而高于初始阈值的热能不会改变网点形状，是唯一可控制预知结果的技术，质量容易控制，出版质量稳定，并且曝光后的印版可以延长到6个月后再去显影，对版材的质量不会有丝毫的影响。
（3）热敏版材的网点再现性好，分辨力高，网点边缘锐利清晰，印刷时容易达到水墨平衡，具有良好的印刷适性，并且经烤版后的版材耐印力可达100万印以上。
咬口与借咬口咬口是指印刷机器在传送纸张时，纸张被印刷机送纸装置夹住的位置，是印刷机油墨印不到的部份，大约是1～2公分，所以实际印刷面积必须扣除咬口部份。
大四开纸张的算法公式：大规纸张尺寸：1194mm x 889mm；去掉毛边后的尺寸：1190mm x 885mm大四开就是：595mm x 442mm最大可印刷面积：591mm（每边要减去裁切成品时的2mm出血） x 430mm（除每边要减去裁切成品时的2mm出血还要减去8mm的咬口位，四开机的咬口位一般都是8mm）制作大四开海报的拼版海报一般以图片为主，这里我们以一张图片为例，图片位于海报版面的中间，海报的四周各有一定的白边，故此我们可以借咬口（借咬口就是把咬口位放在白边上，不另加咬口位），那海报尺寸就可以做成438mm x 590mm。

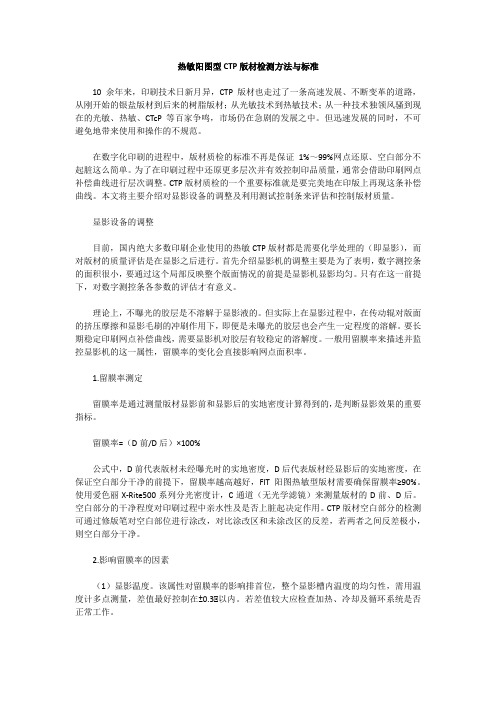

热敏阳图型CTP版材检测方法与标准10余年来，印刷技术日新月异，CTP版材也走过了一条高速发展、不断变革的道路，从刚开始的银盐版材到后来的树脂版材；从光敏技术到热敏技术；从一种技术独领风骚到现在的光敏、热敏、CTcP等百家争鸣，市场仍在急剧的发展之中。
但迅速发展的同时，不可避免地带来使用和操作的不规范。
在数字化印刷的进程中，版材质检的标准不再是保证1%～99%网点还原、空白部分不起脏这么简单。
为了在印刷过程中还原更多层次并有效控制印品质量，通常会借助印刷网点补偿曲线进行层次调整。
CTP版材质检的一个重要标准就是要完美地在印版上再现这条补偿曲线。
本文将主要介绍对显影设备的调整及利用测试控制条来评估和控制版材质量。
显影设备的调整目前，国内绝大多数印刷企业使用的热敏CTP版材都是需要化学处理的（即显影），而对版材的质量评估是在显影之后进行。
首先介绍显影机的调整主要是为了表明，数字测控条的面积很小，要通过这个局部反映整个版面情况的前提是显影机显影均匀。
只有在这一前提下，对数字测控条各参数的评估才有意义。
理论上，不曝光的胶层是不溶解于显影液的。
但实际上在显影过程中，在传动辊对版面的挤压摩擦和显影毛刷的冲刷作用下，即便是未曝光的胶层也会产生一定程度的溶解。
要长期稳定印刷网点补偿曲线，需要显影机对胶层有较稳定的溶解度。
一般用留膜率来描述并监控显影机的这一属性，留膜率的变化会直接影响网点面积率。
1.留膜率测定留膜率是通过测量版材显影前和显影后的实地密度计算得到的，是判断显影效果的重要指标。
留膜率=（D前/D后）×100%公式中，D前代表版材未经曝光时的实地密度，D后代表版材经显影后的实地密度，在保证空白部分干净的前提下，留膜率越高越好，FIT阳图热敏型版材需要确保留膜率≥90%。
使用爱色丽X-Rite500系列分光密度计，C通道（无光学滤镜）来测量版材的D前、D后。
空白部分的干净程度对印刷过程中亲水性及是否上脏起决定作用。
热敏ctp版工艺流程
《热敏ctp版工艺流程》
热敏ctp版是一种应用于印刷行业的新型印刷版，它采用了热敏感材料和ctp（computer-to-plate）技术，能够实现高质量的印刷效果。
以下是热敏ctp版的工艺流程：
1. 设计文件准备：首先，需要准备印刷品的设计文件，包括文字、图片等内容。
2. 输出文件到ctp机：将设计文件输出到ctp机上，ctp机会将设计文件中的图像信息转换成激光蚀刻图像，并在热敏ctp版上形成图像。
3. 制版：经过ctp机处理后的热敏ctp版会被送入制版机，制版机会对热敏ctp版进行曝光、洗涤等工艺，使其形成印版图像。
4. 检验：制版完成后，需要对热敏ctp版进行检验，确保印版图像的质量和完整性。
5. 装夹：将制作好的热敏ctp版安装到印刷机上。
6. 印刷：通过印刷机对印版图像进行印刷，将设计文件上的图像印刷到印刷品上。
7. 质量检验：最后对印刷品进行质量检验，确保印刷效果符合
要求。
热敏ctp版的工艺流程相较于传统的制版工艺更加简单和高效，能够实现快速、精准的印刷制版，因此在印刷行业中得到了广泛的应用。
热敏CTP版材的使用技术
齐成
【期刊名称】《印刷质量与标准化》
【年(卷),期】2007(000)007
【摘要】目前，随着印刷科技的发展，计算机直接制版技术（CTP）已得到广泛
的应用，由于CTP技术省去了输出胶片等中间环节，与传统制版工艺相比，CTP
技术具有印刷质量好，生产周期短，劳动力成本低，可以进行远程传版，实现按需印刷，符合环保要求，实现绿色制版印刷等特点，可以说是未来印刷发展的一个方向。
对于CTP技术来说，版材的质量和使用技术是最终制版印刷结果的关键所在。
【总页数】3页(P22-24)
【作者】齐成
【作者单位】无
【正文语种】中文
【相关文献】
1.中国CTP版材业创三足鼎立之势--记四川炬光阳图型热敏CTP版材发布会 [J], 杨虹
2.国产热敏CTP版材使用经验谈 [J], 孟福军
3.印刷媒体的三种热敏CTP版材比较研究 [J], 夏文;华江林;余成发;张鹏
4.数字印版测控条在热敏CTP版材质量管控中的应用 [J], 王国联
5.数字印版测控条在热敏CTP版材质量管控中的应用 [J], 王国联
因版权原因，仅展示原文概要，查看原文内容请购买。
CTP操作流程及操作指引一、CTP操作流程：1.病人准备：病人需要提前服用对比剂，通常需要空腹，以确保对比剂能够被充分吸收。
2.安置病人：将病人安置在CTP扫描仪上，并确保病人的头部位于适当的位置以获得清晰的图像。
3.设置参数：操作人员需要根据患者的具体情况以及需要获取的图像信息，设置恰当的CTP扫描参数，包括扫描层厚、扫描时间等。
4.注射对比剂：在扫描进行前，需要将对比剂通过静脉注射到病人体内，以增强血流动力学的信息。
5.进行扫描：开始进行CTP扫描，实时监控扫描进程，确保图像得到准确采集。
6.数据处理：将扫描得到的数据传输至计算机，进行后续的数据处理和分析，生成血流灌注图等信息。
7.图像解析：对生成的图像进行解析，根据血流灌注情况对患者的病情进行评估和诊断。
8.报告生成：根据对图像的分析和解读，制作病例报告，供医生参考。
9.数据存储：将扫描得到的数据进行存储，方便后续的查询和比对。
10.完善工作：清洁操作环境，对设备进行维护和保养，为下一次的使用做好准备。
二、CTP操作指引：1.专业培训：操作人员需要接受相关的专业培训，掌握CTP操作的基本原理和技术要点。
2.严格执行操作规程：操作人员在进行CTP扫描时，需要严格按照操作规程操作，确保操作流程顺利进行。
3.注意对比剂注射：对比剂的注射需要掌握正确的注射方法和剂量，防止对患者造成不必要的伤害。
4.注意病人安全：在安置病人和进行扫描时，要注意病人的安全，确保病人舒适且不受伤害。
5.质量控制：在数据处理和图像解析过程中，要进行严格的质量控制，确保得到的结果准确可靠。
6.协作配合：在操作过程中，与其他医护人员进行配合和协作，共同完成扫描任务。
7.设备维护：定期对CTP扫描仪进行维护和检查，确保设备正常运行。
8.沟通交流：在操作过程中，及时与患者进行沟通交流，让其了解操作流程和可能的不适感。
9.持续学习：不断更新自己的知识和技能，跟踪最新的CTP技术和操作方法，提升自己的水平。
CTP操作流程及操作指引一、CTP操作流程1.准备工作在进行CTP操作之前，需将设计好的印刷文件以电子形式存储到计算机中，确保文件格式正确，并确保计算机上安装了相关的CTP软件和驱动程序。
2.文件校对打开CTP软件，加载需要印刷的文件，进行文件的校对工作。
校对包括检查文件的版面设置、文字和图像的位置、颜色设置等，确保文件没有错误和遗漏。
4.文件输出5.CTP刻版将输出的文件加载到CTP设备上，进行刻版操作。
刻版过程中需要设置印版的尺寸、排版方式、网点形式等参数，以确保刻版的准确性和质量。
6.CTP输出刻版完成后，可以通过CTP设备将印版输出到相应的介质上，一般为光敏材料或光敏印版胶片。
7.印版制作经过CTP输出的印版需要进行进一步的处理，如烘干、曝光等，以确保印版能够适应印刷设备的要求。
8.转印制作好的印版可以安装到印刷设备上，进行印刷工作。
这个过程包括设置印刷设备的参数、选择合适的印刷介质、检查印刷质量等。
9.印后处理完成印刷后的印刷品需要进行一些印后处理工作，比如裁切、折页、装订等，以最终得到完整的印刷品。
二、CTP操作指引1.确认文件格式在进行CTP操作之前，需要确认文件的格式是否符合印刷要求，一般常用的文件格式有PDF、TIFF等。
如果文件格式不符，需要进行格式转换。
2.文件校对在加载文件到CTP软件中之前，进行文件的校对工作。
校对时需要检查文件的版面设置、文字和图像的位置、颜色设置等，确保文件没有错误和遗漏。
4.输出设置在输出文件之前，需要设置合适的输出参数。
一般需要设置输出的格式、分辨率、色彩模式等，以确保输出的文件能够适应印刷要求。
5.CTP刻版加载输出的文件到CTP设备上，进行刻版操作。
根据需要设置印版的尺寸、排版方式、网点形式等参数，确保刻版的准确性和质量。
6.CTP输出刻版完成后，将印版输出到相应的介质上。
操作时需要根据CTP设备的要求进行操作，包括设置输出介质、调整输出参数等。
华光热敏阳图CTP版材使用指导
引述：
尊敬的客户您们好：
当您刚购买了CTP制版系统跟使用了华光热敏CTP版材时，请耐心的看完《华光热敏阳图CTP版材使用指导》；它会要你很快的对华光热敏版材与CTP制版系统有一个很好的了解，更快的掌握基本使用技能，避免不必要的损失，使我们每一位客户的利益最大化。
（本篇采用通俗易懂的语言进行交流）
正文：
一、什么是华光热敏CTP？
1.华光版材简介：
华光热敏CTP版材是乐凯华光印刷科技有限公司自主研发生产的高感度热敏CTP版，具有自主知识产权的配方设计和独特的制造工艺。
版材感光波长：830nm、激光能量：130～150mJ/cm2、分辨率：1％～99％@200lpi、可适于调频网、综述具有如下特点：
1、产品性能: 卓越的网点还原性、性能稳定、宽容度大.
2、耐印力: 10万印，烤版后可达15万印
3、适应性: 兼容市场主流热敏制版机和冲版机，适应性强.
2.华光版材储存条件及注意事项：
在使用华光版材时，首先要注意版材放置问题，在搬运过程中要轻拿轻放，注意受力均匀，如果空间比较充裕最好平放，空间不足时可靠墙放置，要注意倾斜角度不能过大，否则版面会发生弯曲造成不
识版或者曝光异常，最好在靠墙的位置做一个斜的支撑板确保受力均匀。
抽取使用时要用力平稳，避免个别点受力过大，造成版面凹凸不平；角度要合适不能角度过大并且要连同版材上面的衬纸一起抽出，避免划伤版材。
市场所有CTP版材均属于感光材料，所以对光都会产生光照反映，应尽量避免长时间版面暴漏在日光或日光灯下。
华光版材应存放在干燥、阴凉处、储存温度5℃-30℃，湿度不大于55%；保质期12个月。
3.华光版材的显影参数：
1.显影液：TPD-80(新配方) TPD TPD-80
2.显影温度：20℃-26℃
3.显影时间：18秒-40秒
4.动态补充：120ml/平方米
5.静态补充：100ml/小时
6.毛刷转速：70-120rpm
7.冲版量：1800平米-2500平米
注解：
所有的参数调整目的只有一个：为保证出一张合格的版材而服务！所以温度跟速度还有压力，都是为了保证我们出一张可以上机印刷版材而做的准备。
在市场中大多客户都是在装机后，版材工程师与设备工程师为其设定一个显影参数后，而自己不加以调整的使用，这样是错误的！
最终导致版材使用的不正常，浪费大量时间跟人力物力。
这里好有一比：我们自己购买电视机，厂家给我们设定中央一套节目，那么我们需要看其他频道时就需要自己做出调整，找到我们自己喜欢的栏目。
用版也是一样，感光材料由于下线时间不一、温度、适度等环境影响都会产生感光差异，这时就需要我们客户自己为使用好版材找到一个合适的使用参数。
4.如何检测什么是合格的版材：
1.观察版面有无脏点，白点，是否干净无划伤，与原图有无差别。
2.有测网仪的测试网点还原性能，50%的网点在2个网点范围合格（48﹪-52﹪）
3.酒精滴试法：用酒精滴试版面空白区域，酒精挥发后无蓝边合格。
（主要检测版材是否留底上脏，显影不够干净）
4.观察版材图文是否显白或者网点发虚出现条杠，观察版材两边的蓝色边缘是否锐利，无泛白情况。
（主要检测版材是否显影过度，造成网点发虚，导致上机印刷不耐印以及出现条杠）
注解：
1、当版材出现网点扩大，版材空白处使用酒精滴试法出现蓝色圆圈时，说明显影不足。
这时应当延长显影时间、升高显影温度、或者更换新的显影液。
（延长显影时间时，可以5秒为一个调整单位；提高显影温度时可以1度为一个调整单位；在调整显影时间能解决问题基础上，就无需再调整显影温度。
）
2、当版材网点缩小过大，版材网点发虚。
实地部分泛白时，说
明显影过强。
这时应当缩短显影时间、降低显影温度、或者在较强的显影液中补加相同的废旧显影液来稀释药性（从客户成本角度考虑）。
5.华光版材的使用流程：
1、按照以上所诉正确的抽取华光版材，观察版面情况。
2、将版材正确的放入制版设备。
3、当版材经过曝光后，这时要立刻将版材进行显影。
4、显影后的版材，在上印刷机前要按照以上标准进行检查。
注解：
1、曝光后的版材不能长时间放置不显影，在3分钟内要进行显影。
否则会造成版材无法显影干净的后果。
2、显影后的版材一定要进行上胶。
华东地区多雨水，往往存放条件较潮湿，长时间不上胶会导致版材上印刷机后局部不上墨，有些印刷环境差还会出现留底带脏。
3、每隔半小时要定期对制出的版材进行检测，保证制版质量。
6.华光版材相配套的化学药品：
TP-A型阳图热敏CTP版；TPD-III显影液、TPD-80显影液；
TP-P型热敏CTP版；TPD-80（主推，配套）、 TPD-III显影液；
TP-26型热敏CTP版；TPD-80;
TP-U型热敏CTP版；TPD-III显影液、TPD-80显影液。
TP-ⅡN型热敏CTP版；TPD-Ⅲ;
TP-G型免处理热敏CTP版；无；
洁版液：推荐华光CTP洁版液或者日研洁版液；
保护胶: 推荐使用华光专用CTP版保护胶或者日研保护胶；
7.制版设备与显影设备调试：
华光版材建立模版特性：强曝光弱显影。
制版设备模版建立是在华光版材提供的显影参数基础上：显影时间30s显影温度23度。
测试确定制版设备曝光功率俗称光值、确定制版设备运行速度俗称转速。
最终达到版材制版显影后50%网点在±2%以内。
遇到问题时可直接咨询设备工程师以及版材工程师。
大多无需客户自己调整。
显影机调试（必要时可咨询显影机供应商）
1.清洗显影机：排出槽内旧显影液，清洗毛刷辊，胶辊及显影槽，换掉旧的过滤芯；充入清水，循环清洗5分钟，排出废水；换上新的过滤芯,然后加入新显影液备用。
2.显影液及参数初步设定：显影温度：23°C；显影时间：30s；（根据环境以及药水变化要做出相对应的调整）电导率范围：起始设置90-92ms/cm，耗尽点84ms/cm(23°C)；显影能力：6-8 m2／L显影液；动态补充：100-120ml／m2；抗氧化补充/静态补充：100 ml／h，月用量1000m2以下客户可每月更换一次显影液；月用量4000m2左右客户（周用量1000m2以上）应每月更换2－3次显影液。
每次更换显影液应全面清洗一次显影机，同时更换过滤芯。
8．印刷条件（水斗液）：
1.PH 值： 4.5 - 5.2
2.醇浓度：≤8%
3.温度： 8-10℃
4.电导率：800-1500。
综述：
希望尊敬的客户你能够认真的看完这篇《华光热敏阳图CTP 版材使导》对CTP使用有一定的认识，帮助你顺利完成工作，减少不必要的麻烦，创造更多的经济效益。
华光技术服务部。
