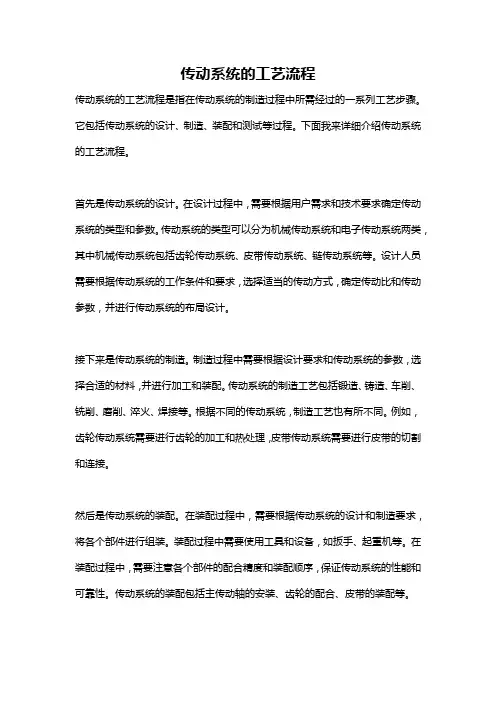

传动系统的工艺流程传动系统的工艺流程是指在传动系统的制造过程中所需经过的一系列工艺步骤。
它包括传动系统的设计、制造、装配和测试等过程。
下面我来详细介绍传动系统的工艺流程。
首先是传动系统的设计。
在设计过程中，需要根据用户需求和技术要求确定传动系统的类型和参数。
传动系统的类型可以分为机械传动系统和电子传动系统两类，其中机械传动系统包括齿轮传动系统、皮带传动系统、链传动系统等。
设计人员需要根据传动系统的工作条件和要求，选择适当的传动方式，确定传动比和传动参数，并进行传动系统的布局设计。
接下来是传动系统的制造。
制造过程中需要根据设计要求和传动系统的参数，选择合适的材料，并进行加工和装配。
传动系统的制造工艺包括锻造、铸造、车削、铣削、磨削、淬火、焊接等。
根据不同的传动系统，制造工艺也有所不同。
例如，齿轮传动系统需要进行齿轮的加工和热处理，皮带传动系统需要进行皮带的切割和连接。
然后是传动系统的装配。
在装配过程中，需要根据传动系统的设计和制造要求，将各个部件进行组装。
装配过程中需要使用工具和设备，如扳手、起重机等。
在装配过程中，需要注意各个部件的配合精度和装配顺序，保证传动系统的性能和可靠性。
传动系统的装配包括主传动轴的安装、齿轮的配合、皮带的装配等。
最后是传动系统的测试。
在测试过程中，需要对传动系统的性能和可靠性进行验证。
通过测试可以检测出传动系统在工作过程中可能存在的问题，并进行调试和改善。
传动系统的测试包括静态测试和动态测试。
静态测试主要是检测传动系统的传动效率和传动比，动态测试主要是检测传动系统的扭矩和功率传递能力。
测试过程中需要使用相应的测试仪器和设备，如动力学测试台和测力计等。
综上所述，传动系统的工艺流程包括设计、制造、装配和测试等步骤。
在每个步骤中都需要严格按照工艺要求进行操作，保证传动系统的性能和可靠性。
通过工艺流程的合理安排和控制，可以提高传动系统的制造效率和质量，满足用户的需求。
传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。
二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。
1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。
图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。
图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。
机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。
（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。
汽车传动系统的工作原理汽车传动系统是驱动汽车前进的关键部件，它将发动机产生的动力转化为车轮的转动力，从而实现汽车的运动。
汽车传动系统的工作原理十分复杂，涉及到各种机械和电子元件的协同作用。
本文将详细介绍汽车传动系统的工作原理，并分点列出其主要组成部分和功能。
一、主要组成部分1. 发动机：传动系统的源动力，通过燃烧混合气体产生动力。
2. 变速器：用于改变发动机转速和车辆行进速度之间的关系，分为手动变速器和自动变速器两种。
3. 离合器：连接发动机和变速器之间的元件，用于断开和连接发动机的动力传递。
4. 传动轴：将变速器输出的动力传输到车轮上，并带动车辆前进。
5. 差速器：在车轮转速不一致时，调节驱动力的分配，使车轮能够平稳转动。
二、工作原理1. 发动机工作原理：发动机通过燃烧混合气体产生爆发力，将活塞推动，进而带动曲轴转动。
曲轴输出的动力通过连杆和活塞转化为线性运动，然后通过曲轴的转动带动传动系统。
2. 变速器工作原理：变速器可以改变发动机转速和车辆行进速度之间的关系。
手动变速器通过改变齿轮之间的组合来实现速度的变化，而自动变速器则通过液压或电子控制系统来自动调整齿轮组合。
变速器的齿轮间传递动力的方式有直接齿轮传动、经济性齿轮传动和行星齿轮传动等。
3. 离合器工作原理：离合器用于连接和断开发动机的动力传递。
当离合器踏板踩下时，离合器压盖向发动机方向移动，使离合器片与发动机之间的摩擦片脱开，发动机动力不再传递到传动轴；当离合器踏板松开时，离合器压盖松开，摩擦片与发动机之间的摩擦片紧密接触，发动机动力得以传递到传动轴。
4. 传动轴工作原理：传动轴将变速器输出的动力传输到车轮上，并带动车辆前进。
传动轴通常由多个关节和轴段组成，能够适应车轮悬挂的运动。
传动轴通过万向节和轴段的协同作用，将动力从变速器传递到驱动轮。
5. 差速器工作原理：差速器在车轮转速不一致时，能够调节驱动力的分配，使车轮能够平稳转动。
差速器通常由主行星齿轮、副行星齿轮和差速锁等组成。

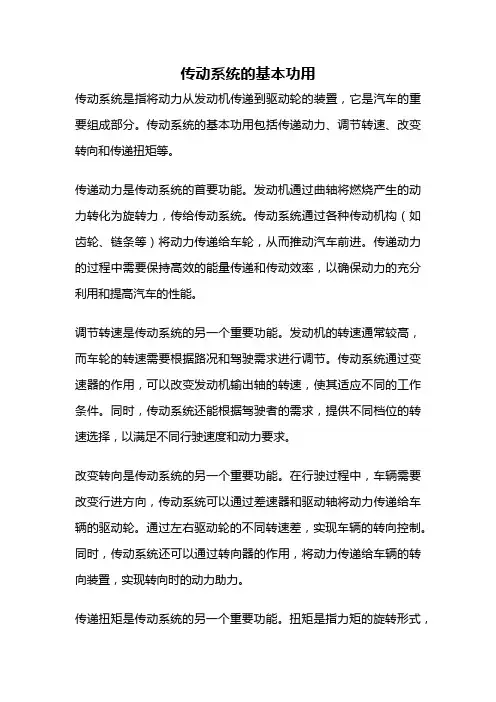

传动系统的基本功用传动系统是指将动力从发动机传递到驱动轮的装置，它是汽车的重要组成部分。
传动系统的基本功用包括传递动力、调节转速、改变转向和传递扭矩等。
传递动力是传动系统的首要功能。
发动机通过曲轴将燃烧产生的动力转化为旋转力，传给传动系统。
传动系统通过各种传动机构（如齿轮、链条等）将动力传递给车轮，从而推动汽车前进。
传递动力的过程中需要保持高效的能量传递和传动效率，以确保动力的充分利用和提高汽车的性能。
调节转速是传动系统的另一个重要功能。
发动机的转速通常较高，而车轮的转速需要根据路况和驾驶需求进行调节。
传动系统通过变速器的作用，可以改变发动机输出轴的转速，使其适应不同的工作条件。
同时，传动系统还能根据驾驶者的需求，提供不同档位的转速选择，以满足不同行驶速度和动力要求。
改变转向是传动系统的另一个重要功能。
在行驶过程中，车辆需要改变行进方向，传动系统可以通过差速器和驱动轴将动力传递给车辆的驱动轮。
通过左右驱动轮的不同转速差，实现车辆的转向控制。
同时，传动系统还可以通过转向器的作用，将动力传递给车辆的转向装置，实现转向时的动力助力。
传递扭矩是传动系统的另一个重要功能。
扭矩是指力矩的旋转形式，是描述旋转物体受到的力的大小和方向的物理量。
在传动系统中，发动机通过曲轴产生的扭矩需要传递给车轮，以推动汽车前进。
传动系统通过传动机构将发动机的扭矩传递给驱动轮，同时还可以根据驾驶者的需求进行扭矩调节，以提供更好的驾驶体验。
除了以上基本功用外，传动系统还具有其他一些重要功能。
例如，传动系统可以通过不同的传动比例实现驱动轮的牵引力调节，以适应不同的路面条件和行驶要求。
同时，传动系统还可以通过传动机构的设计和优化，提高传动效率，减少能量损耗，从而提高汽车的燃油经济性。
传动系统的基本功用包括传递动力、调节转速、改变转向和传递扭矩等。
传动系统是汽车的重要组成部分，它的性能直接影响着汽车的驾驶性能和燃油经济性。
因此，在设计和选择传动系统时，需要综合考虑各个功用的需求，以满足汽车的使用要求，提高车辆的性能和可靠性。

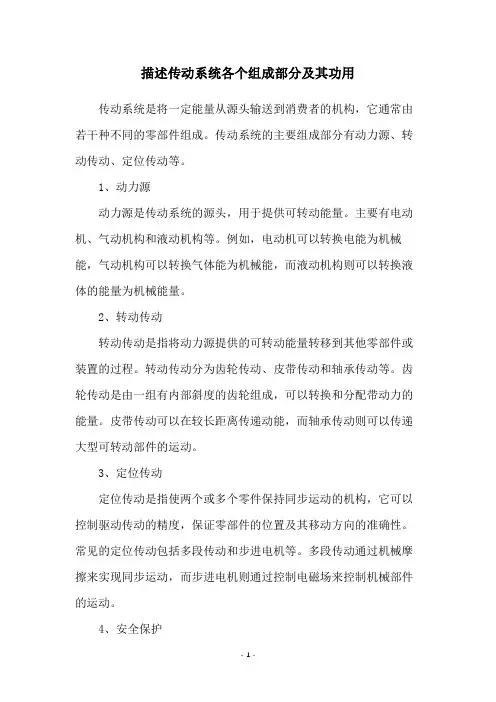

描述传动系统各个组成部分及其功用传动系统是将一定能量从源头输送到消费者的机构，它通常由若干种不同的零部件组成。
传动系统的主要组成部分有动力源、转动传动、定位传动等。
1、动力源动力源是传动系统的源头，用于提供可转动能量。
主要有电动机、气动机构和液动机构等。
例如，电动机可以转换电能为机械能，气动机构可以转换气体能为机械能，而液动机构则可以转换液体的能量为机械能量。
2、转动传动转动传动是指将动力源提供的可转动能量转移到其他零部件或装置的过程。
转动传动分为齿轮传动、皮带传动和轴承传动等。
齿轮传动是由一组有内部斜度的齿轮组成，可以转换和分配带动力的能量。
皮带传动可以在较长距离传递动能，而轴承传动则可以传递大型可转动部件的运动。
3、定位传动定位传动是指使两个或多个零件保持同步运动的机构，它可以控制驱动传动的精度，保证零部件的位置及其移动方向的准确性。
常见的定位传动包括多段传动和步进电机等。
多段传动通过机械摩擦来实现同步运动，而步进电机则通过控制电磁场来控制机械部件的运动。
4、安全保护安全保护是传动系统的重要组成部分，它旨在保护系统的完整性和安全性，重要的安全保护部件包括安全开关、断路器、电磁接触器等，还有可选的安全传感器、安全继电器等。
安全保护的主要功能是在系统出现异常情况时，及时关闭该系统，以防止意外发生。
总之，传动系统是由动力源、转动传动、定位传动和安全保护等多种零部件组成，它可以将一定能量从源头输送到消费者。
动力源可以将电能、气体能、液体能等转换为机械能，转动传动分为齿轮传动、皮带传动和轴承传动等，定位传动可以保证零部件的位置及其移动方向的准确性，安全保护可以及时关闭系统，以防止意外发生。
只有各个组成部分按照规定的要求运转，整个传动系统才能正常工作，并有效完成自身的功能。
传动系统的组成及作用
传动系统是指将发动机的动力传递到车轮上的一系列零部件的集合。
它主要由离合器、变速器、传动轴和差速器等几个部分组成。
离合器是传动系统中最基本的部分，它连接发动机和变速器，使得发
动机能够通过变速器将能量传递到车轮上。
离合器有两个主要组成部分：摩擦盘和压盘。
当驾驶员踩下离合踏板时，压盘会推向摩擦盘，
从而断开发动机与变速器之间的连接。
变速器是传动系统中最重要的组成部分之一，它允许驾驶员在不同的
车速下选择不同的齿比。
通常情况下，变速器有两种类型：手动和自动。
手动变速箱需要驾驶员手工操作换挡杆来改变齿比，而自动变速
箱则通过电子控制系统自行完成换挡过程。
传动轴是将能量从变速器传递到车轮上的关键部件之一。
它通常由两
节或三节组成，并且可以在车辆前后或左右安装。
现代汽车通常采用
前置引擎后轮驱动的布局，因此传动轴通常位于车辆的底部。
差速器是传动系统中最后一个组成部分，它允许车轮以不同的速度旋转。
当车辆转弯时，内侧车轮需要旋转更慢，而外侧车轮需要旋转更快。
差速器通过允许左右两个车轮以不同的速度旋转来解决这个问题。
总之，传动系统是汽车中最重要的部分之一，它将发动机产生的能量传递到车轮上。
离合器、变速器、传动轴和差速器等组成部分在整个传动系统中都扮演着至关重要的角色。
只有这些零部件都正常工作，汽车才能够顺畅地行驶。
