园林建筑景观平面图、施工图、透视图的绘制步骤一、建筑图的产生园林建筑的设计程序一般分为初步设计和施工图设计两个阶段,较复杂的工程项目还要进行技术设计。
初步设计主要是提出方案,说明建筑的平面布置、立面造型、结构选型等内容,绘制出建筑初步设,计图,送有关部门审批。
技术设计主要是确定建筑的各项具体尺寸和构造做法;进行结构计算,确定承重构件的截面尺寸和配筋情况。
施工图设计主要是根据已批准的初步设计图,绘制出符合施工要求的图纸。
二、初步设计图的绘制1.初步设计图的内容包括基本图样:总平面图、建筑平立剖面图、有关技术和构造说明、主要技术经济指标等。
通常要作一幅透视图,表示园林建筑竣工后外貌。
2.初步设计图的表达方法初步设计图尽量画在同一张图纸上,图面布置可以灵活些,表达方法可以多样,例如可以画上阴影和配景,或用色彩渲染,以加强图面效果。
图l0-22 是伞亭花架的初步设计图。
3.初步设计图的尺寸初步设计图上要画出比例尺并标注主要设计尺寸,例如总体尺寸、主要建筑的外形尺寸、轴线定位尺寸和功能尺寸等。
三、施工图的绘制设计图审批后,再按施工要求绘制出完整的建施、结施图样及有关技木资料。
绘图步骤如下:(l)确定绘制图样的数量。
根据建筑的外形、平面布置、构造和结构的复杂程度决定绘制那儿种图样。
在保证能顺利完成施工的前提下,图样的数量应尽量少。
(2)在保证图样能清晰地表达其内容的情况下,根据各类图样的不同要求,选用合适的比例,平立剖面图尽量采用同一比例。
(3)进行合理的图面布置。
尽量保持各图样的投影关系,或将同类型的,内容关系密切的图样集中绘制。
(4)通常先画建筑施工图,一般按总平面→平面图→立面图→剖面图→建筑详图的顺序进行绘制。
再画结构施工图,一般先画基础图、结构平面图,然后分别画出各构件的结构详图。
图10-23和图10-24是坐椅的施工图。
下载 (74.58 KB)2007-12-25 15:30① 视图平、立、剖面图和两个节点详图,表达坐椅的外形和各部分的装配关系。

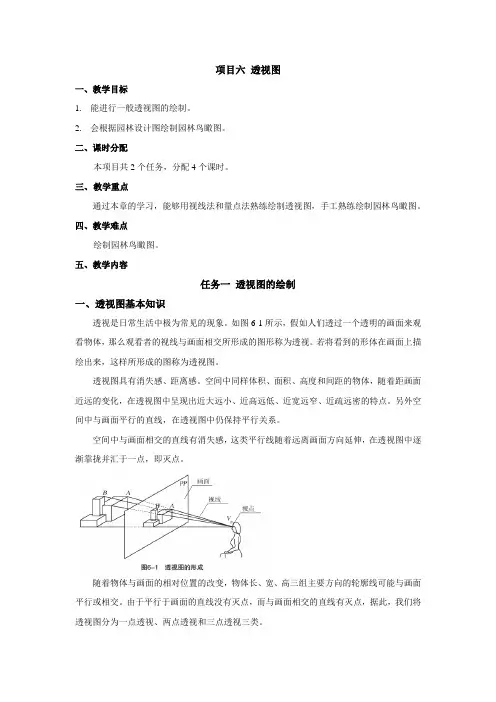

项目六透视图一、教学目标1. 能进行一般透视图的绘制。
2. 会根据园林设计图绘制园林鸟瞰图。
二、课时分配本项目共2个任务,分配4个课时。
三、教学重点通过本章的学习,能够用视线法和量点法熟练绘制透视图,手工熟练绘制园林鸟瞰图。
四、教学难点绘制园林鸟瞰图。
五、教学内容任务一透视图的绘制一、透视图基本知识透视是日常生活中极为常见的现象。
如图6-1所示,假如人们透过一个透明的画面来观看物体,那么观看者的视线与画面相交所形成的图形称为透视。
若将看到的形体在画面上描绘出来,这样所形成的图称为透视图。
透视图具有消失感、距离感。
空间中同样体积、面积、高度和间距的物体,随着距画面近远的变化,在透视图中呈现出近大远小、近高远低、近宽远窄、近疏远密的特点。
另外空间中与画面平行的直线,在透视图中仍保持平行关系。
空间中与画面相交的直线有消失感,这类平行线随着远离画面方向延伸,在透视图中逐渐靠拢并汇于一点,即灭点。
随着物体与画面的相对位置的改变,物体长、宽、高三组主要方向的轮廓线可能与画面平行或相交。
由于平行于画面的直线没有灭点,而与画面相交的直线有灭点,据此,我们将透视图分为一点透视、两点透视和三点透视三类。
二、视线法作透视图视线法作图原理就是中心投影法,即过投影中心S作一系列视线(投影线)与实物上各点相连,这些视线与画面相交,得到各投影点,将各投影点相连而成的图形就是该物体的透视图。
用视线法作透视图,可以归结为以下三步,即:首先求作物体的方向轮廓线的灭点和迹点,再利用灭点和迹点求出物体的次透视图,最后利用真高线画出各部分高度,从而完成整个物体的透视作图。
下面以例代理,介绍视线法作透视图的方法。
【例6-1】设有一立方体,将其放于画面后,并与画面倾斜一角度。
为了方便作图,将立方体的一棱边靠紧画面(以PP表示),如图6-4所示。
图6-4(b)为其水平投影。
GP 表示地平面。
已知观察者的眼睛(视点)在地平面上的垂直投影即观察者站立的位置(站点S)及观察者眼睛的高度,即画面上视平线HL与画面和地平面的交线(基线)GL之间的距离(也称为视高)。
园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图,其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰,便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条(竖线、横线、斜线、交叉线、各种曲线、点和小圈等)加以叠加组合,来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习,图11-1是钢笔绘图的基本笔法。
下载 (62.74 KB)2007-12-25 15:00一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树,用大小不同的“黑点”表示种值位置及树干的粗细,再画一个不规则的圆圈表示树冠的形状和大小,这种画法一般用于1:500或1:1000的。
总平面图。
在1:50-l:200的平面图上.树的平面符号要能区分原有树和新植树,乔木和灌木、常绿树和落叶树、针叶树和阔叶树,因此树的平面符号要有一定变化的树冠线,如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案,例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线,如图11-2(c)所示。
下载 (77.24 KB)2007-12-25 15:00树木的平面符号可参阅《总图制图标准》,各地画法虽有共同之处,又有所差别.再者,完全用平面符号表示不同的树种是困难的,所以在平面图中往往要画上图例,借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多,所以常用花灌木冠幅外缘连线来表示,如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱.常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线,加上种植位置的“黑点”来表示,如图11-4所示。
修剪绿篱外轮廓线整齐平直,不修剪的绿篱外轮廓线为自然曲线。
下载 (34.42 KB)2007-12-25 15:00平面图上常用草地衬托树木,草坪用小圆点、线点来表示。
实训六、透视图绘制
实训目标:通过园林植物透视图的绘制,了解透视图中的专用名词和术语,掌握透视图绘制中视平面、视平线、视高、视距及灭点的确定方法;掌握透视图的的特点及作图方法,了解视角、站点、视高等对透视图的影响。
材料及用具:绘图板、三角尺、丁字、圆规、分规、铅笔、擦图片、橡皮擦、A4绘图纸、胶带子。
方法与步骤:
根据植物在平面及立面的投影图,绘制其透视效果图。
1、确定画面的位置。
将画面靠在平面图适当
的位置:一般靠在第一排树的树心,以便
量取高(画面与平面垂直相交)。
2、分别在平面图及透视图中确定站点、视距:
分别以第一排树的两树心点为圆心画弧相
交,以交点为站点,同时也确定了视距。
视高:人眼的高度。
灭点:视点主视线与
视平线的垂直交点。
3、根据平面图与立面图之间的对应关系,分
别连线各投影点(树心投影),在透视图中
绘制各点(可根据等分透视的方法依次绘
制。
再根据立面图植物的真高绘制透视图
中各植物。
4、保留作图痕迹,完成绘制。
总结:
V
X
H
