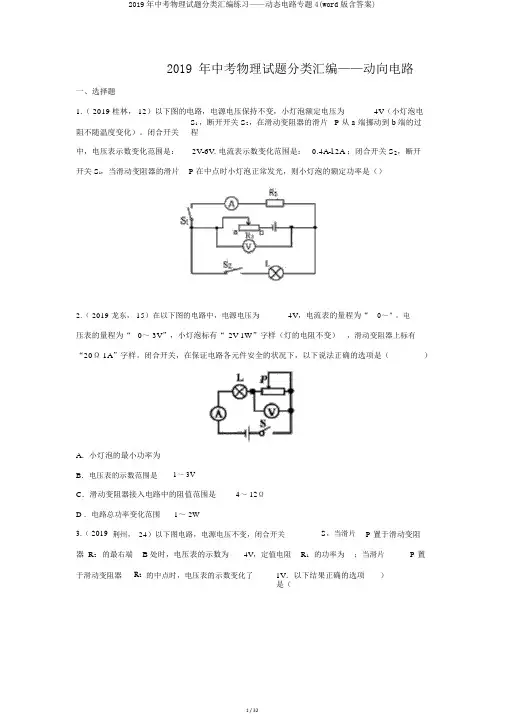

2019年中考物理试题分类汇编：动态电路一、填空题32.（2019·咸宁）(8分)如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。
闭合开关,滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。
(1)当滑动变阻器滑片从左端移至右端的过程中,电压表的示数(选填“逐渐增大”、“先增大后减小”或“逐渐减小”);(2)结合图乙数据计算定值电阻R0的阻值;(3)当滑动变阻器两次消耗的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是多少?【答案】：15．（2019·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。
【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
并联电路各支路互不影响。
【解答】解：要使灯泡L和滑动变阻器R串联，应将灯泡L和滑动变阻器R首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，所以当将滑片P由图中位置向右移动，灯泡L的亮度不变。
故答案为：S2；不变。
19. (2019·天津)如图13所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P 从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图14所示。
则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。
答案：19.10；0.1(2019·江西)如图3所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=2:1 ，而电路的总功率之比P1:P2=2:1 .12.(2019•重庆A卷)图8的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A 和0~15 V。
闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为1A A。
当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为20V V。
图8(2019•重庆B卷)如图7所示，电源电压保持不变.滑动变望器的滑片P移动到某一位置不动，然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表。
第4次实验时电阳箱的电功率为0.45 W:分析数据发现电阻箱在第2、6次(或第3、5次)实验时电功率相等由此推理：电阻箱在第1次与后而第n次实验时的电功率也相等.则第n次实验时电阻箱的阳值为10022. (2019·衡阳)如图所示，R 为定值电阻、R’为滑动变阻器，闭合开关S ，将滑动变阻器的滑片从a 端逐渐滑动到b 端，发现○V1表示数从2V 变化到6V ，而○V2表示数从4V 变化到0，则电流表示数从0.2A 变化到__ 0.6 __A ，R ＝_ 10 __Ω22. （2019·成都）如图甲是一种家用电暖器,图乙是其简化的电路图,已知R 1<R 2，电暖器的部分参数如表中所示。
闭合开关S,要让电暖器处于第二档工作，则应再将开关 闭合；若电暖器在第二档正常工作10min.则产生的热量是J 。
22. S1，6.9x 105解析：加热器的高中低三个档位分别对应电路总功率的高中低，根据纯电阻电路电功率计算公式可知，第二档应该选择R1单独接入电路，再由公式W=Pt ，即可计算出最终答案。
考点：本题考查学生对于纯电阻电路计算电功率公式的认知，准确找到所需公式，并在计算过程中注意单位统一。

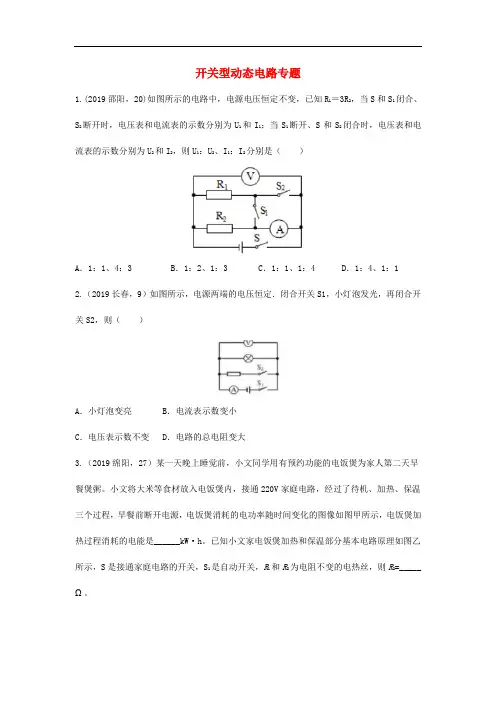

二、选择题 8．（2019·德阳）如图所示电路，电源电压为12V 且保持不变。
闭合开关S ，当滑片P 置于变阻器的中点时，电压表的示数为4V ；当滑片P 置于变阻器的b 端时，电压表的示数变化了2V ，在10s 内定值电阻R 1产生的热量为36J 。
则下列结果正确的是DA ．电路中的最大电流为1AB ．滑片P 在中点时，10s 内滑动变阻器R 消粍的电能为60JC ．滑动变阻器R 先后两次消耗的电功率之比为8∶1D ．R 1先后两次消耗的电功率之比为16∶9额定电压 220V 功率选择 一档950W 二挡1150W三挡2100W11．（2019长沙）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小11．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
因热敏电阻R2的阻值随温度升高而减小，所以，当R2的温度随环境温度降低时，R2的阻值变大，电路的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数减小，故A错误；由U＝IR可知，定值电阻R1两端的电压变小，即电压表V1的示数减小，故B错误；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数增大，故C正确、D错误。
故选：C。

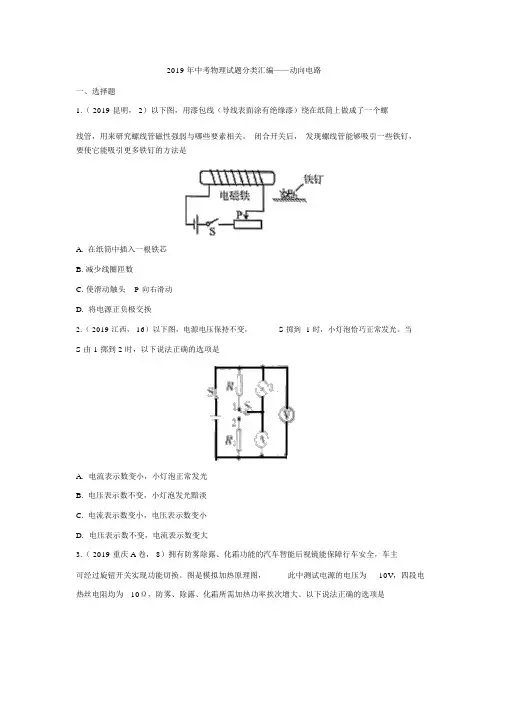

8.(2019•重庆A卷)具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图5是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是（ C ）A.开关旋至“1”档，开启化霜功能 B.开启防雾功能，电路总电阻为5N C.化霜与防雾电路的总功率之差为15W D.从防雾到除露，电路总电流变化1A图517.(2019·安徽)如图所示的电路中，电源电压保持不变,R为定值电阻。
闭合开关，向左移动滑片P,则AA.电压表的示数变大,电流表的示数变大B.电压表的示数变大,电流表的示数变小C.电压表的示数不变,电流表的示数变大D.电压表的示数变小,电流表的示数变大三、实验题30．(2019·南京)（10分）在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路如图所示，电源电压恒为18V，电阻箱最大阻值为999.9Ω．报警器（电阻不计）通过的电流达到或超过10mA会报警，超过20mA会损坏。
压敏电阻Rx在压力不超过800N的前提下，其阻值随压力F的变化规律如下表所示。
压力F/N 0 50 100 150 200 250 300 …电阻Rx/Ω580 560 540 520 500 480 460 …（1）为不损坏元件，报警电路允许消耗的最大功率是多少？（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过200N时，电路报警按照下列步骤调试此报警电路：①电路接通前，滑动变阻器滑片P置于b端；根据实验要求，应将电阻箱调到一定的阻值，这一阻值为500 Ω；②将开关向 2 端（填数字）闭合，调节滑动变阻器的滑片P ，直至报警器报警；③保持滑动变阻器的滑片P位置不变，将开关向另一端闭合，报警电路即可正常使用。
（4）对（3）中已调试好的报警电路，现要求压敏电阻受到的压力达到或超过700N时，电路报警，若电源电压可调，其它条件不变，则将电源电压调为16 V即可。
【分析】（1）知道电路的最大电流和电源电压，根据P＝UI求出功率。
（2）从表格数据知，压敏电阻每增加50N，电阻减小20Ω，求出压力为800N时的电阻，知道电源电压和报警时的电流求出电路总电阻，根据电阻的串联求出滑动变阻器的最大阻值至少为多少。
（3）进行报警器调试时，第一，确定设定的压力。
第二，在表格中找到压力对应的电阻，让电阻箱调到压敏电阻设定压力的电阻值，电路接通2时，滑动滑动变阻器的滑片，使电路电流为报警电流0.01A，此时可以计算滑动变阻器此时的电阻。
第三，保持滑动变阻器的滑片位置不变，用压敏电阻代替电阻箱，电路接通1，电路即可正常报警。
（4）由表格计算压敏电阻700N时的电阻，此时滑动变阻器的电阻不变，求出电路总电阻，知道报警电流，可以求出电源电压。
【解答】解：（1）由题知，电源电压为18V，电路中最大电流为20mA＝0.02A，则报警电路允许消耗的最大功率：P最大＝UI最大＝18V×0.02A＝0.36W；（2）报警时电路中的最小电流是10mA＝0.01A，由欧姆定律可得，此时报警电路的总电阻为：R总＝＝＝1800Ω，由表格数据可知，压敏电阻受到的压力每增加50N，其电阻会减小20Ω，则压敏电阻受到的压力为800N时，其阻值为：R X＝580Ω﹣×20Ω＝260Ω，所以，滑动变阻器的最大阻值至少为：R滑＝R﹣R X＝1800Ω﹣260Ω＝1540Ω；（3）①由表格数据可知，压敏电阻受到的压力达到200N时，其对应的电阻值R X'＝500Ω。
②为使报警电路可正常使用，应先让电阻箱调到压敏电阻达到设定压力时的电阻值500Ω，再将开关向2端闭合（电阻箱与滑动变阻器串联），调节滑动变阻器的滑片，使电路中的电流为报警电流0.01A，报警器报警。
此时滑动变阻器的阻值：R滑'＝R总﹣R X'＝1800Ω﹣500Ω＝1300Ω；③保持滑动变阻器的滑片P位置不变，将开关向1端闭合，压敏电阻和滑动变阻器串联，电路即可正常报警。
（4）对（3）中已调试好的报警电路，滑动变阻器的电阻不变，即R滑'＝1300Ω，因压敏电阻受到的压力每增加50N，其电阻会减小20Ω，则压敏电阻受到的压力为700N时，其阻值为：R X″＝580Ω﹣×20Ω＝300Ω，此时电路的总电阻：R总′＝R滑'+R X″＝1300Ω+300Ω＝1600Ω，此时电源电压应为：U′＝IR总′＝0.01A×1600Ω＝16V。
故答案为：（1）为不损坏元件，报警电路允许消耗的最大功率是0.36W；（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于1540Ω；（3）①500；②2；滑动变阻器的滑片P；报警器报警；③滑动变阻器的滑片P位置不变；（4）16。
四、计算题42.（2019·铜仁）在如图所示的电路中，电源电压为12V，滑动变阻器的阻值范围在0至50Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3A。
