摩托车盘式制动器工作原理

摩托车盘式制动器工作原理摩托车盘式制动器是一种常用的制动装置，用于减速和停止摩托车。

它由制动盘、制动钳和制动片组成，通过摩擦产生制动力，实现摩托车的制动。

下面将详细介绍摩托车盘式制动器的工作原理。

让我们了解一下摩托车盘式制动器的组成部分。

制动盘是固定在车轮上的圆形金属盘，它与车轮一起旋转。

制动钳是安装在车轮上的设备，用于夹住制动盘。

制动片则是安装在制动钳内的摩擦材料，它与制动盘接触并产生摩擦力。

当骑手踩下制动踏板或拉动制动手柄时，摩托车盘式制动器开始工作。

制动器的工作过程可以分为以下几个步骤：1. 压力传递：当骑手施加力量时，制动踏板或制动手柄上的主缸开始工作。

主缸内部有一个活塞，当骑手施加力量时，活塞向前移动，增加了主缸内的液体压力。

2. 液压传递：主缸内的液体压力通过制动管路传递到制动钳。

制动管路连接了主缸和制动钳，液体压力在管路中传递，将力量传递给制动钳。

3. 制动力产生：制动钳内部有一个或多个活塞，当液体压力传递到制动钳时，活塞向外移动。

活塞的移动将制动片推向制动盘，产生摩擦力。

4. 摩擦制动：制动片与制动盘之间的摩擦力会减慢制动盘的旋转速度，从而减速或停止摩托车。

制动片通常由摩擦材料制成，如金属与复合材料的组合，具有良好的摩擦性能。

5. 散热和冷却：摩托车盘式制动器在工作过程中会产生大量摩擦热量，为了保持制动器的正常工作温度，制动器通常设计有散热和冷却系统。

散热系统可以通过散热片或散热孔将热量散发到周围环境中，而冷却系统可以通过冷却液或空气来降低制动器的温度。

总的来说，摩托车盘式制动器的工作原理是通过液压传递力量，使制动片夹紧制动盘产生摩擦力，从而实现摩托车的制动。

制动器的设计和制造需要考虑到摩擦性能、散热和冷却等因素，以确保制动器的可靠性和安全性。

摩托车盘式制动器具有制动力大、制动效果稳定、耐用等优点，因此广泛应用于各种类型的摩托车中。

骑手在驾驶摩托车时，只需轻轻一踩或轻轻一拉，即可实现减速和停止，提高了驾驶的安全性和便利性。

摩托车后轮液压盘式制动系统的开发（1）

摩托车后轮液压盘式制动系统的开发（1）
汪利国
【期刊名称】《摩托车技术》
【年(卷),期】2012(000)004
【摘要】液压盘式制动系统因技术先进、稳定性好、无自锁现象及维修方便等优点，在国外已被广泛应用于摩托车前、后轮制动器上，而我国则仅限于前轮制动器的使用，后轮制动器多使用技术相对简单的鼓式制动器。

为提高我国摩托车的技术含量，摩托车后轮液压盘式制动器的研究非常必要，同时也是为摩托车制动系统向更高技术含量的防抱死制劝系统发展做好技术储备。

【总页数】5页(P40-44)
【作者】汪利国
【作者单位】金城集团有限公司
【正文语种】中文
【中图分类】U483
【相关文献】
1.摩托车液压盘式制动系统结构参数分析及设计 [J], 武亚平;沈好民
2.摩托车后轮液压盘式制动系统的开发（2） [J], 汪利国
3.摩托车前轮液压盘式制动系统故障与排除 [J], 石柏廷
4.摩托车液压盘式制动系统特性分析与研究 [J], 艾兆虎
5.摩托车液压盘式制动器钳体的有限元分析系统的研究 [J], 谢树泳; 李晓辉; 钟绍华
因版权原因，仅展示原文概要，查看原文内容请购买。

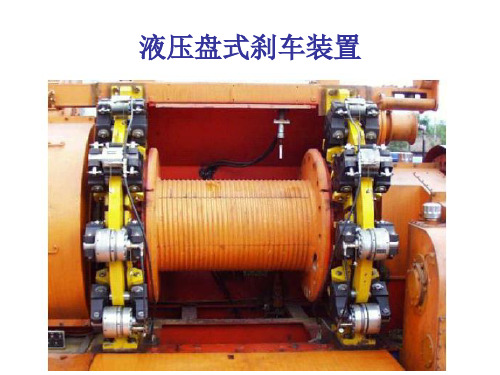

液压盘式刹车装置

注意：解除驻车制动，注意：解除驻车制动，必须先拉工作制动刹把，再推驻车制动手柄方能解锁。动刹把，再推驻车制动手柄方能解锁。
紧急制动：紧急制动：
紧急制动是由紧急按钮阀（11）控制的，该阀是一个紧急制动是由紧急按钮阀（11）控制的，紧急按钮阀手动换向气阀，控制气控换向阀（12）手动换向气阀，控制气控换向阀（12）。按下紧急制动按钮时切断气源，气控换向阀（12）当按下紧急制动按钮时，切断气源，气控换向阀（12）安全钳制动；弹簧复位，实现安全钳制动同时，液控换向阀（14）弹簧复位，实现安全钳制动；同时，液控换向阀（14）因控制端失压而换向，压力油直接进入工作钳，控制端失压而换向，压力油直接进入工作钳，实现工作钳制动。所有制动钳制动，实现了紧急制动。制动。即：所有制动钳制动，实现了紧急制动。
可增设误操作保护功能误操作保护功能。所谓误操作保护是指当司钻未按规定要误操作保护功能求解除驻车制动、紧急制动时，所有刹车钳都处在制动状态，从而起到了安全保护作用。
制动执行机构制动执行机构主要包括：工作钳、安全钳、制动执行机构主要包括：工作钳、安全钳、刹车盘和
钳架四部分，钳架四部分，
工作钳
架
钳架是执行机构的基座，钳架是执行机构的基座，工作钳及安全钳均安装在该基座上。通常配备两个钳架，装在该基座上。通常配备两个钳架，安装在绞车的底座上，位于滚筒两侧的前方。的底座上，位于滚筒两侧的前方。
液压站
液压站包括：油箱组件、泵组、控制块总成、加液压站包括：油箱组件、泵组、控制块总成、油组件、电控箱等。油组件、电控箱等。
安全钳
安全钳主要由常闭式内置碟簧组的单作用油缸、安全钳主要由常闭式内置碟簧组的单作用油缸、杠杆机单作用油缸构和刹车块组成组成，构和刹车块组成，

液压盘式制动器安装使用说明书

3．卸掉手柄前端的上塞片后，再取下内外制动片之间的下塞片。
4．制动盘应装入内外制动片之间，制动盘外径露出制动片1.5mm左右,以保证有效摩擦面。
5.将制动钳的安装支架装在减振器联结凸台上，M8螺栓的拧紧力矩为20～25N.m，M10螺栓的拧紧力矩为25～30N.m。
6．装车完成后，支起车轮，抓握手柄数次，以消除各部间隙，转动车轮，应无明显阻滞现象。
液压盘式制动器是利用杠杆原理和帕斯卡定律传递并增大操纵力，对车轮产生制动转矩，以装在车轮上的制动盘和装在制动钳上的制动片之间的摩擦阻力将行驶中的摩托车的动能（有时含势能）转换成摩擦热能，同时依靠摩擦元件吸收与释放热量，来达到减缓车速或直至停车的目的。
当需要制动时，握紧制动手柄(或脚踩脚踏板)，推动制动泵活塞前移，当前皮碗超过制动泵0.5孔时，制动器就形成一个密闭的制动系统，产生压力，并通过制动油管输入到制动钳油缸内，推动活塞前移，使内外制动片夹紧制动盘，从而产生制动转矩。
c．拧紧放气阀，然后松开手柄。
d．反复抓握手柄数次，使制动液正常循Байду номын сангаас，直至压力正常。
五．维护
1．摩托车使用后，应用软布擦拭制动盘面，及时清除砂粒，防止划伤制动盘、制动片表面，影响使用寿命。
2．使用中，应经常观察制动液的消耗情况，当制动液面低于制动泵上的“LOWER”标记时，拧开油杯盖加注DOT3或DOT4专用制动液，切勿添加其它如汽油、香蕉水等液体，以免影起不良后果。
3．使用超过6000km后，应经常观察制动片的磨损情况，当发现摩擦材料的剩余厚度≤1mm时,应及时更换.
4．定期检查制动盘的厚度，当制动盘磨损至规定厚度时(制动盘上有最小极限的磨损标识)，应及时更换制动盘。
5．当发现制动不灵或手感无力时，应检查各接头是否有渗漏，如不漏,应是系统内有空气，应当排除。排除方法：

电力液压盘式制动器使用说明

电力液压盘式制动器
YPL1型电力液压盘式制动器结构及原理说明
一次弹簧力矩调整螺母手动释放装置
推动器手动释放限位开关
二次制动弹簧组件单向液压阻尼缸
底座
二次弹簧力矩调整螺母手动释放装置固定螺钉
退距调整螺母开闸释放限位开关一次制动弹簧组件
均等装置
补偿套制动拉杆
制动瓦
制动器工作原理：当机构驱动电机断电停止驱动时;推动器也同时断电并失去推力;一次制动弹簧力经杠杆和制动瓦作用到制动盘上产生一次制动力矩;对机构进行第一步制动;二次制动弹簧在单向液压阻尼缸的反力作用下缓慢下移释放;待机构完全停止后二次制动弹簧释放到位并将弹簧力施加到制动盘上产生二次制动力矩; 实施停车防风制动；当机构通电驱动时;推动器同时通电驱动并迅速产生足够的推力推起推杆此时单向液压阻尼缸无阻尼作用;使制动臂向两侧外张;制动瓦制动覆面脱离制动盘;停止制动作用; 制动器可根据需要增设紧急制动短路电磁阀;在遇到突发性大风或其它紧急情况时;电磁阀通电使阻尼缸短路;实现二次制动弹簧无阻尼释放;进行快速紧急制动;
！注意：推动器补偿行程不得小于10mm或护罩下端闭闸时不得位于红色区域。
制动器的使用维护
11
4 退距均等的调整
制动衬垫制动盘
两侧的均等杠杆
调整螺栓联接板背紧螺母
退距均等杠杆
调整方法：打开制动器通电或用手动释放装置;观察制动衬垫与制动盘的间隙; 如发现两侧不均等;则拧松间隙小一侧的锁紧螺母;顺时针旋转调整螺栓;边拧边观察;至两侧间隙均等后停止旋转;并拧紧锁紧螺母; 此装置为自动均等装置;调整好后在使用过程中无需调整专利技术;
2 预防措施正确安装和正确调整即可预防;
制动器的使用维护

液压制动系统和盘式制动器
