墙下条形基础课程设计(教师：宋天文)

墙下条形基础课程设计任务书一、课程背景墙下条形基础课程是一门为初学者设计的基础课程，旨在引导学员了解和掌握墙下条形的基本知识和技能。

墙下条形是一种广泛应用于建筑和土木工程领域的结构形式，掌握其基础知识和技能对于从事相关行业的专业人士至关重要。

二、课程目标本课程旨在帮助学员达到以下目标：1.理解墙下条形的基本原理和应用场景；2.掌握墙下条形的设计原则和计算方法；3.能够应用所学知识解决实际问题；4.培养学员的团队合作意识和解决问题的能力。

三、课程大纲1. 墙下条形概述•墙下条形定义和分类•墙下条形的应用领域•墙下条形的重要性和优势2. 基本原理和设计原则•墙下条形的工作原理•墙下条形的受力分析•墙下条形的设计要点和规范3. 条形设计的基本计算•条形设计参数的确定•条形尺寸的计算方法•条形材料的选择和使用4. 案例分析与实践•实际案例分析•使用计算软件进行设计•案例实际操作演练5. 团队合作与项目实施•形成小组进行实践项目•分工合作完成项目任务•项目实施和结果分析四、课程评估与考核方式学员将通过以下方式进行课程评估和考核：1.平时表现（占总评成绩的30%）：–参与课堂讨论和活动的积极性；–课后作业的完成情况；–团队协作能力和贡献度。

2.课程项目（占总评成绩的40%）：–根据指定的项目任务进行团队合作，完成设计和计算；–撰写项目报告，向教师展示项目成果。

3.期末考试（占总评成绩的30%）：–考察学员对墙下条形基础知识和应用的理解程度；–包括选择题和解答题。

五、教学资源和参考资料•教材：《墙下条形基础课程教程》•计算软件：AutoCAD、STAAD.Pro等•相关论文和研究资料六、教学团队本课程的教学团队由以下成员组成：•主讲教师：XXX（联系方式：xxx）•助教：XXX（联系方式：xxx）七、备注本课程不限制学员的专业背景，但建议具备一定的土木工程和结构设计基础知识。

学员可以自行组成团队完成课程项目，也可以由教师安排团队分组。

《土力学与地基基础》课程设计第一部分墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图1所示，试设计该基础。

图1 建筑平面图（二）设计资料⑴工程地质条件如图2所示。

图2工程地质剖面图⑵室外设计地面-0.6m，室外设计地面标高同天然地面标高。

⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，横墙∑F3K=162.68kN，纵墙∑F4K=1533.15kN。

⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。

（三）设计容⑴荷载计算（包括选计算单元、确定其宽度）。

⑵确定基础埋置深度。

⑶确定地基承载力特征值。

⑷确定基础的宽度和剖面尺寸。

⑸软弱下卧层强度验算。

⑹绘制施工图（平面图、详图）。

（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。

⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

二、墙下条形基础课程设计指导书（一）荷载计算1.选定计算单元对有门窗洞口的墙体，取洞口间墙体为计算单元；对无门窗洞口的墙体，则可取1m 为计算单元（在计算书上应表示出来）。

2.荷载计算计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。

（二）确定基础埋置深度dGB50007-2002规定d min=Z d-h max或经验确定d min=Z0+（100~200）mm。

式中Z d——设计冻深，Z d= Z0·ψzs·ψzw·ψze；Z0——标准冻深；ψzs——土的类别对冻深的影响系数，按规中表5.1.7-1；ψzw——土的冻胀性对冻深的影响系数，按规中表5.1.7-2；ψze——环境对冻深的影响系数，按规中表5.1.7-3；（三）确定地基承载力特征值fa式中f a——修正后的地基承载力特征值（kPa）；f ak——地基承载力特征值（已知）（kPa）；ηb、ηb——基础宽度和埋深的地基承载力修正系数（已知）；γ——基础底面以下土的重度，地下水位以下取浮重度（kN/m3）；γm——基础底面以上土的加权平均重度，地下水位以下取浮重度（kN/m3）；b——基础底面宽度（m），当小于3m按3m取值，大于6m按6m取值；d——基础埋置深度（m）。

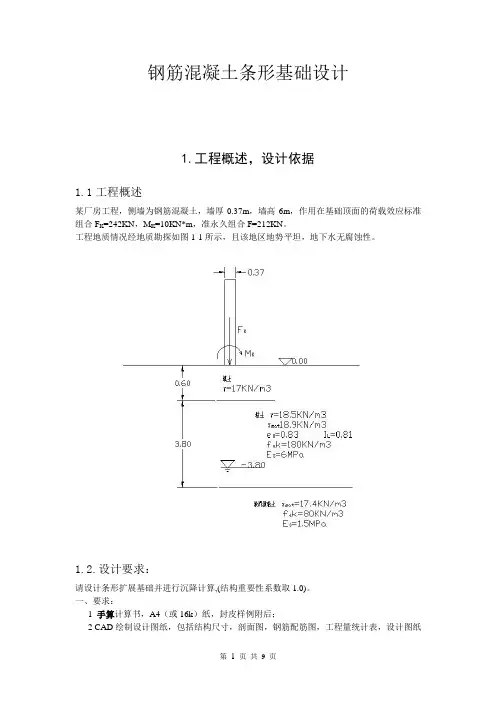

钢筋混凝土条形基础设计1.工程概述，设计依据1.1工程概述某厂房工程，侧墙为钢筋混凝土，墙厚0.37m，墙高6m，作用在基础顶面的荷载效应标准组合F K=242KN，M K=10KN*m，准永久组合F=212KN。

工程地质情况经地质勘探如图1-1所示，且该地区地势平坦，地下水无腐蚀性。

1.2.设计要求：请设计条形扩展基础并进行沉降计算,(结构重要性系数取1.0)。

一、要求：1 手算计算书，A4（或16k）纸，封皮样例附后；2 CAD绘制设计图纸，包括结构尺寸，剖面图，钢筋配筋图，工程量统计表，设计图纸样例附后二、不同材料设计值参考：1混凝土强度等级C20，抗压强度f c =9.6MPa ，抗拉强度 f t =1.1MPa 。

钢筋HRB335，抗拉强度 fy =300MPa1.3.设计依据《建筑地基基础设计规范》（GB50007-2011） 《土力学》（东南大学 浙江大学 湖南大学 苏州科技学院合编 第三版） 《基础工程》（华南理工大学 浙江大学 湖南大学合编 第二版） 2013年长城学院工程技术系《基础工程》设计任务书 2.分析不同计算中的荷载组合根据《建筑地基基础设计规范》3.0.5条有关地基基础设计所采用的作用效应与相应的抗力限值的规定，本设计荷载取值如下：1. 按地基承载力确定基础底面积及埋深时，传至基础或承台底面上的作用效应按正常使用极限状态下作用的标准组合。

相应的抗力应采用地基承载力特征值；2 计算地基变形时，传至基础底面上的作用效应应按正常使用极限状态下作用的准 永久组合，不应计入风荷载和地震作用。

相应的限值应为地基变形允许值；3.确定基础配筋和验算材料强度时，上部结构传来的作用效应和相应的基底反力，按承载能力极限状态下作用的基本组合，采用相应的分项系数。

3. 选择持力层，初步确定埋深3.1选择持力层据工程地质勘察报告，第一层为0.6m 填土不满足承载力要求。

第三层土为淤泥质粘土，且位于地下水位以下，承载力较第二层低，属于软弱下卧层，故选择第二层作为持力层。

（三）设计 1、基础宽度
b F fa 20d
2、地基净反力
扣除基础以及上覆土层自重后的地基反力。
地基净反力
（1）中心荷载作用 （2）偏心荷载作用
pj

F b
pjmax N 6M pjmin b b2
pjmax N(16e)
pjmin b
b
e M(b)
N6
3、基础的底板厚度
基础的断面设计包括底板厚度和配筋。
一、基础破坏形式
1、纯剪破坏（纯剪破坏、斜压破坏）； 2、斜截面剪切破坏（冲切破坏、剪压破坏）； 3、弯曲破坏。
对基础高度，通常条形基础只 需验算剪压破坏，单独基础则 需验算冲切破坏。
二、墙下钢筋混凝土条形基础
（一）基础截面形式 一般为梯形截面
≥
• 2. 底板
底板边缘处高度一般不小于200mm，并取 50mm的倍数，当底板厚度小于250mm可做 成等厚度；当厚度大于250mm时，可做成梯 形断面，坡度i≤1:3，也可做成阶梯形，每 阶高度300~500mm
墙下条形基础抗剪抗弯验算截面选取
1
1
0
墙体材料为砖且放脚不大于1/4 砖长时，验算截面在墙面处。
b1

b
b0 2
墙体材料为混凝土时， 验算截面在墙脚处。
b1
bb0 2
0.06
剪力设计值、弯矩设计值的计算 （1）中心荷载作用
V pjb1
M

1 2
p jb12
（2）偏心荷载作用
V12(pjmaxpj1)b1
N （n=1～1.5）
n( fa 20d)
A=（1.1~1.4)A0或b=（1.05~1.1）b0
