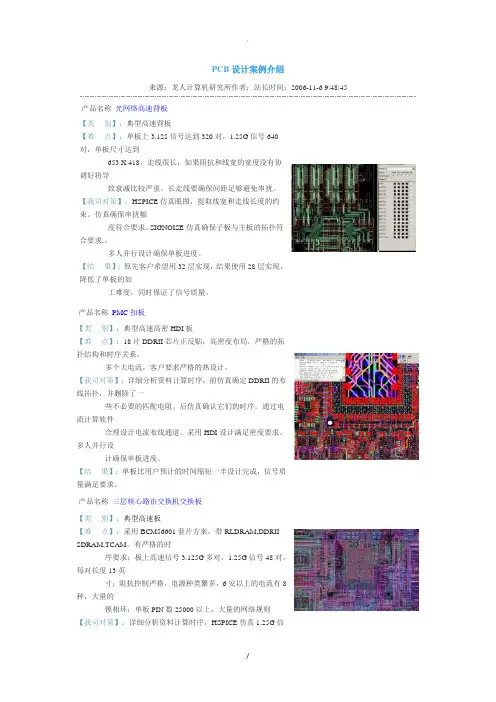

PCB设计案例介绍来源：龙人计算机研究所作者：站长时间：2006-11-6 9:48:45 ，走线很长，如果阻抗和线宽的宽度没有协仿真确保子板与主板的拓扑符层实现，芯片正反贴，高密度布局，严格的拓的布设计满足密度要求。
单板比用户预计的时间缩短一半设计完成，信号质对，8号与3.125G信号的布线规则。
前仿真确定RLDRAM,DDRII SDRAM,TCAM的布线拓扑，后仿真确认它们的时序。
通过电流计算软件合理设计电流布线通道。
多人并行设计确保单板进度。
【结果】：单板比用户预计的时间缩短一半设计完成，信号质量满足要求。
产品名称某二阶HDI手机板【类别】：典型高端消费类电子产品单板【难点】：单板尺寸非常小，其主板是普通手机板的一半大小,外形怪异导致布局受到很大限制；GSM&WCDMA双模手机导致射频区域很大，在布局的时候射频模块整体放到基带芯片下面，导致基带芯片的打孔受到很大限制。
超薄的手机方案让板厚受限。
原来准备采用ALIVH材料，但出于成本考虑和降低风险采用了二阶盲埋孔方案，但布线要求没有降低。
【我司对策】：通过与多家PCB生产伙伴的沟通，确定了合适的设计参数；RF专家参与PCB设计、严格的设计流程使单板的信号质量得到保证，仔细的优化工作，使各方面的要求得到最佳协调。
【结果】：设计按计划实现并成功投板，调试顺利。
最新的高速信号虚拟探测和均衡技术2010-03-08 来源：电子元件技术网中心议题：高速串行信号测试中的虚拟探测和均衡技术解决方案：使用Eye Doctor进行高速信号测试在测试仪器内嵌入均衡技术来复现系统的真实性能【摘要】在高于2.5G比特率的串行数据传输系统中，信号经过PCB长距离传输线、连接器、过孔，到达接收芯片引脚的测试点时，信号已经严重衰减，即使示波器与差分探头的测试系统带宽足够高，很多测量结果基本没有意义——因为眼图已经闭合。
而往往SERDES接收芯片内部集成了均衡器，以补偿接收端信号的过大衰减，而信号经过均衡器处理后的眼图张开度又如何？这成为高速信号测量的前沿且核心的问题。
