晶圆级封装的工艺流程概述说明1. 引言1.1 概述晶圆级封装是一种先进的封装技术，它将多个组件和集成电路(IC) 封装在同一个晶圆上，从而提高了芯片的集成度和性能。

相比传统的单芯片封装方式，晶圆级封装具有更高的密度、更短的信号传输路径和更低的功耗。

因此，晶圆级封装已经成为微电子领域中一项重要且不断发展的技术。

1.2 文章结构本文将对晶圆级封装的工艺流程进行全面地概述说明。

首先，在引言部分，我们将对该主题进行简要概述并介绍文章结构。

接下来，在第二部分中，我们将详细阐述晶圆级封装的工艺概述以及相关的工艺步骤、特点与优势。

然后，在第三部分中，我们将探讨实施晶圆级封装工艺时需要考虑的关键要点，包括设计阶段、加工阶段和测试与质量管控方面的要点与技术要求。

在第四部分中，我们将介绍晶圆级封装工艺流程中常见问题及其解决方法，并提出提高封装可靠性的方法和策略，以及工艺流程改进与优化的建议。

最后，在第五部分中，我们将总结回顾晶圆级封装工艺流程，并展望未来晶圆级封装技术的发展方向和趋势。

1.3 目的本文的目的是全面介绍晶圆级封装的工艺流程，提供读者对该领域较为详细和系统的了解。

通过对每个章节内容的详细阐述，读者可以获得关于晶圆级封装工艺流程所涉及到的各个方面的知识和技术要求。

同时，通过对常见问题、解决方法以及未来发展方向等内容的探讨，读者可以更好地理解该技术在微电子领域中的重要性，并为相关研究和应用提供参考。

2. 晶圆级封装的工艺流程：2.1 工艺概述：晶圆级封装是一种先将芯片进行封装，然后再将封装好的芯片与其他组件进行连接的封装技术。

其主要目的是提高芯片的集成度和可靠性，并满足不同应用领域对芯片包装技术的需求。

晶圆级封装工艺拥有多个步骤，其中包括材料准备、焊膏印刷、IC贴装、回流焊接等过程。

2.2 工艺步骤：（1）材料准备：首先需要准备好用于晶圆级封装的相关材料，如底部基板、球柵阵列（BGA）、波士顿背面图案（WLCSP）等。

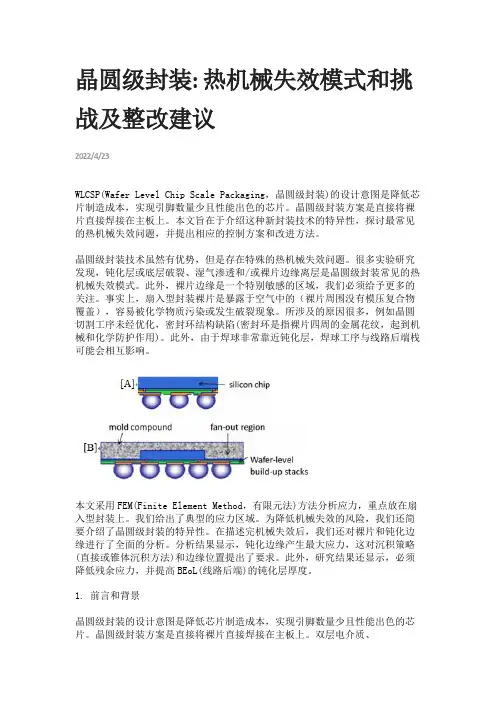

晶圆级封装: 热机械失效模式和挑战及整改建议2022/4/23WLCSP(Wafer Level Chip Scale Packaging，晶圆级封装)的设计意图是降低芯片制造成本，实现引脚数量少且性能出色的芯片。

晶圆级封装方案是直接将裸片直接焊接在主板上。

本文旨在于介绍这种新封装技术的特异性，探讨最常见的热机械失效问题，并提出相应的控制方案和改进方法。

晶圆级封装技术虽然有优势，但是存在特殊的热机械失效问题。

很多实验研究发现，钝化层或底层破裂、湿气渗透和/或裸片边缘离层是晶圆级封装常见的热机械失效模式。

此外，裸片边缘是一个特别敏感的区域，我们必须给予更多的关注。

事实上，扇入型封装裸片是暴露于空气中的（裸片周围没有模压复合物覆盖），容易被化学物质污染或发生破裂现象。

所涉及的原因很多，例如晶圆切割工序未经优化，密封环结构缺陷(密封环是指裸片四周的金属花纹，起到机械和化学防护作用)。

此外，由于焊球非常靠近钝化层，焊球工序与线路后端栈可能会相互影响。

本文采用FEM(Finite Element Method，有限元法)方法分析应力，重点放在扇入型封装上。

我们给出了典型的应力区域。

为降低机械失效的风险，我们还简要介绍了晶圆级封装的特异性。

在描述完机械失效后，我们还对裸片和钝化边缘进行了全面的分析。

分析结果显示，钝化边缘产生最大应力，这对沉积策略(直接或锥体沉积方法)和边缘位置提出了要求。

此外，研究结果还显示，必须降低残余应力，并提高BEoL(线路后端)的钝化层厚度。

1. 前言和背景晶圆级封装的设计意图是降低芯片制造成本，实现引脚数量少且性能出色的芯片。

晶圆级封装方案是直接将裸片直接焊接在主板上。

双层电介质、RDL(ReDistribution Layer, 重新布线层)、UBM (可焊接薄层，用于焊球底部金属化)和焊球都位于标准BEoL栈之上。

因此，这些层级扩展了传统晶片制程(多层沉积薄膜配合光刻工艺)范围。

扇出型晶圆级封装技术采取在芯片尺寸以外的区域做I/O接点的布线设计，提高I/O接点数量。

采用RDL工艺让芯片可以使用的布线区域增加，充分利用到芯片的有效面积，达到降低成本的目的。

扇出型封装技术完成芯片锡球连接后，不需要使用封装载板便可直接焊接在印刷线路板上，这样可以缩短信号传输距离，提高电学性能。

扇出型晶圆级封装技术的优势在于能够利用高密度布线制造工艺，形成功率损耗更低、功能性更强的芯片封装结构，让系统级封装（System in a Package, SiP）和3D芯片封装更愿意采用扇出型晶圆级封装工艺。

第一代FOWLP技术是由德国英飞凌（Infineon）开发的嵌入式晶圆级球栅阵列（Embedded Wafer Level Ball Grid Array, eWLB）技术（见图1），随后出现了台积电（TSMC）的整合式扇出型晶圆级封装（Integrated Fan-Out Package, InFO）技术和飞思卡尔（Freescale）的重分布芯片封装（Redistributed Chip Package, RCP）技术等。

由于其成本相对较低，功能性强大，所以逐步被市场接受，例如苹果公司（Apple）已经在A12处理器采用扇出型封装进行量产。

同时其不仅在无线领域发展迅速，现在也正渗透进汽车和医疗应用，相信未来我们生活中的大部分设备都会采用扇出型晶圆级封装工艺。

图1 英飞凌eWLB工艺技术示例图传统的封装技术如倒装封装、引线键合等，其信号互连线的形式包括引线、通孔、锡球等复杂的互连结构。

这些复杂的互连结构会影响芯片信号传输的性能。

在扇出型封装中（见图2），根据重布线的工序顺序，主要分为先芯片（Chip first）和后芯片（Chip last）两种工艺，根据芯片的放置方式，主要分为面朝上（Face up）和面朝下（Face down）两种工艺，综合上述四种工艺，封装厂根据操作的便利性，综合出以下三种组合工艺，分别是面朝上的先芯片处理（Chip first-face up）、面朝下的先芯片处理（Chip first-face down）和面朝下的后芯片处理（Chip last-face down）。

晶圆级封装（WLP）方案一、实施背景随着微电子产业的快速发展，封装技术正面临着严峻的挑战。

传统的封装技术由于尺寸大、电性能和热性能较差等问题，已经难以满足高性能集成电路的封装需求。

而晶圆级封装（WLP）技术的出现，为产业结构的改革提供了新的解决方案。

二、工作原理晶圆级封装（WLP）是一种将集成电路直接封装在晶圆片上的技术。

它通过在晶圆片上制造出多个集成电路，然后通过切割和封装，将这些集成电路分别封装在独立的封装体中。

具体来说，WLP技术首先在晶圆片上制造出多个集成电路，这些集成电路可以是数字电路、模拟电路、混合信号电路等。

然后，使用切割机将晶圆片切割成单个集成电路，再将这些集成电路分别封装在独立的封装体中。

三、实施计划步骤1.设备采购：需要采购制造集成电路所需的设备，如光刻机、刻蚀机、薄膜沉积设备等。

2.工艺研发：需要研发适合WLP技术的制造工艺，包括光刻工艺、刻蚀工艺、薄膜沉积工艺等。

3.样品制作：在研发阶段，需要制作样品以验证工艺的可行性。

4.测试与验证：对制作的样品进行测试和验证，确保其性能符合要求。

5.批量生产：当样品测试通过后，可以开始批量生产。

四、适用范围WLP技术适用于各种高性能集成电路的封装，如CPU、GPU、FPGA等。

它具有以下优点：1.体积小：由于WLP技术将集成电路直接封装在晶圆片上，因此可以大大减小封装体积。

2.电性能和热性能优异：WLP技术可以提供更好的电性能和热性能，从而提高集成电路的性能和可靠性。

3.制造成本低：由于WLP技术可以在晶圆片上制造多个集成电路，因此可以分摊制造成本，降低单个集成电路的制造成本。

4.可扩展性强：WLP技术可以轻松扩展到更大的晶圆尺寸和更高的产量。

五、创新要点1.制造工艺的创新：WLP技术需要研发适合其特点的制造工艺，包括光刻工艺、刻蚀工艺、薄膜沉积工艺等。

2.封装技术的创新：WLP技术需要开发新的封装技术，以实现集成电路的高性能、小型化和可靠性。

扇出型晶圆级封装技术国内外对比
扇出型晶圆级封装技术（Fan-Out Wafer Level Packaging，FOWLP）是一种先进的封装技术，它将多个芯片集成在一个封装体内，以提高系统的性能和可靠性。

这种技术特别适用于便携式消费电子领域，如智能手机、平板电脑等。

在国内外对比方面，扇出型晶圆级封装技术的发展都呈现出蓬勃的态势。

国内方面，随着半导体产业的快速发展，一些企业如中芯长电、盛合晶微等已经开始投入研发和生产扇出型晶圆级封装技术。

其中，盛合晶微在2022年8月份正式投产了RDL重布线扇出型晶圆级封装产线，这标志着在国内率先成功实现以晶圆级扇出封装代替传统的基板封装。

与此同时，国外在扇出型晶圆级封装技术方面也取得了显著的进展。

例如，Amkor和日月光（ASE）等封测代工厂已经能够提供封装尺寸为1×1mm～12×12mm的扇出封装技术，并正在研发更大尺寸的封装技术。

此外，一些国际知名的半导体企业如英飞凌（Infineon）、高通等也在积极投入研发和生产扇出型晶圆级封装技术。

在技术方面，国内外都面临着一些挑战。

例如，封装厚度的减薄、异质材料间热膨胀系数（CTE）失配导致的晶圆翘曲（Warpage）、加热冷却、晶圆模塑化合物膨胀收缩导致芯片偏移（Die shift）以及多道制程累积的残余应力导致材料间界面分层甚至破裂等问题都需要解决。

此外，焊点实现芯片和PCB板互连是整个封装结构中最关键、薄弱的地方，也是技术研发的重点之一。

总体来说，国内外在扇出型晶圆级封装技术方面都取得了显著的进展，但仍需要不断研发和创新来克服技术挑战和提高封装性能。

晶圆级封装凸块技术
晶圆级封装凸块技术是一种将芯片封装成凸块形式的封装技术。

在这种技术中，芯片被封装在一个小型的塑料凸块（也称为“衬底”）中，然后通过焊点或金线连接到外部电路板上。

晶圆级封装凸块技术有以下几个特点和优势：
1. 封装密度高：晶圆级封装凸块技术可以将多个芯片封装在一个凸块中，从而实现高密度封装，提高系统集成度和性能。

2. 热传导性好：由于凸块与芯片之间的接触面积大，热传导性能好，可以有效降低芯片的工作温度，提高芯片的可靠性和寿命。

3. 尺寸小：晶圆级封装凸块技术可以将芯片封装在非常小的凸块中，使得封装后的芯片尺寸更小，适用于高集成度和小型化的电子产品。

4. 成本低：相对于传统的封装技术，晶圆级封装凸块技术可以通过批量生产来降低成本，从而提高产品的竞争力和市场份额。

晶圆级封装凸块技术在集成电路封装领域具有广泛的应用前景，可以用于各种电子产品，如智能手机、平板电脑、移动设备等。

晶圆级封装（WLP）优势晶圆级封装（WLP）以BGA技术为基础，是一种经过改进和提高的CSP(芯片级封装)，充分体现了BGA、CSP的技术优势。

它具有许多独特的优点。

晶圆级封装（Wafer Level Package，WLP）采用传统的IC工艺一次性完成后道几乎所有的步骤，包括装片、电连接、封装、测试、老化，所有过程均在晶圆加工过程中完成，之后再划片，划完的单个芯片即是已经封装好的成品；然后利用该芯片成品上的焊球阵列，倒装焊到PCB板上实现组装。

WLP的封装面积与芯片面积比为1：1，而且标准工艺封装成本低，便于晶圆级测试和老化。

晶圆级封装以BGA技术为基础，是一种经过改进和提高的CSP，充分体现了BGA、CSP的技术优势。

它具有许多独特的优点：（1）封装加工效率高，它以晶圆形式的批量生产工艺进行制造；（2）具有倒装芯片封装的优点，即轻、薄、短、小；图5 WLP的尺寸优势（3）晶圆级封装生产设施费用低，可充分利用晶圆的制造设备，无须投资另建封装生产线；（4）晶圆级封装的芯片设计和封装设计可以统一考虑、同时进行，这将提高设计效率，减少设计费用；（5）晶圆级封装从芯片制造、封装到产品发往用户的整个过程中，中间环节大大减少，周期缩短很多，这必将导致成本的降低；（6）晶圆级封装的成本与每个晶圆上的芯片数量密切相关，晶圆上的芯片数越多，晶圆级封装的成本也越低。

晶圆级封装是尺寸最小的低成本封装。

晶圆级封装技术是真正意义上的批量生产芯片封装技术。

WLP的优势在于它是一种适用于更小型集成电路的芯片级封装（CSP）技术，由于在晶圆级采用并行封装和电子测试技术，在提高产量的同时显著减少芯片面积。

由于在晶圆级采用并行操作进行芯片连接，因此可以大大降低每个I/O的成本。

此外，采用简化的晶圆级测试程序将会进一步降低成本。

利用晶圆级封装可以在晶圆级实现芯片的封装与测试。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

mems晶圆级封装mems晶圆级封装是一种先进的封装技术，用于封装微电子机械系统（Micro-Electro-Mechanical Systems，MEMS）的晶圆级封装。

MEMS晶圆级封装具有体积小、重量轻、功耗低、集成度高等特点，被广泛应用于微机电传感器、微机电执行器和微机电系统等领域。

MEMS晶圆级封装的主要目的是将MEMS器件封装在晶圆级别上，以提高封装密度和可靠性。

传统的MEMS封装往往需要将MEMS 器件单独封装起来，然后再与电路板连接。

而MEMS晶圆级封装则将MEMS器件直接封装在晶圆上，可以在晶圆级别上进行测试、封装和组装，从而大大提高了封装效率和产品质量。

MEMS晶圆级封装的关键技术包括封装工艺、封装材料和封装结构。

封装工艺是指将MEMS器件与晶圆进行精密的对位、粘接和封装等工艺。

封装材料则需要具备良好的粘接性、密封性和耐腐蚀性，以保护MEMS器件免受外界环境的影响。

封装结构则需要根据MEMS器件的特点和应用需求设计，以实现最佳的性能和可靠性。

MEMS晶圆级封装的优势主要体现在以下几个方面：MEMS晶圆级封装可以实现高集成度。

由于MEMS器件直接封装在晶圆上，可以实现多个MEMS器件在同一晶圆上的集成，从而大大提高了封装密度和系统集成度。

这对于一些对尺寸和重量要求较高的应用非常有利。

MEMS晶圆级封装可以提高封装效率。

由于MEMS器件在晶圆级别上进行封装，可以通过自动化的生产线进行大规模的生产，大大提高了封装效率和生产能力。

这对于工业化生产和大规模应用非常重要。

MEMS晶圆级封装可以提高产品质量和可靠性。

由于MEMS器件在晶圆级别上进行测试、封装和组装，可以及时发现和修复封装过程中的问题，从而提高了产品质量和可靠性。

这对于一些对产品质量和可靠性要求较高的应用非常关键。

MEMS晶圆级封装还可以降低成本。

由于MEMS晶圆级封装可以实现高集成度和高封装效率，可以大幅降低封装成本。

这对于一些对成本要求较高的应用非常有利。

st工艺技术ST工艺技术（ST Technology）是一种集成电路制造中的一种封装技术，也被称为“直接涂覆”或“晶圆级封装”技术。

该技术将芯片直接封装在硅基板上，以减少封装过程中的材料浪费、能源消耗和空间占用，提高芯片的可靠性和功率密度。

ST工艺技术的主要原理是将芯片直接封装在硅基板上，并通过金属导线和焊盘与封装底板连接。

这种封装方式具有以下优点：首先，ST工艺技术可以减少封装过程中的材料浪费。

传统的封装技术需要使用大量的封装材料，例如塑料封装和金属外壳。

而ST工艺技术可以直接在硅基板上封装芯片，只需使用少量的封装材料，因此能够减少材料浪费。

其次，ST工艺技术可以降低能源消耗。

传统的封装技术需要进行多道工序，包括粘合、封装、焊接等。

而ST工艺技术可以一次性完成封装过程，减少能源消耗，提高生产效率。

此外，ST工艺技术还可以节省空间。

由于芯片直接封装在硅基板上，不需要额外的封装外壳，因此可以节省封装空间，使整个芯片封装更加紧凑。

这对于高性能电子设备来说，尤为重要，因为它可以提高设备的功率密度，使设备更小、更轻便。

最后，ST工艺技术还可以提高芯片的可靠性。

由于芯片直接与封装底板相连接，可以实现更好的导热性和电性能。

这样可以提高芯片的散热能力，降低工作温度，延长芯片的使用寿命。

总的来说，ST工艺技术是一种先进的封装技术，通过将芯片直接封装在硅基板上，减少材料浪费、能源消耗和空间占用，提高芯片的可靠性和功率密度。

它为集成电路制造提供了一个更加高效和可持续的解决方案。

随着新一代电子设备的不断发展，ST工艺技术将得到更广泛的应用，并为电子行业的发展带来更多的创新和突破。

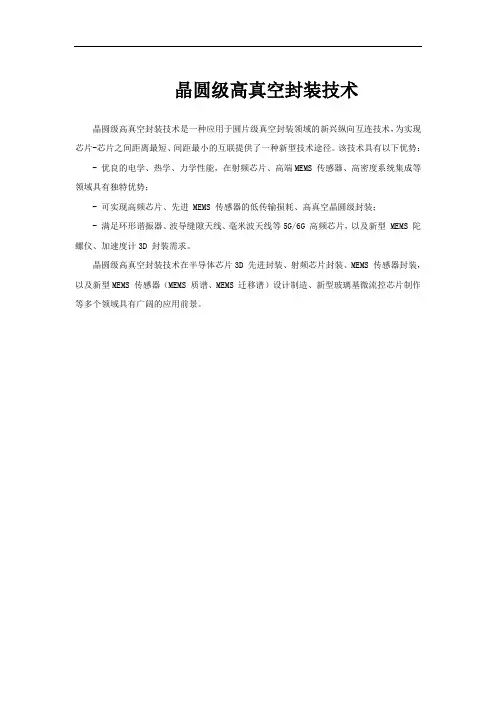

晶圆级高真空封装技术
晶圆级高真空封装技术是一种应用于圆片级真空封装领域的新兴纵向互连技术，为实现芯片-芯片之间距离最短、间距最小的互联提供了一种新型技术途径。

该技术具有以下优势：- 优良的电学、热学、力学性能，在射频芯片、高端MEMS 传感器、高密度系统集成等领域具有独特优势；
- 可实现高频芯片、先进 MEMS 传感器的低传输损耗、高真空晶圆级封装；
- 满足环形谐振器、波导缝隙天线、毫米波天线等5G/6G 高频芯片，以及新型 MEMS 陀螺仪、加速度计3D 封装需求。

晶圆级高真空封装技术在半导体芯片3D 先进封装、射频芯片封装、MEMS 传感器封装，以及新型MEMS 传感器（MEMS 质谱、MEMS 迁移谱）设计制造、新型玻璃基微流控芯片制作等多个领域具有广阔的应用前景。

晶圆级封装 cis
晶圆级封装 CIS
本文介绍了晶圆级封装 CIS（Chip Scale Package）的优点和关键技术，晶圆级封装技术是一种紧凑、先进和低成本的封装技术，有望实现更快的计算性能和更高的集成密度。

晶圆级封装技术是一种新型的微型封装技术，其特点是封装片尺寸仅有封装片厚度的2～3倍。

它具有体积小，性能高，散热性能好，集成度高，灵活性高等优点，可以在现有集成电路封装技术中实现芯片的更紧凑、更先进、更低成本的封装。

晶圆级封装技术可以将单片机和系统芯片等芯片尺寸缩小至比传统封装尺寸更小的尺寸，从而使芯片的功率和效能比传统封装技术更高。

此外，由于封装片厚度较小，因此可以减少封装过程中的介质层厚度，从而提高封装过程中的连接密度，有效地提高芯片的内部数据传输速率以及芯片的功能实现速度。

晶圆级封装技术的关键技术主要包括以下几个方面：1）封装片的制作：需要用厚度可控的材料做成多层的封装片，然后将晶圆和其他附属物安装在其上；2）焊接技术：主要分为气焊技术、浸焊技术和贴片技术；3）检测技术：采用光学检测和扫描电阻检测等检测技术，以确保封装的合格程度；4）表面处理技术：采用热熔塑包覆等方法，以保证封装片表面的牢固性和外观质量。

晶圆级封装技术在高速、低功耗和高集成度的应用中有着重要的意义和作用，可以使技术节点尺寸更小、技术性能更高，从而更好地
满足客户的需求，实现数据传输的更快速度和芯片的更高工作性能。

晶圆级封装流程晶圆级封装是集成电路制造中的一个重要步骤，它将芯片从硅晶圆中切割、封装成具有引脚和保护外壳的可使用组件。

以下是晶圆级封装的一般流程：1. 切割晶圆：锯片切割：完成芯片的初步切割，将整个晶圆切割成单个芯片。

2. 清洗和检查：清洗：对切割后的芯片进行清洗，去除可能残留在芯片表面的杂质。

检查：进行视觉和机械检查，确保芯片没有损坏或缺陷。

3. 粘合芯片：胶粘：将芯片粘合到封装载体（通常是一个基板）上。

4. 线路连接：焊线：在芯片和载体之间建立电气连接。

这可以通过焊线键合或其他先进的封装技术来实现。

5. 封装：封装胶：在芯片上方覆盖一层封装胶，提供机械和环境保护。

封装工艺：使用封装设备对整个芯片进行外部保护。

这包括塑料封装、陶瓷封装等。

6. 测试：功能测试：对封装后的芯片进行功能测试，确保它们符合规格和设计要求。

可靠性测试：对封装后的芯片进行可靠性测试，评估其在不同条件下的性能稳定性。

7. 标识和标签：标识码：在封装的芯片上添加标识码、序列号等，以便在后续生产和使用过程中进行追踪。

8. 修整和修复：修整：对测试失败或有缺陷的芯片进行修整，修复其问题，使其符合标准。

剔除：将无法修复的芯片从生产流程中剔除。

9. 包装和出货：包装：将已封装和测试合格的芯片放入特殊的包装盒中，以确保在运输和存储过程中不受到损害。

出货：将封装好的芯片交付到客户或下一制造阶段。

晶圆级封装流程的每个步骤都是为了确保芯片在集成电路制造中的可靠性、稳定性和性能。

这些步骤需要高度的自动化和精密的控制，以确保最终产品的质量和可靠性。

晶圆级封装技术
晶圆级封装技术（Wafer-level packaging technology）是一种将整个晶圆进行封装的集成电路封装技术。

它在晶圆制造的最后阶段，直接在晶圆上进行集成电路的封装和测试，而不需要将每个芯片单独切割封装，可以提高生产效率和集成度。

晶圆级封装技术主要包括以下步骤：
1. 晶圆准备：将完成芯片制造的晶圆经过清洗和去除残渣等工艺准备。

2. 测试：对晶圆上的芯片进行测试，检测芯片的电气性能。

3. 封装：选用适当的封装材料和封装工艺，将芯片连接到封装基板上，并进行线路布线、焊接等操作。

4. 封装测试：对封装完成的芯片进行功能测试，检测封装后芯片的电气性能。

晶圆级封装技术的优点包括：
1. 高集成度：由于封装直接在晶圆上进行，可以实现更高的集成度，减少了芯片之间的连线长度，提高了信号传输速度和性能。

2. 高生产效率：晶圆级封装技术可以同时对整个晶圆上的芯片进行封装和测试，相比传统单芯片封装技术，生产效率更高。

3. 尺寸厚度更小：晶圆级封装技术可以减少封装的体积和厚度，适用于要求轻薄短小的应用场景。

4. 低成本：晶圆级封装技术可以减少封装材料的使用量和加工步骤，降低了封装成本。

晶圆级封装技术在半导体行业得到了广泛应用，尤其在高性能计算、物联网、移动通信等领域有着重要的地位。

晶圆级芯片规模封装1.引言1.1 概述晶圆级芯片规模封装技术是现代微电子产业快速发展和集成电路封装技术进步的重要推动力之一。

它是将芯片和尺寸较大的电子元器件集成到一个整体封装中，使其更加紧凑和高效。

在晶圆级芯片规模封装中，同时实现了芯片封装和尺寸较大部件的集成，为芯片提供了更好的保护，提高了产品的可靠性和性能。

随着科技的进步和市场需求的不断变化，人们对晶圆级芯片规模封装技术的要求也越来越高。

在晶圆级芯片规模封装领域，主要有几个核心关键技术。

首先是多芯片系统封装技术，即在一个封装中集成多个芯片。

这种技术可以提高系统的整体性能，并减小产品的尺寸和重量。

其次是高速射频封装技术，用于处理高频信号的传输和射频电路的保护。

这种技术在通信和无线网络等领域具有广泛的应用前景。

另外，晶圆级芯片规模封装还需要考虑封装材料的选择和优化，以及封装工艺的开发和改进。

晶圆级芯片规模封装技术不仅在电子产品中得到广泛应用，而且在汽车电子、工业控制和医疗设备等领域也有重要的地位。

封装技术的不断创新和进步，推动了集成电路的发展和应用范围的扩大。

未来，随着芯片尺寸的不断缩小和多功能芯片的需求增加，晶圆级芯片规模封装技术将迎来更多的挑战和机遇。

在本文中，我们将探讨晶圆级芯片规模封装技术的发展现状和趋势，介绍相关的关键技术和应用领域，并展望未来的发展方向。

通过对晶圆级芯片规模封装技术的深入了解和研究，我们可以更好地把握行业的动态，为我国微电子产业的发展做出贡献。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分主要介绍了本篇文章的整体结构，以帮助读者更好地理解和阅读文章内容。

具体内容如下：本文主要从以下几个方面展开讨论：引言、正文和结论。

1. 引言部分：引言部分将对晶圆级芯片规模封装进行概述，介绍其背景和基本概念，以便读者能够了解文章的研究对象和背景知识。

同时，还会对文章的整体结构进行简要介绍，以便读者大致了解文章的组织和内容安排。

一、晶圆级封装VS传统封装在传统晶圆封装中，是将成品晶圆切割成单个芯片，然后再进行黏合封装。

不同于传统封装工艺，晶圆级封装是在芯片还在晶圆上的时候就对芯片进行封装，保护层可以黏接在晶圆的顶部或底部，然后连接电路，再将晶圆切成单个芯片。

相比于传统封装，晶圆级封装具有以下优点：1、封装尺寸小由于没有引线、键合和塑胶工艺，封装无需向芯片外扩展，使得WLP的封装尺寸几乎等于芯片尺寸。

2、高传输速度与传统金属引线产品相比，WLP一般有较短的连接线路，在高效能要求如高频下，会有较好的表现。

3、高密度连接WLP可运用数组式连接，芯片和电路板之间连接不限制于芯片四周，提高单位面积的连接密度。

4、生产周期短WLP从芯片制造到、封装到成品的整个过程中，中间环节大大减少，生产效率高，周期缩短很多。

5、工艺成本低WLP是在硅片层面上完成封装测试的，以批量化的生产方式达到成本最小化的目标。

WLP的成本取决于每个硅片上合格芯片的数量，芯片设计尺寸减小和硅片尺寸增大的发展趋势使得单个器件封装的成本相应地减少。

WLP可充分利用晶圆制造设备，生产设施费用低。

二、晶圆级封装的工艺流程图WLP工艺流程晶圆级封装工艺流程如图所示：1、涂覆第一层聚合物薄膜，以加强芯片的钝化层，起到应力缓冲的作用。

聚合物种类有光敏聚酰亚胺（PI）、苯并环丁烯（BCB）、聚苯并恶唑（PBO）。

2、重布线层（RDL）是对芯片的铝/铜焊区位置重新布局，使新焊区满足对焊料球最小间距的要求，并使新焊区按照阵列排布。

光刻胶作为选择性电镀的模板以规划RDL的线路图形，最后湿法蚀刻去除光刻胶和溅射层。

3、涂覆第二层聚合物薄膜，是圆片表面平坦化并保护RDL层。

在第二层聚合物薄膜光刻出新焊区位置。

4、凸点下金属层（UBM）采用和RDL一样的工艺流程制作。

5、植球。

焊膏和焊料球通过掩膜板进行准确定位，将焊料球放置于UBM上，放入回流炉中，焊料经回流融化与UBM形成良好的浸润结合，达到良好的焊接效果。

晶圆级扇出型封装技术晶圆级扇出型封装技术（Wafer-level Fan-out Packaging，简称WLO）是一种先进的封装技术，通过在晶圆级别上进行封装，将芯片和封装材料直接连接，提高了封装效率和可靠性。

本文将详细介绍晶圆级扇出型封装技术的原理、特点以及应用领域。

晶圆级扇出型封装技术是一种在晶圆级别上进行的封装技术，与传统的芯片级封装技术相比，具有更高的集成度和更小的封装尺寸。

它通过将芯片和封装材料直接连接在一起，形成一个整体的封装结构，避免了传统封装中的芯片和封装基板之间的焊接过程，简化了封装流程，提高了封装效率。

晶圆级扇出型封装技术的核心是扇出层，它由一层或多层纳米线组成，用于连接芯片和封装材料。

通过微影技术，可以在晶圆上形成高密度的扇出层，实现多芯片的封装。

扇出层的设计和制备是晶圆级扇出型封装技术的关键，它需要考虑到电气连接、热性能、尺寸一致性等多个方面的要求。

晶圆级扇出型封装技术具有许多独特的特点。

首先，它可以实现高密度封装，将多个芯片封装在一个封装结构中，大大提高了封装效率和集成度。

其次，晶圆级扇出型封装技术可以实现超薄封装，降低了封装的高度，节省了空间。

此外，晶圆级扇出型封装技术还具有良好的热性能和电性能，可以满足高性能芯片的要求。

晶圆级扇出型封装技术在多个领域具有广泛的应用。

首先，它可以应用于移动设备领域，如智能手机、平板电脑等。

由于移动设备对封装尺寸和性能要求较高，晶圆级扇出型封装技术可以满足这些需求。

其次，晶圆级扇出型封装技术还可以应用于高性能计算领域，如人工智能、云计算等。

在这些领域中，晶圆级扇出型封装技术可以提供高密度、高性能的封装解决方案。

此外，晶圆级扇出型封装技术还可以应用于汽车电子、医疗设备等领域，为这些领域的发展提供支持。

晶圆级扇出型封装技术是一种先进的封装技术，通过在晶圆级别上进行封装，提高了封装效率和可靠性。

它具有高密度封装、超薄封装、良好的热性能和电性能等特点，广泛应用于移动设备、高性能计算、汽车电子、医疗设备等领域。
