如何解读电气系统图

电气系统图

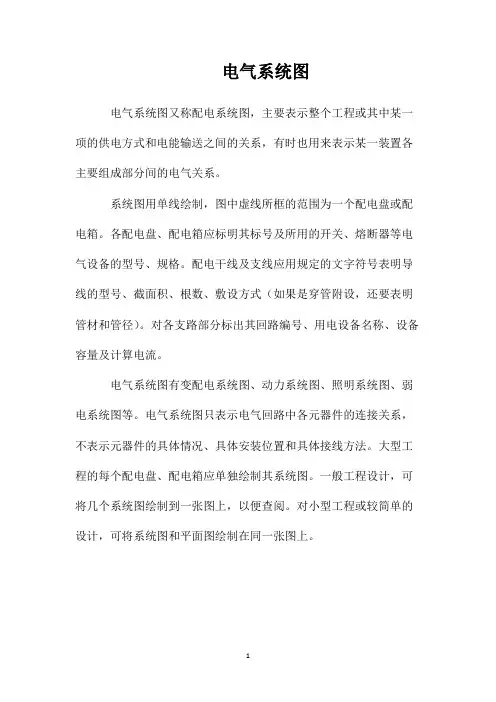

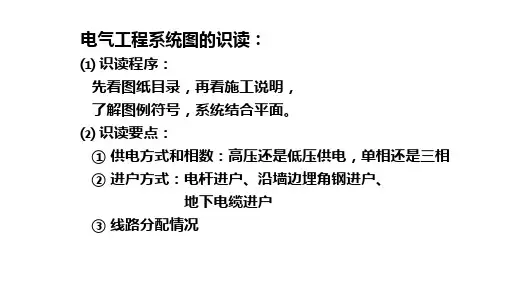

电气系统图又称配电系统图，主要表示整个工程或其中某一项的供电方式和电能输送之间的关系，有时也用来表示某一装置各主要组成部分间的电气关系。

系统图用单线绘制，图中虚线所框的范围为一个配电盘或配电箱。

各配电盘、配电箱应标明其标号及所用的开关、熔断器等电气设备的型号、规格。

配电干线及支线应用规定的文字符号表明导线的型号、截面积、根数、敷设方式（如果是穿管附设，还要表明管材和管径）。

对各支路部分标出其回路编号、用电设备名称、设备容量及计算电流。

电气系统图有变配电系统图、动力系统图、照明系统图、弱电系统图等。

电气系统图只表示电气回路中各元器件的连接关系，不表示元器件的具体情况、具体安装位置和具体接线方法。

大型工程的每个配电盘、配电箱应单独绘制其系统图。

一般工程设计，可将几个系统图绘制到一张图上，以便查阅。

对小型工程或较简单的设计，可将系统图和平面图绘制在同一张图上。

1。

电气原理图识读
电气原理图是一种用来表示电气设备和电气系统连接的图表。

在识读电气原理图时，需要注意以下几点：
1. 首先，观察图表中的各种符号和线路连接。

电气原理图中常见的符号有电源、开关、电灯、电动机等，根据图例可以准确判断所表示的元件和设备。

2. 其次，关注各个元件之间的连线方式。

电气原理图中的线路连接方式有直线连接、交叉连接、并联连接、串联连接等，需要根据线路的连接方式来理解电路的工作原理。

3. 在识读电气原理图时，需要特别注意元件之间的关系和作用。

比如，开关控制电流的通断，电源提供电能，电灯转化电能为光能等。

在识读电气原理图时，避免使用标题相同的文字，可以通过使用编号或注释的方式来标识不同的元件和线路连接。

这样可以减少混淆，更加清晰地理解电气原理图的含义。

教你如何看懂电气图纸226人阅读| 0条评论发布于：2010-7-20 19:08:00一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

工程施工电气图纸讲解大全工程施工电气图纸是指工程施工中所需的电气系统的设计图纸，是电气设计师根据工程需要绘制的一种图纸。

它包括电气系统的所有线路、电气设备的布置位置、电气设备的连接方式、配电箱的位置等信息。

电气图纸的内容丰富，复杂，需要专业知识和丰富的经验才能绘制出合格的电气图纸。

电气图纸的种类工程施工电气图纸可以分为主要为布线图、设备布置图、回路图、接线图等四类。

1. 布线图布线图是电气系统中最为基本的一种图纸，它显示了不同电气设备之间的连接方式，包括主要设备之间的电缆连接方式，设备到配电箱的连接方式等。

通过布线图可以清晰的了解电气系统的整体布置方式以及设备之间的连接关系，是电气系统的基础。

2. 设备布置图设备布置图显示了电气设备在工程中的布置位置，包括各种电气设备（如配电箱、开关箱、插座等）的安装位置和数量，通过设备布置图可以清晰的了解各种电气设备在工程中的布置情况，为施工提供了便利。

3. 回路图回路图是电气系统中的重要图纸，它显示了电气系统中的各种电路连接方式，通过回路图可以清晰的了解电气系统的电路设计和连接方式，是电气系统中不可或缺的一种图纸。

4. 接线图接线图显示了电气系统中各种设备的接线方式，包括设备的接线端子位置，接线方式，电缆的规格等信息，通过接线图可以清晰的了解电气系统中各种设备的接线方式，为施工提供了便利。

电气图纸的绘制要求1. 电气图纸的内容要准确：电气图纸是施工的依据，要求图纸上的内容准确无误，电气设计师需要严格的设计和检查，确保绘制出的电气图纸内容准确。

2. 电气图纸的标准化：电气图纸要符合相关的标准和规范要求，包括绘制尺寸、图纸格式、图纸编号等，要求图纸规范化，以便施工人员能够准确有效的进行施工工作。

3. 电气图纸的清晰化：电气图纸上的内容要求清晰可辨认，包括线路、设备、连接方式等信息，要求图纸上的信息清晰，便于施工人员的理解和操作。

4. 电气图纸的完整化：电气图纸应该包括电气系统的所有内容，包括各种图纸之间的关联性，要求图纸内容完整，不遗漏任何细节信息。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。

其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明，相当于电⽓铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排，⼩⼀点的则未必。

⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨熔断器，熔断器是⽤于避雷器的保护。

供电系统电气图的识读第二章本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。

要求熟悉相应的符号及电气接线图的识读方法。

电力系统图的识读工厂变电站一次接线方式低压配电系统图的识读电力系统图的识读第一节一、电力系统和电力网世界上大部分国家的动力资源和电力负荷中心分布是不一致的。

如水力资源都天燃气的矿区。

是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相隔很远的距离，从而发生了电能输送的问题．水电只能通过高压输电线路把电能送到用户地区才能得到充分利用。

火电厂虽然能通过燃料运输在用电地区建设电厂，但随着机组容量的扩大，运输燃料常常不如输电经济。

于是就出现了所谓坑口电厂，即把电能送到离站)把火电厂建在矿区，通过升压变电站、高压输电线、降压变电所(电厂较远的用户地区。

随着高压输电技术的发展．在地理上相隔一定距离的发电厂为了安全、经济、可靠供电．需将孤立运行的发电厂用电力线路连接起来。

首先在一个地区内互相连接，再发展到地区和地区之间互相连接，这就组成统一的电力系统。

通常将发电厂、变电所、用电设备之间用电力网和热力网连接起来的整体，叫做动力系统。

动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各种用电设备连接在一起组成的统一整体。

称为电力系统。

电力系统中由各级电压等级的输配电线路及升降压变电所组成的部分，称为电力网。

在我国习惯将电力系统称作电网，例如华中电力系统称为华中电网。

输电电力网高压配电网（35KV及以上）配电电力网中压配电网（10KV、6KV））380V、220V（(低压配电网．二、电力系统电路图概述按目的来说：一是进行电能的传输、分配和转换;二是进行信息的传递和处理。

电力系统电路图分为两类：主电路图（一次系统图、一次回路图）辅助电路图（二次系统图、二次回路图）主电路图：由一次设备构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设备主回路的组成部分及其连接方式的电路图。
