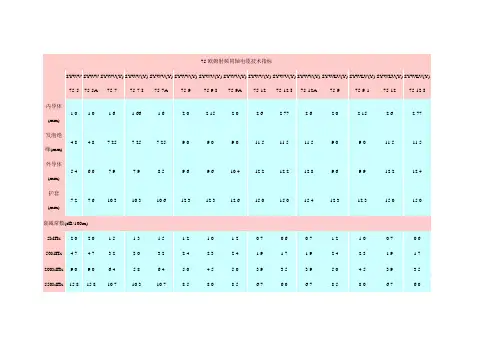

SYWV系列75欧、射频同轴电缆结构技术参数

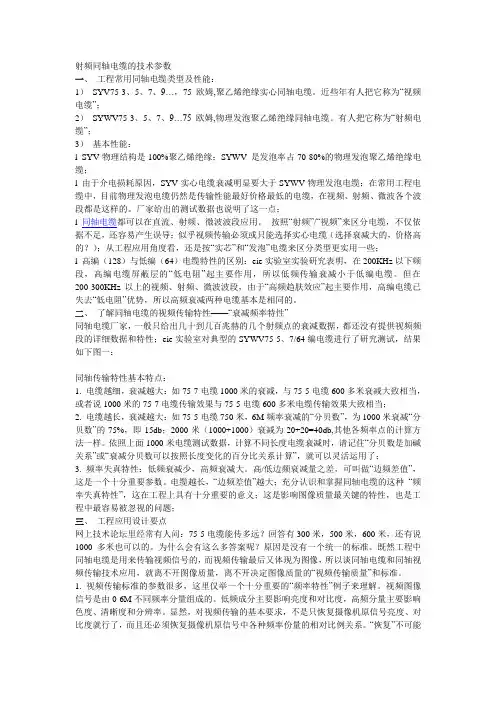

射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。

近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。

有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。

厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。

按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。

但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。

二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。

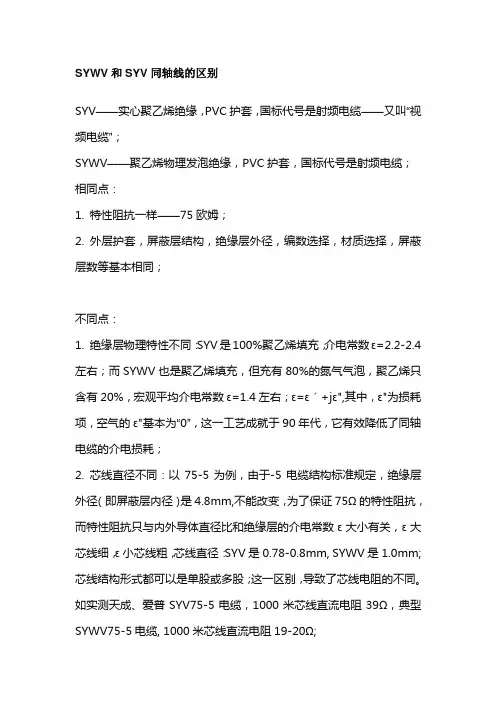

SYWV和SYV同轴线的区别SYV——实心聚乙烯绝缘，PVC护套，国标代号是射频电缆——又叫“视频电缆”；SYWV——聚乙烯物理发泡绝缘，PVC护套，国标代号是射频电缆；相同点：1. 特性阻抗一样——75欧姆；2. 外层护套，屏蔽层结构，绝缘层外径，编数选择，材质选择，屏蔽层数等基本相同；不同点：1. 绝缘层物理特性不同：SYV是100%聚乙烯填充，介电常数ε=2.2-2.4左右；而SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%，宏观平均介电常数ε=1.4左右；ε=εˊ+jε",其中，ε"为损耗项，空气的ε"基本为“0”，这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗；2. 芯线直径不同：以75-5为例，由于-5电缆结构标准规定，绝缘层外径（即屏蔽层内径）是4.8mm,不能改变，为了保证75Ω的特性阻抗，而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关，ε大芯线细，ε小芯线粗，芯线直径：SYV是0.78-0.8mm, SYWV是1.0mm; 芯线结构形式都可以是单股或多股；这一区别，导致了芯线电阻的不同。

如实测天成、爱普SYV75-5电缆，1000米芯线直流电阻39Ω，典型SYWV75-5电缆, 1000米芯线直流电阻19-20Ω;3. 上述两项根本区别，决定了两种电缆的传输特性——传输衰减不同，SYV电缆是最早期的同轴电缆，在几十上百年时间里一直用它传输，包括传输射频信号；但后来当SYWV出现后，射频以上波段就很少应用SYV了。

因为高频衰减差别太大了；慢慢的SYV就基本上主要用在监控视频传输上了，也就把这种射频电缆的“元老”，改称为“视频电缆”了。

但这绝不等于说：SYV“视频电缆”的视频传输特性比SYWV好，实际刚好相反，SYWV的视频传输特性也全面优于SYV电缆。

这方面的误解很普遍，且我国南方比北方的误解要严重，认为传输视频信号，“必须用视频电缆”。

射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。

以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。

2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。

(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。

2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。

3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。

4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。

SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。

75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。

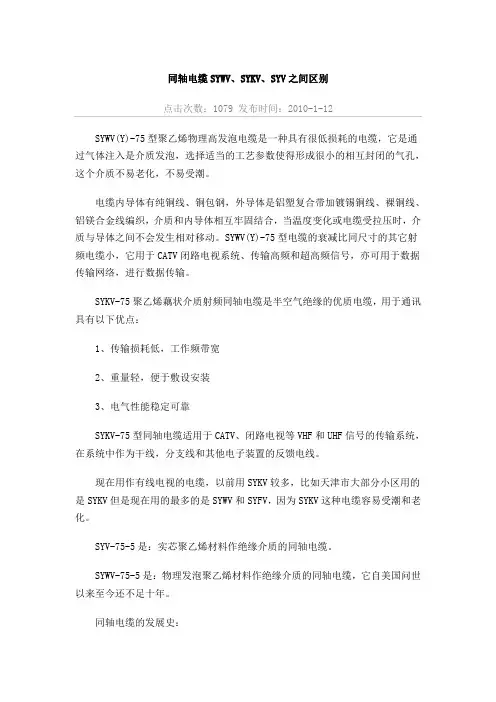

同轴电缆SYWV、SYKV、SYV之间区别点击次数：1079 发布时间：2010-1-12SYWV(Y)-75型聚乙烯物理高发泡电缆是一种具有很低损耗的电缆，它是通过气体注入是介质发泡，选择适当的工艺参数使得形成很小的相互封闭的气孔，这个介质不易老化，不易受潮。

电缆内导体有纯铜线、铜包钢，外导体是铝塑复合带加镀锡铜线、裸铜线、铝镁合金线编织，介质和内导体相互牢固结合，当温度变化或电缆受拉压时，介质与导体之间不会发生相对移动。

SYWV(Y)-75型电缆的衰减比同尺寸的其它射频电缆小，它用于CATV闭路电视系统、传输高频和超高频信号，亦可用于数据传输网络，进行数据传输。

SYKV-75聚乙烯藕状介质射频同轴电缆是半空气绝缘的优质电缆，用于通讯具有以下优点：1、传输损耗低，工作频带宽2、重量轻，便于敷设安装3、电气性能稳定可靠SYKV-75型同轴电缆适用于CATV、闭路电视等VHF和UHF信号的传输系统，在系统中作为干线，分支线和其他电子装置的反馈电线。

现在用作有线电视的电缆，以前用SYKV较多，比如天津市大部分小区用的是SYKV但是现在用的最多的是SYWV和SYFV，因为SYKV这种电缆容易受潮和老化。

SYV-75-5是：实芯聚乙烯材料作绝缘介质的同轴电缆。

SYWV-75-5是：物理发泡聚乙烯材料作绝缘介质的同轴电缆，它自美国问世以来至今还不足十年。

同轴电缆的发展史：第一代：实芯聚乙烯材料作绝缘介质的同轴电缆特点：工艺简单、衰减大第二代：化学发泡聚乙烯材料作绝缘介质的同轴电缆特点：发泡度50%以下，而且有化学发泡剂残留物，影响介电性能。

第三代：藕芯纵孔聚乙烯材料作绝缘介质的同轴电缆特点：衰减较前二代都低，但藕状体易渗水，国外规定其使用寿命为五年。

第四代：物理发泡聚乙烯材料作绝缘介质的同轴电缆。

特点：发泡度高达80%，衰减特小，微孔密闭，性能稳定，使用寿命长。

产品说明：SYV75-5同轴电缆

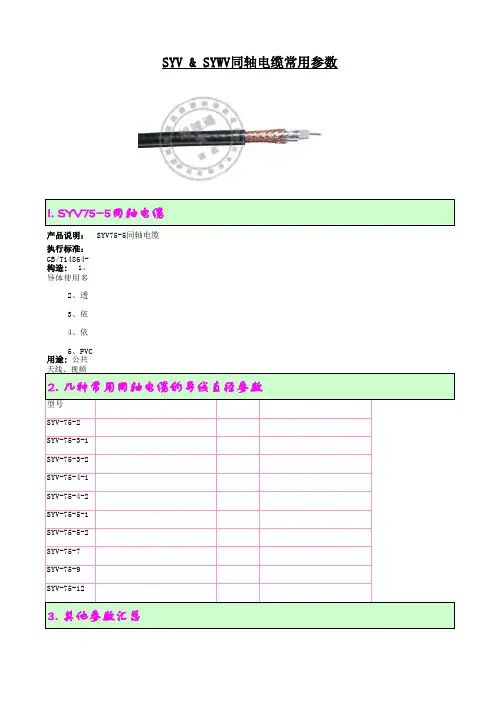

执行标准：GB/T14864-1993 构造: 1、导体使用多股裸铜或镀锡铜丝； 2、透明或发泡或气也型PE绝缘； 3、依客户要求得加上铝箔；
4、依客户要求单层或双层、铜丝或镀锡铜丝，编织隔离，95%屏蔽率；
5、PVC或非移动PVC外被。

用途:
公共天线、视频射频、闭路电视监控系统、传导系统及单向控制系统或是高频率机器之接线或内部配线等。

型号 内导体根/直径/mm 绝缘层外径/mm 电缆外径/mm SYV-75-2 7/0.08 1.5正负0.1 2.9正负1.0SYV-75-3-1 1/0.51 3.0正负0.15 5.0正负0.2SYV-75-3-2 7/0.17 3.0正负0.15 5.0正负0.2SYV-75-4-1 1/0.64 3.8正负0.2 6.3正负0.2SYV-75-4-2 7/0.21 3.8正负0.2 6.3正负0.2SYV-75-5-1 1/0.72 4.6正负0.2 7.1正负0.3SYV-75-5-2 7/0.26 4.6正负0.2 7.1正负0.3SYV-75-7 7/0.4 7.3正负0.25 10.2正负0.3SYV-75-9 1/1.37 9.0正负0.3 12.4正负0.4SYV-75-12 7/0.64 11.5正负0.4 15.0正负0.5
I. SYV75-5同轴电缆
SYV & SYWV同轴电缆常用参数
2. 几种常用同轴电缆的导线直径参数
3. 其他参数汇总。

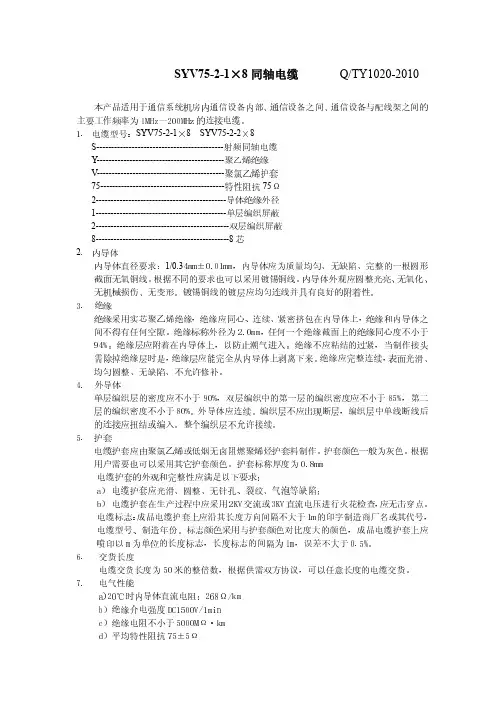

SYV75-2-1×8同轴电缆Q/TY1020-2010本产品适用于通信系统机房内通信设备内部、通信设备之间、通信设备与配线架之间的主要工作频率为1MHz～200MHz的连接电缆。

1.电缆型号：SYV75-2-1×8 SYV75-2-2×8S-------------------------------------------射频同轴电缆Y-------------------------------------------聚乙烯绝缘V-------------------------------------------聚氯乙烯护套75------------------------------------------特性阻抗75Ω2--------------------------------------------导体绝缘外径1--------------------------------------------单层编织屏蔽2---------------------------------------------双层编织屏蔽8---------------------------------------------8芯2. 内导体内导体直径要求：1/0.34mm±0.01mm，内导体应为质量均匀、无缺陷、完整的一根圆形截面无氧铜线。

根据不同的要求也可以采用镀锡铜线。

内导体外观应圆整光亮、无氧化、无机械损伤、无变形。

镀锡铜线的镀层应均匀连线并具有良好的附着性。

3. 绝缘绝缘采用实芯聚乙烯绝缘，绝缘应同心、连续、紧密挤包在内导体上，绝缘和内导体之间不得有任何空隙。

绝缘标称外径为2.0mm，任何一个绝缘截面上的绝缘同心度不小于94%。

绝缘层应附着在内导体上，以防止潮气进入。

绝缘不应粘结的过紧，当制作接头需除掉绝缘层时是，绝缘层应能完全从内导体上剥离下来。

绝缘电阻： 在20℃≥20MΩ*500M
安装电缆弯曲半径：≮10倍电缆直径
外护套： TPEE,交联聚乙烯或PVC
外护套颜色：紫色RAL 4001;黑色：RAL9005，灰色 等。

* 符合ROHS标准
* CE产品符合EEC规程 73/23（低电压规程）CE的规定
技术指标
工作电压： 250V
特性阻抗： 在20℃75Ω±5Ω
绝缘材料：三层共挤物理发泡PE,物理发泡聚全氟乙丙烯共聚物FEP。

SFWF75-2.0-2
7/0.15
2.0
90
3.7
-60～+125
SFWF75-1.5-27/0.12 1.590 2.9-60～+125SFWF75-1.0-27/0.08 1.090 2.4-60～+125SYWV75-2.0-27/0.145 2.090 3.7-40～+70SYWV75-1.5-27/0.11SYWV75-1.0-27/0.08 1.090 2.4三层共挤物理发泡绝缘直径
屏蔽编织密度＞ ％
1.590
2.9-40～+70护套直径mm 使用温度

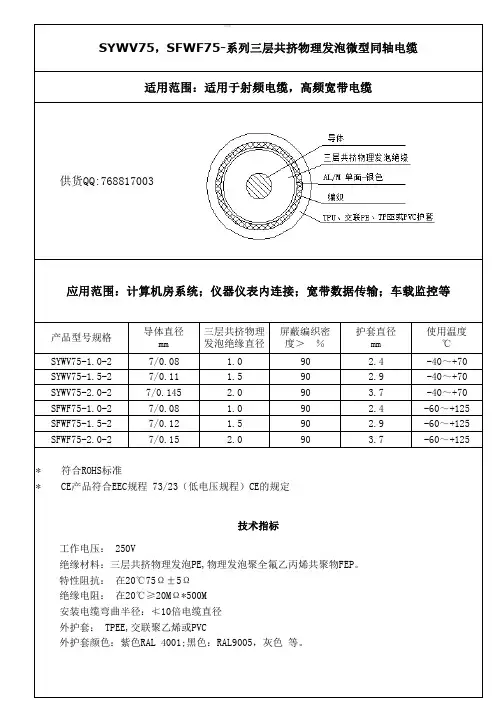

℃-40～+70SYWV75，SFWF75-系列三层共挤物理发泡微型同轴电缆
适用范围：适用于射频电缆，高频宽带电缆
供货QQ:768817003
应用范围：计算机房系统；仪器仪表内连接；宽带数据传输；车载监控等
产品型号规格导体直径mm。

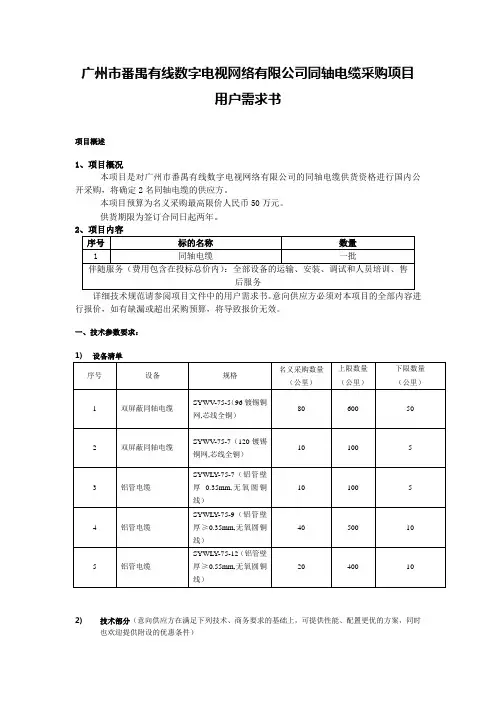

广州市番禺有线数字电视网络有限公司同轴电缆采购项目用户需求书项目概述1、项目概况本项目是对广州市番禺有线数字电视网络有限公司的同轴电缆供货资格进行国内公开采购，将确定2名同轴电缆的供应方。

本项目预算为名义采购最高限价人民币50万元。

供货期限为签订合同日起两年。

2详细技术规范请参阅项目文件中的用户需求书。

意向供应方必须对本项目的全部内容进行报价，如有缺漏或超出采购预算，将导致报价无效。

一、技术参数要求：2)技术部分（意向供应方在满足下列技术、商务要求的基础上，可提供性能、配置更优的方案，同时也欢迎提供附设的优惠条件）3)适用范围与参考标准本技术要求涉及的电缆类型：物理发泡聚乙烯绝缘、聚氯乙烯护套双屏蔽同轴电缆 SYWV-75-5；物理发泡聚乙烯绝缘、聚氯乙烯护套双屏蔽同轴电缆 SYWV-75-7；物理发泡聚乙烯绝缘、铝管外导体、聚乙烯护套同轴电缆 SYWLY-75-7；物理发泡聚乙烯绝缘、铝管外导体、聚乙烯护套同轴电缆 SYWLY-75-9；物理发泡聚乙烯绝缘、铝管外导体、聚乙烯护套同轴电缆 SYWLY-75-12；本规定参考标准《GY/T 135-1998 有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》。

4)技术总体要求a)外观要求电缆外观应表面平整，无目力可见针孔、裂痕、气泡和其它缺陷。

SYWV-75-5双屏蔽、SYWV-75-7双屏蔽、SYWLY-75-7铝管、SYWLY-75-9铝管、SYWLY-75-12铝管同轴电缆外护套颜色为白色或黑色可选。

电缆护套表面每单位长度须印有标志字样，包括：生产厂家全称、商标、批号、生产日期及标志字样“电缆型号75Ω Cable 番禺有线 XXXm”，标志清晰，耐久不褪色。

b)物理特性物理特性的测量要求应符合《GB/T 2951.2-1994 电线电缆机械物理性能试验方法绝缘厚度测量》、《GB/T 2951.3-1994 电线电缆机械物理性能试验方法护套厚度测量》、《GB/T 2951.4-1994 电线电缆机械物理性能试验方法外径测量》中有关规定。

同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。

电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。

同轴电缆也是局域网中较常见的传输介质之一。

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。

故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆-58和粗缆-11两种。

细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

射频同轴电缆的技术参数1.频率范围：射频同轴电缆的频率范围决定了它适用的应用场景。

常见的射频同轴电缆能够覆盖几百兆赫兹到数十吉赫兹的频率范围。

2.阻抗：阻抗是射频同轴电缆中一个重要的参数，一般标准的射频同轴电缆的阻抗为50欧姆（Ω），也有75Ω的电视同轴电缆。

3.传输损耗：射频同轴电缆的传输损耗是指信号在电缆中传输过程中的能量损耗。

它与电缆中的材料、结构、频率等因素相关。

传输损耗常用单位为分贝（dB）。

4.衰减：衰减是射频同轴电缆传输过程中信号强度衰减的程度。

一般情况下，高频信号的衰减更加显著。

复杂的传输线结构及金属外屏蔽层可以减小衰减。

5.速度：射频同轴电缆中信号的传播速度决定了信号的延迟。

一般情况下，电缆中信号的传播速度为约200-300兆米/秒。

6.容量：射频同轴电缆的容量是指电缆内部存储能量的能力。

容量与电缆的电容有关，一般单位为皮法/米（pF/m）。

7.耐压：射频同轴电缆应具备一定的耐压能力，在正常工作环境下不会发生电脑闪击等危险。

8.抗干扰：射频同轴电缆应具备较好的抗干扰能力，能在高频信号传输过程中减小对外界干扰信号的感应和传导。

9.绝缘材料：射频同轴电缆的绝缘材料应具备良好的绝缘性能和耐高温性能，以防止信号在传输过程中出现串扰或关断现象。

10.外屏蔽：射频同轴电缆的外屏蔽是用来保护内部信号不受外界电磁干扰的。

常见的外屏蔽材料有铝箔屏蔽、铜网屏蔽等。

不同应用需要的射频同轴电缆具备不同的技术参数，因此在选购射频同轴电缆时需要根据具体需求选择合适的产品。

以上列举的技术参数仅为射频同轴电缆重要的几个方面，具体参数还需根据具体型号和厂商提供的产品参数进行确认。

75-3和75-5视频线参数同轴电缆具有价格较便宜、铺设较方便的优点(相对于光纤而言)，所以，一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。

但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。

一般来讲，信号频率越高，衰减越大。

视频信号的带宽很大，达到6MHz，并且，图象的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。

所以，同轴电缆只适合于近距离传输图象信号，当传输距离达到200 米左右时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2 到3 个，否则无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在四、五百米左右。

另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。

2、双绞线双绞线的使用由来已久，电话传输使用的就是双绞线，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。

双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。

电缆/双绞线类型：同轴电缆
产品型号：SYV75
线芯材料：导体裸铜
护套材料：绝缘为实心聚乙烯
生产执行标准：GB/T14864-9
SYV75的主要适用范围视频监控线路、会议视频等电子线路架设，还适用于无线电通信和采用类似技术的电子装置用。

1、视频同轴电缆SYV-75欧姆系列(-3、-4、-5、-7、-9、-1
2、-15、-17)
2、视频同轴电缆SYV-50欧姆系列(-2、-
3、-5、-7、-9、-12、-15、-17)
3、视频同轴电缆SYV-100-7欧姆系列
SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.
SYV75-3传输在300米之内效果好.
SYV75-5传输在800米内效果更好.
75-3 传输距离 100米
75-5 传输距离 300米
75-7 传输距离 500--800米
75-9 传输距离 1000---1500米
75-12 传输距离 2000----3500米
75代表电阻, -3代表线径。
