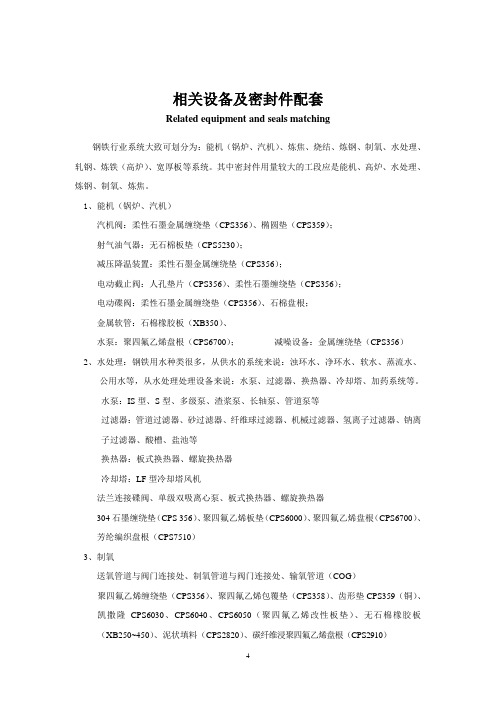

相关设备及密封件配套Related equipment and seals matching钢铁行业系统大致可划分为：能机（锅炉、汽机）、炼焦、烧结、炼钢、制氧、水处理、轧钢、炼铁（高炉）、宽厚板等系统。

其中密封件用量较大的工段应是能机、高炉、水处理、炼钢、制氧、炼焦。

1、能机（锅炉、汽机）汽机阀：柔性石墨金属缠绕垫（CPS356）、椭圆垫（CPS359）；射气油气器：无石棉板垫（CPS5230）；减压降温装置：柔性石墨金属缠绕垫（CPS356）；电动截止阀：人孔垫片（CPS356）、柔性石墨缠绕垫（CPS356）；电动碟阀：柔性石墨金属缠绕垫（CPS356）、石棉盘根；金属软管：石棉橡胶板（XB350）、水泵：聚四氟乙烯盘根（CPS6700）；减噪设备：金属缠绕垫（CPS356）2、水处理：钢铁用水种类很多，从供水的系统来说：浊环水、净环水、软水、蒸流水、公用水等，从水处理处理设备来说：水泵、过滤器、换热器、冷却塔、加药系统等。

水泵：IS型、S型、多级泵、渣浆泵、长轴泵、管道泵等过滤器：管道过滤器、砂过滤器、纤维球过滤器、机械过滤器、氢离子过滤器、钠离子过滤器、酸槽、盐池等换热器：板式换热器、螺旋换热器冷却塔：LF型冷却塔风机法兰连接碟阀、单级双吸离心泵、板式换热器、螺旋换热器304石墨缠绕垫（CPS 356）、聚四氟乙烯板垫（CPS6000）、聚四氟乙烯盘根（CPS6700）、芳纶编织盘根（CPS7510）3、制氧送氧管道与阀门连接处、制氧管道与阀门连接处、输氧管道（COG）聚四氟乙烯缠绕垫（CPS356）、聚四氟乙烯包覆垫（CPS358）、齿形垫CPS359（铜）、凯撒隆CPS6030、CPS6040、CPS6050（聚四氟乙烯改性板垫）、无石棉橡胶板（XB250~450）、泥状填料（CPS2820）、碳纤维浸聚四氟乙烯盘根（CPS2910）4、焦化（化产、炼焦）储焦罐及管道阀门、制焦设备、焦炉煤气管道（MIXG）、42 孔焦炉304石墨缠绕垫（CPS356）、膨胀聚四氟乙烯板（CPS6140）、聚四氟乙烯板垫（CPS6000/6001）、耐酸耐油石棉橡胶板XB350、XB450（中、高压）、尼龙石墨盘根（）、碳纤维浸聚四氟乙烯盘根（CPS2910）、改性石墨套填料5、转炉（20T、40T、80T、120T）波纹活性抗压垫（CPS355）、金属缠绕垫（CPS356）、碟簧（CPS 7500）、6、炼铁：高炉（宁钢2500立方、3800立方、4800立方）：规模大，不论是世界其它国家还是中国，高炉的容积在不断扩大，如我国宝钢高炉是4063立方米，日产生铁超过10000吨，炉渣4000多吨，日耗焦4000多吨。

CSPC法兰作业基础知识法兰基础知识介绍一、综述在装置中，拆装法兰的工作量专门大，从管道安装、设备安装、检修、保护大体上是离不开拆装法兰的。

这么多的工作量就要求咱们认真对待，不然就容易出问题。

在石油化工行业中，由于安装不妥，造成法兰泄漏或由于在法兰作业中显现事故的案列仍是很多的，以下针对法兰作业，搜集了一些基础知识，以供参考。

管道连接几种形式：焊接、螺纹、快速接头、法兰连接等等。

咱们重点讨论法兰连接，希望在法兰作业中能给作业者提供一点帮忙。

一、管道：管道是有管道组成件和管道支承件组成，用以输送、分派、混合、分离、排放、计量、操纵制止流体流动的管子、管件、法兰、螺栓连接、垫片法门和其他组成件或受压部件的装配、总成管道组成件piping componets管道组成件确实是用于连接活装配管道的元件。

它包括管子、管件、法兰、垫片、紧固件、阀门和膨胀接头、挠性接头、耐压软管、疏水器、过滤器核分离器等。

管道支承件piping-supporting elements管道安装件核附着件的总称。

安装件fixtures将负荷从管子或管道附着件上传递至支撑结构或设备上的元件。

它包括吊杆、弹簧支吊架、松紧螺栓、鞍座等附着件structural attachment用焊接、螺栓连接或夹紧的方式附装在管子上的零件，它包括管吊、吊耳、支耳、紧固夹板等。

二、管道品级识别2.1 管道品级编号由两部份组成：第一部份标明如下ASME额定品级：1代表ASME额定品级1503代表ASME额定品级3006代表ASME额定品级6009代表ASME额定品级90015代表ASME额定品级150025代表ASME额定品级2500第二部份与材料选择相关，具体如下：第一名数标明所选材料的品级，即:另三位数仅用于识别并无具体含义。

例如，管道品级15 3 050为ASME额定品级1500，不锈钢。

2.2 后缀字母附加在管道品级编号名称的后缀字母是具体项目相关的，概念以下要求：N =CSPC南海工程项目管道品级一样修正NC =管道品级包括涂层及缠绕要求NE =管道品级用于更大范围（检查特定基础管道品级规格以澄清该尺寸已经不存在）NM =管道品级包括用于侵蚀性用途的蒙乃尔铜-镍合金阀门的装饰件。

密封垫的功用及材料1.1 功用密封垫广泛用于工程机械及柴油机的管道、壳体的结合面的静密封中，以其弹性变形填补零件结合面的不平度，切断泄漏通道，增加泄漏阻力，或承受内外侧压力差等方式防止流动介质 (气体、冷却水、润滑油、齿轮油、液压油、制动液等)泄漏。

如柴油机的汽缸盖、正时齿轮室盖、油底壳、喷油泵侧盖、进排气管，工程机械底盘中的变速箱盖、方向机侧盖、桥壳后盖、终传动壳体等。

1.2 材料按材料密封垫有非金属密封垫、非金属与金属组合密封垫、金属密封垫三大类，其常用材料有橡胶、皮革、石棉、纸、软木、聚四氟乙烯、钢、铁、铝、铜和不锈钢等。

用棉、麻、石棉、纸、皮革等纤维素材质制成的密封垫，其组织疏松，致密性差，纤维间有细微缝隙，很容易被流动介质浸透，在压力作用下流动介质从高压侧通过这些细微缝隙渗透到低压侧，即形成渗透泄漏 (约占总泄漏量的10%~20%)1.3 密封垫泄漏形式及原因密封垫的泄漏有三种形式:界面泄漏、渗透泄漏和破坏性泄漏，其中以前两种为主要形式。

产生界面泄漏的原因是:结合面粗糙和变形;密封垫没有压紧;结合面紧固螺栓伸长变形或松动; 密封垫发生塑性变形等。

界面泄漏量约占总泄漏量的80%~90%; 材料老化、龟裂、变质等会促使密封垫破坏性泄漏，但安装、使用不当是主要原因;如上所述，流动介质浸透到细微缝隙中，造成纤维素材料制成的密封垫的渗透泄漏。

1.4 常用密封垫种类及适用范围现将常用密封垫的种类、结构、材料及适用范围列于表1中。

表1 常用密封垫片种类及其适用范围形式种类材料适用范围压力/MPa 温度/ ℃介质非金属密封垫纸垫片软钢纸板 <0.4 <120 燃料油，润滑油，水等橡胶垫片天然橡胶 1.33×10-10~0.6 -60~100 水，海水，空气，惰性气体，盐类水溶液，稀盐酸，稀硫酸等普通橡胶板 -40~60 空气，水，制动液等夹布橡胶垫片夹布橡胶≈0.6 -30~60 海水，淡水，空气，润滑油和燃料油等皮垫片牛皮或浸油、蜡，合成橡胶，合成树脂 -60~100 水，油，空气等软聚氯乙烯垫片软聚氯乙烯板≤1.6 <60 酸碱稀溶液及氨，具有氧化性的蒸气及气体聚四氟乙烯垫片聚四氟乙烯板≤3.0 -180~250 浓酸，碱，溶剂，油类橡胶石棉垫片高压橡胶石棉板中压橡胶石棉板低压橡胶石棉板≤6.0≤4.0≤1.5≤450≤350≤200空气，压缩空气，蒸气，氨，水，海水，冷凝水，液态氨，≤98%硫酸，≤35%盐酸，盐类，硝氨液，硫氨液，甲胺液，烧碱，氟利昂，氢氰酸，卡普隆生产介质，聚苯乙烯生产介质耐油橡胶石棉板≤4.0≤400油品(汽、柴、煤、重油等)，油气，溶剂(包括丙烷、丙酮、苯、酚、醛、异丙醇)，浓度小于30%的尿素，氢气，硫化催化剂，润滑油，碱类聚四氟乙烯包垫片聚四氟乙烯薄膜包橡胶石棉板或橡胶板≤3.0 -180~250 浓酸，碱，溶剂，油类组合密封垫夹金属丝(网)石棉垫铜(钢或不锈钢)丝和石棉交织而成内燃机用缠绕垫片金属带:紫铜,铝,08(15)钢,2Cr13,0Cr13,1Cr13,1Cr 18Ni9Ti非金属带:石棉,聚四氟乙烯,陶瓷纤维等≤6.4≈600蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水金属包平垫片金属:紫铜,软钢,铝,不锈钢,合金钢非金属:石棉板,棉胶石棉板,聚四氟乙烯板,陶瓷纤维≤6.4≈600蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水波形金属垫片金属密封垫金属平垫片紫铜，铝，铅，软钢，不锈钢，合金钢1.33×10-10~20 ≈600蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水金属齿形垫片08(10)钢，铝，合金钢，1Cr13(0Cr13) ≥4.0≈600蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水金属八角垫10钢，1Cr13，合金钢，不锈钢等≥6.4≈600蒸气，氢气，压缩空气，天然气，油品，溶剂，重油，丙烯，烧碱，酸，碱，液化气，水金属透镜垫金属椭圆垫2 石棉橡胶密封垫石棉橡胶密封垫包括普通石棉橡胶密封垫、耐油石棉橡胶密封垫、增强石棉橡胶密封垫、石棉钢片密封垫、混合石棉橡胶密封垫和复合石棉橡胶密封垫等。

管路垫片区别芳纶垫片：产品特性：以具有高强度、高磨量的芳纶纤维为主体材料与润滑性好的特种材料进行复合制成的密封产品。

其具有优良的润滑性、耐麿性。

特别推荐：适用蒸汽、有机溶剂、酸、碱等介质，广泛使用于流体输送设备装置上所有的泵、阀门、管道、容器等的密封。

在固液相混合的液体装置上，可显示其突出特点。

石棉橡胶垫片：性能特点：低压石棉橡胶垫片（G2183）：低压石棉橡胶垫片是由一种白色的温石棉纤维制成，适合于大多数低温、低压需求，石棉橡胶垫片主要用于蒸汽，水力，气体，油类及无侵蚀性介质的密封。

中压石棉橡胶垫片（G2182）：主要用于蒸汽、水力、气体、油类及无侵蚀性介质的密封。

高压石棉橡胶垫片（G2181）：主要用于蒸汽、水力、气体、油类及无侵蚀性介质的密封。

耐油石棉橡胶垫片（G2184）：主要用于蒸汽、水力、气体、油类溶剂及无侵蚀性介质的密封。

石棉垫片：石棉垫片低压石棉垫片（JD183）：低压石棉垫片是由一种白色的温石棉纤维制成，适合于大多数低温、低压需求，主要用于蒸汽，水力，气体，油类及无侵蚀性介质的密封。

中压石棉垫片（JD182）：主要用于蒸汽、水力、气体、油类及无侵蚀性介质的密封。

高压石棉垫片（JD181）：主要用于蒸汽、水力、气体、油类及无侵蚀性介质的密封。

耐油石棉垫片（JD184）：主要用于蒸汽、水力、气体、油类溶剂及无侵蚀性介质的密封。

石棉垫片最大加工尺寸：2700*3800mm；特殊规格或各类非标准产品可按客户要求制定。

石棉垫片的主要技术参数：型号 XB150 XB200 XB250 XB300 XB350 XB400 XB450 XB510抗拉强度 5MPa 6MPa 8MPa 9MPa 11MPa 18MPa温度+150 +200°C +250°C +300°C +350°C +400°C +450°C +510石棉垫片的主要种类：低压石棉垫片，中压石棉垫片，高压石棉垫片，耐油石棉垫片。

HD#2004 XB450 高压石棉橡胶板材质：是以中长石棉纤维、橡胶为主要原料压制而成。

用途：适用于高温高压的水、饱和蒸气、过热蒸气、煤气、惰性气体等介质的设备管道法兰连接处密封衬垫材料。

温度：450℃压力：6.0Mpa耐油石棉板是以优质石棉、耐油合成橡胶为原料，压制硫化而成。

用途:适用于炼油设备和蒸馏管道法兰连接处，汽车柴油机及输油管道接合处的密封衬垫材料。

标准尺寸(mm): 1500 ×1000, 1500 ×1350, 1270 ×1270厚度(mm): 0.4～6.0耐油石棉橡胶板1 主题内容与适用范围本标准规定了耐油石棉橡胶板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于渍类、冷气系统等设备和管道法兰连接处的密封衬垫材料用耐油石棉橡胶板。

2 引用标准GB440 20号航空润滑油GB540 耐油石棉橡胶板密封性试验方法GB541 石棉橡胶板抗张强度试验方法GB543 耐油石棉橡胶板吸油率试验方法GB544 石棉橡胶板密度试验方法GB1737 75号航空汽油GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB3912 耐油石棉橡胶板浸油增厚率试验方法GB3913 耐油石棉橡胶板腐蚀性试验方法GB/T3985 石棉橡胶板GB3988 石棉橡胶板压缩率、回弹率试验方法GB6537 ３号喷气燃料GB8170 数值修约规则3 产品分类及标记3.1 耐油石棉橡胶板根据其用途，分为两大类，即一般工业用耐油石棉橡胶板和航空工业用耐油石棉橡胶板。

见表１。

表１──────┬────────┬────────────────┬───────标记│适用条件│适用范围│表面颜色──────┼────────┼────────────────┼─────── NY 150 │最高温度150℃│作炼油设备，管道及汽车、拖拉机、│灰白│最大压力1.5MPa │柴油机的输油管道接合处的密封│──────┼────────┼────────────────┼─────── NY 250 │最高温度250℃│作炼油设备及管道法兰连接处的密封│浅蓝色│最大压力2.5MPa ││──────┼────────┼────────────────┼─────── NY 400 │最高温度400℃│作热油、石油裂化、煤蒸馏设备及管│石墨色│最大压力4MPa │道法兰连接处的密封│──────┼────────┼────────────────┼─────── HNY 300 │最高温度300℃│作航空燃油、石油基润滑油及冷气系│绿色││统的密封│──────┴────────┴────────────────┴───────3.2 标记示例NY 150 HNY 300┬│┬││││││└──适用最高温度为150℃│└────适用最高温度为300℃││└──────一般工业用耐油石棉橡胶板└─────────航空工业用耐油石棉橡胶板4 技术要求4.1 耐油石棉橡胶板的表面应平滑，不允许有疙瘩、裂缝、气泡，外来杂质和其他对使用有影响的缺陷。

密封垫的选用密封垫的选用原则是：对于要求不高的场合，可凭经验来选取，不合适时再更换。

但对那些要求严格的场合，例如易爆、剧毒和可燃性气体以及强腐蚀的液体设备、反应罐和输送管道系统等，则应根据工作压力、工作温度、密封介质的腐蚀性及结合密封面的形式来选用。

一般来讲，在常温低压时，选用非金属软密封垫；中压高温时，选用非金属与金属组合密封垫或金属密封垫；在温度、压力有较大波动时，选用弹性好的或自紧式密封垫；在低温、腐蚀性介质或真空条件下应考虑密封垫的特殊性能。

这里特别需要说明的是法兰情况对垫片选择的影响。

（1）法兰形式的影响法兰形式不同，要求使用的垫片也不同。

光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或外加强环的缠绕密封垫。

在这种场合，金属垫片也不适用，因为这时要求的压紧力过大，导致螺栓较大的变形，使法兰不易封严。

如果要用金属垫片，则应将光滑面缩小，使其与垫片的接触面积减小。

这样，在螺栓张力相同的情况下，缩小后的窄光滑面的压紧应力就会增大。

（2）法兰表面粗糙度的影响法兰表面粗糙度对密封效果影响很大，特别是当采用非软质垫片时，密封表面粗糙度是造成泄漏的主要原因之一。

例如，车削法兰面的刀纹是螺旋线，使用金属垫片时，如果粗糙度值较大，垫片就不能堵死刀纹所形成的这条螺旋槽，在压力作用下，介质就会顺着这条沟槽泄漏出来。

软质密封垫对法兰面的光洁程度要求低得多。

这是因为它容易变形，能够堵死加工刀纹，从而防止了泄漏。

对软质垫片，法兰而过于光滑反而不利，因为此时发生界面泄漏的阻力变小了。

所以，垫片不同，所要求的法兰面的粗糙度也不相同。

表29.3-15列出了各种密封垫所要求的法兰表面粗糙度的经验数据。

（3）法兰与垫片的硬度差使用垫片的目的在于使垫片产生弹性或塑性变形以填满法兰面微小凸凹不平，阻止泄漏发生。

因而应使垫片材料的硬度低于法兰材料的硬度，二者之间相差越大，实现密封就越容易。

垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。

也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。

2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。

具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。

可以采用不同材料的复合或机械组合型式形成不渗透性的结构。

或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。

界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。

界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。

总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。

回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。

垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。

从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。

紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。

二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。

密封技术密封通常按运动状态来分，分为静密封与动密封两大类。

（主要与我们化工生产的数据统计有关，比如密封点的统计），其它的分类方法很多（比如泵的密封、反应釜的密封等）。

一、静密封（一）、垫片密封：按密封原理分可分为强制型密封，自紧式密封和半自紧式（常用于高压状态下）三类，我们常见的是强制型密封（比如法兰密封）。

1、垫片密封（属于强制型密封）1）、垫片的种类：按材料来分分为非金属垫片、金属复合型垫片及金属垫片三大类。

（1）、非金属垫片：有橡胶板、石棉橡板，柔性石墨、聚四氟乙烯。

A、橡胶板（本公司为氯丁橡胶，能耐弱酸碱，有一定的耐油性）。

通常使用在≤1.568Mp，≤90℃。

而氟橡胶则进行了改性处理，其耐酸、碱、温度等方面有显著的提高。

B、石棉橡胶板：石棉橡胶板价格低,但在高温下易粘结在法兰密封面上。

国内主要有五个品种：普通型：XB450（紫）通常用在t（250~300℃），P（3~3.5MPa）XB350（红）通常用在t（150~200℃），P（1~1.5MPa）XB200（灰）通常用在t（50~100℃），P≤1MPa耐油型:NY300(绿或黑) t≤150℃P≤2.5MPa400号(黑) t≤350℃P≤4Mpa*实际型号上的数字就代表使用的最高温度，但通常在实际使用中都会降等级使用。

*要注意,耐油石棉橡胶板由于硫含量多,通常用在油性介质中,而不宜用在非油介质中,否则容易产生原电池反应腐蚀。

C、聚四氟乙烯：一般用于低压、中温、强腐蚀以及不允许污染的介质。

t≤150℃P≤1MPa。

由于聚四氟乙烯在温度长高时，材料易发生冷流及蠕变，而使密封面的压紧应力下降，产生“应力松驰现象”，所以在密封时，可采取凹凸式法兰结构。

（2）、金属复合垫片：我司所用大部分为金属缠绕垫，而金属包覆垫较少。

A、金属缠绕垫：有四种类型：（a）基本型（b）带内环（c）带外环（d）带内外环。

(见图1)我公司只用基本型。

（热电车间用在高温高压下）图1钢带剖面形状，我公司用V型。

螺栓等级区分钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

名称:非石棉橡胶耐油板非石棉耐油橡胶板是以无石棉的各种无机或有机合成纤维，耐油橡胶为主要原料制成的板材，适用于不允许使用含有石棉的管道法兰，高压容器法兰，燃油、石油基润滑油及冷气系统作密封垫片。

规格：厚度：0.8~6.0mm长宽：1500×1300mm 1300×1300mm非石棉橡胶耐油板物理性能技术指标（企标Q/321284GGB04—2002）注：其它规格、尺寸可由供需双方确定。

名称:非石棉橡胶板 SWB820主要用途：石棉密封垫片及非石棉密封垫片主要应用于化工企业中的塔、槽、釜、压力容器、管道的密封，也用于高温、高压、低温、低压下的水、饱和蒸汽、过热蒸汽、煤油、汽油及酸、碱介质溶液的密封。

主要性能：适应温度最高500℃，压力最高30MPa。

主要规格：各种规格石棉密封垫片及非石棉密封垫片，并能根据用户要求制作非标石棉密封垫片及非石棉密封垫片。

名称:夹丝金属网石棉橡胶板材质：是以石棉，天然橡胶和填充料经压制内夹金属网而制成密封衬垫材料。

石棉板，是用石棉、橡胶、填充料压制的板材，可作为管道法兰、高压容器法兰及各种机械连接面用的密封材料。

石棉橡胶板是用石棉、橡胶、填充料压制的板材，可作为管道法兰、高压容器法兰及各种机械连接面用的密封材料。

按配方、性能及用途可分为耐油型、高压型、中压型、低压型、耐酸碱型等类别。

使用时一般按要求冲制成各种形状、尺寸的垫片。

用途：适用于高温高压的水、饱和蒸气、过热蒸气、煤气、惰性气体等介质的设备管道法兰连接处密封衬垫材料。

石棉橡胶板特点及用途
特点：具有较低硬度，较高的弹性，能在较高的压力下，温度为-35～+60ºC的空气中工作。

用途：适用于冲制耐冲击，密封性能良好的垫圈和垫板。

耐酸碱橡胶板：
特点：具有中等硬度，耐酸、碱性能。

可在温度为-30～+60°C之间20%的酸（碱）液体中工作。

用途：可作冲制各种有耐酸碱要求的密封性能较好的垫圈.适用于冲制各种形状的垫圈
橡胶板规格及比重
石棉橡胶板是以优质石棉、橡胶及配合剂轧制而成的板材。

具有良好的耐热、耐寒、耐腐蚀性能，经加工可制成各种形态的密封垫片，广泛用于管道、高压容器、汽车、拖拉机、机械密封等各种断面密封。

型号：XB450、XB400、XB350、XB300、XB200、XB150 规格：厚度：0.3～10MM 长度：500、1000、1360、2000、4000MM 石棉板是采有优质石棉、耐油合成橡胶为原料，压制硫化而成的。

石棉板规格：
1000＊1500mm；1500＊2000mm；1500＊4000mm；2710＊3810mm等
石棉板分为：NY石棉板（耐油石棉板，另还有耐压耐高温石棉板）和普通石棉板两种。

转阀门垫片的种类及选用1.垫片的种类垫片可分为软质垫片、硬质垫片、液体密封垫片三大类。

(1)软质垫片(非金属垫片)包括硬纸板、橡胶类、石棉类、塑料类、石墨类等。

非金属垫片质地柔软，具有一定弹性，容易填满间隙，因此密封性能较好，应用广泛。

①橡胶类垫片。

橡胶具有柔软、弹性好的特点，在压紧力较小的条件下，能达到密封效果。

常见的有橡胶板制成的平形垫和O形圈等。

②塑料类垫片。

塑料耐腐蚀性能好，但大部分耐温性能差，一般制成平形垫片，用于低温及腐蚀性介质上。

其中，聚四氟乙烯称为塑料王，它能在-180~232℃的腐蚀性介质中长期工作。

现研制出一种膨胀聚四氟乙烯，具有弹性，又比原聚四氟乙烯性能好，用它制作的静密封胶带，具有柔性、压缩性、高抗拉强度、不污染介质、不被浸蚀，使用温度范围广等优点。

③石棉类垫片。

石棉制品有石棉板、石棉橡胶板、耐油石棉橡胶板。

石棉橡胶板是以石棉、橡胶为主要原料制成的密封衬垫材料，一般制成平形垫，适用于光滑式法兰密封面，凹凸式法兰密封面和榫槽式法兰密封面。

也有的用压模将石棉橡胶板压制成锥面密封垫圈，用于高压阀门上作为自紧式密封圈。

石棉橡胶板的耐寒性、耐热性、耐化学性能很好，价格便宜，货源充足，在阀门上使用广泛。

石棉板牌号及使用条件见表7-12。

表7-12石棉板牌号及使用条件名称牌号表面颜色使用条件温度/℃压力/MPa介质石棉板灰白色4500.6水、蒸汽、空气、煤气等石棉橡胶板XB510XB450XB350XB200紫色红色灰色51045035020010641.6水、蒸汽、空气、煤气等水、蒸汽、空气、煤气等水、蒸汽、空气、煤气等水、蒸汽、空气、煤气等耐油石棉橡胶板510#400#250#150#5104002501501042.51.6蒸汽、油品、溶剂、碱、化学药品等油品、溶剂、碱类等油品、溶剂、碱类等油品、溶剂、碱类等④石墨类垫片。

石墨制品如柔性石墨，也叫膨胀石墨，可耐高温、耐低温、耐化学腐蚀、抗辐射;高温力学性能好、自润性良好、摩擦系数低。

1 石棉橡胶密封制品我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500～550℃，这个温度范围基本能满足工业工的需要，而且石棉价廉，其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。

石棉橡胶密封制品可分成以下3类：①垫片类——使用在管道法兰和容器法兰上的板状和片状密封制品；②垫圈类——使用在泵、阀、釜上的模压成型、密封制品；③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。

石棉橡胶密封制品主要产品如表1所法：表1 石棉橡胶密封材料制品石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。

石棉橡胶板因配料、工艺、性能及用途不同，可分XB450、XB350和XB200三个牌号，习惯上又分别称为高压石棉橡胶板（高压板）、中压石棉橡胶板（中压板）和低压石棉橡胶板（低压板）。

XB450石棉橡胶板可以用作密封高温高压（温度450℃，压力6.0MPa）的水、饱和蒸汽、过热蒸汽、空气、煤气以及其它惰性气体等。

并可用来密封常温高压下的汽油、煤油、润滑油和酒精等；XB350石棉橡胶板可用于温度350℃，压力4.0MPa以下密封水管和蒸汽管道等；XB200石棉橡胶板可以用来密封一般水暖设备及低压水管和蒸汽管道等。

XB450，XB350，XB200石棉胶板单张成型厚度一般不超过3mm，超过3mm石棉橡胶板允许贴合。

厚度为1.5及1.5mm以下的XB450、XB350、XB200石棉橡胶板皆采用卷装，厚度为1.5mm以上的皆采用平摊包装。

无论卷装和平装，外层都有包装物包裹，不昨裸露。

主要技术条件和试验方法如下：1）表面颜色XB450为紫色；XB350为红色；XB200为黑色。

2）厚度及贴合原则石棉橡胶的厚度见表2，厚度允许偏差及贴合原则见表3．3）宽度和长度各种石棉橡胶板的尺寸根据成型机设备条件来确定。

一、灰铸铁阀门主要零件材料选用
用于公称压力PN≤1.0MPa，温度-10~200℃的水、蒸汽、空气、煤气及油类等介质的灰铸铁
用于公称压力PN≤2.5MPa，温度-30~300℃的水、蒸汽、空气、煤气及油类等介质的可锻铸
用于公称压力PN≤4.0MPa，温度-30~350℃的水、蒸汽、空气、煤气及油类等介质的球墨铸
铁制阀门，主要零件材料的选用如下
用于公称压力PN≤2.5MPa，温度-40~250℃的水、海水、氧气、空气、蒸汽及油类等介质的
五、碳素钢阀门材料选用
用于公称压力PN≤32.0MPa，温度-30~450℃的水、蒸汽、空气、氢气、氨、氮及石油产品等介质的碳素钢制阀门，主要零件材料的选用如下
用于公称压力PN≤16.0MPa，温度小于或等于550℃的蒸汽及石油产品等介质的高温钢制阀
用于公称压力PN≤6.4MPa，温度大于或等于-196℃的乙烯、丙烯、液态天然气及液氮等介
八、不锈耐酸钢阀门材料选用
用于公称压力PN≤6.4MPa，温度小于或等于200℃的硝酸、醋酸等介质的不锈耐酸钢制阀
