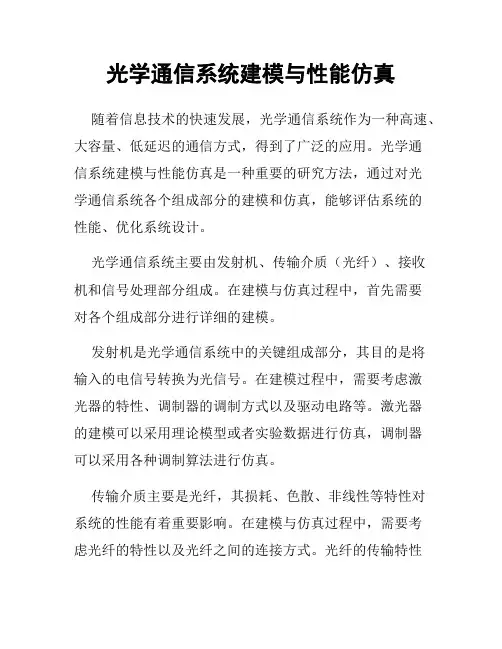

光学通信系统建模与性能仿真随着信息技术的快速发展，光学通信系统作为一种高速、大容量、低延迟的通信方式，得到了广泛的应用。
光学通信系统建模与性能仿真是一种重要的研究方法，通过对光学通信系统各个组成部分的建模和仿真，能够评估系统的性能、优化系统设计。
光学通信系统主要由发射机、传输介质（光纤）、接收机和信号处理部分组成。
在建模与仿真过程中，首先需要对各个组成部分进行详细的建模。
发射机是光学通信系统中的关键组成部分，其目的是将输入的电信号转换为光信号。
在建模过程中，需要考虑激光器的特性、调制器的调制方式以及驱动电路等。
激光器的建模可以采用理论模型或者实验数据进行仿真，调制器可以采用各种调制算法进行仿真。
传输介质主要是光纤，其损耗、色散、非线性等特性对系统的性能有着重要影响。
在建模与仿真过程中，需要考虑光纤的特性以及光纤之间的连接方式。
光纤的传输特性可以通过建立传输线模型来仿真，通过调整各个参数，可以分析系统对于不同传输距离、不同波长的性能表现。
接收机是将光信号转换为电信号的部分，其主要包括光电探测器、前置放大器和解调器等。
在建模与仿真过程中，需要考虑光电探测器的响应特性、前置放大器的增益、解调器的解调算法等。
通过对这些参数的仿真与优化，可以提高系统的灵敏度和吞吐量。
信号处理部分是光学通信系统中的关键环节之一，其目的是提取、恢复和处理接收到的信号。
在建模与仿真过程中，需要考虑信号处理的算法、滤波器的特性以及误码率的优化等。
通过对信号处理算法的仿真与优化，可以提高系统的抗噪声能力和误码率性能。
在光学通信系统建模与性能仿真中，除了对各个组成部分的建模外，还需要考虑系统中的干扰和信道传输的特性。
系统中的干扰可以包括其他光信号、噪声等，通过对干扰源的建模与仿真，可以评估系统对于不同干扰源的抗干扰能力。
信道传输的特性可以通过建立传输通道模型来进行仿真，在考虑信道传输特性的基础上，优化系统设计，提高系统的传输性能。
在完成光学通信系统建模与性能仿真后，需要进行性能评估与优化。

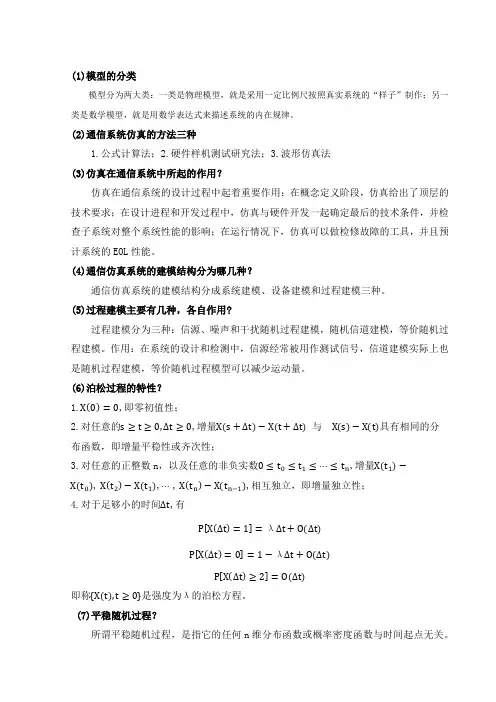

(1)模型的分类模型分为两大类：一类是物理模型，就是采用一定比例尺按照真实系统的“样子”制作；另一类是数学模型，就是用数学表达式来描述系统的内在规律。
(2)通信系统仿真的方法三种1.公式计算法；2.硬件样机测试研究法；3.波形仿真法(3)仿真在通信系统中所起的作用？仿真在通信系统的设计过程中起着重要作用：在概念定义阶段，仿真给出了顶层的技术要求；在设计进程和开发过程中，仿真与硬件开发一起确定最后的技术条件，并检查子系统对整个系统性能的影响；在运行情况下，仿真可以做检修故障的工具，并且预计系统的EOL性能。
(4)通信仿真系统的建模结构分为哪几种？通信仿真系统的建模结构分成系统建模、设备建模和过程建模三种。
(5)过程建模主要有几种，各自作用?过程建模分为三种：信源、噪声和干扰随机过程建模，随机信道建模，等价随机过程建模。
作用：在系统的设计和检测中，信源经常被用作测试信号，信道建模实际上也是随机过程建模，等价随机过程模型可以减少运动量。
(6)泊松过程的特性？1.X(0)=0,即零初值性；2.对任意的s≥t≥0,∆t≥0,增量X(s+∆t)−X(t+∆t)与X(s)−X(t)具有相同的分布函数，即增量平稳性或齐次性；3.对任意的正整数n，以及任意的非负实数0≤t0≤t1≤⋯≤t n,增量X(t1)−X(t0), X(t2)−X(t1),⋯ , X(t n)−X(t n−1),相互独立，即增量独立性；4.对于足够小的时间∆t,有P[X(∆t)=1]=λ∆t+O(∆t)P[X(∆t)=0]=1−λ∆t+O(∆t)P[X(∆t)≥2]=O(∆t)即称{X(t),t≥0}是强度为λ的泊松方程。
(7)平稳随机过程？所谓平稳随机过程，是指它的任何n维分布函数或概率密度函数与时间起点无关。
(8)试求功率谱密度为P n =n 0/2的白噪声通过理想低通滤波器后的功率谱密度、自相关函数及噪声功率N 。
解：理想低通滤波器特性可由下式表示H (ω)={k 0e −jωtd ,|ω|≤ωH 0 , 其它ω可见|H (ω)|2=K 02,|ω|≤ωH计算输出功率谱密度为P Y (ω)=|H (ω)|2P n (ω)=K 02n 02，|ω|≤ωH 而自相关函数R Y (τ)为R Y (τ)=12π∫P Y (ω)e jωπdω∞−∞ =K 02n 04π∫e jωπωH −ωH dω =K 02n 0f H sin ωH τωH τ, f H =ωH 2π于是，输出噪声功率N 为R Y (0),即 N=R Y (0)= K 02n 0f H可见，输出的噪声功率与K 02、n 0及f H 成正比。

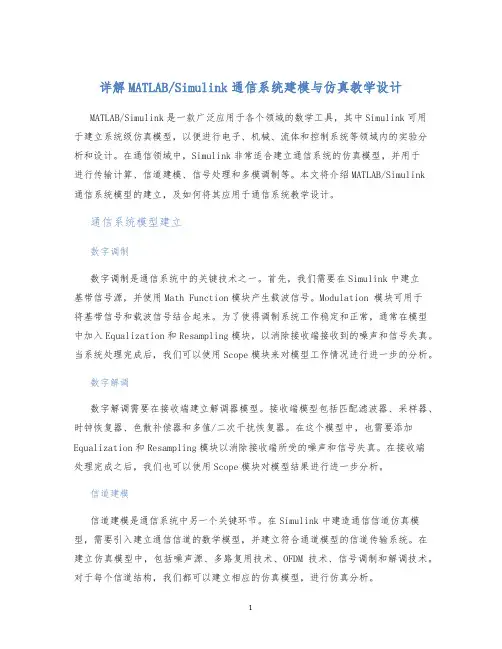

详解MATLAB/Simulink通信系统建模与仿真教学设计MATLAB/Simulink是一款广泛应用于各个领域的数学工具，其中Simulink可用于建立系统级仿真模型，以便进行电子、机械、流体和控制系统等领域内的实验分析和设计。
在通信领域中，Simulink非常适合建立通信系统的仿真模型，并用于进行传输计算、信道建模、信号处理和多模调制等。
本文将介绍MATLAB/Simulink通信系统模型的建立，及如何将其应用于通信系统教学设计。
通信系统模型建立数字调制数字调制是通信系统中的关键技术之一。
首先，我们需要在Simulink中建立基带信号源，并使用Math Function模块产生载波信号。
Modulation 模块可用于将基带信号和载波信号结合起来。
为了使得调制系统工作稳定和正常，通常在模型中加入Equalization和Resampling模块，以消除接收端接收到的噪声和信号失真。
当系统处理完成后，我们可以使用Scope模块来对模型工作情况进行进一步的分析。
数字解调数字解调需要在接收端建立解调器模型。
接收端模型包括匹配滤波器、采样器、时钟恢复器、色散补偿器和多值/二次干扰恢复器。
在这个模型中，也需要添加Equalization和Resampling模块以消除接收端所受的噪声和信号失真。
在接收端处理完成之后，我们也可以使用Scope模块对模型结果进行进一步分析。
信道建模信道建模是通信系统中另一个关键环节。
在Simulink中建造通信信道仿真模型，需要引入建立通信信道的数学模型，并建立符合通道模型的信道传输系统。
在建立仿真模型中，包括噪声源、多路复用技术、OFDM技术、信号调制和解调技术。
对于每个信道结构，我们都可以建立相应的仿真模型，进行仿真分析。
OFDM信息传输系统OFDM技术利用多个正交子载波来传输信息，以提高通信质量和可靠性，同时提高频带利用率。
OFDM系统建模主要包括加脉冲造型、IFFT、添加循环前缀、调制调制、运动模糊和色散模拟、反向调制、解压缩、去定时和轻度等模块。
通信系统建模与仿真心得体会本学期的实习课程中，我们开展了通信系统建模与仿真，通过动手操作，我们收获很大，现将心得体会汇总如下：通信系统建模是通信工程和电子信息类专业一门重要的专业主干课，理论性强、概念抽象，公式推导繁琐，学生难以理解和掌握。
实验教学作为通信原理课程教学工作的重要组成部分，对提高学生动手能力、分析解决问题的能力等各方面起着重要作用。
由于计算机仿真技术的广泛应用和飞速发展，能够引入软件仿真技术对复杂通信系统进行建模,利用集成仿真环境和图形图像处理等技术，在PC机上实现可视化的系统虚拟仿真、可以替代传统实验各操作环节的相关软硬件操作环境[4]。
这是现代高校实验教学的发展模式，弥补了实验箱验证性实验教学的不足，能够有效解决实验方式机械、实验设备维护困难和实验内容不系统等问题，其优势在于利用率高，易维护，便于开展综合性和设计性实验。
实验室环境下的仿真模块能够提供动态系统的建模、仿真和综合分析的集成环境，模块库中拥有丰富的模块组，还可以把有特定功能的代码转换成模块，多个模块之间可以组织成一个子系统，因此具有内在的模块化设计功能，可以满足用户设计出各种需要的系统。
为了在仿真过程中可以随时观察结果，仿真模块提供了专门用于显示输出信号的模块，比如示波器和频谱仪。
另外，考虑到用户在仿真结束之后需要进行数据分析和处理，仿真模块的存储模块可以把仿真结果以波形、数据等形式保存到实验室工作空间中。
基于实验室的上述功能，在仿真模块环境下完全可以实现在硬件设备上要完成的实验内容，通过可视化的各种GUI控件，建立直观的动态系统模型，从而为实验教学提供功能丰富、操作便捷的虚拟仿真环境。
实验室具有强大的数值运算能力、方便实用的绘图功能，以及语言的高度集成性和可视化建模仿真等功能，使得它在众多学科领域成为应用开发的基本工具和首选平台。
实验室下的仿真模块仿真环境可以对动态系统进行建模、仿真和分析，采用图形化和模块化的建模方式，模型结构直观，提供专门的输出显示模块和存储模块，便于对仿真数据进行分析和处理。

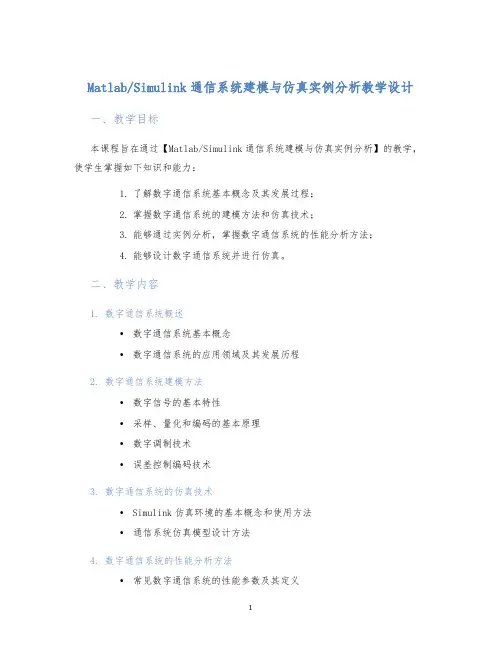

Matlab/Simulink通信系统建模与仿真实例分析教学设计一、教学目标本课程旨在通过【Matlab/Simulink通信系统建模与仿真实例分析】的教学，使学生掌握如下知识和能力：1.了解数字通信系统基本概念及其发展过程；2.掌握数字通信系统的建模方法和仿真技术；3.能够通过实例分析，掌握数字通信系统的性能分析方法；4.能够设计数字通信系统并进行仿真。
二、教学内容1. 数字通信系统概述•数字通信系统基本概念•数字通信系统的应用领域及其发展历程2. 数字通信系统建模方法•数字信号的基本特性•采样、量化和编码的基本原理•数字调制技术•误差控制编码技术3. 数字通信系统的仿真技术•Simulink仿真环境的基本概念和使用方法•通信系统仿真模型设计方法4. 数字通信系统的性能分析方法•常见数字通信系统的性能参数及其定义•数字通信系统的误码率分析方法5. 数字通信系统设计与仿真实例分析•基于Matlab/Simulink的通信系统建模和仿真实例分析三、教学方法本课程采用主题讲授和案例分析相结合的教学模式。
主要教学方法包括：1.讲授：教师通过课堂讲解授予基本概念、原理和技术，并采取案例分析的方法，使学生逐步领悟和掌握学习内容。
2.实验：采用Matlab/Simulink仿真软件进行数字通信系统建模和仿真实验。
3.课堂讨论：设计选题和应用实践案例的课堂讨论。
四、教学评估本课程的教学评估主要通过期末考试、实验报告和作业完成情况来进行。
1. 期末考试期末考试采用闭卷考试形式，主要测试学生对数码通信系统理论的掌握情况，考核内容覆盖课程中所讲述的主要内容。
2. 实验报告实验报告要求学生通过Matlab/Simulink仿真软件对数字通信系统进行建模和仿真，并撰写学习笔记和所完成实验的结果分析。
3. 作业完成情况教师将根据课堂讨论和布置的作业对学生的学习情况进行评估。
五、教学资源教师将为本课程提供以下教学资源：1.选取优秀的课程设计案例，供学生进行仿真和分析；2.为学生提供Matlab/Simulink仿真软件的操作指导和优秀的资源链接。
多径传播的通信系统建模与仿真摘要：本文主要研究了多径传播的通信系统建模与仿真。
首先，介绍了多径传播现象的原理和特点；然后，讨论了通信系统中多径传播带来的问题；接着，介绍了通信系统建模的基本原理和方法；最后，详细说明了通信系统仿真的步骤和技术要点，并给出了仿真实例。
通过本文的研究，可以更好地了解多径传播的通信系统建模与仿真方法，为实际系统设计提供参考依据。
1. 引言多径传播是无线通信中常见的现象之一。
当无线信号在传播过程中遇到建筑物、地形、天气等障碍物时，会发生反射、绕射、散射等多种传播现象，导致信号在空间上存在多个传播路径。
这些传播路径的信号在接收端会以不同的路径长度和相位到达，相互干扰，产生多径传播的效应。
2. 多径传播的问题多径传播会给通信系统带来一系列的问题，如信号衰减、时延扩展、频率选择性衰落等。
衰减会导致信号强度下降，降低系统的传输质量；时延扩展会引起信号传输的延迟，影响实时性应用的性能；频率选择性衰落会导致信号的频谱扩展，增加系统的复杂度。
3. 通信系统建模通信系统建模是研究多径传播的有效手段之一。
建模可以将多径传播作为一个系统来描述，通过建立合适的数学模型和参数来描述信号在空间中的传播特性和传输过程。
通信系统建模需要考虑信号的时变性、频变性和空间变异性等因素。
4. 通信系统仿真通信系统仿真是验证通信系统建模的有效方法，可以通过仿真实验来验证系统设计的正确性和性能指标。
通信系统仿真需要进行信号传播模型的搭建、信号传输特性的分析和系统性能指标的评估。
在信号传播模型中，可以采用射线追踪、几何光学方法等来描述信号的传播路径；在信号传输特性分析中，可以通过功率谱密度、自相关函数等参数来分析信号的频域特性和时域特性；在系统性能评估中，可以通过误码率、信噪比等指标来衡量系统的性能。
5. 仿真实例以无线通信系统为例，根据建立的多径传播模型，进行了系统仿真实验。
首先，构建了信号传播的几何模型，包括发射天线、接收天线和环境障碍物等；然后，使用射线追踪方法，确定了信号的传播路径，并计算了路径损耗和相位差；接着，分析了接收信号的频域特性和时域特性，包括功率谱密度、自相关函数等；最后，评估了系统的性能指标，如误码率、信噪比等。

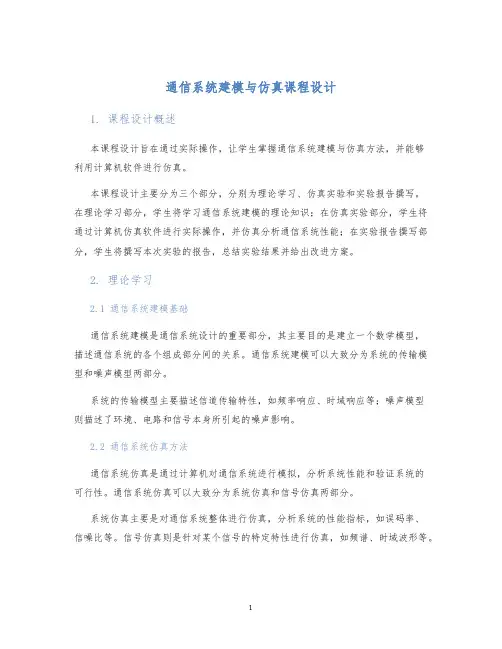

通信系统建模与仿真课程设计1. 课程设计概述本课程设计旨在通过实际操作，让学生掌握通信系统建模与仿真方法，并能够利用计算机软件进行仿真。
本课程设计主要分为三个部分，分别为理论学习、仿真实验和实验报告撰写。
在理论学习部分，学生将学习通信系统建模的理论知识；在仿真实验部分，学生将通过计算机仿真软件进行实际操作，并仿真分析通信系统性能；在实验报告撰写部分，学生将撰写本次实验的报告，总结实验结果并给出改进方案。
2. 理论学习2.1 通信系统建模基础通信系统建模是通信系统设计的重要部分，其主要目的是建立一个数学模型，描述通信系统的各个组成部分间的关系。
通信系统建模可以大致分为系统的传输模型和噪声模型两部分。
系统的传输模型主要描述信道传输特性，如频率响应、时域响应等；噪声模型则描述了环境、电路和信号本身所引起的噪声影响。
2.2 通信系统仿真方法通信系统仿真是通过计算机对通信系统进行模拟，分析系统性能和验证系统的可行性。
通信系统仿真可以大致分为系统仿真和信号仿真两部分。
系统仿真主要是对通信系统整体进行仿真，分析系统的性能指标，如误码率、信噪比等。
信号仿真则是针对某个信号的特定特性进行仿真，如频谱、时域波形等。
3. 仿真实验3.1 实验内容本次仿真实验的主要内容是使用MATLAB软件对QPSK调制通信系统进行建模和仿真。
实验步骤如下：1.建立信道模型：使用MATLAB建立通信系统中各个模块的数学模型，包括信源、信道、调制器、解调器等模块。
2.信号发送：生成QPSK调制下的随机数据信号，通过调制器进行调制并发送。
3.信号接收：接收信号并通过解调器进行解调。
4.误码率分析：分析误码率、信噪比等性能指标，调整系统参数使其达到最优性能。
3.2 实验要求1.使用MATLAB软件完成实验。
2.通过改变系统参数，分析系统各项性能指标。
3.完成实验报告，并附上实验结果分析和总结。
4. 实验报告实验报告应该包括以下内容：1.实验目的：交代本次实验的目的。

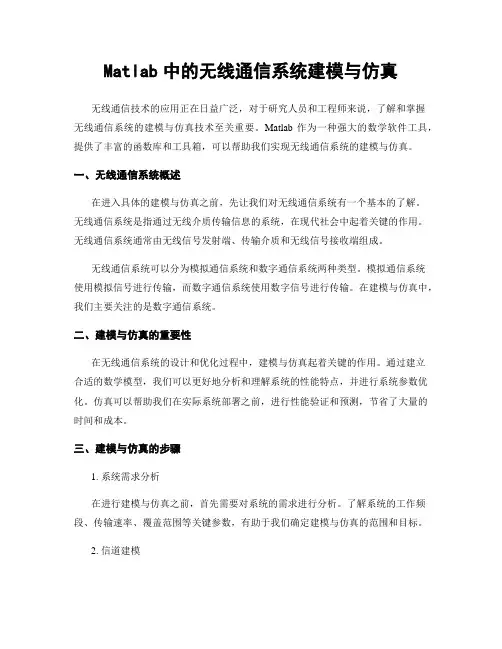

Matlab中的无线通信系统建模与仿真无线通信技术的应用正在日益广泛，对于研究人员和工程师来说，了解和掌握无线通信系统的建模与仿真技术至关重要。
Matlab作为一种强大的数学软件工具，提供了丰富的函数库和工具箱，可以帮助我们实现无线通信系统的建模与仿真。
一、无线通信系统概述在进入具体的建模与仿真之前，先让我们对无线通信系统有一个基本的了解。
无线通信系统是指通过无线介质传输信息的系统，在现代社会中起着关键的作用。
无线通信系统通常由无线信号发射端、传输介质和无线信号接收端组成。
无线通信系统可以分为模拟通信系统和数字通信系统两种类型。
模拟通信系统使用模拟信号进行传输，而数字通信系统使用数字信号进行传输。
在建模与仿真中，我们主要关注的是数字通信系统。
二、建模与仿真的重要性在无线通信系统的设计和优化过程中，建模与仿真起着关键的作用。
通过建立合适的数学模型，我们可以更好地分析和理解系统的性能特点，并进行系统参数优化。
仿真可以帮助我们在实际系统部署之前，进行性能验证和预测，节省了大量的时间和成本。
三、建模与仿真的步骤1. 系统需求分析在进行建模与仿真之前，首先需要对系统的需求进行分析。
了解系统的工作频段、传输速率、覆盖范围等关键参数，有助于我们确定建模与仿真的范围和目标。
2. 信道建模在无线通信系统中，信道起着至关重要的作用。
信道的特点直接影响到系统的传输性能。
在建模与仿真中，我们需要准确地描述信道的衰落特性、多径效应以及噪声等因素。
常用的信道模型包括AWGN信道模型、瑞利衰落信道模型和多径衰落信道模型等。
3. 发送端建模发送端是无线通信系统的核心部分，它负责将数字信号转换成适用于无线传输的信号。
在建模与仿真中，我们需要考虑发送端的调制方式、编码方式和功率控制等因素。
常用的调制方式包括BPSK、QPSK和16QAM等。
4. 接收端建模接收端负责接收无线信号，并将其转换为数字信号进行处理。
在建模与仿真中，我们需要对接收端的解调方式、译码方式和误码控制等进行建模。
无线移动通信中的信道建模与仿真一、引言随着移动通信技术的不断发展，人们对信道建模和仿真的需求也越来越高。
信道建模和仿真是无线通信系统设计中必不可少的一环，是保证通信系统性能的重要因素。
这篇文章将介绍信道建模和仿真在无线移动通信中的应用，以及信道建模和仿真的一些基本概念和方法。
二、信道建模1. 信道模型的概念信道模型是指对无线通信信道进行描述和建模的数学模型。
在实际通信中，无线信号在传输过程中会受到多种因素的影响，如多径、衰落、干扰等，这些因素对无线信号的传输造成了很大的影响，因此，对无线信道进行建模是保证通信系统性能的关键。
2. 信道参数的描述信道参数通常包括信道增益、时延、多普勒频移、相位等。
其中，信道增益是指信号在传输过程中所受到的衰落程度，时延是指信号从发射端到接收端所需要的时间，多普勒频移是由于接收端和发射端之间的运动速度而引起的信号频率偏移，相位是指信号的相位差。
3. 信道建模方法信道建模方法主要包括理论分析、数值模拟和实测建模三种方法。
其中，理论分析主要是通过数学模型对无线信道的特性进行推导和描述。
数值模拟方法是通过计算机程序对无线信道进行模拟和仿真。
实测建模方法则是通过实际测量得到无线信道的特性参数。
三、信道仿真1. 仿真概念信道仿真是通过计算机程序对无线信道进行模拟和实验，以调查和预测无线通信系统的性能。
仿真是一个相对较为简单的方法，可以帮助设计人员快速验证设计方案的可行性和正确性。
2. 仿真方法信道仿真方法主要包括离散事件仿真和连续仿真两种方法。
其中，离散事件仿真是指通过模拟在时间上出现的离散事件进行仿真。
连续仿真则是通过模拟在时间上连续变化的信号进行仿真。
3. 仿真参数信道仿真参数通常包括信噪比、误码率、比特误差率等。
其中，信噪比是指信号功率和噪声功率之间的比值，误码率是指在传输过程中产生的误码比率，比特误差率是指在传输过程中每个比特产生误码的比率。
四、移动通信中的信道模型和仿真1. 多径衰落信道模型多径衰落信道是指无线信号在传输过程中由于多种因素的影响而经历多条路径从发射端到达接收端，导致信号发生衰落的过程。

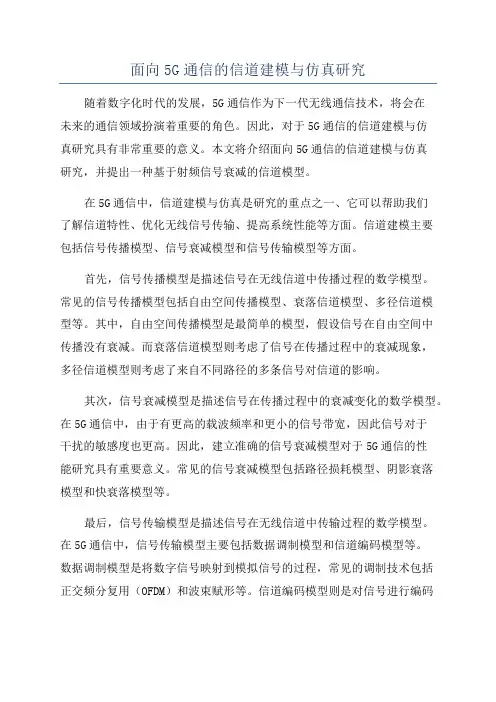

面向5G通信的信道建模与仿真研究随着数字化时代的发展，5G通信作为下一代无线通信技术，将会在未来的通信领域扮演着重要的角色。
因此，对于5G通信的信道建模与仿真研究具有非常重要的意义。
本文将介绍面向5G通信的信道建模与仿真研究，并提出一种基于射频信号衰减的信道模型。
在5G通信中，信道建模与仿真是研究的重点之一、它可以帮助我们了解信道特性、优化无线信号传输、提高系统性能等方面。
信道建模主要包括信号传播模型、信号衰减模型和信号传输模型等方面。
首先，信号传播模型是描述信号在无线信道中传播过程的数学模型。
常见的信号传播模型包括自由空间传播模型、衰落信道模型、多径信道模型等。
其中，自由空间传播模型是最简单的模型，假设信号在自由空间中传播没有衰减。
而衰落信道模型则考虑了信号在传播过程中的衰减现象，多径信道模型则考虑了来自不同路径的多条信号对信道的影响。
其次，信号衰减模型是描述信号在传播过程中的衰减变化的数学模型。
在5G通信中，由于有更高的载波频率和更小的信号带宽，因此信号对于干扰的敏感度也更高。
因此，建立准确的信号衰减模型对于5G通信的性能研究具有重要意义。
常见的信号衰减模型包括路径损耗模型、阴影衰落模型和快衰落模型等。
最后，信号传输模型是描述信号在无线信道中传输过程的数学模型。
在5G通信中，信号传输模型主要包括数据调制模型和信道编码模型等。
数据调制模型是将数字信号映射到模拟信号的过程，常见的调制技术包括正交频分复用（OFDM）和波束赋形等。
信道编码模型则是对信号进行编码以提高系统的容错性能，常见的信道编码技术包括Turbo编码和低密度奇偶校验（LDPC）编码等。
基于以上的信道建模与仿真研究，可以通过建立合适的信道模型，对5G通信系统的性能进行评估和优化。
通过仿真实验可以验证模型的准确性，并在实际的5G通信系统中应用。
例如，可以通过信道建模与仿真研究，对5G系统的覆盖范围、容量和速率等性能进行分析与优化，从而提高系统的通信质量和用户体验。
通信系统的无线信道建模与仿真一、引言无线通信系统是当今社会中不可或缺的一部分。
无线信道作为无线通信系统的核心部分，对通信质量和系统性能有着重要影响。
因此，对无线信道进行准确的建模和仿真成为了无线通信系统设计和优化的重要前提。
二、无线信道建模1. 环境因素的考虑a. 地形地貌b. 天气状况c. 建筑物和障碍物的位置和高度2. 信号传播特性a. 多径效应i. 多径衰落ii. 多普勒效应b. 阴影衰落c. 干扰和噪声三、无线信道仿真1. 仿真方法a. 统计建模i. 离散时间模型ii. 连续时间模型b. 几何仿真i. 射线追踪方法ii. 波场方法2. 常用工具和软件a. MATLABb. NS-3c. OPNET四、无线信道建模与仿真步骤1. 收集环境数据a. 地图数据b. 天气数据c. 人流量数据2. 设定信道模型a. 路径损耗模型b. 衰落模型c. 噪声模型3. 选择仿真方法和工具a. 根据需求选择合适的统计建模或几何仿真方法b. 根据可用资源选择合适的仿真工具和软件4. 构建仿真场景和参数设定a. 设定无线通信系统的网络拓扑和节点分布b. 设置通信协议和参数c. 添加干扰源和噪声5. 运行仿真并分析结果a. 运行仿真，并收集相关数据b. 分析仿真结果，评估系统性能6. 优化与改进a. 根据仿真结果，合理优化系统设计和参数设置b. 通过仿真验证改进效果五、总结无线信道建模与仿真是无线通信系统设计与优化的关键步骤。
通过准确的信道建模和仿真，可以评估系统性能、定位问题并优化系统设计，提升系统在实际应用中的可靠性和效果。
因此，对无线信道建模与仿真的研究具有重要的理论和实践意义。
面向5G通信系统的无线信道建模与仿真性能分析随着技术的不断发展，5G通信系统已经成为了当前的热门话题。
然而，在5G通信系统中，无线信道的建模与仿真性能分析是一个至关重要的领域。
本文将探讨面向5G通信系统的无线信道建模与仿真性能分析的相关内容。
首先，我们来介绍一下无线信道建模的概念。
无线信道是指无线通信中传输信号的媒介，其质量直接影响到通信系统的性能。
因此，准确地对无线信道进行建模是非常重要的。
在5G通信系统中，由于采用了更高频率的毫米波通信，信道传输特性变得更加复杂。
因此，建模工作必须考虑到这些特殊情况，以更好地反映实际通信环境。
无线信道建模方法主要分为统计方法和物理方法两种。
统计方法是通过采集实际信道数据并进行统计分析，从而得到信道模型。
物理方法则是基于无线传播理论，通过数学建模和仿真，对信道进行建模。
这两种方法各有优劣，可以根据具体需求选择合适的方法。
在5G通信系统中，传统的统计方法可能不再适用。
由于毫米波通信的特殊性，传统的统计方法很难获得足够的数据进行分析。
因此，物理方法在5G通信系统中的应用显得更加重要。
物理方法可以通过数学模型和仿真工具，准确地预测无线信道的传输特性。
接下来，我们来讨论无线信道建模与仿真性能分析的相关工作。
首先是无线信道建模方面。
在进行无线信道建模时，我们需要考虑到多径衰落、阴影衰落、干扰等因素。
通过合适的数学模型和仿真工具，可以模拟出不同通信环境下的无线信道，从而提供给系统设计者和研究人员参考。
例如，可以使用莱斯衰落模型、戴利衰落模型等来模拟不同类型的信道环境。
在仿真性能分析方面，我们可以通过无线信道建模得到的模型，结合合适的仿真工具，对5G通信系统进行性能评估。
例如，可以通过计算误码率、传输速率、信号质量等指标，来评估5G通信系统在不同信道环境下的性能表现。
这些性能分析结果可以帮助系统设计者进行优化和改进，从而提高系统的性能。
在进行无线信道建模与仿真性能分析时，我们还需考虑到通信系统所具备的特定要求。
无线射频通信的信道建模与仿真无线射频通信的信道建模与仿真无线射频通信是现代通信领域的重要技术之一，它在移动通信、无线局域网、卫星通信等多个领域都有广泛应用。
而要对无线射频通信系统进行有效的设计和优化，信道建模和仿真是不可或缺的步骤。
信道建模是指对无线信道的特性进行抽象和描述，以便对系统进行仿真和分析。
无线信道的特性受到多种因素的影响，包括传输环境、天气条件、设备参数等。
因此，建立准确的信道模型对系统性能的评估至关重要。
在无线射频通信中，常用的信道建模方法包括统计建模和几何建模。
统计建模是基于实测数据进行建模，通过统计分析来描述无线信道的统计特性。
这种方法适用于信道特性变化较慢的情况，比如室内信道。
而几何建模则是基于几何模型和物理原理进行建模，通过对信道的传播路径、衰减和多径效应等进行建模。
这种方法适用于信道特性变化较快的情况，比如室外信道。
除了信道建模，信道仿真也是无线射频通信系统设计中重要的一环。
通过仿真，可以评估系统在不同信道条件下的性能表现，优化系统参数和算法。
常用的信道仿真方法包括基于统计建模的蒙特卡洛仿真和基于几何建模的射线追踪仿真。
蒙特卡洛仿真通过随机生成信道样本来评估系统性能，适用于复杂信道环境。
而射线追踪仿真则通过追踪射线传播路径来模拟信号的传播过程，适用于简单信道环境。
无线射频通信的信道建模和仿真技术在现代通信系统设计中发挥着重要作用。
它们可以帮助工程师了解系统在不同信道条件下的性能，优化系统方案，提高通信质量和可靠性。
未来，随着通信技术的不断发展，无线射频通信的信道建模和仿真技术也将不断创新和完善，为无线通信的进一步发展提供强有力的支持。
详解matlab simulink 通信系统建模与仿真MATLAB Simulink是一款广泛应用于通信系统建模和仿真的工具。
它提供了一种直观的方式来设计和测试通信系统，使得工程师可以更快地开发出高质量的通信系统。
本文将详细介绍MATLAB Simulink在通信系统建模和仿真方面的应用。
一、MATLAB Simulink的基本概念MATLAB Simulink是一种基于图形化界面的建模和仿真工具。
它可以通过拖拽和连接不同的模块来构建一个完整的系统模型。
每个模块代表了系统中的一个组件，例如滤波器、调制器、解调器等。
用户可以通过设置每个模块的参数来调整系统的性能。
二、通信系统建模在MATLAB Simulink中建立通信系统模型的第一步是选择合适的模块。
通信系统通常包括以下几个部分：1.信源：产生数字信号，例如文本、音频或视频。
2.编码器：将数字信号转换为模拟信号，例如调制信号。
3.信道：模拟信号在信道中传输，可能会受到干扰和噪声的影响。
4.解码器：将接收到的模拟信号转换为数字信号。
5.接收器：接收数字信号并进行后续处理，例如解码、解调、解密等。
在MATLAB Simulink中，每个部分都可以用一个或多个模块来表示。
例如，信源可以使用“信号生成器”模块，编码器可以使用“调制器”模块，解码器可以使用“解调器”模块等。
三、通信系统仿真在建立通信系统模型后，可以使用MATLAB Simulink进行仿真。
仿真可以帮助工程师评估系统的性能，例如误码率、信噪比等。
仿真还可以帮助工程师优化系统的设计，例如调整滤波器的参数、改变编码器的类型等。
在MATLAB Simulink中，可以使用“仿真器”模块来进行仿真。
用户可以设置仿真的时间范围、仿真步长等参数。
仿真器会根据系统模型和参数进行仿真，并输出仿真结果。
用户可以使用MATLAB的绘图工具来可视化仿真结果，例如绘制误码率曲线、信号波形等。
四、MATLAB Simulink的优点MATLAB Simulink具有以下几个优点：1.直观易用：MATLAB Simulink提供了一个直观的图形化界面，使得工程师可以更快地建立和调整系统模型。
通信技术中的仿真与模拟方法在通信技术领域中，仿真和模拟方法是非常重要的工具和技术，用于研究和分析通信系统的性能、设计和优化系统参数以及解决实际通信问题。
本文将探讨通信技术中的仿真和模拟方法，并介绍其在系统设计、信道建模、调制解调和网络规划等方面的应用。
仿真方法是通信系统设计和性能分析中常用的一种方法。
通过仿真可以模拟实际通信环境，并在计算机上运行通信系统的软件模型来评估系统的性能。
仿真可以帮助工程师预测系统在不同条件下的性能表现，优化系统参数，并在系统实施前发现潜在问题。
常见的通信系统仿真软件有MATLAB、NS-3等。
这些软件提供了丰富的工具和模型，可以模拟不同通信标准和协议，包括无线通信、光纤通信、卫星通信等。
通过仿真还可以进行容量规划、网络优化和频谱分配等工作，提高通信系统的性能和效率。
模拟方法是在通信系统设计和分析中的另一种常用技术。
模拟方法通过建立数学模型来模拟整个通信系统或其中的某个部分，以便更好地理解系统的工作原理和性能特点。
通信系统中的模拟方法包括信道建模、调制解调和射频前端设计等。
信道建模是对无线信道特性进行建模的过程，通过模拟信道传输过程中的不确定性和噪声等因素，可以评估系统的传输性能和容量。
调制解调是通信系统中将数字信号转换为模拟信号和从模拟信号中恢复出数字信号的过程。
模拟方法可以帮助设计和优化调制解调器的参数，提高系统的传输效率和错误纠正能力。
射频前端设计是指对无线通信系统中射频前端的模拟电路进行建模和优化的过程，以提高系统的接收灵敏度和传输距离。
仿真和模拟方法在通信技术中的应用十分广泛。
例如，在无线通信系统中，利用仿真方法可以分析不同调制方案的性能差异，评估系统的误码率和传输速率，并进行功率控制和频谱分配等方面的优化。
在光纤通信系统中，通过模拟方法可以评估光纤传输中的损耗和色散等问题，并设计和优化光纤链路的参数，以提高系统的传输质量和容量。
在卫星通信系统中，仿真方法可以模拟卫星之间的链路传输，评估系统的覆盖范围和数据传输速率，并优化卫星轨道和天线设计，以提高系统的通信性能。
《电子信息系统仿真》课程设计级电子信息工程专业班级题目FM调制解调系统设计与仿真姓名学号指导教师胡娟二О一年月日内容摘要频率调制(FM)通常应用通信系统中。
FM广泛应用于高保真音乐广播、电视伴音信号的传输、卫星通信和蜂窝电话系统等。
FM调制解调系统设计是对模拟通信系统主要原理和技术进行研究，理解FM系统调制解调的基本过程和相关知识，利用MATLAB集成环境下的M文件，编写程序来实现FM调制与解调过程，并分别绘制出基带信号，载波信号，已调信号的时域波形；再进一步分别绘制出对已调信号叠加噪声后信号，非相干解调后信号和解调基带信号的时域波形；最后绘出FM基带信号通过上述信道和调制和解调系统后的误码率与信噪比的关系，并通过与理论结果波形对比来分析该仿真调制与解调系统的正确性及噪声对信号解调的影响。
在课程设计中，系统开发平台为Windows XP，使用工具软件为 7.0。
在该平台运行程序完成了对FM调制和解调以及对叠加噪声后解调结果的观察。
通过该课程设计，达到了实现FM信号通过噪声信道，调制和解调系统的仿真目的。
了解FM调制解调系统的优点和缺点，对以后实际需要有很好的理论基础。
关键词FM；解调；调制；M ATL AB仿真；抗噪性一、M ATLAB软件简介MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。
其特点是：(1) 可扩展性：Matlab最重要的特点是易于扩展，它允许用户自行建立指定功能的M文件。
对于一个从事特定领域的工程师来说，不仅可利用Matlab所提供的函数及基本工具箱函数，还可方便地构造出专用的函数。
从而大大扩展了其应用范围。
当前支持Matlab的商用Toolbox(工具箱)有数百种之多。
而由个人开发的Toolbox则不可计数。
(2) 易学易用性：Matlab不需要用户有高深的数学知识和程序设计能力，不需要用户深刻了解算法及编程技巧。
(3) 高效性：Matlab语句功能十分强大，一条语句可完成十分复杂的任务。
如fft语句可完成对指定数据的快速傅里叶变换，这相当于上百条C语言语句的功能。
它大大加快了工程技术人员从事软件开发的效率。
据MathWorks公司声称，Matlab软件中所包含的Matlab 源代码相当于70万行C代码。
二、 理论分析2.1 一般通信系统通信的目的是传输信息。
一般通信系统的作用就是将信息从信息源发送到一个或多个目的地。
对于任何一个通信系统，均可视为由发送端、信道和接收端三大部分组成。
图2.1 通信系统一般模型2.2 频率调制（FM ）原理频率（FM ）调制的名称源于m(t)与已调信号的频率呈线性关系。
FM 调制就是将调制信号的变化映射到已调信号的频率大小。
图2.2 FM 调制原理图其中，()m t 为基带调制信号，设调制信号为()cos(2)m m t A f t π=设正弦载波为信息源 发送设备 信 道 接受设备 信息源噪声源发送端接收端 信道()cos(2)c c t f t π=可得到已调调频信号为dt t m k t f A t s FM c c FM ⎰+=)(22cos[)(ππ信号传输信道为高斯白噪声信道，其功率为2σ。
2.3 调制过程分析产生调频信号有直接调频法和间接调频法。
1、直接调频法图2.3 FM 直接调频法模型2、间接调频法图2.4 FM 窄带与宽带角调信号产生框图在调制时，调制信号的频率去控制载波的频率的变化，载波的瞬 时频偏随调制信号()m t 成正比例变化，即()()t m dt t d K fm πϕ2=式中：K fm —— 调频灵敏度（rad/s ·v ）相位偏移为()()ττπϕd m t K fm ⎰=2 得到调频信号为()()[]⎰+=ττπd m t A t K f s fm c fm 2cos调制信号产生的M 文件： dt=0.001; %设定时间步长t=0:dt:1.5; %产生时间向量am=15; %设定调制信号幅度←可更改 fm=20; %设定调制信号频率←可更改 mt=am*cos(2*pi*fm*t); %生成调制信号fc=50; %设定载波频率←可更改 ct=cos(2*pi*fc*t); %生成载波kf=10; %设定调频指数 int_mt(1)=0; %对mt 进行积分for i=1:length(t)-1int_mt(i+1)=int_mt(i)+mt(i)*dt;endsfm=am*cos(2*pi*fc*t+2*pi*kf*int_mt); %调制，产生已调信号调制信号的时域图时间t载波的时域图时间t已调信号的时域图时间t图2.5 FM调制时域波形图图2.6 FM调制频域波形图2.4 FM解调模型的建立调频信号通常采用非相干解调方式来接收。
图2.7 FM 非相干解调原理图其中，限幅器及带通滤波器的作用是让信号完全通过而最大限度地抑制噪声。
FM 信号应该是一个等幅振荡信号，所以其幅度上的波动是外来的，可用限幅器将其抑制，而BPF 抑制信号频带外的噪声。
由微分器和包络检波器级联的核心单元称为鉴频器。
微分器把调频信号变成调幅调频波，然后由包络检波器检出包络，最后通过低通滤波器取出调制信号。
此外，调频解调还有调频负反馈解调方案和利用锁相环作调频解调器。
2.5 解调过程分析设输入调频信号为()=t S ()()[]⎰+=ττπd m t A t K f s fm c fm 2cos调频到调幅的变换1：微分微分器的作用是把调频信号变成调幅调频波。
微分器输出为()()[]()⎥⎦⎤⎢⎣⎡++-=⎰∝-tfm c fm c d d m t t m A t K f K f S ττππππ22sin 22 调频到调幅的变换2：使用调谐电路的上升频率特性(线性区) 平衡鉴频器：展宽频率特性的线性范围图2.8 平衡鉴频器及相应的频响图检波器输出为()()[]t m t K f K S fm c d o ππ22+= d K 称为鉴频灵敏度（V Hz ），是已调信号单位频偏对应的调制信号的幅度，经低通滤波器后加隔直流电容，隔除无用的直流，得()()o d f m t K K m t =微分器通过程序实现，代码如下：for i=1:length(t)-1 %接受信号通过微分器处理diff_nsfm(i)=(nsfm(i+1)-nsfm(i))./dt;enddiff_nsfmn = abs(hilbert(diff_nsfm)); %hilbert 变换，求绝对值得到瞬时幅度（包络检波）通过M 文件绘制出两种不同信噪比解调的输出波形如下：图2.9 FM 在理想信道的解调原理图2.6 高斯白噪声信道特性设正弦波通过加性高斯白噪声信道后的信号为()cos()()c r t A t n t ωθ=++其中，白噪声()n t 的取值的概率分布服从高斯分布。
MATLAB 本身自带了标准高斯分布的内部函数randn 。
randn 函数产生的随机序列服从均值为0m =，方差21σ=的高斯分布。
正弦波通过加性高斯白噪声信道后的信号为()cos()()c r t A t n t ωθ=++故其有用信号功率为22A S = 噪声功率为2N σ= 00.51 1.5-505时间t调制信号的时域图00.51 1.5-505时间t无噪声条件下已调信号的时域图00.51 1.5-505时间t 无噪声条件下解调信号的时域图信噪比SN 满足公式 1010log ()S B N = 则可得到公式 2210210BA σ=•通过这个公式可以方便的设置高斯白噪声的方差。
我们选择了10db 和30db 两种不同信噪比以示区别，其时域图如图2.7和图2.8。
图2.10 含小信噪比高斯白噪声已调信号的时域图00.51 1.5-505时间t调制信号的时域图050010001500-500005000时间t含小信噪比高斯白噪声已调信号的时域图00.51 1.5-20020时间t 含小信噪比高斯白噪声解调信号的时域图图2.11 含小信噪比高斯白噪声已调信号的时域图2.7 调频系统的抗噪声性能分析讨论非相干解调系统的抗噪声性能，其分析模型如图9所示。
图2.12 调频系统抗噪声性能分析模型图中带通滤波器的作用是抑制信号带宽以外的噪声。
()n t 是均值为零，单边功率谱密度为0n 的高斯白噪声，经过带通滤波器后变为窄带高斯噪声()i n t 。
限幅器是为了消除接收信号在幅度上可能出现的畸变。
设调频信号为()()[]⎰+=ττπd m t A t K f s fm c fm 2cos00.51 1.5-505时间t调制信号的时域图050010001500-500005000时间t含大信噪比高斯白噪声已调信号的时域图00.51 1.5-505时间t 含大信噪比高斯白噪声解调信号的时域图故其输入功率为22i A S = 输入噪声功率为i o FM N n B = 因此输入信噪比为22i i FM S A N B =在大信噪比条件下，信号和噪声的相互作用可以忽略，这时可以把信号和噪声分开来算，这里，我们可以得到解调器的输出信噪比222233()8o f o o m A K m t S N n f π=上式中，A 为载波的振幅，f K 为调频器灵敏度，m f 为调制信号()m t 的最高频率，o n 为噪声单边功率谱密度。
我们如若考虑()m t 为单一频率余弦波时的情况，可得到解调器的制度增益为22232A o o FM f i o m iS N G m S n f N == 考虑在宽带调频时，信号带宽为 =B FMB FM ）（12+β 则可以得到=G FM 2max 22)(/t 3m t m FM ）（β 可以看出，大信噪比时宽带调频系统的信噪比增益是很高的，它与调频指数的立方成正比。
可见，加大调频指数βFM ，可使调频系统的抗噪声性能迅速改善。
但加大调频指数βFM ，又会增大信号占用带宽BFM ，所以说FM 调制的大信噪比是用带宽来换取的。
低信噪比下，解调输出信号与噪声相混合，无法区分，造成输出信噪比急剧恶化→门限效应。
在调频解调中，解调输出有一抛物线噪声谱()AfNP f n22=Wf≤解调输出噪声功率在[-W,W]频率范围内的噪声功率P n0这意味着在调频输出中，基带信号的高频分量比低频分量受到噪声的干扰更严重，为此，在实际系统中，采用预加重和去加重技术，以减小此抛物线噪声谱的影响，使系统总的输出信噪比得以改善。
