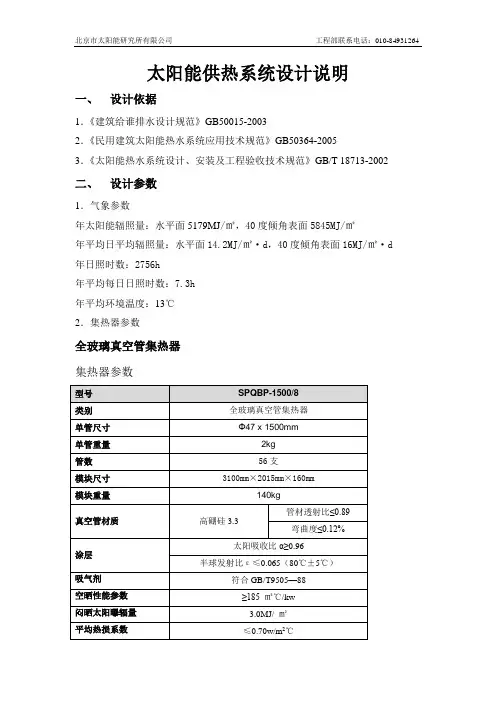

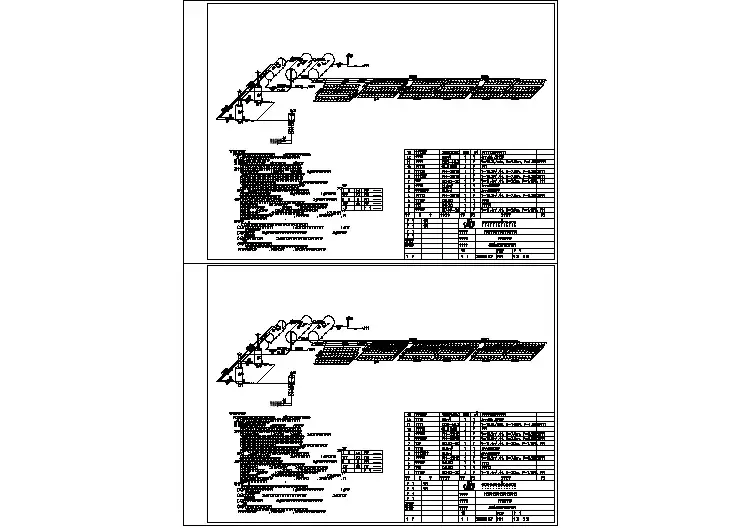

太阳能供暖 系统说明以及安装图例

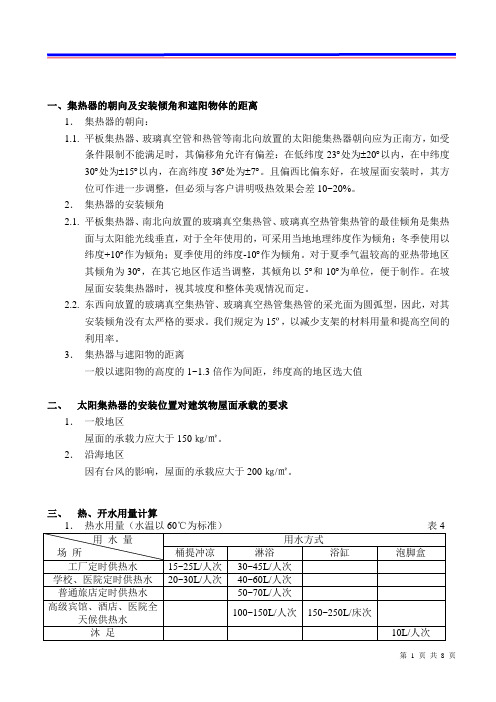

一、集热器的朝向及安装倾角和遮阳物体的距离1．集热器的朝向：1.1. 平板集热器、玻璃真空管和热管等南北向放置的太阳能集热器朝向应为正南方，如受条件限制不能满足时，其偏移角允许有偏差：在低纬度23︒处为±20︒以内，在中纬度30︒处为±15︒以内，在高纬度36︒处为±7︒。

且偏西比偏东好，在坡屋面安装时，其方位可作进一步调整，但必须与客户讲明吸热效果会差10~20%。

2．集热器的安装倾角2.1. 平板集热器、南北向放置的玻璃真空集热管、玻璃真空热管集热管的最佳倾角是集热面与太阳能光线垂直，对于全年使用的，可采用当地地理纬度作为倾角；冬季使用以纬度+10︒作为倾角；夏季使用的纬度-10︒作为倾角。

对于夏季气温较高的亚热带地区其倾角为30︒，在其它地区作适当调整，其倾角以5︒和10︒为单位，便于制作。

在坡屋面安装集热器时，视其坡度和整体美观情况而定。

2.2. 东西向放置的玻璃真空集热管、玻璃真空热管集热管的采光面为圆弧型，因此，对其安装倾角没有太严格的要求。

我们规定为15º，以减少支架的材料用量和提高空间的利用率。

3．集热器与遮阳物的距离一般以遮阳物的高度的1~1.3倍作为间距，纬度高的地区选大值二、太阳集热器的安装位置对建筑物屋面承载的要求1．一般地区屋面的承载力应大于150㎏/㎡。

2．沿海地区因有台风的影响，屋面的承载应大于200㎏/㎡。

三、热、开水用量计算第 1 页共8 页1.强制循环系统1.1强制循环是利用水泵使集热器与蓄热水箱内的水进行循环，它的特点是蓄热水箱的位置不受集热器位置制约，可任意设置，我们一般采用温差控制方式循环，即利用蓄热水箱下部的温度传感器与集热器阵列末端上循环出口的温度传感器之间的温度差控制水泵的起动运行。

实际工程设计时，一般为避免温差循环泵的频繁启动，其温差循环泵启动工作时的温差值通常随季节变化情况按照在5~8℃之间来设定，而泵停止工作的温差控制下限一般可按2~3℃之间设定（见图7）。

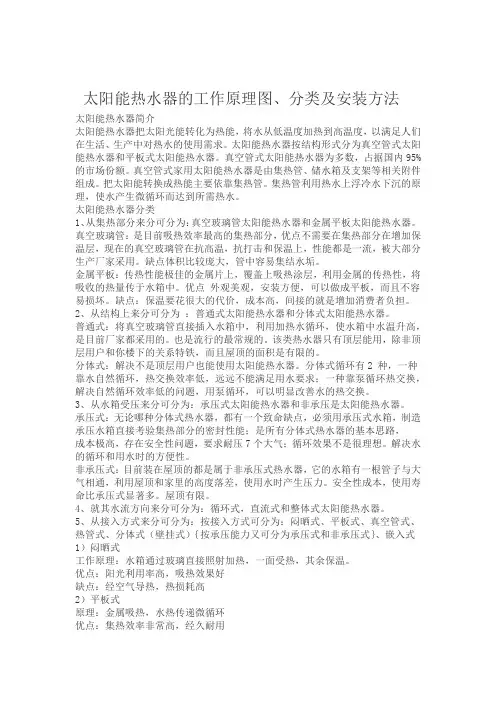

太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。

真空管式太阳能热水器为多数，占据国内95%的市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。

把太阳能转换成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

太阳能热水器分类1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。

真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。

缺点体积比较庞大，管中容易集结水垢。

金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。

优点外观美观，安装方便，可以做成平板，而且不容易损坏。

缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。

2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。

普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。

也是流行的最常规的。

该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。

分体式：解决不是顶层用户也能使用太阳能热水器。

分体式循环有2 种，一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。

3、从水箱受压来分可分为：承压式太阳能热水器和非承压是太阳能热水器。

承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，制造承压水箱直接考验集热部分的密封性能；是所有分体式热水器的基本思路，成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。

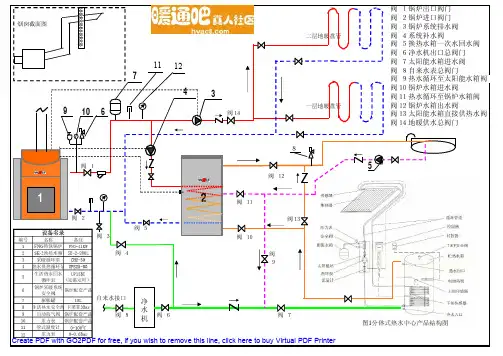

太阳能、地能热泵采暖供热系统原理图太阳能、地能热泵采暖供热系统原理图采暖供热原理：如图一所示，热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路，在制冷回路内充注制冷剂。

制冷压缩机通入三相交流电高速旋转，将低温低压制冷剂气体吸入压缩机，经压缩后变成高压高温气体，该高温高压气体经冷凝器被冷却水冷却，变成中压中温制冷剂液体，制冷剂液体经过膨胀阀节流减压后送入蒸发器，由于蒸发器连接在压缩机的吸气口上，压缩机不停的吸入蒸发器的制冷剂气体，使得进入蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。

由于蒸发器另一侧与地下水中水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走大量的地下水中的热量（因为制冷剂蒸发过程，也就是制冷剂吸热的过程）。

地下水中含有大量的地球浅层土壤低温热量，这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量，被源源不断地吸入制冷压缩机。

经压缩机压缩之后，又变成为80-90℃ 的高温气体，这个高温气体在被冷凝器冷却的过程中，将大量的高温热量传给了冷凝器另一侧的采暖系统，80-90℃ 高温制冷剂气体被冷却的过程，也可以看作是将这些高温热量传递给冷却系统的过程，或者说是对采暖系统的加热过程，维持采暖系统水温在50-60℃， 通过风机盘管或暖气片负荷向空调房间供热。

综上所述，热泵机组是将电能通入压缩机，压缩机将电能变为高速旋转的机械能，机械能又通过压缩机将机械能变成为热能，压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能，而向井水中吸取的热能远远大于压缩机的电功率。

一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍，所以热泵机组的能效比=输出热能（kw）/输入电功率 （kw）≈4.5左右。

而电锅炉的能效比=输出热能（kw）/输入功率（kw）≈0.9～0.98左右，从上面的对比可以看出热泵机组是节能环保设备，与电锅炉相比也同样是电采暖设备，只不过热泵比电锅炉更节省运行费用，理应得到电力部门大力推广的设备，最终受益的首先是电力部门，然后是用户，对环保、对电力部门、对全社会都是有很大好处的事。

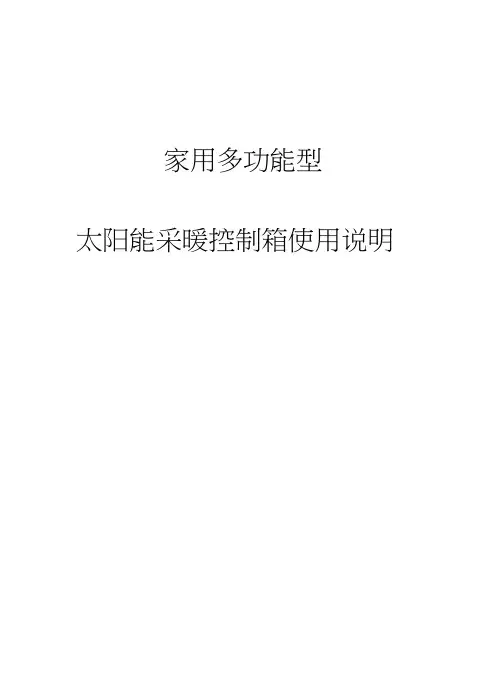

家用多功能型太阳能采暖控制箱使用说明1．概述本系统采用太阳能采暖+辅助热源采暖方式运行，实现冬季全天候供暖，控制箱核心部分采用法国工业级可编程控制器，控制灵活方便，抗干扰能力强，自动化程度高，它可以让太阳能系统最高效率地运行，实现太阳能与辅助能源的最佳结合，达到最高效率地利用太阳能，且运行稳定可靠，操作简单、显示直观、功能丰富等特点。

2．主要功能2．1 太阳能采暖功能当太阳能温度达到太阳能采暖设定温度时太阳能采暖启动，直至室内温度达到室内温度设定值时停止。

2．2 太阳能温差循环储热功能室内温度大于采暖设定值,当太阳能温度T1 高于水箱下部温度T2 10 r，且稳定在5秒以上时太阳能储热功能启动，使太阳能与水箱间不同温度热水形成循环，水箱水温逐渐升高，直至温差低于4C时关闭。

2.3 储热水箱余热采暖功能当太阳能温度低于太阳能采暖温度设定时，若储热水箱温度大于水箱采暖温度设定值时水箱采暖功能启动，直至室内温度达到室内温度设定值或水箱上部温度低于水箱采暖设定温度值时停止。

2.4 电加热采暖功能当太阳能和储热水箱温度都低于采暖温度设定值时，电加热采暖功能启动，直至室内温度达到室内温度设定值时停止。

2.5 太阳能循环管道加热功能当太阳能温度高于加热器温度设定时管道加热器启动，直至太阳能循环管道温度大于设定时停止。

2.6 太阳能高温保护报警功能当太阳能温度大于太阳能高温设定值时太阳能采暖和太阳能储热功能被禁止运行并发出报警提醒用户检查。

2.7 溢流箱溢流报警功能当溢流箱超液位溢流时太阳能采暖和太阳能储热功能被禁止运行并发出报警提醒用户 检查。

2.8电加热高温保护功能当电加热温度大于电加热高温保护温度设定值时电加热停止运行，直至电加热温度低 于电加热高温保护温度设定值 10度时恢复。

2. 9信息显示功能显示器常规运行状态下将轮换显示太阳能的温度、水箱下温度、水 箱上温度和室内温度、循环管道温度、电加热温度、实时钟等常规信息3. 操作说明3. 1阅读信息直接从显示屏读取信息； 3. 2用户变量值的设定控制器在出厂时已按用户的用水要求，在充分利用太阳能的前提下，已将最经济运行模式输入，接通电源即可正常工作，但某些设定数据可能与实际使 用略有差异，如需调整请按以下步骤进行。

太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。

在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。

太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。

2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。

不过这两种太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。

2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。

然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。

如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。

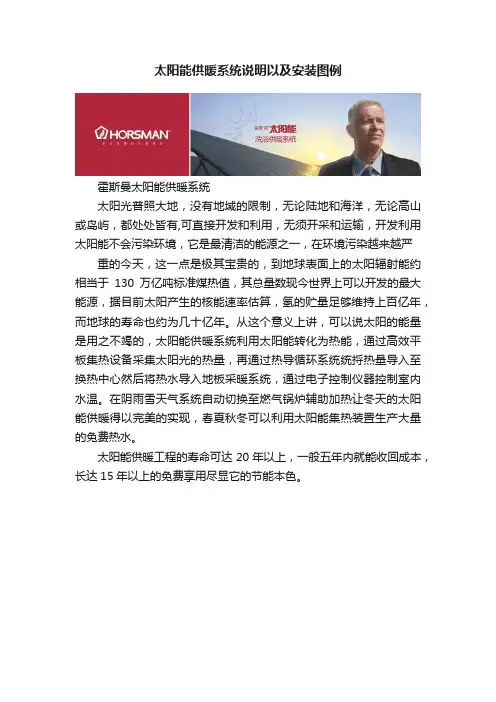

太阳能供暖系统说明以及安装图例霍斯曼太阳能供暖系统太阳光普照大地，没有地域的限制，无论陆地和海洋，无论高山或岛屿，都处处皆有,可直接开发和利用，无须开采和运输，开发利用太阳能不会污染环境，它是最清洁的能源之一，在环境污染越来越严重的今天，这一点是极其宝贵的，到地球表面上的太阳辐射能约相当于130万亿吨标准煤热值，其总量数现今世界上可以开发的最大能源，据目前太阳产生的核能速率估算，氢的贮量足够维持上百亿年，而地球的寿命也约为几十亿年。

从这个意义上讲，可以说太阳的能量是用之不竭的，太阳能供暖系统利用太阳能转化为热能，通过高效平板集热设备采集太阳光的热量，再通过热导循环系统统捋热量导入至换热中心然后将热水导入地板采暖系统，通过电子控制仪器控制室内水温。

在阴雨雪天气系统自动切换至燃气锅炉辅助加热让冬天的太阳能供暖得以完美的实现，春夏秋冬可以利用太阳能集热装置生产大量的免费热水。

太阳能供暖工程的寿命可达20年以上，一般五年内就能收回成本，长达15年以上的免费享用尽显它的节能本色。

霍斯曼太阳能供暖产品优点介绍：一、高效节能最大效率的利用太阳能量可节约能源成本40-60%以上，运行成本大大降低。

二、安全可靠太阳能没有常规能源所存在的易燃易爆、中毒、锻炉、触电等危险是安全可靠的热水系统。

三、绿色环保采用了太阳能洁净绿色能源，避免了矿物质燃料对环境的污染。

为用户提供干净舒适的生活空间。

四、智能控制系统采用了智能化控制技术，自行控制，最佳经济运行，可设置全天候供应热水，使用非常方便。

五、使用寿命集热管道采用铜管激光焊接，聚氨酯发泡保温抗严寒，进口面板钢化处理，可抗击自然灾害，使用寿命15年以上。

六、建筑一体化可安装在高层阳台、窗下等朝阳的墙面实现建筑一体化，尽享舒适生活。

七、能源互补阴雨天气使用燃气壁挂炉通过太阳能换热器自动切换，无需人工调节。

八、应用广泛可应用与高层及多层的住宅、独立别墅、中小型宾馆、洗浴中心、学校等供暖、洗浴场所。
