球阀的结构、特点、优点及分类

球阀结构原理介绍球阀是一种常用的阀门，主要用于管道中的截断流体或调节流量。

它的流体控制是通过旋转球体来实现的。

球阀具有结构简单、密封可靠、操作方便、维护方便等优点，在工业领域有着广泛的应用。

下面将详细介绍球阀的结构原理。

一、球阀的结构球阀主要由阀体、阀盖、球体、阀杆、密封圈、弹簧等部件组成。

（一）阀体：阀体是球阀的主体部分，通常采用球墨铸铁或不锈钢材质，具有良好的强度和耐腐蚀性。

阀体内部设有流道，通过控制球体的旋转来控制流体的通断。

（二）阀盖：阀盖位于阀体的上部，紧固在阀体上，用以密封阀体内部的流体。

阀盖通常与阀杆连接，通过阀杆的旋转来带动球体。

（三）球体：球体是球阀的关键部件，通常由不锈钢、合金钢等材质制成。

球体是一个空心的球形结构，通过阀杆的转动使球体的通孔与阀体的流道对齐或偏离，从而控制流体的通断或流量。

（四）阀杆：阀杆是连接球体和手动或电动装置的部分，用于传递操作力或信号。

它负责通过旋转球体的角度来控制球体的开启或关闭，从而实现流体的控制。

（五）密封圈：密封圈通常位于球体和阀体之间，起到密封作用。

它通常由橡胶或聚四氟乙烯等材质制成，具有较好的密封性能。

（六）弹簧：弹簧主要用于球阀的自密封或弹性密封，通常安装在球体和阀盖之间。

当球体转动至完全关闭或完全开启的位置时，弹簧通过压缩或伸展来提供额外的密封力，确保阀门的密封性。

二、球阀的工作原理球阀的工作原理可以简化为三种状态：完全关闭、完全开启和流量调节。

（一）完全关闭状态：在球阀完全关闭时，球体的通孔与阀体的流道不对齐，流体无法通过，实现了截断管道中的流体。

（二）完全开启状态：在球阀完全开启时，球体的通孔与阀体的流道完全对齐，流体可以自由通过，实现了流体的通畅。

（三）流量调节状态：在球阀部分开启时，球体的通孔与阀体的流道部分对齐，通过旋转球体的角度来调节流体的流量。

当球体旋转角度增大时，通道的开口面积增大，流量也相应增大；反之，当球体旋转角度减小时，通道的开口面积减小，流量也相应减小。

七种常用电动球阀介绍电动球阀是一种通过电动机驱动旋转球体以实现开关的阀门装置。

它被广泛应用于工业自动化控制系统中，具有结构简单、操作方便、密封性好等优点。

下面将介绍七种常用的电动球阀。

1.电动隔膜球阀电动隔膜球阀是一种采用隔膜结构的球阀，主要由阀体、阀盖、隔膜和活塞组成。

它具有良好的密封性能和耐腐蚀性能，适用于一些腐蚀性介质或带有颗粒物的介质。

2.电动蝶阀球阀电动蝶阀球阀是一种采用蝶阀结构的球阀，主要由阀体、阀盖、球体和电动机组成。

它具有体积小、重量轻、维修方便等特点，适用于一些中小口径的管道系统。

3.电动角座球阀电动角座球阀是一种采用角座结构的球阀，主要由阀体、阀盖、球体和电动机组成。

它具有流阻小、密封性好、耐冲刷等特点，适用于一些高温高压的工况。

4.电动截止球阀电动截止球阀是一种采用截止阀结构的球阀，主要由阀体、阀盖、球体和电动机组成。

它具有结构简单、密封可靠等特点，适用于一些要求流体截断的场合。

5.电动气动球阀电动气动球阀是一种采用气动装置驱动的球阀，主要由阀体、阀盖、球体、电动机和气动装置组成。

它具有结构简单、控制精度高等特点，适用于一些对流体控制有较高要求的场合。

6.电动全焊接球阀电动全焊接球阀是一种采用全焊接结构的球阀，主要由阀体、球体和电动机组成。

它具有结构紧凑、焊接强度高等特点，适用于一些高压高温的工况。

7.电动无死角球阀电动无死角球阀是一种采用特殊设计的球体结构的球阀，主要由阀体、球体和电动机组成。

它具有流体通道无死角、清洗方便等特点，适用于一些对卫生要求较高的场合。

以上是七种常用的电动球阀的介绍，它们各自具有不同的特点和应用范围，可以根据具体的需求来选择合适的电动球阀。

球阀种类及用途球阀是一种常见的阀门类型，广泛应用于各个领域。

它的结构简单、操作方便，具有良好的密封性能和流量调节能力。

球阀种类繁多，根据结构和用途的不同可以分为多种类型。

一、全通球阀全通球阀是指球体通道与管道直径相同，流体通道畅通无阻。

全通球阀具有阻力小、流通能力大的特点，广泛应用于需要流量调节的场合。

二、固定球阀固定球阀是指球体固定不动，通过阀杆上下移动来实现开关。

固定球阀结构简单、使用方便，常用于低压、小口径的场合。

三、浮动球阀浮动球阀是指球体可以在介质的作用下浮动，通过阀杆上下移动来实现开关。

浮动球阀具有良好的密封性能和流量调节能力，适用于高压、大口径的场合。

四、V型球阀V型球阀的球体通道呈V字形，通过旋转球体来实现介质的调节。

V型球阀具有流体调节精度高、封闭性能好的特点，广泛应用于化工、石油、冶金等行业。

五、三通球阀三通球阀是指球体上有三个通道，可以实现两条管道之间的流体转换或混合。

三通球阀结构紧凑、操作方便，常用于需要改变介质流向的场合。

六、多通球阀多通球阀是指球体上有多个通道，可以实现多条管道之间的流体转换或分流。

多通球阀具有结构复杂、流体控制灵活的特点，适用于复杂的管网系统。

七、高温球阀高温球阀是指适用于高温介质的球阀，采用特殊材料和密封结构，能够承受高温环境下的压力和温度变化。

高温球阀广泛应用于石油、化工、电力等行业。

八、低温球阀低温球阀是指适用于低温介质的球阀，采用低温材料和密封结构，能够在低温环境下保持良好的密封性能和流通能力。

低温球阀常用于液化天然气等低温介质的输送系统。

九、全焊接球阀全焊接球阀是指球体和阀体采用全焊接结构，具有良好的密封性能和抗震性能。

全焊接球阀适用于高压、高温、高震动等恶劣工况下的使用。

球阀种类繁多，每种类型都有其特点和应用场合。

在选择和使用球阀时，需要根据具体的工况和要求进行选择，以确保阀门的正常运行和安全可靠。

同时，对球阀的维护保养也是非常重要的，定期检查和保养球阀可以延长其使用寿命，并保证其性能和功能的正常运行。

球阀的结构原理有几种球阀是一种常见的流体控制装置，它操作简单，维护方便，广泛应用于石油、化工、电力、自来水、暖通空调等领域。

球阀的结构原理不仅决定了它的工作性能和适用范围，也是管道流体控制领域的重要研究方向之一。

本文将就球阀的结构原理进行详细的分析和探讨。

一、球阀的基本结构球阀的主要结构由阀体、阀芯、密封圈、手柄等组成。

阀体是球阀的外壳，一般采用铸铁、铸钢、不锈钢等材料制成。

阀芯是控制流体流动的关键部件，由球体和阀杆组成。

密封圈是球阀保证密封性的重要零部件，通常采用PTFE、聚四氟乙烯、橡胶等材料制成。

手柄是球阀的操作部件，用于控制阀芯的启闭。

二、球阀的工作原理球阀的工作原理基于阀芯的旋转运动和密封圈的压缩实现流体的启闭。

当手柄旋转时，阀杆也随之旋转，驱动球体沿轴向旋转或运动。

当球体转动时，流体的流通通道由球孔中的位置决定。

当球体与阀座密封圈接触时，密封圈被压缩形成密封，并阻止流体流动。

当球体旋转到一定角度时，流体可以通过球孔的通道流动。

三、球阀的分类球阀根据结构原理和使用场景的不同，可以分为多种类型：1. 固定式球阀固定式球阀阀体和球体为一体型，节流性能优良，适用于中高压、大口径的管道。

2. 浮动式球阀浮动式球阀阀杆与球体分离，球体在使用时自由旋转，能适应流体的调节需求。

3. 双向球阀双向球阀适用于双向流体流动的场景，其阀芯两端都设有阀杆和球体，具有双向密封能力。

4. 四通球阀四通球阀可以将管道流体进行分流或合流，具有很好的流量调节性能。

5. V型球阀V型球阀依靠球体的V形孔隙实现流体的调节和控制，适用于高浓度酸碱液的流体控制。

6. 反漏球阀反漏球阀专门用于保护管路不受倒流、液污和反轮涡等问题，适用于污水处理、卫生清洁等领域。

7. 气动球阀气动球阀使用气动执行器完成球体的启闭，适用于高温、高压和危险区域的流体控制。

四、球阀的优点和缺点球阀作为一种常见的流体控制装置，具有以下优点：1. 操作简单。

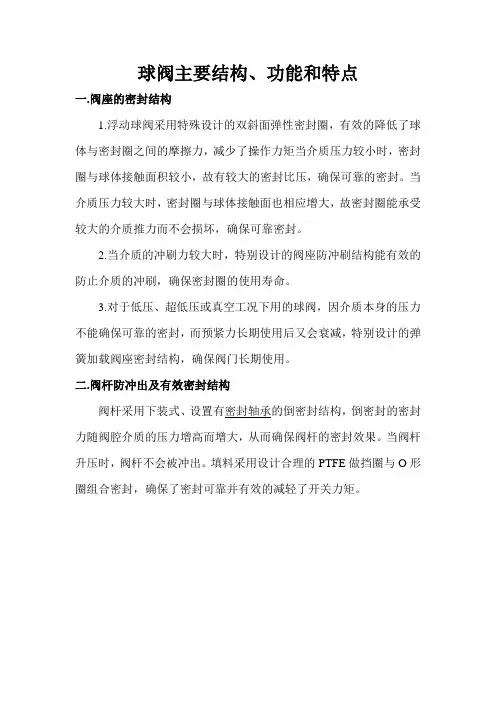

球阀主要结构、功能和特点
一.阀座的密封结构
1.浮动球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠的密封。

当介质压力较大时，密封圈与球体接触面也相应增大，故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

2.当介质的冲刷力较大时，特别设计的阀座防冲刷结构能有效的防止介质的冲刷，确保密封圈的使用寿命。

3.对于低压、超低压或真空工况下用的球阀，因介质本身的压力不能确保可靠的密封，而预紧力长期使用后又会衰减，特别设计的弹簧加载阀座密封结构，确保阀门长期使用。

二.阀杆防冲出及有效密封结构
阀杆采用下装式、设置有密封轴承的倒密封结构，倒密封的密封力随阀腔介质的压力增高而增大，从而确保阀杆的密封效果。

当阀杆升压时，阀杆不会被冲出。

填料采用设计合理的PTFE做挡圈与O形圈组合密封，确保了密封可靠并有效的减轻了开关力矩。

球阀的主要性能与结构特点一、球阀主要性能球阀具有流体阻力小；开关迅速方便；外型尺寸小；重量轻；密封好；使用寿命长；安全可靠性高；维修方便；并可自泄压和通球扫线等特点而受到欢迎。

尤其近些年，随着新结构、新材料和加工工艺等方面的突破，其使用范围愈来愈广泛。

可用于各种介质，各种压力和各种温度的工况，而且通径范围也在不断扩大。

球阀的工作原理是：通过外力作用于阀杆上端，带动关闭件（球体）绕阀体中心线作90°旋转而完成阀门的切断、接通、分配或改变流动方向等功能。

二、球阀类别1、软密封浮动球阀浮动软密封球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

球阀旋转90°即可全关全开，启闭迅速。

与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

2、软密封固定球阀固定球阀的驱动方式有蜗轮传动、手动、气动或电动。

固定球阀一般采用法兰或对焊连接。

适用于长输管道和一般工业管道，在设计中特别考虑了其强度、安全性和抗恶劣环境能力，适用于各种腐蚀性和非腐蚀性介质。

与浮动球阀相比，工作时，阀前流体压力产生的作用力完全传递给轴承，球不会向阀座运动，因此阀座不会承受过大的压力，所以固定球阀扭矩小，阀座变形小，密封性能稳定，使用寿命长，适用于高压大口径场合。

先进的弹簧预阀座组件，具有自紧特性，实现上游密封。

每个阀门有两个阀座，可以在每个方向密封，所以安装没有流向限制，是双向的。

3、金属硬密封球阀硬密封球阀，手动铸钢硬密封球阀体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。

球阀的结构原理球阀是一种重要的流体控制阀门，广泛应用于石化、化工、电力、水处理和食品等行业。

它具有结构简单、密封可靠、流阻小、操作轻便等优点。

下面将详细介绍球阀的结构原理。

一、球阀的结构组成球阀由阀体、阀盖、阀球、阀杆、阀座、密封圈等部分组成。

1.阀体和阀盖：阀体和阀盖是球阀的主体部分，它们通过螺纹或法兰连接形成流道。

2.阀球：阀球是球阀的关键部件，呈球状，可在流道内旋转实现开/关操作。

3.阀杆：阀杆与阀球呈一体连接，通过阀盖与操作装置相连。

当操作装置移动阀杆时，阀球随之旋转实现开/关操作。

4.阀座：阀座是球阀的密封结构之一，通常由聚四氟乙烯、尼龙等材料制成，能够承受高温、高压和腐蚀介质。

5.密封圈：密封圈位于阀体和阀盖之间，在球阀关闭状态时起到密封作用，防止介质泄漏。

二、球阀的工作原理球阀的工作原理是通过旋转阀球的方式实现流体的控制。

1.开启状态：当阀杆与阀球连为一体时，通过操作装置顺时针旋转阀杆，阀球也随之顺时针旋转，离开阀座。

此时，流体可以通过阀体和阀球之间的空间，完成管道的通畅。

2.关闭状态：当操作装置逆时针旋转阀杆，阀球也随之逆时针旋转，并紧密嵌入阀座。

此时，阀球与阀座之间形成闭合状态，阻止流体通过。

三、球阀的工作特点球阀作为一种重要的流体控制阀门，具有以下特点：1.快速开关：由于阀杆与阀球间的直接连接，操作装置的旋转即可快速实现开/关，相较于其他阀门结构，球阀开关速度更快。

2.流阻小：球阀的球体形状与流道形状完全相符，流通阻力较小，有利于减小能耗和流体压力损失。

3.密封可靠：球阀采用硬密封或软密封结构，能够在高温、高压和腐蚀介质下实现可靠的密封性能，有效防止泄漏。

4.耐腐蚀：球阀主要由不锈钢等耐腐蚀材料制成，能够耐受多种腐蚀介质的作用，延长使用寿命。

5.适用范围广：球阀可适用于液体、气体和各种腐蚀性介质的控制，可用于高温、高压和特殊工况下的管道系统。

综上所述，球阀的结构原理是通过旋转阀球实现流体的开/关控制。

球阀的结构及工作原理球阀是一种常用的阀门，它通过旋转球体来控制流体的通断。

球阀结构简单、使用方便，广泛应用于各种工业领域。

本文将介绍球阀的结构及工作原理。

一、球阀的结构球阀由阀体、球体、阀杆、密封圈和操作机构等组成。

1. 阀体：球阀的阀体是球阀最主要的部分，通常为圆筒形或短管形。

阀体内部设置有导向通道，用于控制流体的流向。

2. 球体：球体是球阀的关键部件，也是球阀得名的原因。

球体可以旋转以控制流体的通断。

球体通常由不锈钢、铸铁或铜制成，具有良好的耐腐蚀性和密封性能。

3. 阀杆：阀杆是连接球体和操作机构的部件，通过阀杆的旋转来带动球体的旋转。

阀杆通常由不锈钢制成，具有足够的强度和刚性。

4. 密封圈：球阀的密封圈主要用于保证球阀的密封性能。

根据不同的使用要求，密封圈可以采用软密封圈或金属密封圈。

5. 操作机构：操作机构用于控制球体的旋转，常见的操作机构有手动操作、电动操作和气动操作等。

二、球阀的工作原理球阀的工作原理非常简单，通过旋转球体来控制流体的通断。

1. 通道开启：当球体与阀体之间的通道对齐时，流体可以顺畅通过。

这时，球阀处于开启状态。

2. 通道关闭：当球体旋转90度，使通道与阀体垂直时，流体无法通过。

这时，球阀处于关闭状态。

3. 密封性能：球阀在关闭状态下具有良好的密封性能。

当球体旋转到关闭位置后，密封圈会与阀体密封面接触，形成可靠的密封。

球阀的优点在于操作方便、结构简单、密封可靠。

它可以承受较高的压力和温度，适用于各种介质，包括液体、气体和腐蚀性介质。

球阀广泛应用于石油化工、冶金、电力、制药等行业。

总结：球阀是一种通过旋转球体来控制流体通断的阀门。

它由阀体、球体、阀杆、密封圈和操作机构等组成。

球阀的工作原理简单，通过旋转球体来实现流体的通断。

球阀具有操作方便、结构简单、密封可靠等优点，广泛应用于各个工业领域。

球阀分类及结构球阀是一种常见的阀门类型，根据其分类和结构的不同，可以分为多种类型。

本文将介绍球阀的分类及其常见的结构。

一、球阀的分类根据球阀的使用场景和功能，可以将球阀分为以下几类：1. 根据阀门的用途分类（1）截止球阀：用于截断管道中的流体，具有良好的密封性能。

（2）调节球阀：用于调节管道中的流体，可根据需要调整流量和压力。

（3）球形止回阀：用于防止管道中的倒流，具有较好的反向密封性能。

（4）球形排气阀：用于排除管道中的气体，可有效防止管道气锁。

2. 根据球阀的结构分类（1）浮动球阀：球体在介质作用下可以自由浮动，适用于高压和高温的场合。

（2）固定球阀：球体与阀体连接固定，适用于一般工况。

（3）V形球阀：球体表面呈V形，适用于粘稠介质和含固体颗粒的介质。

（4）三通球阀：具有三个出口的球阀，可实现多个管道的连接和流量切换。

二、球阀的常见结构球阀的结构主要包括以下几个部分：1. 阀体：阀体是球阀的主要部件，通常由铸铁、碳钢、不锈钢等材料制成。

阀体上有进口和出口，介质通过阀体进入和流出。

2. 球体：球体是球阀的关键部件，通常由铸钢或不锈钢制成。

球体内部有一个球形孔道，当球体旋转时，孔道与进口和出口对应，控制介质的通断和流量。

3. 密封面：球阀的密封面通常由弹性材料制成，如聚四氟乙烯、聚乙烯等。

密封面与球体接触，起到密封作用，防止介质泄漏。

4. 阀杆：阀杆是连接球体和手柄的部件，通常由不锈钢制成。

通过旋转阀杆，可以实现球体的旋转，控制介质的通断和流量。

5. 手柄：手柄是用于控制球阀的开关的部件，通常由铸铁或铝合金制成。

通过手柄的旋转，可以使阀杆带动球体的旋转，实现流体的控制。

6. 密封装置：球阀的密封装置通常包括密封圈、密封垫等，用于保证球阀的密封性能。

密封装置的材质和结构根据不同的介质和工作条件选择。

球阀根据其用途和结构的不同可以分为多种类型。

每种类型的球阀都有其特点和适用范围。

在选择和使用球阀时，应根据实际需求和工况条件进行合理选择，并确保球阀的质量和安全可靠性。

球阀分类及结构
球阀是一种常用的阀门，广泛应用于各种工业领域。

按照不同的分类标准，球阀可以分为不同的类型。

以下是常见的球阀分类及结构：
1.按照使用场合分类：
（1）普通球阀：适用于一般工业的流体控制；
（2）高温球阀：适用于高温、高压的介质流体控制；
（3）低温球阀：适用于低温介质流体控制；
（4）腐蚀性介质球阀：适用于强腐蚀性介质流体控制。

2.按照传动方式分类：
（1）手动球阀：通过手轮、手柄等人工力量来控制球阀开关；
（2）电动球阀：通过电机驱动执行机构来控制球阀开关；
（3）气动球阀：通过气动执行机构来控制球阀开关。

3.按照结构分类：
（1）单体球阀：构造简单，通常由球体、阀座、密封、操作杆等部件组成；（2）两段式球阀：球体和法兰分离，适用于高压或大口径；
（3）三段式球阀：球体、法兰和管道分离，适用于高温、高压或易于维护；（4）球形调节阀：将球阀与调节机构结合，适用于流量调节。

4.按照球体结构分类：
（1）全通径球阀：球体孔径与管道直径相同，流通能力大，压损小；
（2）小通径球阀：球体孔径小于管道直径，流阻大，输出流量较小；
（3）V型球阀：球体内有V形槽，可以实现调节流量和密封的作用；
（4）驱动带凸角球阀：驱动带凸角的球体，可以减小密封压力，减少泄漏。

总之，球阀具有结构简单、使用方便、流阻小、密封可靠等特点，广泛应用于石油、化工、液化气、天然气、水利、城建、电力等各个领域。

球阀：小巧玲珑的管道控制器
球阀是一种常用的管道控制器，它的结构特点包括以下几个方面：
1. 球体结构：球阀内部由一个球体构成，球体中央有一个孔，通
过旋转球体来控制孔的开合程度，从而实现介质的流通控制。

球体的
材质可以根据介质的特性而定，通常为不锈钢或铸铁。

2. 密封结构：球阀采用密封结构，能够保证阀门关闭时完全密封，避免介质泄漏。

通常情况下，球阀采用弹性或金属密封圈作为密封元件。

3. 驱动结构：球阀的驱动结构通常有手动、电动、气动等多种形式。

手动球阀需要人工旋转手柄来控制球体的开合，电动和气动球阀
则可以通过电机或气缸来实现自动控制。

4. 适用范围：球阀适用于多种介质，包括水、气、蒸汽、石油等。

不同介质需要选择不同的材质和密封结构的球阀，以确保阀门性能和
安全性。

在实际的应用中，球阀具有结构简单、体积小、重量轻、开关灵
活等优点，所以被广泛应用于各个领域。

无论是工业管道、家用供水
系统还是医疗设备，球阀都是不可或缺的管道控制器。

球阀的结构特点优点及分类球阀是阀门中一种常见的截断阀，其结构简单，操作方便，广泛应用于各个领域。

本文将详细介绍球阀的结构、特点、优点以及不同的分类。

一、球阀的结构球阀由阀体、球体、阀座、活塞、阀杆和操作机构等组成。

球体在阀体内转动，通过阀杆将阀瓣的角度转动90度，以达到开启和关闭阀门的目的。

二、球阀的特点1.快速开关：球阀的操作机构可以快速将阀门从全开到全关的状态，具有快速开关的特点。

2.密封性能好：球阀的阀座采用弹性材料，能够自动调节其压力，从而保证阀座与球体之间的密封性能。

同时，球阀使用密封圈来保证阀门的密封性，确保流体不会泄漏。

3.流体作用力小：球阀的阀座与球体之间的密封面较小，流体的作用力也较小，因此阀门的操作力也较小。

4.适用范围广：球阀可以用来控制气体、液体和固体颗粒流体的流量和压力，适用范围广泛。

三、球阀的优点1.结构简单，制造工艺成熟：球阀的结构相对简单，制造工艺成熟，价格相对较低。

2.闭锁性好：球阀的阀瓣与阀座之间的密封性能好，能够完全封闭管道，阻止流体泄漏。

3.扭矩小：由于球阀的球体与阀座之间的接触面积小，因此阀门的摩擦力也相对较小，操作力也较小。

4.剪切作用：球阀的球体与阀座之间形成机械剪切作用，能够剪断含有固体颗粒的流体。

四、球阀的分类1.固定球体球阀：球体与阀杆固定在一起，球体只能绕阀杆旋转，适用于中小口径的球阀。

2.浮动球体球阀：球体通过阀座的压力来实现自由浮动，能够保证阀座与球体的密封性，适用于大口径的球阀。

3.V型球体球阀：球体的截面呈现V型，可以控制流体的流量，适用于需要调节流量的工作场合。

4.四通球阀：球体通过不同的结构，可以分流或者合流多种介质，适用于需要分流或合流的场合。

5.球体截断球阀：球阀的球体被切割成两半，可以实现大流量的截断，适用于大口径的球阀。

总结：球阀以其结构简单、密封性能好、操作方便等特点，在工业生产和生活中得到广泛应用。

根据其结构和功能的不同，球阀可以分为固定球体球阀、浮动球体球阀、V型球体球阀、四通球阀和球体截断球阀等多种类型。

球阀的工作原理及优缺点一、球阀的定义及分类球阀是一种旋转开关阀门，它使用一个球体来控制流体的流动。

球阀根据其结构和用途可以分为很多种类，其中最常见的有：固定式球阀、浮动式球阀、三通球阀、四通球阀、V型球阀等。

二、球阀的结构1. 球体：是球阀的核心部件，通常由不锈钢或铸钢制成。

它的表面有一个圆形或椭圆形的孔，当旋转时可以使孔与管道对齐或离开，从而控制流体的流动。

2. 阀座：是固定在管道上的部件，与球体密封配合。

通常由弹性材料制成，如PTFE（聚四氟乙烯）等。

3. 压盖：是用来压紧阀座和密封环以保证密封性能的部件。

4. 密封环：用于保证密封性能。

5. 杆子：用于旋转和控制球体运动。

6. 手柄：用于手动操作。

三、球阀的工作原理当手柄旋转时，杆子也会随之旋转，并带动球体旋转。

当球体旋转到与管道对齐时，流体就可以通过孔进入管道中；当球体旋转到与管道不对齐时，孔就会被阀座密封，从而阻止流体的流动。

因此，通过手柄的旋转可以实现对流体的控制。

四、球阀的优缺点1. 优点：（1）密封性能好：由于阀座和球体采用弹性材料制成，且接触面积较大，因此密封性能比较好。

（2）操作灵活：手柄旋转角度小，操作灵活方便。

（3）结构简单：球阀的结构比较简单，易于制造和维修。

（4）适用范围广：球阀适用于各种介质和压力下的控制。

2. 缺点：（1）流量受限：由于孔口大小固定，因此在大流量情况下可能会出现瓶颈。

（2）泄漏问题：在高温或高压情况下容易出现泄漏问题。

（3）成本较高：相比其他类型的阀门，球阀的成本较高。

五、总结球阀是一种常见的控制阀门，在工业生产中应用广泛。

它的优点是密封性能好、操作灵活、结构简单、适用范围广，但也存在流量受限、泄漏问题和成本较高等缺点。

在选择阀门时，需要根据具体情况综合考虑各种因素，并选择适合的阀门类型。

球阀的基本分类1、浮动球球阀浮动球阀的主要结构特点为：（1）阀门设有开、关位置指示；（2）锁定装置；（3）阀杆防飞结构；（4）防静电装置；（5）防火结构；（6）独特阀座密封结构；(7)中间法兰(阀体与左阀体的连接处)无外漏结构。

浮动球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列（WCB&A105），不锈钢系列（304,316），低温钢系列（LCB,LCC），抗硫系列等。

浮动球阀的球是浮动的。

在介质压力的作用下，球体能产生一定的位移，并压紧在出口端的密封面上，保证出口端的密封。

浮动球阀结构简单，密封性能好，但承载工作介质的球体的载荷全部转移到出口密封圈上，所以要考虑密封圈材料能否承受球体介质的工作载荷，球体受到高压冲击时可能会发生偏移。

这种结构一般用于中低压球阀。

浮动球阀适用于一般工业用途。

2、固定球球阀球阀的球是固定的，受压后不动。

带有固定球的球阀都有浮动阀座。

被介质压紧后，阀座移动，使密封圈紧压在球体上，保证密封。

通常在球的上下轴上安装轴承，操作扭矩小，适用于高压大口径的阀门。

为了降低球阀的工作扭矩，增加密封的可靠性，近年来出现了油封球阀，即在密封面之间注入特殊的润滑油，形成油膜，既增强了密封性能，又降低了工作扭矩，更适用于高压大口径球阀。

3、弹性球球阀（即轨道球阀）轨道球阀的球是弹性的。

球和阀座密封圈都是金属材料，密封压力很高。

介质本身的压力达不到密封要求，必须施加外力。

这种阀门适用于高温高压介质。

弹性球体通过在球体内壁下端开设弹性凹槽来获得弹性。

当通道关闭时，利用阀杆的楔形头使球体膨胀，压住阀座，实现密封。

在转动球体之前，先松开楔头，球体将恢复原状，这样球体与阀座之间就会出现一个小间隙，可以减少密封面的摩擦力和操作扭矩。

4、V 型球阀V 型球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中最佳的，流量特性是等百分比的，可调比达 100:1。

它的V 型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。

球阀内部结构简介球阀是一种常用的流体控制阀门，其内部结构简单而可靠。

本文将深入探讨球阀的内部构造，包括球体、阀杆、阀座等组成部分，并介绍其工作原理和应用领域。

球体球体是球阀的核心部件，通常由金属制成，如不锈钢、铜合金等。

它的形状如同一个圆球，因此得名球阀。

球体上有一个中空的球形腔，用于控制流体的开关。

当球体旋转时，球腔与进、出口之间的连通关系会发生改变，从而控制流体的通断。

阀杆阀杆是球阀的另一个重要组成部分，通常与球体相连。

它是用来旋转球体的杆状物，通过手动或自动操作来控制球体的转动。

阀杆一端与球体连接，另一端则与手柄或执行机构相连。

当手柄或执行机构转动时，阀杆传递转动力矩给球体，使其实现开关操作。

阀座阀座位于球阀的进、出口处，是球体密封的基座。

它由金属或弹性材料制成，具有良好的密封性能。

当球体旋转时，阀座可以保证与球体密封的紧密接触，从而防止流体泄漏。

球阀的密封形式主要有金属密封和软密封两种，不同的阀座设计适用于不同的工况。

工作原理球阀的工作原理十分简单，通过旋转球体来控制流体的通断。

当球体与阀座紧密接触时，形成闭合状态，流体无法通过球体腔体。

而当球体旋转到与阀座分离时，形成开启状态，流体可以从进口穿过球体腔体并流出出口。

通过调整球体的旋转角度，可以实现流体的全开、全关或调节。

应用领域球阀广泛应用于各个领域，特别是流体控制系统中。

它具有结构简单、密封可靠、耐磨损、操作灵活等优点，适用于高温、高压、腐蚀性介质等工况。

常见的应用领域包括石油化工、电力、冶金、城市供水、造船等。

球阀的种类根据球体结构和控制方式的不同，球阀可以分为多种类型，如下所示：1.固定球阀：球体固定在阀体内，靠阀杆传递力矩进行操作。

2.浮动球阀：球体可以在阀座上浮动，通过流体压力来实现密封。

3.V型球阀：球体与阀座的密封面呈V形，适用于控制流体的调节。

4.弹性座封球阀：阀座采用弹性材料制成，可以提供更好的密封性能。

5.全焊接球阀：阀体和球体采用全焊接结构，适用于高温、高压场合。

球阀设计入门知识点球阀是一种常用的流体控制阀门，具有结构简单、密封可靠、使用寿命长等优点，在各个行业广泛应用。

本文将介绍球阀设计的入门知识点，包括球阀的构造、工作原理、选择要点等内容。

一、球阀的构造球阀由阀体、阀盖、阀球、阀杆、密封圈等组成。

阀体是球阀的主体部分，通常采用球状结构，内部有一个球形空腔，通过旋转球体来控制流体的通断。

阀盖用于固定球阀的结构，其中设有进、出口和密封装置。

阀球是球阀的关键部件，通过旋转来控制流体通道的开闭。

阀杆与阀球相连接，用于传递操作力。

密封圈则起到密封阀体和阀盖之间的作用。

二、球阀的工作原理球阀的工作原理很简单，当阀球处于打开状态时，流体可以从阀体的入口流入阀球的空腔，再从阀球的出口流出；而当阀球处于关闭状态时，阀球内腔与阀体入口、出口完全隔离，流体无法通过。

通过旋转阀球，可以实现流体通道的开闭控制。

三、球阀的选择要点1. 材质选择：球阀常见的材质有铸铁、不锈钢、铜、塑料等，应根据具体使用条件选择合适的材质，考虑流体性质、温度、压力等因素。

2. 切割类球阀和调节类球阀的区别：切割类球阀主要用于通断控制，而调节类球阀则适用于流体的调节控制，两者在结构上有所区别。

3. 压力等级选择：根据使用场景中的压力要求选择合适的球阀压力等级，以确保安全工作。

4. 尺寸和连接方式：根据流体管道的尺寸和连接方式，选择合适的球阀尺寸和连接方式，以确保与管道的兼容性。

四、球阀的应用领域球阀广泛应用于石油、化工、电力、冶金、制药、航天等行业，常见的应用领域包括：1. 石油炼化工序中的流体控制；2. 化工工艺中的流体控制与调节；3. 电力设施中的流体控制与切断；4. 冶金行业中的高温、高压流体控制。

五、球阀的维护与保养为了确保球阀的正常运行和延长使用寿命，应进行定期的维护与保养，包括：1. 定期检查球阀的密封性能，如有问题及时更换密封圈；2. 清洁球阀内部的杂质和沉淀物，保持通道畅通；3. 润滑阀杆和球体的运动部位，确保灵活可靠的转动；4. 定期检查球阀的操作机构，如有损坏或松动，及时修复或更换。
