同轴电缆对接方法【原创版3篇】目录（篇1）一、同轴电缆概述二、同轴电缆的连接方法1.压接式连接2.焊接式连接三、同轴电缆连接的注意事项四、同轴电缆连接器的选择与兼容性五、同轴电缆的安装与维护正文（篇1）一、同轴电缆概述同轴电缆是一种广泛应用于电视、宽带网络、无线通信等领域的电子元器件。

它主要由两根同心圆的金属导体组成，内外导体之间用绝缘材料隔开。

同轴电缆具有良好的抗干扰性能、低信号衰减和较高的传输速率等特点。

二、同轴电缆的连接方法1.压接式连接压接式连接是同轴电缆连接的一种常见方法，它主要通过压接钳将同轴电缆的芯线与连接器接口压接在一起。

这种方法操作简单，连接稳定，广泛应用于各类电子设备的同轴电缆连接。

2.焊接式连接焊接式连接是通过焊接设备将同轴电缆的芯线与连接器接口焊接在一起。

这种方法连接更加牢固，适用于对连接稳定性要求较高的场合，如射频同轴电缆组件的连接。

三、同轴电缆连接的注意事项在进行同轴电缆连接时，应注意以下几点：1.选择合适的同轴电缆和连接器，确保它们具有相同的规格和性能参数。

2.确保连接器与同轴电缆的接口处具有良好的接地性能，以减小信号干扰。

3.操作过程中应避免电缆芯线受到损坏，以免影响连接质量。

4.在连接完成后，检查连接处是否牢固可靠，如有松动现象应及时处理。

四、同轴电缆连接器的选择与兼容性选择同轴电缆连接器时，应注意以下几点：1.兼容性：选择与同轴电缆性能参数相匹配的连接器，以确保连接器的设计特点与同轴电缆的性能要求相兼容。

2.接口形式：根据实际应用场景选择合适的接口形式，如螺纹接口、直插接口等。

3.质量：选择质量可靠、具有良好信誉的连接器品牌，以保证连接器的稳定性和耐用性。

五、同轴电缆的安装与维护1.安装：在安装同轴电缆时，应将电缆沿着设备间的线路槽敷设，避免与其他电缆过于接近，以免产生信号干扰。

同时，应确保电缆具有良好的接地性能。

2.维护：定期检查同轴电缆连接处的稳定性，如有松动现象应及时处理。

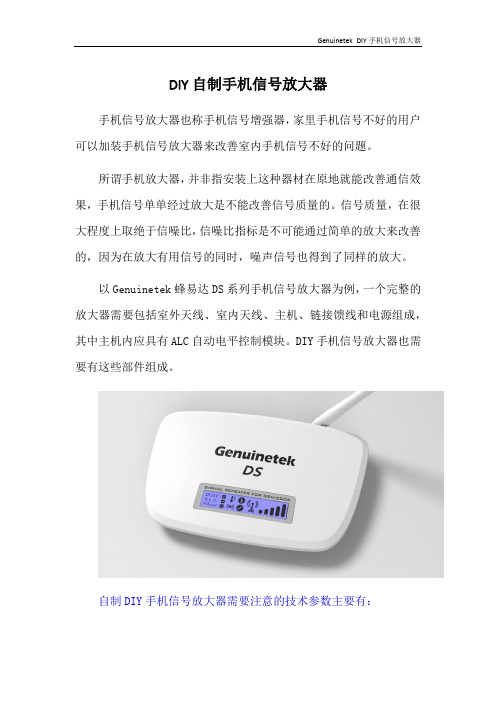

DIY自制手机信号放大器手机信号放大器也称手机信号增强器，家里手机信号不好的用户可以加装手机信号放大器来改善室内手机信号不好的问题。

所谓手机放大器，并非指安装上这种器材在原地就能改善通信效果，手机信号单单经过放大是不能改善信号质量的。

信号质量，在很大程度上取绝于信噪比，信噪比指标是不可能通过简单的放大来改善的，因为在放大有用信号的同时，噪声信号也得到了同样的放大。

以Genuinetek蜂易达DS系列手机信号放大器为例，一个完整的放大器需要包括室外天线、室内天线、主机、链接馈线和电源组成，其中主机内应具有ALC自动电平控制模块。

DIY手机信号放大器也需要有这些部件组成。

自制DIY手机信号放大器需要注意的技术参数主要有：(1)工作频带应和GSM及CDMA的工作频带一致。

直放站系透明传输，一般不会产生附加频率误差，但移频直放站例外（允许工作的移频频率应获得无线电管理局的批准），因它有频率变换，应要求输出频率变化不超过±5×10-8。

(2) 额定（最大）输出功率、额定（最大）增益（及增益调节范围、自动增益控制范围）及输入电平。

这是一组互相关联的指标，应综合考虑。

通常最大输出功率在不超过信息产业部无线电管理局规定的最大限值的情况下，应分成若干等级供用户选用，下行主要考虑覆盖，上行保证基站满意接收。

因此，下行一般大于上行。

增益是将接收到的信号放大到额定输出功率。

考虑到直放站安装地点信号强度的差异，增益应是可调的。

最大增益可以考虑将直放站接收到的信号电平（据施工及运营单位报告约-60～-80dBm）放大到最大输出功率来计算。

为了保证输出功率稳定和避免输出非线性，带有≮10dB的自动增益控制（AGC）看来是必要的。

关于容差、额定输出功率和额定增益，只要规定一个就可以了。

一般规定增益容差比较合适。

因为测试时是将增益调到最大，改变输入电平使输出达到额定值。

既然是这样，额定功率当然就不必规定容差了，而这时，输入电平也因增益不同而不同。

手机信号放大器安装使用细则一．安装手机信号放大器的基本条件：1．首先要确定所安装区域无线通讯网络格式符合我们所提供的放大器的标准格式。

如：（GSM900MHZ通讯系统需选用GSM手机信号放大器，GSM手机信号放大器通用频率上行890MHZ—915MHZ，下行925-935MHZ。

DCS1800MHZ通讯系统需选用DCS手机信号放大器，DCS手机信号放大器通用频率：上行1710——1785MHZ，下行频率1805-1880MHZ。

当然还有3G通讯系统，CDMA通讯系统，TD-SCDM通讯系统，W-CDMA通讯系统等，这些都必须选用与之对应的手机信号放大器。

2．确定安装手机信号放大器的室外天线端信号（-60DBM）以上，并保证室外天线端与通讯公司（发射台，蜂窝站，基地台）的距离在5公里范围内。

3．室外天线到放大器的高频信号传输电缆需选用50欧姆-7G以上同轴电缆，并保证线路不得超过50米。

（室外天线必须与手机信号放大器输出频率相符合，一般采用八木定向天线）4．放大器到室内天线的高频信号传输电缆需选用50欧姆-7同轴电缆，并保证最远处线路不得超过80米。

（室内天线必须与手机信号放大器输出频率相符合，一般采用吸顶蘑菇天线）5．室内覆盖所选用的功率分配器频率需大于所安装放大器的频率（一般选用800-2500MHZ的分配器，因为种分配器几乎包含了目前所有通讯网络的频率）。

二．常见问题处理：1．安装后完全没作用的处理办法：1 .首先确定室外天线端有手机信号,并达到60DBM(满格)。

1.再确定放大器，天线等相关配件选用正确。

1.确认所有线路分配器,天线,放大器连接正确。

2．安装好以后，信号得到改善，但打不出电话：1.确认室外天线对准基站。

2.确认室外天线与基站的通讯距离在5公里以内。

3.确认室外天线与放大器的线路没有超过40米，并没有低于10。

4.如果还是没有解决（更换上行功率更大的放大器）3．通话质量不好：1.改变室外天线的安装位置和指示方向。

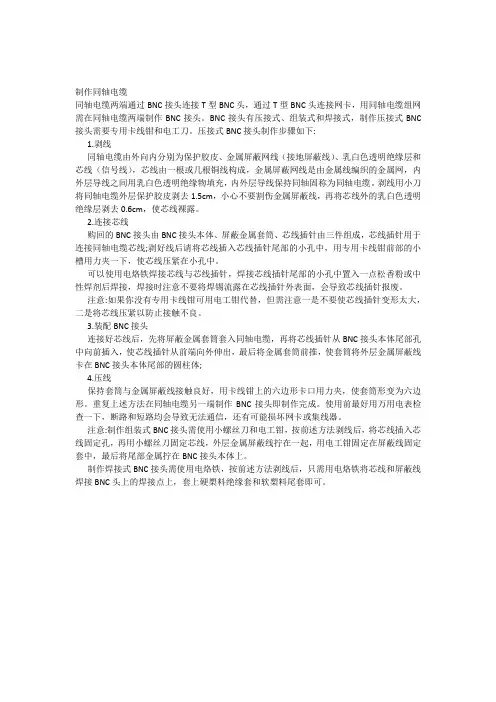

制作同轴电缆同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头。

BNC接头有压接式、组装式和焊接式，制作压接式BNC 接头需要专用卡线钳和电工刀。

压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

重复上述方法在同轴电缆另一端制作BNC接头即制作完成。

使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和外护层组成。

接头是指将两根同轴电缆连接起来以实现信号传输的装置。

同轴电缆接头制作主要包括以下步骤。

第一步：准备工作在制作同轴电缆接头之前，需要准备以下工具和材料：1.同轴电缆：根据实际需要，选择合适规格和长度的同轴电缆。

2.切割工具：使用剥线钳或刀具按照需要的长度切割同轴电缆。

3.剥光工具：使用剥光钳剥除电缆末端的外护层和绝缘层。

4.螺纹接头：根据电缆的规格和类型选择合适的螺纹接头。

5.护套：为了保护接头和电缆，可以使用热缩套或防水胶带等材料。

第二步：剥光电缆在剥光电缆之前，需要首先测量所需的剥光长度。

然后，使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。

请注意，不要割伤内导体，以免影响信号传输。

第三步：安装螺纹接头将剥光的电缆放入螺纹接头中，并确保内导体与接头的针脚连接良好。

然后，旋紧接头的外部螺纹，使其与电缆牢固连接。

第四步：保护接头为了保护接头和电缆免受外界环境的影响，可以采取一些保护措施，如使用热缩套或防水胶带等材料。

将保护材料放在接头和电缆的连接处，然后使用热风枪或火机等工具加热保护材料，使其收缩并牢固地包裹住接头和电缆。

第五步：测试接头连接在完成接头制作后，需要进行测试以确保连接的质量。

使用测试仪器或仪表检测接头的电阻和信号传输性能，确保接头连接良好且无故障。

总结：同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。

在制作接头时，需要注意保护内导体，确保接头连接牢固和信号传输质量良好。

制作完成后，使用适当的测试仪器进行检测，以确保接头连接质量可靠。

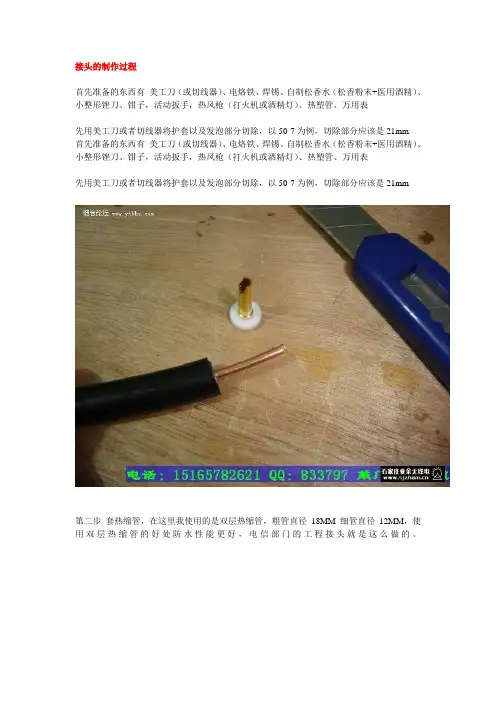

接头的制作过程首先准备的东西有美工刀（或切线器）、电烙铁、焊锡、自制松香水（松香粉末+医用酒精）、小整形锉刀、钳子，活动扳手，热风枪（打火机或酒精灯）、热塑管、万用表先用美工刀或者切线器将护套以及发泡部分切除，以50-7为例，切除部分应该是21mm首先准备的东西有美工刀（或切线器）、电烙铁、焊锡、自制松香水（松香粉末+医用酒精）、小整形锉刀、钳子，活动扳手，热风枪（打火机或酒精灯）、热塑管、万用表先用美工刀或者切线器将护套以及发泡部分切除，以50-7为例，切除部分应该是21mm第二步套热缩管，在这里我使用的是双层热缩管，粗管直径18MM 细管直径12MM，使用双层热缩管的好处防水性能更好，电信部门的工程接头就是这么做的。

将附件套到线上切除4mm护套外皮（特别注意，刀的力度要掌握好，不能切到屏蔽层，否则屏蔽网会断的）套上铁环后外翻屏蔽网，这里要注意的是如果是对于低损耗馈线靠近发泡的最内层铝箔为自粘铝箔，在做接头的时候这层铝箔不用外翻。

将线压紧，这里可以用钳子平推进去，一定要将线压紧，注意内导体周围不能有屏蔽网，用刀向外刮一刮防止有短路的地方。

下面就是焊接头部分，要多放松香，最好先把内导体上锡，再焊接确定焊接牢固后，下面就是整形过程，我水平不好焊不出平滑的圆头，所以焊接完之后是需要用锉刀修整一下，修整后的接头光滑也漂亮些。

两边接头都做完之后就需要用万用表测量一下是否有短路或者开路的现象。

检查没有问题后就开始套热缩管了，我用的是一种小喷枪，和打火机差不多，效果很好，热风枪受热面积太大，用小打火机受热面积小速度快，热缩的过程要从一头到另一头逐渐过度，这样热缩后的效果才漂亮。

热缩18MM热缩管后稍微凉一下再套上12MM的热缩管，再热缩一遍最后的成品效果。

如有疏漏谢谢补充。

50-5压线型接头的制作过程就不多介绍了。

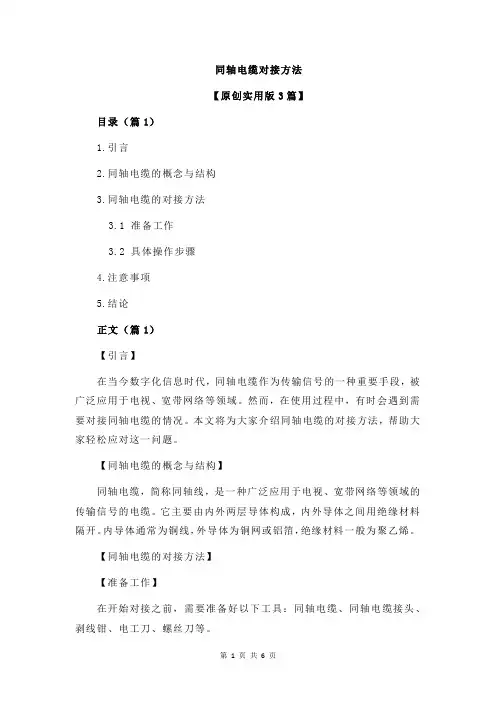

同轴电缆对接方法【原创实用版3篇】目录（篇1）1.引言2.同轴电缆的概念与结构3.同轴电缆的对接方法3.1 准备工作3.2 具体操作步骤4.注意事项5.结论正文（篇1）【引言】在当今数字化信息时代，同轴电缆作为传输信号的一种重要手段，被广泛应用于电视、宽带网络等领域。

然而，在使用过程中，有时会遇到需要对接同轴电缆的情况。

本文将为大家介绍同轴电缆的对接方法，帮助大家轻松应对这一问题。

【同轴电缆的概念与结构】同轴电缆，简称同轴线，是一种广泛应用于电视、宽带网络等领域的传输信号的电缆。

它主要由内外两层导体构成，内外导体之间用绝缘材料隔开。

内导体通常为铜线，外导体为铜网或铝箔，绝缘材料一般为聚乙烯。

【同轴电缆的对接方法】【准备工作】在开始对接之前，需要准备好以下工具：同轴电缆、同轴电缆接头、剥线钳、电工刀、螺丝刀等。

【具体操作步骤】1.剥线：使用剥线钳将同轴电缆的外皮剥去约 1-2 厘米，露出内导体和绝缘层。

注意不要剥得太深，以免损坏内导体。

2.剥内导体：使用电工刀将绝缘层剥去，露出内导体。

剥内导体时，要小心，避免损坏内导体。

3.插入接头：将同轴电缆接头的内导体插入同轴电缆的内导体中，确保接头的内导体与电缆的内导体紧密连接。

接头的内导体通常有一个扣压装置，用来固定电缆的内导体。

4.剥外导体：使用电工刀将同轴电缆的外导体剥去，露出绝缘层。

剥外导体时，要小心，避免损坏电缆的绝缘层。

5.接外线：将接头的外导体与电缆的外导体连接。

通常接头的外导体有一个螺丝，用来固定电缆的外导体。

将螺丝拧紧，确保接头的外导体与电缆的外导体紧密连接。

6.检查：对接头进行检查，确保接头的内外导体与电缆的内外导体都连接紧密。

如有松动，需重新连接。

【注意事项】1.在剥线过程中，要小心，避免损坏内导体和绝缘层。

2.接头内外导体与电缆内外导体连接时，要确保连接紧密，以保证信号传输质量。

3.在操作过程中，注意安全，避免使用不当导致的触电等事故。

制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。

同轴电缆接头具有良好的电磁屏蔽能力和传输性能，广泛应用于无线通信、电视信号传输、雷达系统等领域。

下面将介绍制作同轴电缆接头的方法。

1.准备材料和工具：同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。

2.确定接头类型：根据需要连接的电缆类型和尺寸，选择相应的同轴电缆接头。

常见的同轴电缆接头有BNC、N型、TNC型、SMA等。

3.剥皮：使用电缆剥皮刀或电缆剥线钳，根据接头的要求，剥掉电缆外皮的一段。

注意不要剥掉导体的外皮和绝缘层。

4.阻抗匹配：同轴电缆的阻抗通常为50欧姆或75欧姆。

如果接头需要实现阻抗匹配，可以使用合适的阻抗匹配器。

5.处理导体：根据接头类型和要求，处理电缆的导体。

对于大部分接头类型来说，需要将导体剥皮并插入接头内。

可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。

确保导体长度适当，以便插入接头内并保持导体的连续性。

6.处理绝缘层：将绝缘层剥离一段，插入接头内。

根据接头要求，可能需要将绝缘层剥离一段以获得更好的接触。

7.锡焊：使用锡焊丝和锡焊台将导体固定在接头上。

根据接头和电缆类型的不同，可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。

确保焊接质量良好，避免冷焊和短路现象的发生。

8.热缩套管：使用热缩套管固定接头和电缆的连接处。

将热缩套管套在接头和电缆连接处上，并使用加热器或火机加热热缩套管，使其收缩并固定接头。

9.检查和测试：完成接头制作后，检查焊接和连接部位的质量。

使用测试仪器对接头进行测试，确保信号传输正常。

总之，制作同轴电缆接头需要仔细熟悉接头类型和制作方法，并使用适当的工具和材料。

在制作过程中，需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素，以确保接头的质量和信号传输的稳定性。
