基于有限元分析的挡土墙结构优化研究挡土墙是土木工程中常见的一种边坡支护结构,其作用是抵抗土体自重和侧压力,保护边坡的稳定。
在挡土墙的设计中,优化结构是提高结构性能和经济性的关键。
基于有限元分析的挡土墙结构优化研究旨在通过有限元分析方法,评估挡土墙结构的性能,进而寻求最优的结构方案。
本文将针对挡土墙结构的优化进行详细研究,包括结构参数的选取、有限元模型的建立、分析方法的选择和结果的评估等方面。
首先,结构参数的选取是挡土墙优化设计的基础。
挡土墙结构包括墙体几何参数和材料参数等。
在选取墙体几何参数方面,需要考虑墙体的高度、底宽、顶宽、坡度等因素。
而在选取材料参数方面,需要考虑墙体的抗折强度、抗滑强度、抗倾覆能力等指标。
通过在一定范围内变化这些参数,可以得到不同结构方案的有限元模型。
其次,有限元模型的建立是进行优化研究的关键。
有限元模型应该准确地描述挡土墙的力学行为,并能够反映实际工程中的各种受力和变形情况。
一般来说,有限元模型应包括挡土墙结构、土体、支护设施等各个组成部分。
在建立模型时,还需根据实际情况考虑边界条件,如土体的边界约束和荷载的施加方式等。
第三,选择合适的分析方法进行挡土墙结构的有限元分析是优化研究的关键环节。
有限元分析方法主要包括静力分析和动力分析。
对于挡土墙这种静力结构,一般可以采用静力分析方法,例如采用平衡法、变分原理或有限元法求解结构的受力和变形情况。
在分析过程中,还需考虑土体的非线性特性、构筑物与土体的接触条件等。
最后,通过有限元分析的结果来评估不同结构方案的性能,进而确定最优方案。
评估指标主要包括挡土墙结构的受力性能、变形性能和经济性能等。
通过比较不同结构方案的评估指标,可以得到最优的挡土墙结构设计。
综上所述,基于有限元分析的挡土墙结构优化研究是一个复杂而重要的课题。
在研究中,需要选取合适的结构参数、建立准确的有限元模型、选择适当的分析方法,并通过评估指标确定最优设计方案。
通过这些研究内容的探索和分析,可以得到性能更好、经济性更高的挡土墙结构设计,提高工程的稳定性和安全性。
基于有限元分析的挡土墙稳定性评估与优化设计挡土墙是土木工程中常用的一种结构,用于抵抗土体的侧压力,保持土体的稳定。
挡土墙的稳定性评估与优化设计是一项重要的工作,可以确保挡土墙在正常使用条件下不发生倒塌事故,并能满足建设需求。
在进行挡土墙稳定性评估与优化设计时,有限元分析是一种常用的方法。
有限元分析是一种数值计算方法,通过将复杂连续介质问题离散化为有限个单元,建立离散的数学模型,并利用计算机进行求解。
通过有限元分析,可以对挡土墙的受力和变形进行准确的模拟和计算,为稳定性评估提供可靠的依据。
在进行稳定性评估时,首先需要确定挡土墙所受力的边界条件。
这包括土体的侧压力、挡土墙的重力、附加荷载等。
通过有限元分析,可以将这些力的作用效果准确地模拟出来,并计算出挡土墙在不同工况下的受力情况。
根据计算结果,可以判断挡土墙的稳定性,并进行相应的优化设计。
在评估挡土墙的稳定性时,主要考虑以下几个方面:1. 滑动稳定性评估:滑动是挡土墙最常见的破坏形式之一。
通过有限元分析,可以计算挡土墙和土体之间的剪应力分布,并评估挡土墙的滑动稳定性。
如果滑动安全系数小于1,即表示滑动破坏的可能性较大,需要进行相应的优化设计。
2. 翻转稳定性评估:翻转是挡土墙另一种常见的破坏形式。
通过有限元分析,可以计算挡土墙的倾覆转矩,并评估挡土墙的翻转稳定性。
如果倾覆转矩大于挡土墙的抗倾覆转矩,即表示翻转破坏的可能性较大,需要进行相应的优化设计。
3. 应力和变形分析:挡土墙的稳定性评估还需要考虑挡土墙和土体的应力和变形情况。
通过有限元分析,可以计算挡土墙和土体的应力和变形分布,并评估挡土墙的变形与破坏情况。
如果挡土墙变形较大或应力超过允许值,需要进行相应的优化设计。
基于有限元分析的挡土墙稳定性评估与优化设计是一项复杂而重要的工作。
在进行评估时,需要准确模拟挡土墙及其周围土体的力学行为,并结合结构的受力性能和变形特点进行综合分析。
通过合理的优化设计,可以提高挡土墙的稳定性,确保工程的安全运行。
锚杆挡土墙在边坡防护中力学机理的研究的开题报告一、选题背景在城市化的进程中,边坡工程是建筑工程建设中的一个重要环节。
然而,该领域面临的风险是巨大的,仅仅依靠传统的工程材料和设计方法难以达到有效的防护效果。
近年来,锚杆挡土墙在边坡防护领域得到了广泛应用,其具有强度高、抗震能力强、施工周期短等优点,这使其成为了一种非常有效的工程防护方式。
锚杆挡土墙在边坡防护中的机理主要是锚杆与土体之间的相互作用。
锚杆通过锚固土体,形成钢筋网络,从而牢固地抵抗土体的滑移和崩塌,实现整个边坡的稳定性。
然而,锚杆挡土墙在边坡防护中的力学机理还有待深入研究。
因此,本文将从锚杆挡土墙中锚杆与土体的相互作用原理入手,对锚杆在挡土墙中的机理进行深入研究,探讨锚杆挡土墙在边坡防护中的力学机理,为提高边坡防护的效果提供一定的理论支持。
二、研究目的本文的研究目的主要有以下几点:1. 研究锚杆挡土墙中锚杆与土体之间的相互作用原理。
2. 探究锚杆挡土墙的力学机理。
3. 评估锚杆挡土墙在边坡防护中的应用效果。
三、研究方法本文的研究方法包括文献资料法、试验法、数值模拟法等。
1. 文献资料法:通过查阅文献资料,了解锚杆挡土墙在边坡防护中的应用情况,掌握锚杆与土体之间的相互作用原理。
2. 试验法:设计锚杆挡土墙试验,对锚杆挡土墙的力学机理进行实验验证。
3. 数值模拟法:运用有限元软件对锚杆挡土墙进行力学分析,进一步了解锚杆挡土墙在边坡防护中的应用效果。
四、预期结果通过本文的研究,预计可得到以下几点成果:1. 深入研究锚杆挡土墙中锚杆与土体之间的相互作用原理,探究锚杆挡土墙的力学机理。
2. 通过实验验证,进一步了解锚杆挡土墙在边坡防护中的应用效果。
3. 提出对锚杆挡土墙的改进措施,以提高其在边坡防护工程中的整体应用效果。
五、论文结构本文将分为以下几个部分:第一章:选题背景及研究目的第二章:文献综述第三章:锚杆挡土墙力学机理研究第四章:锚杆挡土墙试验验证第五章:数值模拟分析第六章:结论与展望六、研究进展目前,已完成了文献综述部分的调研工作,明确了锚杆挡土墙在边坡防护领域的应用情况,掌握了锚杆与土体之间的相互作用原理。
扩大头锚杆-土体相互作用数值模拟与分析扩大头锚杆是一种常用于土体加固工程中的锚杆形式,其主要特点是头部采用了扩大设计,能够更好地固定在土体内,并提供更大的抵抗力。
本文将以数值模拟与分析为手段,探讨扩大头锚杆与土体的相互作用机理,为工程实践提供一定的参考价值。
一、模型建立本文所研究的扩大头锚杆模型采用了三维有限元方法进行建立,其中锚杆本身采用了线弹性单元,土体则采用了三维八节点三棱柱单元。
由于扩大头锚杆常用于基础土层加固工程中,因此本文将重点研究锚杆与土体之间的相互作用机理。
二、计算分析1.静力分析在进行静力分析时,假设扩大头锚杆的力学参数为:E=2.1e11N/m2,α=1.2e-5/℃,σy=6.3e8N/m2,σult=9.5e8N/m2,并分别考虑了不同深度和不同直径的锚杆。
计算结果表明,增加锚杆深度和直径都能够有效提高锚杆的承载能力,但增加直径的效果更为显著。
在进行动力分析时,首先对锚杆进行有限元动力分析,得到其特征频率和振型,进而利用单自由度系统理论建立锚杆与土体的耦合系统模型,得到系统的振动响应。
在考虑地震作用时,本文采用了强震动地表运动记录,分别对锚杆和土体进行了动力响应分析,结果表明在地震作用下,锚杆与土体之间的相互作用能够降低锚杆的自振频率和阻尼比,使其具有更好的抗震能力。
三、结论通过以上模型建立和计算分析可得,扩大头锚杆在土体加固工程中具有较好的抗拔能力和抗震能力。
同时,增加锚杆的深度和直径能够有效提高其承载能力,但在进行工程实践时需要根据具体情况进行选择。
此外,在进行动力分析时需要考虑到锚杆与土体之间的相互作用,以更加准确地评估工程的安全性和经济性。
仰斜式锚杆挡土墙三维有限元模拟分析摘要随着国民经济的飞速发展,基础设施建设速度越来越快,目前对于经济适用、安全可靠的空间组合支护结构的需求日益迫切。
仰斜式锚杆挡土墙是一种新型的轻型挡土墙结构,具有锚杆挡土墙和仰斜式挡土墙的优点,能够广泛应用于各种复杂类型的地形及地基边坡加固工程,但对这种挡土墙结构受力变形特征的分析研究在国内外尚未查询到相关文献报导,在工程应用中设计人员对此种挡土墙结构的受力特征的了解还远不能满足设计要求。
因此,开展仰斜式锚杆挡土墙结构的分析研究具有重大的理论意义和工程应用指导价值。
本文结合太原市煤气化城郊森林公园水源工程左岸公路仰斜式锚杆挡土墙结构的设计方案,采用ANSYS软件生死单元模拟仰斜式锚杆挡土墙结构在施工、完建、浸水及水位降落过程中的挡土墙—锚杆—土体—地基联合变形协调发展过程,建立非线性空间有限元分析模型,分析土体粘聚力(c)和内摩擦角(φ)对挡土墙位移及内力、土压力和锚杆受力的影响,并对土体的粘聚力(c)和内摩擦角(φ)进行敏感性分析并得到如下结论和认识:1.建立仰斜式锚杆挡土墙非线性空间有限元分析模型并对其进行分析,模拟了仰斜式锚杆挡土墙的施工过程,得到了挡土墙结构在水库泄水完成时墙背土压力大小及分布状态、挡土墙墙体内力及位移、锚杆轴力大小及分布。
同时和库伦主动土压力理论计算结果进行对比,发现土压力是库伦主动土压力的1.94倍,即土压力增大系数为1.94。
2.仰斜式锚杆挡土墙结构空间有限元分析结果指导出仰斜式锚杆挡土墙在挡土墙完建、水库蓄水完成以及水库泄水完成三种工况下墙背土压力分布规律、挡土墙的水平位移特征、挡土墙内力分布特征以及锚杆的受力特征。
3.通过对仰斜式锚杆挡土墙1/4断面、对称断面和锚杆所在位置断面水平位移的比较,发现锚杆对挡土墙水平位移具有很明显的控制作用。
锚杆所在位置处挡土墙墙体位移明显小于墙体其它部分位移。
4.对影响仰斜式锚杆挡土墙结构内力、位移和锚杆受力的主要因素土体的粘聚力(c)和内摩擦角(φ)进行参数敏感性分析,得出土体内摩擦(φ)角对结构内力、位移和锚杆轴力的影响较大。

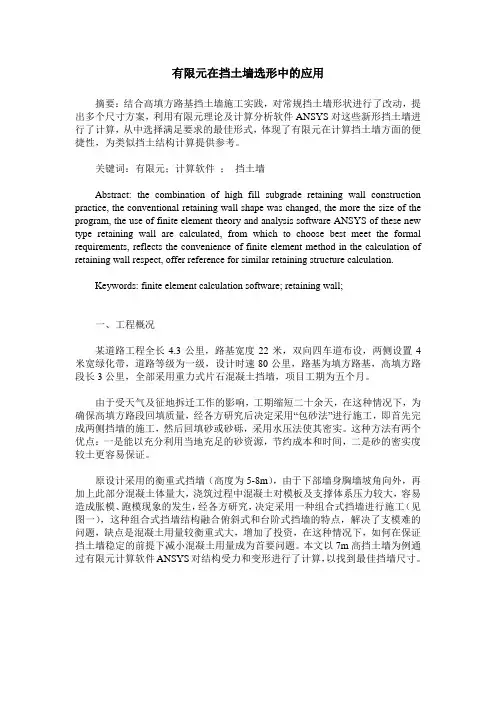

有限元在挡土墙选形中的应用摘要:结合高填方路基挡土墙施工实践,对常规挡土墙形状进行了改动,提出多个尺寸方案,利用有限元理论及计算分析软件ANSYS对这些新形挡土墙进行了计算,从中选择满足要求的最佳形式,体现了有限元在计算挡土墙方面的便捷性,为类似挡土结构计算提供参考。
关键词:有限元;计算软件;挡土墙Abstract: the combination of high fill subgrade retaining wall construction practice, the conventional retaining wall shape was changed, the more the size of the program, the use of finite element theory and analysis software ANSYS of these new type retaining wall are calculated, from which to choose best meet the formal requirements, reflects the convenience of finite element method in the calculation of retaining wall respect, offer reference for similar retaining structure calculation.Keywords: finite element calculation software; retaining wall;一、工程概况某道路工程全长4.3公里,路基宽度22米,双向四车道布设,两侧设置4米宽绿化带,道路等级为一级,设计时速80公里,路基为填方路基,高填方路段长3公里,全部采用重力式片石混凝土挡墙,项目工期为五个月。
由于受天气及征地拆迁工作的影响,工期缩短二十余天,在这种情况下,为确保高填方路段回填质量,经各方研究后决定采用“包砂法”进行施工,即首先完成两侧挡墙的施工,然后回填砂或砂砾,采用水压法使其密实。

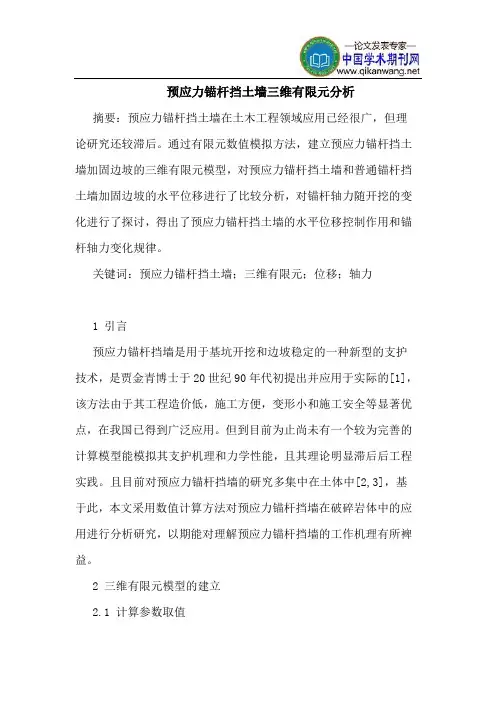

预应力锚杆挡土墙三维有限元分析摘要:预应力锚杆挡土墙在土木工程领域应用已经很广,但理论研究还较滞后。
通过有限元数值模拟方法,建立预应力锚杆挡土墙加固边坡的三维有限元模型,对预应力锚杆挡土墙和普通锚杆挡土墙加固边坡的水平位移进行了比较分析,对锚杆轴力随开挖的变化进行了探讨,得出了预应力锚杆挡土墙的水平位移控制作用和锚杆轴力变化规律。
关键词:预应力锚杆挡土墙;三维有限元;位移;轴力1 引言预应力锚杆挡墙是用于基坑开挖和边坡稳定的一种新型的支护技术,是贾金青博士于20世纪90年代初提出并应用于实际的[1],该方法由于其工程造价低,施工方便,变形小和施工安全等显著优点,在我国已得到广泛应用。
但到目前为止尚未有一个较为完善的计算模型能模拟其支护机理和力学性能,且其理论明显滞后后工程实践。
且目前对预应力锚杆挡墙的研究多集中在土体中[2,3],基于此,本文采用数值计算方法对预应力锚杆挡墙在破碎岩体中的应用进行分析研究,以期能对理解预应力锚杆挡墙的工作机理有所裨益。
2 三维有限元模型的建立2.1 计算参数取值为了使分析具有一般意义,建立理想化模型。
锚杆挡土墙高9m,墙顶为一6m宽的道路,荷载为25kpa,竖直开挖,预应力锚杆孔径为130mm,锚杆钢筋采用φ36二级钢筋,预应力锚杆长9m,其中自由段5m,内锚固段4m,初始预应力值为100kn,预应力锚杆间距为2.5m×2.5m,倾角15°。
锚杆挡墙肋柱为300mm×400mm,挡土板厚度为200mm。
岩体、挡土板和肋柱均采用solid45单元,锚杆采用三维杆单元link8单元模拟。
岩体弹性模量e=300mpa,重度为22kn/m3,粘结力c=30kpa,内摩擦角为25°,泊松比为0.35。
锚杆弹性模量e=2e5mpa,重度为78kn/m3,泊松比为0.2,根据有关参数,计算锚杆极限承载力为216kn。
混凝土弹性模量e=28000mpa,重度为25kn/m3, 泊松比为0.25。

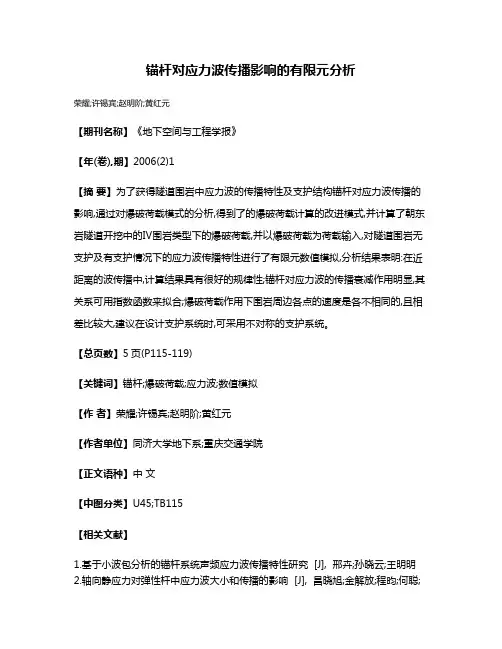

锚杆对应力波传播影响的有限元分析
荣耀;许锡宾;赵明阶;黄红元
【期刊名称】《地下空间与工程学报》
【年(卷),期】2006(2)1
【摘要】为了获得隧道围岩中应力波的传播特性及支护结构锚杆对应力波传播的影响,通过对爆破荷载模式的分析,得到了的爆破荷载计算的改进模式,并计算了朝东岩隧道开挖中的Ⅳ围岩类型下的爆破荷载,并以爆破荷载为荷载输入,对隧道围岩无支护及有支护情况下的应力波传播特性进行了有限元数值模拟,分析结果表明:在近距离的波传播中,计算结果具有很好的规律性;锚杆对应力波的传播衰减作用明显,其关系可用指数函数来拟合;爆破荷载作用下围岩周边各点的速度是各不相同的,且相差比较大,建议在设计支护系统时,可采用不对称的支护系统。
【总页数】5页(P115-119)
【关键词】锚杆;爆破荷载;应力波;数值模拟
【作者】荣耀;许锡宾;赵明阶;黄红元
【作者单位】同济大学地下系;重庆交通学院
【正文语种】中文
【中图分类】U45;TB115
【相关文献】
1.基于小波包分析的锚杆系统声频应力波传播特性研究 [J], 邢卉;孙晓云;王明明
2.轴向静应力对弹性杆中应力波大小和传播的影响 [J], 昌晓旭;金解放;程昀;何聪;
袁伟
3.激发应力波在锚杆锚固体中传播规律的实验研究 [J], 刘海峰
4.应力波在预应力锚杆内传播特性分析与工程应用 [J], 李青锋;谢雄刚;朱川曲
5.Hopkinson杆实验中弯曲杆对应力波传播的影响 [J], 肖大武;李英雷;孙钊;胡时胜
因版权原因,仅展示原文概要,查看原文内容请购买。
新建及拓宽公路路堤挡土墙受力及变形有限元分析公路路堤挡土墙是公路工程中常见的结构形式,其主要作用是支撑路堤的土体并承受来自路堤土重和交通荷载的作用。
为了保证公路路堤挡土墙的稳定性和安全性,需要对其受力和变形进行有限元分析。
首先,我们需要建立有限元模型。
根据挡土墙的几何形状和材料特性,可以选择合适的有限元单元来建立模型。
挡土墙一般为矩形或梯形,可以使用梁单元或板单元进行建模;土体可以使用弹性或弹塑性材料模型进行建模。
接下来,我们需要确定边界条件。
一般情况下,土体的底部可以视为固定边界,墙体可以视为固定边界或受限位移边界,顶部可以视为自由边界或受限位移边界。
边界条件的选择需要根据具体情况进行合理设定。
然后,我们需要给模型施加外荷载。
外荷载主要包括路堤土重和交通荷载两部分。
路堤土重可以根据土体的密度和体积计算得到;交通荷载可以根据设计标准和交通流量计算得到。
在有限元分析中,我们可以通过施加位移或力来模拟挡土墙的受力和变形。
一般情况下,挡土墙的受力主要包括水平力、竖向力和弯矩三个方向。
水平力来自于侧推土压力和交通荷载;竖向力来自于土重和交通荷载。
通过有限元分析,可以计算出挡土墙在各个方向上的受力情况。
同时,挡土墙在受力过程中会发生变形。
主要变形包括水平位移和竖向位移。
水平位移主要由挡土墙的刚度和支撑条件决定;竖向位移主要由挡土墙的压缩变形和土体的沉降决定。
通过有限元分析,可以计算出挡土墙在各个方向上的变形情况。
最后,我们需要对分析结果进行评估和优化。
根据有限元分析结果,可以评估挡土墙的稳定性和安全性,并进行必要的结构优化。
例如,根据挡土墙的受力情况,可以调整墙体的厚度或增加加筋措施;根据挡土墙的变形情况,可以采取加固措施或调整土压力的施加方式。
综上所述,新建及拓宽公路路堤挡土墙受力及变形有限元分析是保证公路工程稳定性和安全性的重要工作。
通过适当的有限元模型建立、合理的边界条件设定和准确的荷载施加,可以得到挡土墙在受力和变形过程中的详细情况,为工程设计和施工提供依据。
基于有限元分析的锚杆锁力性能研究锚杆锁力性能是岩土工程中一个非常重要、关键的问题。
在数十年的生产和科研实践中,人们通过不断的实验研究和理论分析,对锚杆锁力性能有了深刻的认识。
而近年来,随着计算机技术的不断发展和有限元分析方法的广泛应用,基于有限元分析的锚杆锁力性能研究也得到了越来越广泛的关注。
有限元分析作为一种高效、精确的计算方法,已经被广泛应用于各个领域。
在锚杆锁力性能研究中,有限元分析可以对锚杆锁力进行精确计算,预测锚杆的力学性能,并给出实用的设计和施工建议。
下面,我们将从以下几个方面探讨基于有限元分析的锚杆锁力性能研究。
一、锚杆锁力机理的概述锚杆锁力指锚杆在锚固体内的抗拉能力,也称为锚接力。
在实际工程中,锚杆的锚接力是锁定斜坡、隧道、厂房等地下建筑物的重要参数,是保证工程安全的关键因素。
锚杆锁力机理主要包括力学和渗流两个方面。
在力学方面,锚杆锁力的大小取决于锚杆本身的承载能力和锚杆固结与土体之间的协同作用。
在渗流方面,锚杆固结体与周围土体的渗透系数、渗透能力以及渗流场等因素都会影响锚杆的抗拉性能。
二、有限元分析在锚杆锁力性能研究中的应用有限元分析方法的应用为锚杆锁力性能研究提供了一条高效、精确的途径,可以通过数值模拟,预测锚杆锁力大小和锚杆力学性能,并辅助对锚杆结构的设计和施工提出合理的建议。
在有限元分析中,一般通过三维有限元模型对锚杆系统进行建模,考虑锚杆的几何形状、材料性质以及岩土体的力学特性,利用有限元方法求解出锚杆固结体内部的应力、应变、渗流场等信息,然后据此分析锚杆锁力特性和固结体稳定性。
三、有限元分析中常见的问题和解决方法在锚杆锁力的有限元分析中,常见的问题包括有限元模型精度问题、边界条件设定和分析结果的验证等。
为了解决这些问题,以下提供一些常见方法:1. 优化有限元分析模型:通过对有限元模型几何尺寸、材料参数设置等方面的优化,提高分析结果的精度和准确性。
2. 设定合理边界条件:在锚杆锁力分析中,边界条件选择会影响到锚杆锁力的精度。
三维RITSS大变形有限元方法及其在基础刺入破坏和锚板承载力问题中的应用岩土工程有限元计算一般采用增量塑性本构模型来考虑材料非线性,对几何非线性即大变形问题考虑较少。
而对于基础连续贯入或拔出、静力触探、边坡滑移和固结沉降等问题,土体失稳过程都是局部化变形形成和发展的结果,其累积塑性应变已超过小应变的界限,土体变形或结构位移对计算结果影响较大。
对于这些问题,工程中还往往要求了解土体或结构连续变形直至破坏的灾变全过程,这就需要采用考虑几何非线性的大变形数值方法进行分析。
近年来,一些学者分别采用TL、UL和ALE大变形有限元方法,分析了各种土工大变形问题。
其中,属于ALE范畴的RITSS方法是一种简便实用的大变形有限元方法,它在小变形有限元模型的基础上通过网格重剖分和应力插值技术实现大变形分析,目前已被广泛应用于模拟基础连续变形过程并取得了很好的成果。
但现有大变形数值分析相关文献多为平面应变或轴对称的二维问题,三维土工大变形分析成果报道很少。
这是因为三维大变形分析有限元实现比较复杂,比如考虑几何大变形的有限元列式推导繁琐,三维计算网格自动剖分与控制、边界变形追踪困难,以及计算规模过大导致效率低下等。
而一些实际工程问题用二维模拟难以得到精确解答,比如方形和矩形基础贯入问题、倾斜圆形和方形锚板的承载力问题以及三维锚板的上拔调节旋转问题等,都需要采用三维大变形数值方法进行分析。
因此,本文在二维RITSS大变形有限元方法的基础上,提出了一种稳定可靠的三维应力插值方法,实现了三维网格的全自动剖分,从而开发了一种能在普通微机上执行的适用于土工分析的三维大变形有限元方法3D-RITSS,并采用该方法深入分析了双层地基方形基础刺入破坏和三维锚板旋转调节这两种三维土工大变形问题,以期为工程设计提供一定依据。
另外,对于锚板承载力问题,多数文献都是针对均质土中的水平或竖直的锚板,研究锚板倾角和正常固结土非均质性对承载力影响的相关工作还不多,因此本文通过大量二维和三维小变形有限元计算分析了各种因素对倾斜锚板抗拔承载力的影响。
低温建筑技术2010年第12期(总第150期)锚杆挡土墙结构的三维有限元分析应志民(丽水市人民防空办公室,浙江丽水323000)=摘要> 锚杆挡土墙在土木工程领域应用已经很广,但锚杆挡土墙的理论研究还较滞后。
通过有限元数值模拟方法,建立锚杆挡土墙结构的三维有限元模型,模拟了锚杆挡土墙的/逆作法0施工过程。
计算结果表明:¹开挖面最大水平位移在离坡脚1/3处;º锚杆轴力体现为两端小,中间大的/抛物线0状;»随着开挖的进行,边坡的潜在破裂面向里发展,潜在破裂范围增加。
=关键词> 锚杆挡土墙;数值模拟;三维有限元;位移;轴力=中图分类号> TU311141=文献标识码>B=文章编号> 1001-6864(2010)12-0066-03锚杆挡土墙具有结构轻、施工快捷、便于施工、占地小、节省材料和劳动力、造价低、安全系数高等优点,是一种新型支挡结构,适用于墙高较高,缺乏石料的地区或挖基困难的地段,也可用于具有锚固条件的路堑墙,对地基承载力要求不高,墙高高时,可分级建造。
锚杆技术应用于土木工程已有100多年的历史。
本文通过有限元数值模拟方法,建立锚杆挡土墙加固边坡的三维有限元模型,对锚杆挡土墙/逆作法0施工过程进行模拟,分析岩体变形,锚杆轴力分布等随着锚杆挡土墙施工过程的变化规律,并与不进行锚杆挡土墙支护的情况进行比较分析。
1三维有限元模型的建立1.1计算参数取值为了使分析具有一般意义,建立理想化模型。
假设锚杆挡土墙高9m,为一路肩墙,墙顶为一6m宽的道路,竖直开挖,锚杆孔径为130mm,锚杆钢筋采用536HRB335钢筋,间距为215m@215m,锚杆倾角15b,锚杆挡墙肋柱为300mm@400mm,挡土板厚度为200mm。
岩体、挡土板和肋柱均采用SOL I D45单元,锚杆采用三维杆单元L I NK8单元模拟。
参考文献报道,岩土体采用D r ucker-Prager模型,其弹性模量E= 300M Pa,重度为22k N/m3,粘结力c=30kPa,内摩擦角为25b,泊松比为0135。
锚杆弹性模量E=2e6M Pa,重度为78kN/m3,泊松比为012。
混凝土弹性模量E= 28000M Pa,重度为25kN/m3,泊松比为0125。
1.2计算范围、边界条件的确定计算范围对计算结果的影响是比较明显的,参考以往计算经验和文献报道[3、4],取计算范围为:坡脚到左端边界的距离为开挖深度的115倍,坡脚到右边边界的距离为4开挖深度的415倍,上下边界总高为2倍开挖深度。
边界条件为:底面边界加Y方向的约束;两个侧面采用滚动支座,竖直方向没有约束,可自由滑动,产生竖向位移;前后土体不能相互挤压,模型的前后边界加Z方向的约束。
1.3三维有限元模型的建立以往对锚杆挡土墙的有限元分析多采用平面应变模型[5、6],为了使分析更符合实际条件,本文建立了三维有限元模型。
但是,如果既考虑锚杆挡墙的整体三维作用,又考虑锚杆的局部三维作用,计算量非常大,计算时间长,存在一定的困难,为简化计算,本文取一列锚杆的作用范围作为分析对象,建立的三维有限元模型主要考虑具有有限尺寸的一列锚杆对半无限薄层岩体的整体三维作用,锚杆采用杆单元进行模拟。
根据上述参数及边界条件,然后进行网格划分,建立有限元模型,模型的单元划分基本上都用了手动控制,选取六面体八节点等参单元进行划分,从而使单元形状比较规则,尽量避免相邻网格大小发生突变。
模型共采用了单元16008个,节点18792个。
1.4锚杆挡土墙/逆作法0施工过程的模拟锚杆挡土墙的施工是一个边开挖边支护的过程,在有限元计算中,对锚杆挡墙边开挖边支护的施工过程进行了模拟。
其具体步骤如下:第一步:杀死LI NK8单元,即锚杆不起作用,计算自重应力场。
第二步:开挖至-210m,杀死相应的土体单元。
第三步:开挖至-415m,同时施作挡墙至-210m,激活第一排锚杆。
第四步:开挖至-710m,同时施作挡墙至-415m,激活第二排锚杆。
第五步:开挖至-910m,同时施作挡墙至-710m,激活第三排锚杆。
第六步:施作挡墙至-910m。
第七步:加坡顶道路荷载25kN/m2。
2计算结果分析2.1加锚杆挡土墙前后开挖面水平位移的比较加锚杆挡墙前后开挖面水平位移比较见图1。
由图1可以看出,只开挖不支护时,开挖面的最大水平位移出现在离坡脚约1/3高的地方,即一般所说66应志民:锚杆挡土墙结构的三维有限元分析的/鼓肚子0现象,在这个地方岩石比较容易崩落这和文献[5]的结论是一致的。
加锚杆挡墙支护后,边坡中下部岩体的位移调整较大,开挖面的水平位移有所减少,其减小的幅度不大,最大位移比只开挖不支护的情况减小约412%,说明全长粘结式锚杆对限制破碎岩质边坡的最大水平位移效果并不明显,这主要是因为此时边坡只存在坡脚的应力集中,整体稳定性较好,而且锚杆轴力并不大,并没有很好地发挥锚杆被动加载的作用,但是加了锚杆挡墙后,可以较好地防止坡脚塑性区的岩体崩落。
2.2 加锚杆挡土墙前后开挖面岩体水平应力的比较加锚杆挡土墙前后岩体水平应力的比较如图2所示。
图中拉应力为正,压应力为负。
我们可以看出,加锚杆挡墙支护后,在开挖面附近同一点处,其水平拉应力值有所降低,压应力值有所增加,说明由于锚杆和挡墙的共同支撑作用,使边坡岩体的受力状态得到改善。
2.3 开挖面水平位移随施工过程的变化规律加锚杆挡土墙支护后,开挖面各点位移随施工过程的变化如图3所示。
第六荷载步只进行挡墙面板和肋柱的施工,按照弹塑性理论,岩体已经变形完成,该步位移和第五荷载步基本一样,因此图中没列出。
从图中可以看出,随着开挖的进行,边坡开挖面的水平位移呈逐渐增大的趋势。
第二荷载步时,由于只开挖了2m 的岩体,开挖面的水平位移较小,最大只有0124mm;第三荷载步最大水平位移为1111mm;第四荷载步最大水平位移达到2141mm;第五荷载步时,开挖已经完成,岩体的最大水平位移达到4100mm;第七荷载步,由于加了车辆荷载,水平位移进一步增大,达到4112mm 。
而且,每个荷载步,边坡开挖面水平位移的最大点基本在离开挖地面1/3高的地方,也就是呈/鼓肚子0现象。
2.4 锚杆轴力随施工过程的变化规律在锚杆挡墙施工中,如果岩体开挖后在进行锚杆挡墙施工,由于岩体变形已基本完成,后期变形较小,因此导致锚杆承受的力较小,不能很好地发挥锚杆的被动加载作用。
从理论上讲,为了更好地发挥锚杆的作用,应边开挖边支护,即采用/逆作法0施工。
本文所研究的边坡是采用全长粘结型锚杆进行支护的,全67低温建筑技术2010年第12期(总第150期)长粘结型锚杆和岩体协调变形,锚杆轴力随着施工的进行,肯定要不断的重分布。
下面列出锚杆的轴力随施工过程的变化,如图4所示,以寻求其变化的规律。
从图4可以看出,第三排锚杆的轴力最大,第一排锚杆的轴力最小,而且,随着开挖和加载的进行,每排锚杆的轴力都在增大,轴力沿锚杆全长分布不均匀,表现为两端小,中间大的/抛物线0分布,但锚杆前部的轴力一般小于尾部的轴力。
锚杆轴力最大点的位置也就是锚体剪力的中性点,通过锚杆最大轴力点作一曲线,就能得到边坡可能的滑裂面,锚杆最大轴力的位置随开挖的进行,有向远离开挖面的趋势,表明边坡潜在破裂面在向里发展,这和实际结果是符合的。
3结语(1)不管只开挖不支护边坡还是锚杆挡土墙支护边坡,开挖面水平位移都体现为/鼓肚子0现象,最大水平位移约在离坡脚1/3的地方。
(2)加锚杆挡墙支护后,改善了边坡岩体的受力状态,能减小边坡的水平位移,但并不明显,主要是此时边坡受力不大的原因。
(3)锚杆轴力随着开挖的进行,逐渐增大;锚杆轴力沿全长分布不均匀,体现为两端小,中间大的/抛物线0状。
随着开挖的进行,边坡的潜在破裂面向里发展,潜在破裂范围增加。
参考文献[1]葛立东,朱鸿冰.锚杆式挡土墙的应用[J].北京水利,1999,(1):20-22.[2]崔国庆.板肋式锚杆挡土墙在高切坡工程中的应用[J].焦作大学学报,2004,(3):111-112.[3]张鲁渝,郑颖人,赵尚毅.用有限元强度折减法进行边坡稳定分析[J].中国科学工程,2002,4(10):57-61,78.[4]宋二祥,邱跀.基坑复合土钉的有限元分析[J].岩土力学,2001,22(3):241-244.[5]刘文平,赵燕明,郑颖人.岩质边坡开挖应力与变形的有限元模拟[J].后勤工程学院学报,2004,(2):45-48.[6]王铁龙,方玉树.全长粘结型锚杆加固岩石边坡应力与变形特性数值分析[J].地下空间,2003,23(2):162-165,172.[收稿日期]2010-08-30[作者简介]应志民(1982-),男,浙江丽水人,硕士,工程师,从事地下和人防工程专业。
