人教版初中物理第十九章生活用电单元练习题

人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。

他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。

以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。

若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

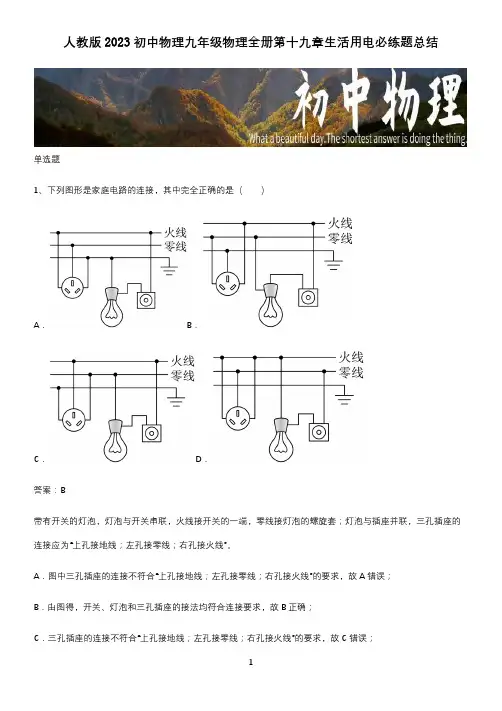

人教版2023初中物理九年级物理全册第十九章生活用电必练题总结单选题1、下列图形是家庭电路的连接，其中完全正确的是（）A．B．C．D．答案：B带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。

A．图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；B．由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；C．三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；D．开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D错误。

故选B。

2、如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．闭合开关时，人站在干燥木凳上接触B点肯定会触电C．闭合开关时，皮肤干燥的人接触C点一般不会触电D．断开开关时A、B两点都能使测电笔氖管不发光答案：CA．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；B．闭合开关时，当人站在干燥的木凳上一只手单接触B点，由于木凳绝缘，故不会形成电流，此种情况下人不会触电，故B错误；C．闭合开关时，皮肤干燥的人接触C点，不会形成电流，此种情况下人不会触电，故C正确；D．断开开关，用试电笔接触A、B两点，A与火线相连，氖管发光，B与零线相连，氖管不发光，故D错误。

故选C。

3、生活中掌握一些安全用电常识很有必要，下列做法中正确的是（）A．触摸破损电线B．爬到树上取电线上的风筝C．用干木棒拨开触电者身上的电线D．同时在一个插板上用很多电器答案：CA．触摸破损电线，非常容易发生触电事故，故A不正确；B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。

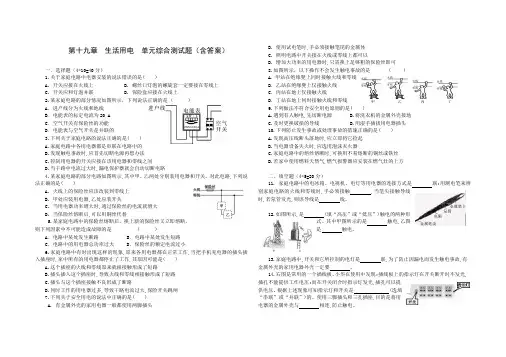

第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。

对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。

人教版九年级全册《第19章生活用电》单元测试卷（2）一.选择题（每小题3分，共36分）1．（3分）在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．（3分）如图所示，符合安全用电常识的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接地C．电线上晾衣服D．用铁棒将电线挑开3．（3分）以下涉及家庭电路中的一些做法，符合要求的是（）A．电冰箱和照明电灯是以串联方式接入电路的B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触D．电路中应尽可能选择粗的熔丝4．（3分）图中符合家庭用电安全要求的是（）A．允许最大电流6A的插座连接多个用电器B．这样用试电笔接触火线C．电冰箱用这样的插座和插头D．按这样的电路图连接插座和电灯5．（3分）亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是（）A．台灯的灯丝断了B．台灯的灯座短路C．该插座原来已短路D．台灯的插头断路6．（3分）小阳闭合开关后，发现电灯不亮，他用试电笔测试如图所示的a．b．c．d四点，只有d点发光，那么可能发生的故障是（）A．c、d之间某处断路B．电灯灯丝断了C．a、b之间某处断路D．开关处短路7．（3分）家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路8．（3分）下列做法，可能造成触电事故的是（）A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线9．（3分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大A解析：A【分析】(1)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。

(2)有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故。

(3)家庭电路中各用电器是并联的。

(4)家庭电路中电流过大的原因：短路或用电器总功率过大。

A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A正确；B．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故B错误；C．家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C错误；D．家庭电路中出现了空气开关“跳闸”，可能是短路引起的，也可能是用电器的总功率过大引起的，故D错误。

故选A。

【点睛】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。

2．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火A解析：A电路起火在救护时应首先立即切断电源，让导线中没有电流，不再发热，阻止绝缘层继续燃烧，同时也能在灭火时防止触电事故发生。

故选A。

3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路C解析：CA．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。

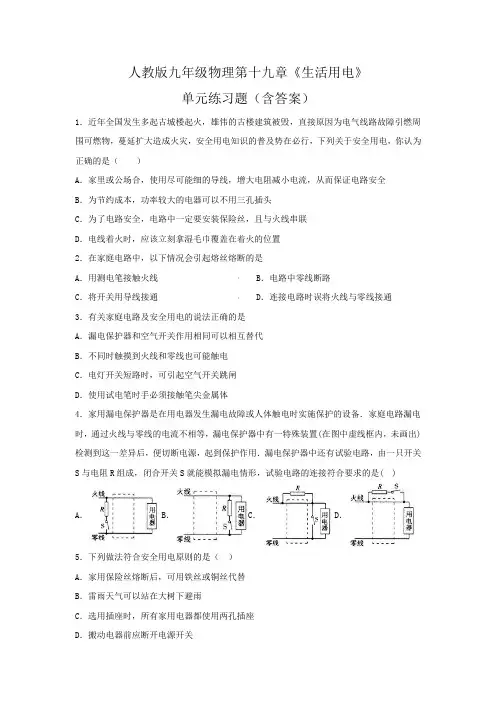

人教版九年级物理第十九章《生活用电》单元练习题（含答案）1．近年全国发生多起古城楼起火，雄伟的古楼建筑被毁，直接原因为电气线路故障引燃周围可燃物，蔓延扩大造成火灾，安全用电知识的普及势在必行，下列关于安全用电，你认为正确的是（）A．家里或公场合，使用尽可能细的导线，增大电阻减小电流，从而保证电路安全B．为节约成本，功率较大的电器可以不用三孔插头C．为了电路安全，电路中一定要安装保险丝，且与火线串联D．电线着火时，应该立刻拿湿毛巾覆盖在着火的位置2．在家庭电路中，以下情况会引起熔丝熔断的是A．用测电笔接触火线 B．电路中零线断路C．将开关用导线接通 D．连接电路时误将火线与零线接通3．有关家庭电路及安全用电的说法正确的是A．漏电保护器和空气开关作用相同可以相互替代B．不同时触摸到火线和零线也可能触电C．电灯开关短路时，可引起空气开关跳闸D．使用试电笔时手必须接触笔尖金属体4．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )A． B．C．D．5．下列做法符合安全用电原则的是（）A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6．下图所示过程发生化学变化的是（）A．A B．B C．C D．D 7．下列几种情况符合安全用电原则的是（）A．绝缘层破损的导线，仍然可以继续使用B．不用湿抹布擦拭正在工作的家用电器C．高压输电线只要不接触，就不会发生触电事故D．为了节省空间，可以将多个大功率用电器接在同一个插排上8．关于家庭电路与安全用电，下列说法正确的是( )A．家庭电路中各用电器间是串联关系B．家用电器的金属外壳不应该用导线接地C．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线会触电9．如图所示的做法符合安全原则的是A．A B．B C．C D．D 10．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以二、填空题11．在我国家庭电路的电压是______V，家中电视机、电冰箱、电灯等用电器之间的连接方式是______(选填“串”或“并”)联的．当关掉电路中的一盏电灯时，其他的电灯和用电器________受到影响（选填“会”或“不会”）．12．如图，一个三孔插座，其中有一个插孔的导线是与室外大地相连的，请把这个插孔与图中代表大地的记号E用线连起来．如果连这个插孔的导线断了，使用这个插座还能使洗衣机转动，但存在的问题是：．13．如图所示的家庭电路，火线与零线间的电压应该为________．当闭合开关，灯泡不亮，用测电笔分别测试、、三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障可能是________．（填对应的序号）（①“插座内部短路”或②“进户零线断路”或③“导线间断路”）14．一盏白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯正常发光时的灯丝电阻为_____Ω．灯泡正常发光1min，灯丝消耗的电能为_____J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为_____W．15．家庭中电风扇正常工作时电压为___V；一节干电池的电压是_______V；家里的电灯、电视、电冰箱等家用电器的连接方式是______的(填“串联”或“并联”)。

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。

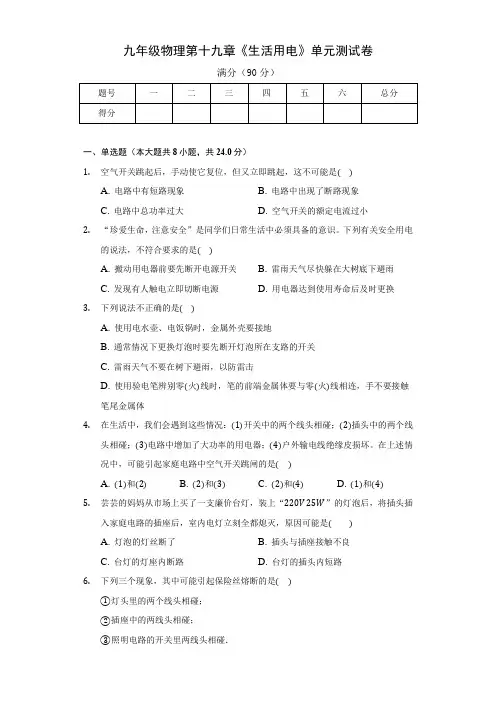

九年级物理第十九章《生活用电》单元测试卷满分（90分）一、单选题（本大题共8小题，共24.0分）1.空气开关跳起后，手动使它复位，但又立即跳起，这不可能是()A. 电路中有短路现象B. 电路中出现了断路现象C. 电路中总功率过大D. 空气开关的额定电流过小2.“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是()A. 搬动用电器前要先断开电源开关B. 雷雨天气尽快躲在大树底下避雨C. 发现有人触电立即切断电源D. 用电器达到使用寿命后及时更换3.下列说法不正确的是()A. 使用电水壶、电饭锅时，金属外壳要接地B. 通常情况下更换灯泡时要先断开灯泡所在支路的开关C. 雷雨天气不要在树下避雨，以防雷击D. 使用验电笔辨别零(火)线时，笔的前端金属体要与零(火)线相连，手不要接触笔尾金属体4.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中空气开关跳闸的是()A. (1)和(2)B. (2)和(3)C. (2)和(4)D. (1)和(4)5.芸芸的妈妈从市场上买了一支廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是()A. 灯泡的灯丝断了B. 插头与插座接触不良C. 台灯的灯座内断路D. 台灯的插头内短路6.下列三个现象，其中可能引起保险丝熔断的是()①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．A. ①②③B. ①②C. ①③D. ②③7.欢欢家的电路简化后如图所示，由该电路可知A. a线是零线，b线是火线B. 台灯和电视是串联在电路中的C. 电路中的用电器都是并联在电路中的D. 三孔插座中上边的那个孔可以不接地8.某同学家的保险丝熔断了，其原因()A. 一定是用电器的额定电压过高B. 一定是用电器的额定功率太大C. 一定是电路中某处断路D. 以上说法均不对二、填空题（本大题共6小题，共15.0分）9.教室里的各盏照明灯之间是______联的，开亮的灯越多，总电阻______。

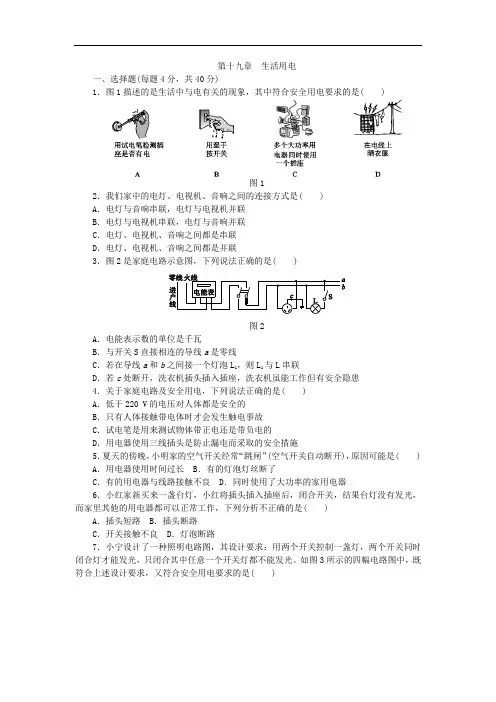

第十九章生活用电一、选择题(每题4分，共40分)1．图1描述的是生活中与电有关的现象，其中符合安全用电要求的是( )图12．我们家中的电灯、电视机、音响之间的连接方式是( )A．电灯与音响串联，电灯与电视机并联B．电灯与电视机串联，电灯与音响并联C．电灯、电视机、音响之间都是串联D．电灯、电视机、音响之间都是并联3．图2是家庭电路示意图，下列说法正确的是( )图2A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患4．关于家庭电路及安全用电，下列说法正确的是( )A．低于220 V的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．试电笔是用来测试物体带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施5．夏天的傍晚，小明家的空气开关经常“跳闸”(空气开关自动断开)，原因可能是( ) A．用电器使用时间过长 B．有的灯泡灯丝断了C．有的用电器与线路接触不良 D．同时使用了大功率的家用电器6．小红家新买来一盏台灯，小红将插头插入插座后，闭合开关，结果台灯没有发光，而家里其他的用电器都可以正常工作，下列分析不正确的是( )A．插头短路 B．插头断路C．开关接触不良 D．灯泡断路7．小宁设计了一种照明电路图，其设计要求：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。

如图3所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )图38．某同学想设计一个家庭厨房电路，现在有2000 W的电磁炉一个、800 W的微波炉一个、800 W的电饭锅一个、100 W的抽油烟机一台、10 W的节能灯四盏，设计的导线横截面积合理。

现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理( ) A．16 A B．20 AC．32 A D．40 A9．如图4所示是某家庭电路的一部分，下列说法中正确的是( )A．电冰箱接入三孔插座后电灯与电冰箱串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电图410．如图5所示是小明家的部分电路，开始时各部分工作正常。

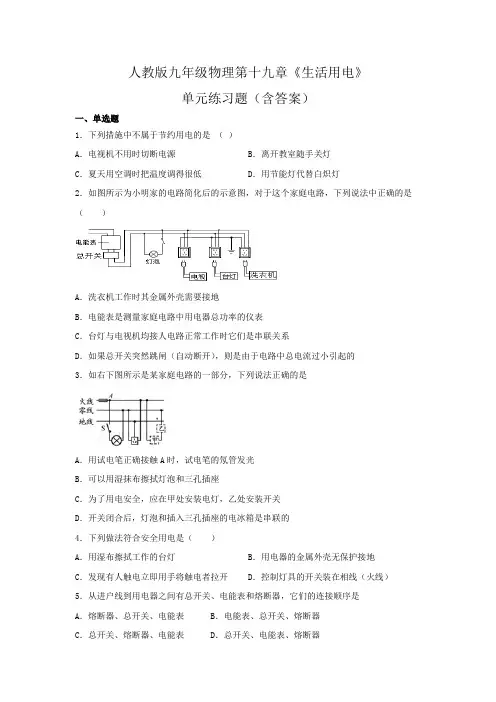

人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．下列措施中不属于节约用电的是（）A．电视机不用时切断电源B．离开教室随手关灯C．夏天用空调时把温度调得很低D．用节能灯代替白炽灯2．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（）A．洗衣机工作时其金属外壳需要接地B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均接人电路正常工作时它们是串联关系D．如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的3．如右下图所示是某家庭电路的一部分，下列说法正确的是A．用试电笔正确接触A时，试电笔的氖管发光B．可以用湿抹布擦拭灯泡和三孔插座C．为了用电安全，应在甲处安装电灯，乙处安装开关D．开关闭合后，灯泡和插入三孔插座的电冰箱是串联的4．下列做法符合安全用电是（）A．用湿布擦拭工作的台灯B．用电器的金属外壳无保护接地C．发现有人触电立即用手将触电者拉开D．控制灯具的开关装在相线（火线）5．从进户线到用电器之间有总开关、电能表和熔断器，它们的连接顺序是A．熔断器、总开关、电能表 B．电能表、总开关、熔断器C．总开关、熔断器、电能表 D．总开关、电能表、熔断器6．家庭电路中保险丝被烧断,可能的原因是( )A．电路中出现断路B．电路中某盏灯的开关接触不良C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大7．如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧．关于该实验的分析正确的是A．该实验会引起实验者触电B．该实验能说明短路带来的危害C．实验中铝箔纸只发生物理变化D．实验时用普通纸代替铝箔纸也能燃烧8．以下情况中人可能触电的是A．接触了地线B．接触了零线C．接触了火线且与大地或零线形成通路D．同时接触了零线和大地9．造成人体发生触电事故的原因是A．人体带了电 B．有电流通过了人体C．有电压加在人体上 D．通过人体的电流达到一定程度10．下列做法中，符合安全用电要求的是A．雷雨天气躲在大树底下避雨B．发现有人触电时，立即用手把人拉开C．玩耍时远离高压带电体D．用湿抹布擦拭正在发光的灯泡二、填空题11．在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为___线．给大功率用电器供电的导线，应该选择横截面积较___（选填“大”、“小”）的铜芯导线，目的是为了___．12．一节新干电池的电压为________V．家庭电路中，电冰箱与电视机是________的（填写连接方式），造成家庭电路电流过大的原因是用电器总功率过大和________．图示为太阳能飞机，它的动力装置由太阳能电池板、电动机等组成．机翼上的太阳能电池板面积较大是为了获得更多的光能，并将其转化为________能，使电动机带动螺旋桨转动，电动机的原理是________．13．如图所示，正确使用测电笔的方法是图___________。

生活用电单元练习题一．选择题1.夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光。

发生这一现象的原因可能是（）A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了2.下列符合家庭电路用电安全原则的是( )A．B．C．D．3.家庭电路中的短路是指( )A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路4.如图是家庭电路简图，两个灯泡均标有“220 V,100 W”，下面说法中不符合安全用电原则的是( )A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替5.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为( )A．可以节省一个保险盒B．与只在零线上装保险丝效果一样C．和在零线火线上都装保险丝效果一样D．为了防止保险丝熔断后插座仍与火线连通而带电6.为了确保用电安全，家中都会安装配电盘。

配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。

小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就“跳闸”了。

小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次“跳闸”。

关于发生上述现象的原因，下列猜想正确的是（）A.墙上的电源插座中的火线和零线间短路了B.插排中插座处的零线和地线接反了C.插排中插座处的零线和火线接反了D.插排中插座处的火线和地线接反了7.家中的部分电路，开始时各部分工作正常。

将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。

2023-2024学年九年级物理第19章《生活用电》综合测试卷一、选择题（每小题3分，共30分）1．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是（）A．灯泡全部都烧坏B．进户零线断路C．室内线路发生短路D．进户火线断路2．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上3．下列说法正确的是（）A．家里熔丝熔断，一定是电路超负荷运行造成的B．开关短路也会造成熔丝熔断C．使用测电笔时，手一定要与笔尖的金属电极接触D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故4．下列做法符合安全用电常识的是（）A．雷雨天在树下避雨B．用湿抹布擦发光的灯泡C．多个用电器同时工作D．将冰箱的金属外壳接地5．小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，四点氖管都发光，请你帮他分析可能发生的故障是（）A．电灯的灯丝断了B．a、d之间某处断路C．b、c之间某处断路D．b点到进户线的零线某处断路第5题图第7题图第9题图6．晚上昊昊想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作．用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（）A．插座短路B．灯座短路C．进户零线断路D．台灯灯丝熔断7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光8．下列有关生活用电常识的认识中，正确的是（）A．用电器的金属外壳不需接地B．搬动电器前，应将电源断开C．电灯的开关接在零线上D．保险丝熔断后用铜丝代替9．关于如图所示的三孔插座，下列说法正确的是（）A ．插孔a 与地线相连B ．插孔b 与地线相连C ．插孔c 与地线相连D ．插孔c 与火线相连10．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）二、填空题（每空1分，共24分）11．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L 作为“校验灯”，与熔断的熔丝并联，然后只闭合S 、S 1，若 L 发出暗红色的光（发光不正常），说明L 1 ；只闭合S 、S 2，若L 正常发光，说明L 2 ，若此时L 无反应，说明L 2 ．（选填“正常”、“短路”或“断路”）．12．家庭电路中开关和它所控制的电灯是 联；将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （填“火”、“零”或“地”）线相连，防止发生触电事故．13．小明给手机充电时，刚把充电插头插入插座，家里空气开关就跳闸了．小明猜想原因可能是插头内部 导致火线和零线相接触，从而使干路 过大，空气开关跳闸．14．在家庭电路中冰箱与空调是 （选填“并”或“串”）联的；为了安全起见，灯的开关应连接在（选填“火”或“零”）线上，为了防止雷击，高大建筑物顶端应安装 ．15．家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：① ，② ．16．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线，该灯泡正常工作一段时间后，灯丝热的发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与 有关．17．家庭电路中空气开关的作用是 ，当电路中发生短路或 时会引起空气开关跳闸．18．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 线（选填“火”、“零”或“地”）．为确保安全用电，控制用电器的开关必须安装在 线上，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与 线连接起来．借助电能表测量家庭中电吹风的额定功率，小明还需要一个工具（或器材）是 ．19．我国家庭电路的电压是 ．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为较易损坏，这是因为按动这种开关的 较小，按动需要的力较大，墙壁开关应与所控制的电灯 联．A B C D 第11题图 第16题图第19题图三、计算题（共12分）20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A 的熔丝．求：测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ（1）只有用电器R接入电路时，通过熔丝的电流为多少A．（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少A（上表电阻数据适用此人）．（3）熔丝不会“救”人命的原因是什么？四、简答题（每小题3分，共6分）21．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？22、小明同学发现洗衣机用的是三脚插头如图所示，其铭牌上标有“10A250V”字样，问：（1）其中的“10A”表示什么意思？（2）标有“E”字的插脚比其它两脚稍长一些，有什么好处？五．作图与实验探究题（共28分）23．（4分）图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第23题图第24题图24．（5分）如图所示，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路．25．（8分）利用电流的热效应，家庭电路中加入了熔丝．（1）家庭电路中的熔丝熔断，可能的原因是（填写序号）：①使用的用电器总功率过大；②拉线开关中两根导线的线头相碰了；③插座中的两根导线的线头相碰了；④灯丝烧断了．（2）熔丝是由电阻率较大、熔点较的铅锑合金制成的；同一个家庭电路中，熔丝（选填“太粗”或“太细”）容易断，理由是．26．（8分）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氛管都发光，则可能是电路的段发生（选填“断路”或“短路”）故障，站在地上的人用于直接接触f点时，他（选填“会”或“不会”）触电．27．（3分）小明家买了一台“220V1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线，组装了一个多孔的移动插座．请问：（1）这台热水器与其他家用电器之间的连接方式；（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①；②．参考答案一、选择题1、B2、A3、D4、D5、D6、B7、C8、B9、C 10、B二、填空题11、正常；短路；断路；12．串；地．13．短路；电流．14．并；火；避雷针．15．①不接触低压带电体；②不靠近高压带电体．16、D；电阻．17、保护电路；总功率过大．18、火；火；地；秒表．19、220V；甲；力臂；串.三、计算题20、解：（1）∵P=UI，∴I===5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′=8.8kΩ=8800Ω，I′= = = 0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命．答：（1）只有用电器R接入电路时，通过熔丝的电流为5；（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断．四、简答题21、答：顾客是从电功率的角度说的；微波炉的电功率较大，由公式I=可知，工作时通过的电流较大，容易使保险丝熔断，这就是顾客所说的“费电”．售货员是从电能角度说的；通常情况下，微波炉的工作时间较短，由公式W=Pt可知，微波炉消耗的电能不多，这就是售货员所说的“省电”．22、答：（1）铭牌上标有“10A250V”字样，其中的“10A”表示允许通过的最大电流为10A．（2）标有“E”字的插脚为接地线，比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．五、作图与实验探究题23、24、25、（1）①③；（2）低；太细；熔丝太细，电阻较大，故当电流相同时，根据焦耳定律可知，电阻大的产生的热量多，越容易烧断26、B；gf；断路；会．27、（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线．。

人教版初中物理九年级第十九章《生活用电》单元测试题（解析版）一、单项选择题(每题只要一个正确答案)1.家庭电路中，当进户线的前线与零线的电流不相等，且差值到达一定值时，装置在干路上的漏电维护器就会切断电路．那么以下状况能够使漏电维护器切断电路的是( )A．用电器短路B．用电器金属外壳没有接地C．正在任务的用电器总功率过大D．小孩站在地上，手接触插座上与前线相连插孔的金属体2.居民楼内的保险丝熔断了，以下说法正确的选项是( )A．一定是短路形成的B．可以用铜丝替代以免再断C．换上较粗的保险丝D．反省扫除缺点后，换上与原来相反或相差不大的保险丝3.如下图，有关测电笔的运用，以下说法正确的选项是( )A．氖管发光时测电笔接触的是零线B．运用时手可以接触测电笔的任何部位C．氖管发光时测电笔接触的是前线D．测电笔与手接触的局部都是绝缘体4.关于保险丝的运用，以下说法正确的选项是( )A．保险丝应串联在零线上B．保险丝应串联在前线上C．手头没有保险丝，可用铁丝替代保丝D．选用保险丝时，选越粗的越平安5.如下图的实验操作上正确的选项是( )A．B．C．D．6.小明家的电路简化后如下图，观察该电路，以下说法中正确的选项是( )A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的前线和零线是连通的7.某家庭电路中装置有〝220 V 10 A〞的空气开关(未画出)，如图是电路中的四种状况，图中一切用电器额外电压为220 V，开关全部闭合后，不会惹起空气开关〝跳闸〞(相当于熔丝断)的是( )A．B．C．D．8.某教学楼中有7间教室，每间装有〝220 V－40 W〞电灯6盏，装置总保险时，应选用( ) A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝9.小明的妈妈将洗衣机的插头拔出插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明剖析其中的缘由，正确的选项是( )A．总功率过大而形成保险丝熔断B．洗衣机的插头内出现短路C．插座中原来有短路D．某盏电灯出现短路10.在家庭电路中，从进户末尾要依次装置以下元器件再接用电器，其先后次第正确的选项是( )A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置11.如图，将插线板的插头拔出家庭电路的三孔插座运用时，以下说法正确的选项是( ) A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线衔接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压12.小明在家中自己入手装了一盏电灯，如下图，用测电笔去检验时会发作的是( )A．开灯后，测电笔接触A、B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光13.在家庭电路中假定发作以下三种状况：①灯座里的两个线头相碰②开关里的两线头相碰③两孔插座中的两线头相碰，其中会惹起电路中熔丝熔断的是( )A．①② B．①③ C．②③ D．①②③14.如图是家庭电路简图，两个灯泡均标有〝220 V,100 W〞，下面说法中不契合平安用电原那么的是( )A．图中甲的位置应装置电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制衔接前线的一端D．保险丝熔断后在短时间内可以用铜丝替代15.以下图是某同窗画的一间房子装置电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙二、填空题16.如下图的家庭电路，请填写图中各局部的称号：①________，②________，③________，④________，⑤________.17.在家庭电路中，当发作________缺点或电路中用电器的________过大时，均可由于干路电流过大而招致空气开关〝跳闸〞．18.家庭电路中，假设同时运用图所示的家用电器(有关数据如表)，总功率大约是________W，干路中的电流大约是________A.19.高压触电主要有：________触电、________触电．20.在装置三孔插座时，除了两个孔区分接前线和零线外，另一孔是跟________衔接．三、实验题21.看法短路的危害设计实验目的：看法短路的危害器材：高压电源(直流6 V)、开关、额外电流为1 A的保险丝、额外电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)停止实验(1)在图中，CD直接上一段保险丝，AB直接入电流表，其它局部按图所示衔接好电路．(2)当开封锁合时，灯泡________(填〝发光〞或〝不发光〞)，电流表________(填〝有〞或〝无〞)示数．(3)断开开关，在B、D直接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数动摇不变，灯泡正常发光D．电流表读数动摇不变，灯泡不亮剖析论证B、D直接入铜丝时，灯泡被短路．依据欧姆定律知道，闭合开关的瞬间，线路中的电流________，经过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相反时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度降低，这实践是我们学过的电流的________效应．四、计算题22.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同窗们在学习了电学知识后对这一现象停止了调查研讨．如图供电电源的电压一直是220 V，当用户的总功率是8.6 KW时，用户实践失掉的电压是215 V．试求：(1)此时，标有〝220 V 100 W〞的白炽灯的实践电功率是多少？剖析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，经过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(疏忽温度对灯丝电阻的影响)23.炎炎夏日即未来临，明明家新置办了一台1 kW的空调．他家原有用电器的总功率是1 020 W，电能表上标有〝220 V 10 A〞的字样．请你经过计算说明：(1)运用这台空调时，经过它的电流是多少？(2)从平安用电的角度思索，明明家的电路能否允许装置这样一台空调？答案解析1.【答案】D【解析】A、用电器短路，虽然前线和零线中的电流很大，但是相等的，所以此时保险丝会熔断，空气开关会跳闸，但破绽维护器不会跳闸，故不契合题意．B、用电器金属外壳没有接地，不惹起电路中电流的变化，所以漏电维护器不会切断电路．不契合题意．C、正在任务的用电器总功率过大，电流过大，但没有惹起前线与零线的电流不相等，所以漏电维护器还不会切断电路．不契合题意．D、小孩站在地上，手接触插座上与前线相衔接插孔的金属体，会使前线与地之间构成通路，由于小孩的阻值较小，依据欧姆定律，会形成前线与零线的电流不相等，且差值到达一定值时漏电维护器就会切断电路．契合题意．2.【答案】D【解析】A、保险丝熔断的缘由有两个：一是发作了短路，另一个是用电器总功率过大；因此A选项错误；BCD、保险丝应由电阻大、熔点低的资料制成，并且选择保险丝时，假设选择太细的保险丝，相反条件下，保险丝越细，电阻越大，发生的电热越多，很快到达细保险丝的熔点，电路将无法正常任务；假设选择太粗的保险丝，在电路中电流过大时，相反条件下保险丝越粗，电阻越小，发生的热量越小，不能到达粗保险丝的熔点，不能熔断，不能起到保险的作用；而铁丝的电阻率小、熔点高，用铁丝替代保险丝，不能在电流过大时，自动切断电路，故BC错、D正确．3.【答案】C【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是前线，氖管不发光时说明接触的是零线，故A错误，C正确．BD、运用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(假定接触那么会触电)，所以测电笔与手接触的局部是导体，故BD错误．4.【答案】B【解析】A、保险丝假定串联在零线上，当熔断时，用电器依然带电，此时还有发作触电的风险，故A错误；B、由保险丝的作用可知，保险丝必需串联在前线上，在熔断时切断电源，对电路起到维护作用，故B正确；C、铁丝的熔点高，在电流过大时不易熔断，故手头没有保险丝不能用铁丝替代保险丝，故C错误；D、越粗的保险丝，在电流过大时不易熔断，故反而越不平安，故D错误．5.【答案】A【解析】A、用测电笔来鉴别前线与零线．运用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才干在接触前线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；C、托盘天平称量物质时要左物右码，故C错；D、测量液体温度的时分，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；6.【答案】B【解析】A、开关控制灯泡时，开关与灯泡串联衔接，故A错误；B、家庭电路中各用电器并联衔接，因此灯、电视和台灯是并联的，故B正确；C、依据图示可知，各个小彩灯依次衔接，因此各个小彩灯之间是串联衔接，故C错误；D、假设插座中的前线和零线连通，那么将构成电源短路，故插座中的前线和零线不连通，故D错误．7.【答案】D【解析】A、如图的电路中有大功率用电器，且用电器较多，开封锁合容易形成总功率过大，惹起空气开关〝跳闸〞，不合题意；B、图中闭合开关后，电路发作短路，会形成电流短路，惹起空气开关〝跳闸〞，不合题意；C、图中闭合开关后，电路发作短路，会形成电流短路，惹起空气开关〝跳闸〞，不合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能任务，电源不会短路，不会惹起空气开关〝跳闸〞，契合题意.8.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以剖析四选项可知，D选项契合题意．9.【答案】A【解析】小明的妈妈将洗衣机的插头拔出插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，这是由于保险丝熔断形成的，保险丝熔断的缘由有两个，即短路和总功率过大，假定是短路的状况下，小明的妈妈只需把插头拔出插座中，保险丝就熔断了，而不会出现先是电灯变暗了，过一会儿都熄灭了的状况，所以出现该状况的缘由是由于将洗衣机接入电路后总功率过大形成的．10.【答案】B【解析】电能表的测量整个家庭消耗电能的多少，一定装置在最前面．总开关控制整个电路，为了检修电路比拟方便，要装置的电能表的前面．电路中电流过大会熔断保险丝，为了改换保险丝比拟方便，保险盒装置在总开关的前面．故B正确．11.【答案】A【解析】A、由于插线板N接零线，L接前线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线衔接，而不是与零线衔接，故B错误；C、用湿手拔插用电器的插头容易形成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】A【解析】开灯后，开封锁合，A、B两点和电路中的前线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发作，选项B不会发作；熄灯后，开关断开，B点接触前线，测电笔接触B点时，氖管会发光；A点经过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发作．13.【答案】B【解析】①灯座里的两个线头相碰，前线和零线直接接触，形成短路，电路电流过大，会惹起保险丝熔断；②开关里两线头相碰，开封锁合，电路接通，用电器正常任务，不会惹起保险丝熔断．③两孔插座中的两线头相碰，前线和零线直接接触，形成短路，电路电流过大，会惹起保险丝熔断．14.【答案】D【解析】A、家庭电路中，进户线应先进入电能表．故图中甲的位置应装置电能表，故A契合平安用电原那么；B、电灯与插座之间是并联的，这样任务时才会互不影响，故B契合平安用电原那么；C、电灯与开关应串联，且开关控制衔接前线的一端，故C契合平安用电原那么；D、保险丝熔断后假设用铜丝替代，那么不能对电路起到维护作用，故D不契合平安用电原那么．15.【答案】A【解析】依据下面的剖析对照，可以判别S1开关接错，当断开开关时，前线和灯泡还相连，接触灯泡，人会接触前线，容易发作触电事故．16.【答案】电能表总开关保险盒双孔插座用电器【解析】剖析上图不美观出：①是电能表；②是总开关；③是保险盒；④是双孔插座；⑤用电器．17.【答案】短路总功率【解析】在家庭电路中，因电流过大招致保险丝熔断或招致空气开关〝跳闸〞的缘由有：(1)电路中发作短路缺点；(2)电路中用电器的总功率过大，形成干路电流过大．18.【答案】3 520 16【解析】解：假定各用电器同时运用，那么P＝P1＋P2＋P3＋P4＋P5＋P6＝1 000 W＋500 W＋500 W＋100 W＋420 W＋1000 W＝3 520 W；家庭电路的电压为220 V，由P＝UI可知，干路中的电流I＝＝＝16 A.19.【答案】高压电弧跨步电压【解析】家庭电路中的触电，都是人体直接或直接与前线接触形成的；高压触电有两种：高压电弧触电和跨步电压触电．20.【答案】大地【解析】三脚插头对应的三孔插座中，除两个孔区分接前线和零线外，另一个孔是跟大地相衔接．21.【答案】(2)发光有(3)A很大相反正热【解析】解：停止实验(2)当开封锁合时，由图可知，这是一个正常衔接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D直接一根粗铜丝，此时灯泡被短路，电流经过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只要A契合题意；剖析论证当B、D直接入铜丝时，灯泡被短路．依据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，经过保险丝和导线的电流相反，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相反时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度降低，这实践是我们学过的电流的热效应．故答案为：22.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实践功率为P实＝＝＝95.5 W，由于P实＜P额所以灯泡亮度将变暗．(2)经过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实践功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)灯泡的额外电压和额外功率，依据R＝求出灯泡的电阻，再依据P＝求出灯泡的实践功率，依据灯泡的亮暗取决于灯泡的实践功率剖析灯泡亮度的变化．(2)依据I＝求出经过输电线的电流，依据串联电路电压特点求出输电线分得的电压，再依据欧姆定律求出输电线的电阻，最后依据W＝UIt求出在3 h内输电线上消耗的电能．23.【答案】解：(1)由P＝UI可得，运用这台空调时经过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时任务的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，一切，明明家的电路允许装置这样一台空调．答：(1)运用这台空调时，经过它的电流是4.55 A；(2)从平安用电的角度思索，明明家的电路允许装置这样一台空调．【解析】(1)依据P＝UI求出空调运用时经过的电流；(2)由电能表的参数可知正常任务电压和允许经过的最大电流，依据P＝UI求出允许家用电器同时任务的最大功率，然后与一切家用电器的总功率相比拟，然后得出答案．。

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）时间：60分钟满分：70分一、填空题（每空1分，共14分）1.炎热的夏天，人们同时使用多台空调时，常常会因为电流过大致使干路上的熔断，产生这种故障的原因是用电器的过大。

2.为安全用电，家庭电路中的空气开关应装在线上；试电笔（选填“能”或“不能”）区分零线与地线。

3.在生活中，我们可以用试电笔辨别火线和零线。

图甲、乙所示的试电笔的用法中，正确的是（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与（选填“火”或“零”）线相连。

4.试电笔是电工和家庭中常用的安全用可电测试工具。

如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。

使用试电笔时，要用手接触（选填“笔头” 或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经人体的电流（选填“较大”或“较小”），对人体没有危害。

5.家庭电路中，电灯与电视机是联的.在选择家庭电路的导线时，应该选用导线（选填“铜”或“铁”）。

在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为V。

6.如图所示是用来测量电能的仪表，这只电表此时的读数是kW⋅ℎ。

小明家有一台电饭锅，铭牌上标有“ 220V800W”的字样，某次电饭锅单独正常工作时，电能表的转盘转了600转，则此次电饭锅工作了min。

如图所示是电饭锅接线的三脚插头，其中脚与电饭锅的金属外壳相连。

二、选择题（每题2分，共16分）7.用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（）A．①②B．③④C．①④D．①②③④8.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。

下列做法符合安全用电要求的是（）A．家中多个大功率用电器可以在同一插线板上同时使用B．保险装置、插座、导线等达到使用寿命应及时更换C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭9.如图所示是现在一般标准住宅户内配电系统方框图。

人教版九年级物理第十九章生活用电单元测试含答案一、填空题（每空1分，共14分）1.小明在家看电视，突然断电，发现空气开关跳闸。

原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是（选填“导体”或“绝缘体”），使电路发生路，导致空气开关跳闸。

当有人触电时__________（选填“能”或“不能”）用潮湿的木棒去挑开电线。

2.小刚家的电能表上标有“220 V 5 A”的字样，则他家能同时使用的用电器的总功率最多不能超过 W。

TV“广而告之”栏目曾播放过一段公益广告,如图，图中的电视机与其它用电器是联连接的。

通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流，根据焦耳定律可知，干路上的电流产生过多的，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。

4.漏电保护器的作用：如果站在地上的人不小心接触线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速_____ 电路，对人体起到保护作用。

5.当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性__________(变大/变小/不变)，这是因为此时人的电阻明显(变大/变小/不变)。

人体出汗或潮湿时的电阻为200～800 Ω；人体中电流超过30 mA时将会造成生命危险。

若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为________mA。

6.为了安全起见，控制电灯的开关往往要接在灯与线之间；接大功率用电器的插座往往在通线上接一根保险丝。
