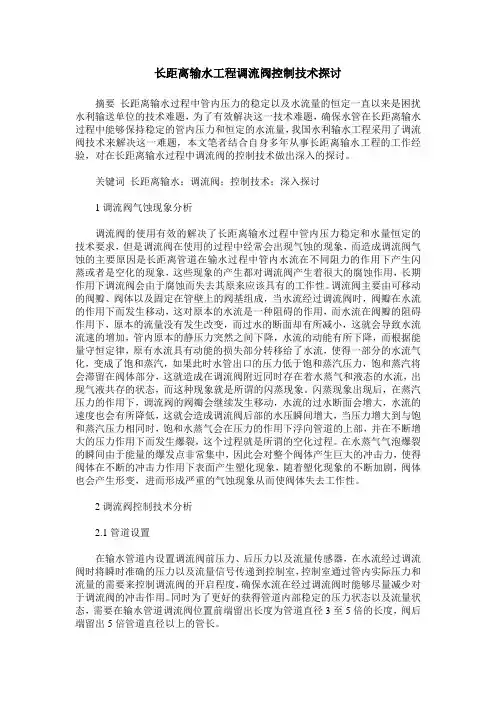

长距离输水工程调流阀控制技术探讨摘要长距离输水过程中管内压力的稳定以及水流量的恒定一直以来是困扰水利输送单位的技术难题，为了有效解决这一技术难题，确保水管在长距离输水过程中能够保持稳定的管内压力和恒定的水流量，我国水利输水工程采用了调流阀技术来解决这一难题，本文笔者结合自身多年从事长距离输水工程的工作经验，对在长距离输水过程中调流阀的控制技术做出深入的探讨。
关键词长距离输水；调流阀；控制技术；深入探讨1调流阀气蚀现象分析调流阀的使用有效的解决了长距离输水过程中管内压力稳定和水量恒定的技术要求，但是调流阀在使用的过程中经常会出现气蚀的现象，而造成调流阀气蚀的主要原因是长距离管道在输水过程中管内水流在不同阻力的作用下产生闪蒸或者是空化的现象，这些现象的产生都对调流阀产生着很大的腐蚀作用，长期作用下调流阀会由于腐蚀而失去其原来应该具有的工作性。
调流阀主要由可移动的阀瓣、阀体以及固定在管壁上的阀基组成，当水流经过调流阀时，阀瓣在水流的作用下而发生移动，这对原本的水流是一种阻碍的作用，而水流在阀瓣的阻碍作用下，原本的流量没有发生改变，而过水的断面却有所减小，这就会导致水流流速的增加，管内原本的静压力突然之间下降，水流的动能有所下降，而根据能量守恒定律，原有水流具有动能的损失部分转移给了水流，使得一部分的水流气化，变成了饱和蒸汽，如果此时水管出口的压力低于饱和蒸汽压力，饱和蒸汽将会滞留在阀体部分，这就造成在调流阀附近同时存在着水蒸气和液态的水流，出现气液共存的状态，而这种现象就是所谓的闪蒸现象。
闪蒸现象出现后，在蒸汽压力的作用下，调流阀的阀瓣会继续发生移动，水流的过水断面会增大，水流的速度也会有所降低，这就会造成调流阀后部的水压瞬间增大，当压力增大到与饱和蒸汽压力相同时，饱和水蒸气会在压力的作用下浮向管道的上部，并在不断增大的压力作用下而发生爆裂，这个过程就是所谓的空化过程。
在水蒸气气泡爆裂的瞬间由于能量的爆发点非常集中，因此会对整个阀体产生巨大的冲击力，使得阀体在不断的冲击力作用下表面产生塑化现象，随着塑化现象的不断加剧，阀体也会产生形变，进而形成严重的气蚀现象从而使阀体失去工作性。

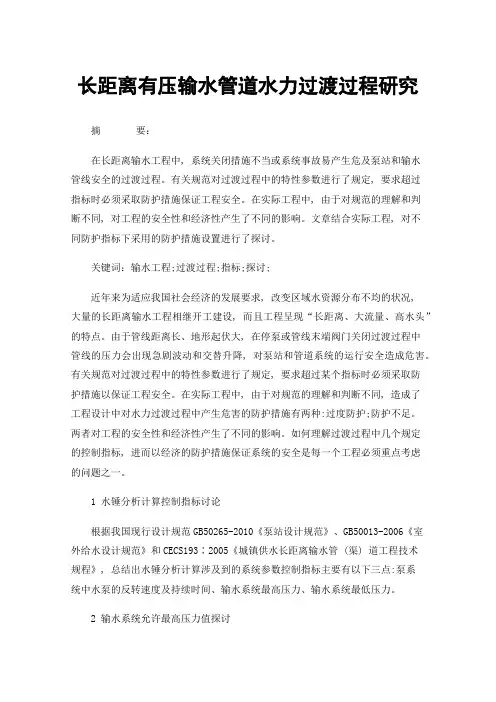

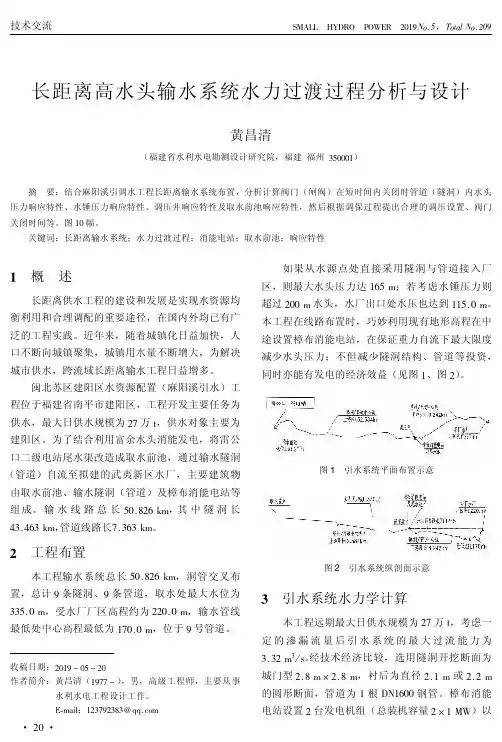

长距离有压输水管道水力过渡过程研究摘要：在长距离输水工程中, 系统关闭措施不当或系统事故易产生危及泵站和输水管线安全的过渡过程。
有关规范对过渡过程中的特性参数进行了规定, 要求超过指标时必须采取防护措施保证工程安全。
在实际工程中, 由于对规范的理解和判断不同, 对工程的安全性和经济性产生了不同的影响。
文章结合实际工程, 对不同防护指标下采用的防护措施设置进行了探讨。
关键词：输水工程;过渡过程;指标;探讨;近年来为适应我国社会经济的发展要求, 改变区域水资源分布不均的状况,大量的长距离输水工程相继开工建设, 而且工程呈现“长距离、大流量、高水头”的特点。
由于管线距离长、地形起伏大, 在停泵或管线末端阀门关闭过渡过程中管线的压力会出现急剧波动和交替升降, 对泵站和管道系统的运行安全造成危害。
有关规范对过渡过程中的特性参数进行了规定, 要求超过某个指标时必须采取防护措施以保证工程安全。
在实际工程中, 由于对规范的理解和判断不同, 造成了工程设计中对水力过渡过程中产生危害的防护措施有两种:过度防护;防护不足。
两者对工程的安全性和经济性产生了不同的影响。
如何理解过渡过程中几个规定的控制指标, 进而以经济的防护措施保证系统的安全是每一个工程必须重点考虑的问题之一。
1 水锤分析计算控制指标讨论根据我国现行设计规范GB50265-2010《泵站设计规范》、GB50013-2006《室外给水设计规范》和CECS193∶2005《城镇供水长距离输水管 (渠) 道工程技术规程》, 总结出水锤分析计算涉及到的系统参数控制指标主要有以下三点:泵系统中水泵的反转速度及持续时间、输水系统最高压力、输水系统最低压力。
2 输水系统允许最高压力值探讨2.1 对不同压力的概念认识水泵出口额定压力:指水泵出口的工作压力, 一般与泵站设计杨程或最大杨程对应的压力值相对应。
GB50265-2010中9.4.2条要求“最高压力不应超过水泵出口额定压力的1.3~1.5倍;输水系统任何部位不应出现水柱断裂”, 停泵水锤的最高压力不应超过水泵出口额定压力的1.3~1.5倍是基于系统这一特性并充分考虑了水泵结构设计的要求确定的。
长距离输水管水力过渡过程分析实例发布时间：2022-05-07T10:11:26.742Z 来源：《新型城镇化》2022年9期作者：汤凯琳[导读] 对长距离输水管道及中间加压泵站的水力过渡过程分析及管道系统阀门选择。
广西壮族自治区水利电力勘测设计研究院有限责任公司摘要：对长距离输水管道及中间加压泵站的水力过渡过程分析及管道系统阀门选择。
关键词：长距离输水管道中间加压泵站水力过渡过程分析阀门设置1、前言水力过渡过程：当供水系统从一个状态转移到另一状态，或在稳定运行时受到扰动，系统都会出现非恒定的暂态（过渡）过程，由此产生的一系列工程问题：压力水管道中的水锤现象、调压室（水位波动现象）及水泵机组转速变化和调速问题。
根据2019年最新颁布的《室外给水设计标准》(GB50013-2019)，增加了7.3长距离输水章节，要求输水管道系统对瞬态水力过渡过程进行分析。
要求采取水锤综合防护设计后的输水管道系统不应出现水柱分离，瞬时最高压力不应大于工作压力的1.3倍~1.5倍。
下面以广西省南方沿海城市某输长距离水工程为例，进行简要水力过渡过程分析。
2、项目概况及水力过程分析该案例供水工程区域地势平缓，输水量为30万m3/d，采用两根DN1800双管供水，输水距离总长为33km。
该项目水源为水库，死水位为21m，末端供水至水厂絮凝反应沉淀池，水面高程23m。
输水线路呈两端高中间低，采用先自流后加压的供水模式，加压泵站位于输水管线中间段，其中重力自流段长14km，加压段长19km。
中间加压泵站地面高程为5.0m，水泵采用由吸水井吸水的方式，泵站吸水池水压标高为12m，吸水池特征水位为：最高运行水位为9m，最低运行水位2m，正常运行水位9.0m。
泵站采用六台变频水泵，每台水泵参数一致：流量Q=552～920～1104L/s，扬程H=49～38～31m。
正常运行工况下管道压力参数详见表2第1部分。
本工程采用美国肯塔基大学Kypipe系列的TranSurge2018水锤分析软件进行模拟计算。
长距离输水管道设计中几个问题的探讨发布时间：2021-12-09T04:47:47.175Z 来源：《防护工程》2021年25期作者：闫博[导读] 随着我国工业化建设的高速发展，长距离输水管道越来越受到了人们的广泛关注，由于长距离输水管道为人们运输着各种能源，由此可见，城市积水管道的运行状态直接影响着人们的生活质量。
陕西省水利电力勘测设计研究院陕西西安 710001摘要：随着我国工业化建设的高速发展，长距离输水管道越来越受到了人们的广泛关注，由于长距离输水管道为人们运输着各种能源，由此可见，城市积水管道的运行状态直接影响着人们的生活质量。
随着城市人口的逐渐增加，能源消耗量也逐渐增多，管道的使用为能源的供给创造了良好的条件，在推动国家经济发展过程中发挥着重要作用。
因此，施工企业对于我国长距离输水管道系统的设计与施工，应该制定完善的管理方案，并且要创新工作形式，以此来不断提升其工作质量，从而尽可能满足相关工作需求。
关键词：长距离输水管道；设计；探讨引言为了能够进一步保障输水系统布局的合理性，就需要结合城市多方面的实际发展因素，并且要重视输水管道的建设质量，将其在城市发展过程中的辅助作用充分发挥出来，为城市居民的生活质量提供可靠的保障。
同时，相关设计人员还应该具备专业的技术水平以及综合素质，认真严谨地对待资深的工作，从而确保输水管道布置设计的合理性。
鉴于此，本文就长距离输水管道设计要点及技术展开探讨，以期为相关工作起到参考作用。
1长距离输水管道设计的重要意义随着我国城市的快速发展，推进了时代的进步，城市的各项功能也得到了全面扩展，在此现状下，各种输水管线也越来越复杂，因此，增加了城市输水管道重复开挖的几率，这种现象不仅对日常交通安全和秩序产生了影响，同时还增加了工程费用。
因此，工程设计工作的开展必须做到科学规划，严格遵循设计文件开展施工作业，以便顺应城市的建设和发展需要。
输水管道作为工程中的重要内容，和城市日常运转息息相关，工作人员应该在满足工程项目建设工期以及建设质量的基础之上，结合输水管道以及周边其他设施开展设计工作。
长距离输水管线安全供水技术的探究摘要：在现代经济社会发展推动下，长距离输水管线的运行要求不断提升，对安全供水技术的优化运用提出了更高要求，理应总结安全供水实践经验，优化完善供水成效。
下文阐述了长距离输水管线安全供水的重要性，对安全供水技术的主要内容进行分析，并从停泵水锤防护技术、穿越重要交通节点时的管道防护措施等角度，探究了长距离输水管线安全供水技术的应用路径。
关键词：长距离输水管线；安全供水；难点问题；技术方法伴随供水用水需求的持续提升，对传统技术条件下的长距离输水管线构成了安全考验。
当前形势下，需全面了解长距离输水管线的基本工况特点，创新安全供水技术方式方法，强化供水过程控制，以全面保障输水管线安全运行状态。
1长距离输水管线安全供水的重要性水资源是现代经济社会发展的关键资源，是保障社会生产生活秩序稳定的基本载体，只有结合现代经济社会发展规律，强化输水管线安全供水控制，才能有效保障水资源在不同空间范围内的有效转移，确保安全供水状态，实现水资源既定价值。
对于长距离输水管线而言，其所面临的安全干扰因素种类相对繁多，安全供水技术的应用控制难度相对较大，需要强化对专业技术方法的优化运用。
长期以来，国家相关部门高度重视长距离输水管线安全供水技术的优化创新，在供水状态安全监测、安全供水技术成效评价、输水管线运营使用[1]等方面制定了诸多具有导向性的政策策略，为全面提升长距离输水管线安全供水状态提供了基础遵循，破解了以往技术条件下的诸多难题。
但在部分主客观条件影响下，当前长距离输水管线安全供水技术水平尚有较大提升空间，需要总结探索，形成规律性方法。
2安全供水技术的主要内容2.1稳态运行压力布局合理性控制长距离输水管线受自然条件与人为条件的影响相对显著，其稳态运行压力布局往往存在诸多不确定性因素干扰，需要在安全供水技术应用中对其进行合理控制，以持续化、稳定化、连续化的方式提升稳态运行水平。
部分长距离输水管线需穿越多种不同类型的地理环境，地形地势地貌条件相对复杂，加之工程项目建设等人为影响，其稳态运行压力状态往往会被打破，影响管线使用寿命和性能等，甚至出现运行故障等问题，需进一步采用减压阀与调压井等装置进行调节。
长距离输水管道水力计算公式的初探在输水工程施工过程中，水流从管道经过时造成的水力损失是一个需要重点解决的问题，使用公式的合理性直接影响到设计方案的合理性及经济性，同时对水锤防护和泵型选择具有重要意义，基于此本文对长距离输水管道水力计算公式的选用进行探讨。
标签：长距离输水管道水力计算公式1长距离输水管道水力计算的公式长距离输水管道一般根据均匀流进行水力计算，当前主要使用的公式有：（1）谢才公式：V=C■（2）达西公式：hf=λ■■（3）海澄威廉公式：hf=■在公式中，沿程损失为hf，单位为m，管道长度为l，单位为m，沿程阻力系数为λ，管道计算内径为d，单位为m，重力加速度为g，单位为m/s2，谢才系数为C，水力坡降为i，水力半径为R，管道流量为Q，m3/s，流速为v，m/s。
海澄威廉系数为Ch。
在以上三个公式中，对于明渠水力和管道使用谢才公式和达西公式比较适用，由于海澄威廉公式对参数造成比较少，在计算管网系统时使用的比较多。
2选择的管道材料对计算公式造成的影响由于管道材质不同和工艺不同，管道表面的粗糙程度差异性较大。
长距离输水过程中，管道越粗糙，管道输送时产生的能耗就越大。
工程设计过程对于直径相同但是粗糙程度不同的管道，相同流速下管道中的水处于的紊流状态是不同的，当水流状态超过了使用的水力计算公式的适用范围，就会提高计算误差，而这一误差的出现会导致无法预计的后果出现。
大多数的管材使用达西公式进行计算，只有混凝土管道建议使用谢才公式。
新版《室外给水设计规范》中，将舍维列夫公式的有关条文取消，只是笼统的对达西公式进行使用，没有明确指出计算λ值时需要使用的经验公式，考虑到舍维列夫公式是在就铸铁管和旧钢管的基础上建立起来的，当前使用的铸铁材料或钢质管道通常会对管道的内壁进行防腐处理，经过处理后的钢管内壁比较光滑，摩擦力很小，如果仍然使用维列夫公式进行计算就会出现比较大的误差，所以对这些管道进行计算时，使用舍维列夫公式并不合适。

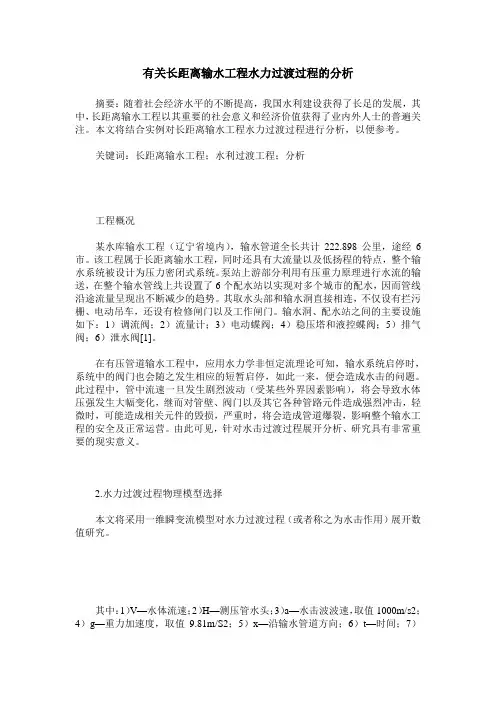

有关长距离输水工程水力过渡过程的分析摘要：随着社会经济水平的不断提高，我国水利建设获得了长足的发展，其中，长距离输水工程以其重要的社会意义和经济价值获得了业内外人士的普遍关注。
