电机拖动及其控制技术复习题

电机与拖动--复习题---计算题1.一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=57.5Ω，电枢电阻Ra=0.1Ω，不计电枢反应和磁路饱和。

现将这台电机改为并励直流电动机，把电枢两端和励磁绕组两端都接到220V的直流电源上，运行时维持电枢电流为原额定值，试求电动机的下列数据：（1）转速n；（2）电磁功率；（3）电磁转矩。

2.某三相变压器容量为500kV·A，Y，yn联结，电压为6300/400V，现将电源电压由6300V改为10000V，如保持低压绕组匝数每相40匝不变，试求原来高压绕组匝数及新的高压绕组匝数。

3.他励直流电动机的数据为：P N=30kW ，U N=220V，I N=158.5A，n N=1000r/min，Ra=0.1Ω，T L=0.8T N，求:（1）电动机的转速;（2）电枢回路串入0.3Ω电阻时的稳态转速；（3）电压降至188V时，降压瞬间的电枢电流和降压后的稳态转速；（4）将磁通减弱至80%ΦN时的稳态转速。

4.一台三相变压器, SN=750kV·A，U1N/U2N=10000/400V，Y，yn联结，ƒN=50Hz,在低压侧做空载试验，测得数据为：U0=400V,I0=60A,P0=3800W；在高压侧做短路试验，测得数据为：US=440V，IS=43.3A，PS=10900W。

试求：(1)以高压侧为基准的“T”形等效电路参数（要求画图）；当额定负载且功率因数cosφ2=0.8（滞后）时的二次端电压。

5.他励直流电动机的数据为：P N=7.5kW，U N=110V，I N=85.2A，n N=750r/min，Ra=0.13Ω，如采用三级起动，最大起动电流限制为2I N，求:各段起动电阻。

6.一台直流发电机的额定容量PN=17kW，额定电压UN=230V，额定转速nN=1500r/min，极对数p=2，电枢总导体数N=468，连成单波绕组，气隙每极磁通φ=1.03×10-2Wb，求：（1）额定电流；（2）电枢电动势。

《电机及拖动》复习题1、单叠绕组的支路数与电机的极数相等2、并励直流发电机自励建压的条件是主磁路存在剩磁 ;并联在电枢两端的励磁绕组极性要正确 ;使励磁电流产生的补充磁通方向与剩磁磁通方向相同 ; 励磁回路的总电阻必须小于临界电阻。

3、直流发电机的绕组常用的有叠绕组）和（波绕组两种形式，若要产生大电流，绕组常采用叠绕组。

4、直流电机电枢导体中的电势和电流是交流5、直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向相同。

6、直流电机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中线时，电动机产生交磁性质的电枢反应，其结果使气隙磁场产生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转方向偏移。

7、直流电机的励磁方式有他励、并励、串励和复励四种形式。

8、直流发电机的额定功率是指线端输出的电功率9、单波绕组的支路数是 210E a〈U 时为电动机状态，当E a〉U 时为发电机状态。

11、直流电机电枢绕组的感应电势与电机的转速成12、单迭和单波绕组，极对数均为p时，并联支路数分别是2p ，2 。

13、直流电机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。

14、直流电机的电磁转矩与电枢电流成正比15、并励直流发电机正转时能自励，反转时不能自励。

16、直流电动机弱磁调速，理想空载转速变大，机械特性曲线的斜率变软。

17、他励直流电动机的固有机械特性是指在 U=UN、φ=ΦN ，R=Ra条件下， n 和Tem 的关系。

18、拖动恒转转负载进行调速时，应采降压或电枢回路串电阻调速方法，而拖动恒功率负载时应采用弱磁调速方法。

19、直流电动机不能20、直流电动机一般采用在电枢回路中串电阻和降压的方法起动，起动电流限制为额定电流的 1.5～2.0。

21、直流电动机的起动方法有降压起动和电枢回路串电阻起动。

22、在电枢回路中串电阻调速，理想空载转速不变，机械特性曲线的斜率增大。

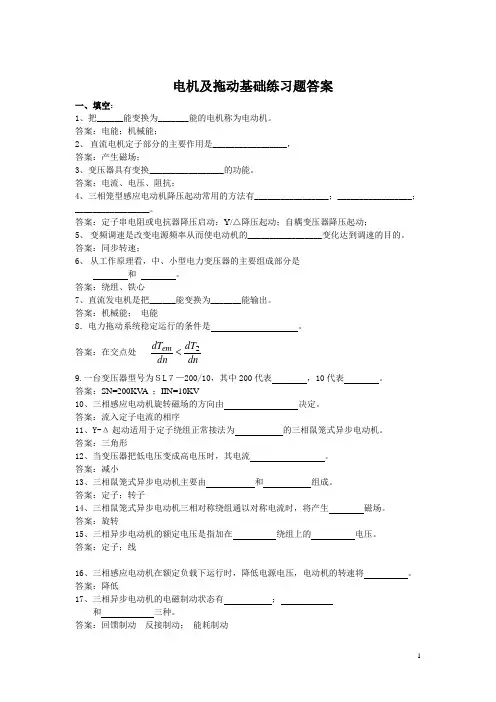

电机及拖动基础练习题答案一、填空：1、把______能变换为_______能的电机称为电动机。

答案：电能；机械能；2、 直流电机定子部分的主要作用是_________________，答案：产生磁场；3、变压器具有变换_________________的功能。

答案：电流、电压、阻抗；4、三相笼型感应电动机降压起动常用的方法有_________________；_________________；_________________。

答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动；5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答案：同步转速；6、 从工作原理看，中、小型电力变压器的主要组成部分是 和 。

答案：绕组、铁心7、直流发电机是把______能变换为_______能输出。

答案：机械能； 电能8．电力拖动系统稳定运行的条件是 。

答案：在交点处 dndT dn dT em 2 9.一台变压器型号为ＳL ７—200/10，其中200代表 ，10代表 。

答案：SN=200KV A ；IIN=10KV10、三相感应电动机旋转磁场的方向由 决定。

答案：流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。

答案：三角形12、当变压器把低电压变成高电压时，其电流 。

答案：减小13、三相鼠笼式异步电动机主要由 和 组成。

答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生 磁场。

答案：旋转15、三相异步电动机的额定电压是指加在 绕组上的 电压。

答案：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将 。

答案：降低17、三相异步电动机的电磁制动状态有 ；和 三种。

答案：回馈制动 反接制动； 能耗制动18、三相异步电动机的电磁转矩T em 与电源电压U1的关系是。

电力拖动自动控制系统复习题一、填空题1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M统）、直流斩波器与脉宽调制变换器（PWM）。

2. 转速、电流双闭环调速系统的起动过程特点是饱与非线性操纵、准时间最优操纵与转速超调。

3. 交流异步电动机变频调速系统的操纵方式有恒磁通操纵、恒功率操纵与恒电流操纵三种。

4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。

5. 相异步电动机的数学模型包含：电压方程、磁链方程、转矩方程与运动方程。

6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。

7. 常见的调速系统中，在基速下列按恒转矩调速方式，在基速以上按恒功率调速方式。

8. 调速系统的稳态性能指标包含调速范围与静差率。

9. 反馈操纵系统的作用是：抵抗扰动，服从给定。

10. VVVF操纵是指逆变器输出电压与频率可变的操纵11、转速、电流双闭环调速系统当中，两个调节器使用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。

12、直流斩波器的几种常用的操纵方法：①T不变，变ton——脉冲宽度调制（PWM）；②ton不变，变T——脉冲频率调制（PFM）；③ton与T都可调，改变占空比——混合型。

13、转速、电流双闭环系统，使用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。

14. 各类电力拖动自动操纵系统都是通过操纵电动机转速来工作的。

15. V-M系统中，使用三相整流电路，为抑制电流脉动，可使用的要紧措施是设置平波电抗器。

16、在单闭环调速系统中，为了限制全压启动与堵转电流过大，通常使用电流截止负反馈。

17、在α＝β配合操纵的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。

18、使用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱与、饱与、退饱与三种状态。
