连供系统原理及安装方法

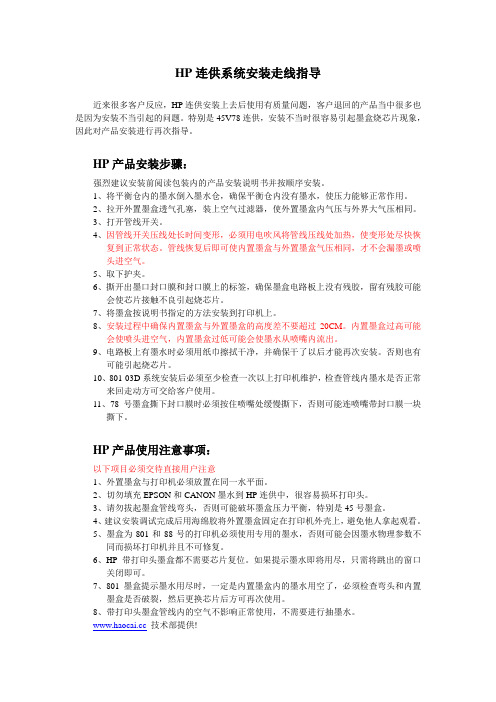

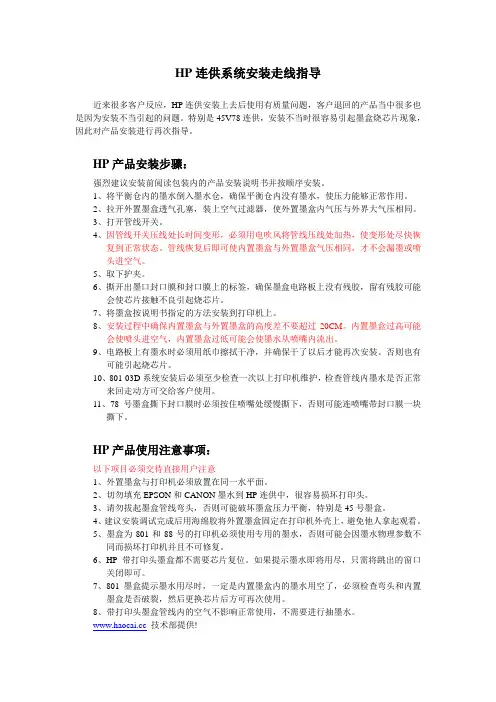

HP连供系统安装走线指导近来很多客户反应，HP连供安装上去后使用有质量问题，客户退回的产品当中很多也是因为安装不当引起的问题。

特别是45V78连供，安装不当时很容易引起墨盒烧芯片现象，因此对产品安装进行再次指导。

HP产品安装步骤：强烈建议安装前阅读包装内的产品安装说明书并按顺序安装。

1、将平衡仓内的墨水倒入墨水仓，确保平衡仓内没有墨水，使压力能够正常作用。

2、拉开外置墨盒透气孔塞，装上空气过滤器，使外置墨盒内气压与外界大气压相同。

3、打开管线开关。

4、因管线开关压线处长时间变形，必须用电吹风将管线压线处加热，使变形处尽快恢复到正常状态。

管线恢复后即可使内置墨盒与外置墨盒气压相同，才不会漏墨或喷头进空气。

5、取下护夹。

6、撕开出墨口封口膜和封口膜上的标签，确保墨盒电路板上没有残胶，留有残胶可能会使芯片接触不良引起烧芯片。

7、将墨盒按说明书指定的方法安装到打印机上。

8、安装过程中确保内置墨盒与外置墨盒的高度差不要超过20CM。

内置墨盒过高可能会使喷头进空气，内置墨盒过低可能会使墨水从喷嘴内流出。

9、电路板上有墨水时必须用纸巾擦拭干净，并确保干了以后才能再次安装。

否则也有可能引起烧芯片。

10、801-03D系统安装后必须至少检查一次以上打印机维护，检查管线内墨水是否正常来回走动方可交给客户使用。

11、78号墨盒撕下封口膜时必须按住喷嘴处缓慢撕下，否则可能连喷嘴带封口膜一块撕下。

HP产品使用注意事项：以下项目必须交待直接用户注意1、外置墨盒与打印机必须放置在同一水平面。

2、切勿填充EPSON和CANON墨水到HP连供中，很容易损坏打印头。

3、请勿拔起墨盒管线弯头，否则可能破坏墨盒压力平衡，特别是45号墨盒。

4、建议安装调试完成后用海绵胶将外置墨盒固定在打印机外壳上，避免他人拿起观看。

5、墨盒为801和88号的打印机必须使用专用的墨水，否则可能会因墨水物理参数不同而损坏打印机并且不可修复。

6、HP带打印头墨盒都不需要芯片复位。

一步步教你安装连供确定打印机工作状态良好以后，就可以开始改装连供系统了。

这里我们以HP D2368为例，来逐步演示如何改装连供。

HP D2368 价格比较低廉，但是购买时商家“热情提示”—不可以改装连供。

考虑到300元的低价，我决定还是买回来，尝试一下改造的可能。

选购连供套装在电子市场询问了一下空的连供套装，四色的要70元左右。

在网上查了一下，6色的自动恒压的连供系统只要29元，就是它了！同时还购买了10ml装的四色墨水。

巧妇也需有米，这样就为改装做好了前期准备。

当然也有玩家采用输液管，加上一些小瓶子自己DIY连供系统。

这就是见仁见智了，首先输液管太粗，容易导致打印头漏墨浪费，同时也不利于今后的维护。

综合考虑之下，笔者还是选择了现成的自动恒压连供套装。

墨盒的改造所谓的连供系统，包括了墨盒、导管和外部储墨盒三个部分。

而且这三个部分是连成一体的，当墨盒的喷头在消耗墨水的时候，利用虹吸原理，墨水从外部储墨盒经过导管源源不断地流入墨盒，保证喷头的连续正常工作。

中间任何一个环节都不可以漏气，否则就不能保证墨水的连续供给。

从这个角度出发，我们先来看如何改装墨盒。

扩孔首先需要利用3.5mm钻头扩孔，扩孔时要保证是垂直钻入。

一般来说816黑色墨盒只有一个透气孔，817彩色墨盒有三个透气孔。

扩孔完成以后安装硅胶圈。

整理导管接下来的一步很关键，就是整理导管的长度。

这一步往往很多人都忽略，其实这是非常有必要的。

因为墨盒上的透气孔的位置不是水平排列的，而导管的长度却是一样的。

如果不调整导管的长度，就会现在导管多余部分的突起，为合理走线带来困难，阻碍打印机墨车的正常运动，导致改装失败，这也是该款打印机号称不能改装连供的很重要的一个原因。

首先选定一个导管的走线方向。

假设导管从右边进入打印机，在墨盒上面弯曲以后，从墨盒的左上方进入墨盒的透气孔。

按照这个方向，我们来调整导管的长度。

由于这里笔者选用的是6色连供套装(方便以后升级成六色照片打印)，所以有6个导管，黑色的和其中两个导管分配给816墨盒(有两根导管暂时空闲)。

连续供墨系统使用说明安装方法以及常见问题从理论上说，所有的喷墨打印机都可以使用连续供墨，但是受到一些打印机自身条件的限制和目前连续供墨套件开发及适应范围的限制，所以连续供墨目前还是主要集中在EPSON(爱普生)的所有型号中。

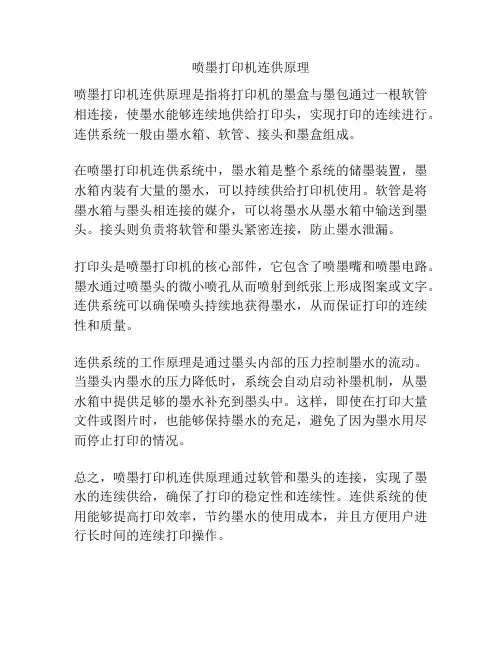

就原理上讲，喷墨打印机连续供墨是利用打印机的墨盒在打印中向喷头源源不断地输送墨水的同时，墨盒内也需要自动吸入同等容量空气补充平衡的这一现象，将从墨盒通气孔补充进入的空气改为补充进入墨水。

这样，墨盒输送到喷头多少墨水就及时补充多少墨水进入。

这个补充墨水是通过软管连接到打印机外的墨水大容器上，这样就达到打印机内的墨盒始终有足够量的供打印的墨水。

喷墨打印机连续供墨就是利用上面这一原理制造出的一个组件,也称为连续供墨系统，主要由四个部分组成。

1、外墨桶。

打印机外面存放墨水的大容器我们把它叫做外墨桶。

目前主要是以相应的塑料材料注塑的盒子为主。

外墨盒放置高度一般和打印机放在同一平面，要求墨水液面略低于打印机喷嘴（千万不能高于打印机喷嘴过多，否则压力过大，墨水会通过打印头流进打印机内部废墨仓里），故一般外墨盒做得宽大但是不高。

2、排管和排管支架（包括排管夹）。

外墨盒通过软管向打印机输送墨水，按照打印机使用的颜色数将各色软管粘为一排，称为排管，4色打印机就使用4排管，6色打印机使用的就是6排管。

排管的两边，一头接外墨盒，一头接内墨盒，为了保证打印机中墨车的正常运动，就需要用排管支架或者夹子来固定排管。

固定排管的支架有的采用横式、有的采用竖式，也有的直接使用夹子。

排管采用含硅胶的软管，富有弹性、不易老化，一般不会出现问题。

3、内墨盒。

连续供墨系统中，为了和打印机的外墨盒区别，将打印机内部装入墨车的墨盒称为内墨盒。

内墨盒有原墨盒和专用墨盒。

原墨盒指原厂墨盒和通用墨盒通过改造作为连续供墨的内墨盒，专用墨盒指专门针对连续供墨而制造的墨盒，主要有无绵墨盒、墨囊等。

目前采用无绵墨盒居多。

使用专用墨盒可以在出厂的时候将排管和外墨盒整体连接好，装满墨水，用户直接安装即可。

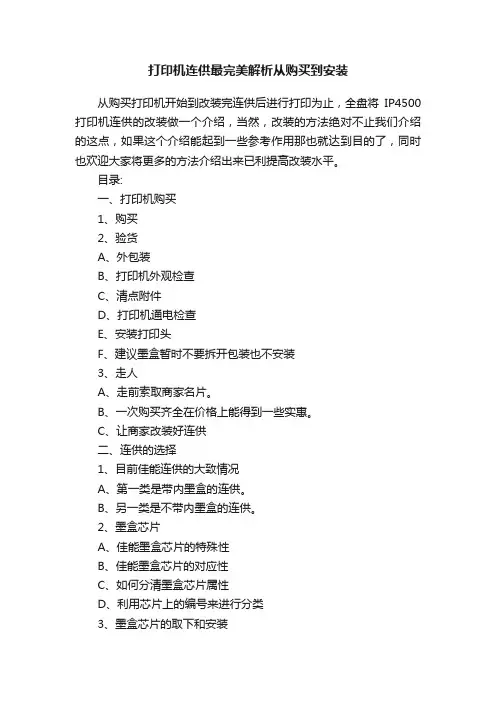

打印机连供最完美解析从购买到安装从购买打印机开始到改装完连供后进行打印为止，全盘将IP4500打印机连供的改装做一个介绍，当然，改装的方法绝对不止我们介绍的这点，如果这个介绍能起到一些参考作用那也就达到目的了，同时也欢迎大家将更多的方法介绍出来已利提高改装水平。

目录:一、打印机购买1、购买2、验货A、外包装B、打印机外观检查C、清点附件D、打印机通电检查E、安装打印头F、建议墨盒暂时不要拆开包装也不安装3、走人A、走前索取商家名片。

B、一次购买齐全在价格上能得到一些实惠。

C、让商家改装好连供二、连供的选择1、目前佳能连供的大致情况A、第一类是带内墨盒的连供。

B、另一类是不带内墨盒的连供。

2、墨盒芯片A、佳能墨盒芯片的特殊性B、佳能墨盒芯片的对应性C、如何分清墨盒芯片属性D、利用芯片上的编号来进行分类3、墨盒芯片的取下和安装A、首先要保证墨盒芯片是好的。

B、芯片的取下4、使用原装墨盒来作为连供内墨盒逐渐成为主流A、兼容墨盒B、使用原装墨盒来作为连供内墨盒在稳定上有一定保障5、墨水A、好墨水难求B、墨水方面目前很少有被公认的牌子更没有名牌产品。

C、首先要选购适合佳能打印机使用的墨水D、文字黑色最好用颜料墨6、佳能IP4500打印机连供的基本要求A、外墨盒。

B、墨水管线C、管线支架D、管线弯头和密封圈三、连供改装前的走线练习1、材料准备2、达到目的A、管线放打印机左面还是右面好；B、管线支架的具体放置位置；C、管线支架如何固定、D、通过推动墨车左右移动来检查走线是否合理。

3、具体步骤A、移动墨车出来B、把管线临时固定在墨车把手上面。

C、找到固定管线支架的具体位置D、打印机上盖的传感开关用胶塞压下E、检查走线是否合理四、去掉打印机上盖影响连供走线的部位1、影响连供走先线的具体位置。

2、原装墨盒与上盖下垂部位的空间3、需要取下打印机上盖来去除下垂的部份4、取下打印机上盖的步骤A、取下进纸板两侧装饰板B、撬开打印机上部和底部卡扣以便取下两端外壳C、取下打印机上壳5、去掉打印机上盖影响连供走线的下垂部位五、原装墨盒通气口（孔）的处理1、没有开封使用的原装墨盒密封条的处理2、开封使用过的原装墨盒通气孔的处理A、对撕掉了密封条位置的地方进行密封B、直接对墨盒通气孔密封六、原装墨盒与墨水管线连接位置和处理1、墨盒后仓与墨水管线连接2、后仓与墨水管线连接的具体位置七、安装前将外墨盒和内墨盒通过管线连接起来1、调整管线端的长短A、排列墨盒。

连续供墨系统与使用方法连续供墨系统与使用方法!一、外盒内部结构与原理：1、材料与外观：进口PP，与原装墨盒材料完全相同，有全透明和半透明（白色磨沙）2种，我们第一批采用半透明（白色磨沙）。

2、平衡装置：将平衡装置与外盒融为一体，并分成6个小仓，就算在运输或搬动过程中或倒放，墨水也不会进入平衡仓而使平衡破坏，（请下面的摇晃测试）。

3、通气装置：采用墨盒通气弯路设计，保证通气完全畅通，由于空气是通过几道弯路进入外盒内部，并且通气仓和墨水仓隔离，防止了灰尘直接和墨水接触。

4、墨水仓：采用墨盒内部结构，将墨水仓分成7格，使的墨水出墨流量得到更好的控制和平衡。

5、加墨：配有加墨小漏斗，不会弄脏你的手，而且加墨更加方便。

6、本系统采用最新技术的无海绵墨盒（我们论坛有过介绍）作为引导墨盒，使供墨系统根据稳定和长久使用。

二、系统散件的安装。

1、将插销分别插入外盒的上下2个孔中，在将外盒压紧。

2、将管线用弯头分别与外盒底部的出墨口和墨盒的进墨孔连接好。

3、将小漏斗插入外盒加墨孔（外盒顶部较大的那个孔），直接将墨水倒入外盒中。

（注意：因为第一次使用前，我们已经将通气孔用膜（黄色）封好，所以可以直接加墨水。

使用后再加墨水的时候，由于通气孔的膜已经撕掉，所以再加墨水的时候要用通气孔塞子将通气孔塞紧，要不内部平衡原理失败。

）4、将所有颜色的墨水倒入1/2处。

5、将抽真空管子插入加墨口抽真空向无海面墨盒加墨（详细介绍我们在无海绵墨盒介绍里讲过），没有真空泵，可以直接在墨盒的出墨口用注射器将墨水从外盒抽进墨盒。

6、将外盒的墨水倒满，完成。

（由于外盒刚抽完真空，所以拍照的时候外盒壁上有点气泡，放置一会儿会自动消失的）四、使用注意事项：1、安装到打印机后，在使用前撕掉通气孔上的黄色封条（和使用墨盒是一样的），露出通气孔2、2次加墨，一定要用塞子把通气孔塞紧后，再倒墨水进去。

3、长期不使用或者需要搬动打印机和连续供墨时，请将通气孔塞好塞子。

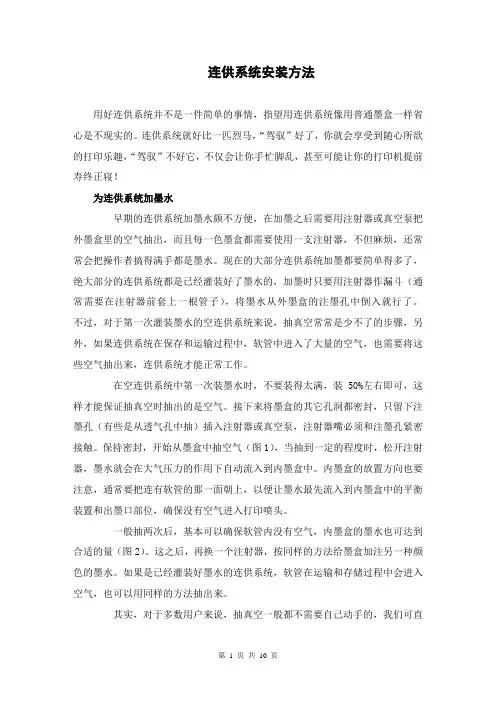

连供系统安装方法用好连供系统并不是一件简单的事情，指望用连供系统像用普通墨盒一样省心是不现实的。

连供系统就好比一匹烈马，“驾驭”好了，你就会享受到随心所欲的打印乐趣，“驾驭”不好它，不仅会让你手忙脚乱，甚至可能让你的打印机提前寿终正寝！为连供系统加墨水早期的连供系统加墨水颇不方便，在加墨之后需要用注射器或真空泵把外墨盒里的空气抽出，而且每一色墨盒都需要使用一支注射器，不但麻烦，还常常会把操作者搞得满手都是墨水。

现在的大部分连供系统加墨都要简单得多了，绝大部分的连供系统都是已经灌装好了墨水的，加墨时只要用注射器作漏斗（通常需要在注射器前套上一根管子），将墨水从外墨盒的注墨孔中倒入就行了。

不过，对于第一次灌装墨水的空连供系统来说，抽真空常常是少不了的步骤，另外，如果连供系统在保存和运输过程中，软管中进入了大量的空气，也需要将这些空气抽出来，连供系统才能正常工作。

在空连供系统中第一次装墨水时，不要装得太满，装50%左右即可，这样才能保证抽真空时抽出的是空气。

接下来将墨盒的其它孔洞都密封，只留下注墨孔（有些是从透气孔中抽）插入注射器或真空泵，注射器嘴必须和注墨孔紧密接触。

保持密封，开始从墨盒中抽空气（图1），当抽到一定的程度时，松开注射器，墨水就会在大气压力的作用下自动流入到内墨盒中。

内墨盒的放置方向也要注意，通常要把连有软管的那一面朝上，以便让墨水最先流入到内墨盒中的平衡装置和出墨口部位，确保没有空气进入打印喷头。

一般抽两次后，基本可以确保软管内没有空气，内墨盒的墨水也可达到合适的量（图2）。

这之后，再换一个注射器，按同样的方法给墨盒加注另一种颜色的墨水。

如果是已经灌装好墨水的连供系统，软管在运输和存储过程中会进入空气，也可以用同样的方法抽出来。

其实，对于多数用户来说，抽真空一般都不需要自己动手的，我们可直接购买已经灌好墨水的成品连供系统就行了，即使成品的软管中有空气，也可以要求经销商将它抽除。

当然，如果你打算购买配件自己DIY一套连供系统，如何抽真空肯定是要知晓的，了解了如何抽真空，对连供系统的后期维护也是有好处的。

连供墨水系统如何安装及注意事项
1、将外置墨盒的小胶塞子塞好，大胶塞子打开；
2、依次将墨水从外置墨盒的大孔注入墨盒，注意颜色不能错误；
3、将大胶塞子塞好，然后方可把小胶塞子打开,然后装上空气过滤塞；
4、把内置墨盒平放于桌面上，用注射针筒从内置墨盒的出墨口塞入，然后抽动活塞，将空气抽出，直到有墨水连续抽出时结束；
5、依次将每中颜色的墨水重复第4的步骤，如果使用同一针筒，请注意抽取一次后冲洗干净针筒，以免墨水颜色交叉污染；
6、将内置墨盒安装到打印机内，同时将输墨管输理好，固定于打印机的适当位置（后期需要添加墨水时，需要严格按照从1—4的步骤）；
7、打开打印机，清洗2-5次打印头，清洗一次后，打印一次测试页，如果测试页完好，则清洗完毕，可以正常使用。

使用注意事项：
1、输墨管请保持畅通，使用恒压式供墨系统时请拨开气孔塞（即外置墨盒背后上面的小胶塞），否则进气孔封闭会造成供墨不畅，影响打印。

2、注意保持本系统与打印机处于同一水平面上。

3、如较长时间不使用，请气孔塞盖好，以免墨水挥发，使用时请先打开气孔塞打印测试页，检查喷嘴有无断线，如有需要再清洗一下喷头。

4、喷墨打印机如遇断电造成非正常关机，请手推喷头复位，否则极易造成喷头干枯堵塞。

5、打印机使用后请勿频繁关机，以免加速打印头老化。

6、当墨水液面低于警戒位时，请添加同一类型墨水，不能混装不同类型或品牌的墨水。

7、请勿多次连续清洗打印头，若清洗两三次仍然断线，请静放2-24小时后再使用。

打印机连供墨盒的安装和使用经验最近发现了一位友人在玩纸模，看着我也手痒痒，于是在网上找了很多资料来看，决定买部HP F2488喷墨一体机来试下，反正不贵，而且还可以改成连供，用来打纸模非常划算。

其实改不改连供我也考虑了良久，会不会损坏机子呢？买什么品牌的好呢？安装难不难呢？色彩还原度好不好呢？不过，后来我在某论坛上看到个非常强悍的贴子，他把整个连供的安装过程和使用技巧都用图文的方式展示出来，非常清晰！机子我是在淘宝上淘的，才350元呢！连供我是照着帖子来买的，天威的HP-818-DIY，在天威自己的电子商城有卖，100元，价格虽跟本地的经销商差不多，但可以确保是真货！等机子和连供到手后，我立马按照帖子上和天威连供自带的说明书上的步骤进行操作，不到一个小时，就改装完成！！说明书的指示也明确，还有帖子上的小提示也帮助不少，所以整个过程也不难。

呵呵，试过了打印质量也非常满意！若有兴趣改连供的朋友，可参考以下转载回来的内容！！当中有穿**自己的一些体会和心得！一、全新机器入手2010年6月有了更换以前HP 3740的打算，考虑用途和价格，选中HP F2488，一方面前期使用3740感觉质量不错，另一方面在一体机中2488价格基本上最低，当然还有2418，但是感觉多几十块钱买这个更好些。

淘宝上卖家众多，有的价格很低，210都有标注的，但是那都是噱头，打广告的，因为只有机器没有墨盒，要知道这个墨盒正规渠道普遍在100以上，麦德龙818售价108，应该是我看到的绝对正品中的最低价。

选了许久，最后选定本地卖家，以328的价格成交，因为是同城交易，上门自提，没有邮费。

有墨盒！（我开始本来打算买最近便宜得非常火的打印机HP D1668，但很多纸模粉丝推荐功能更强悍的F2488，其实扣除墨盒的价钱，裸机大概就200元左右，但别忘记，机子还具备扫描和复印功能！所以我也决定入手F2488!）二、连供系统入手对于连供的选择，还是参考了很多，淘宝上有45左右的连供墨盒，但是全部都是散件，需要自己组装，并且没有墨水，还需多花30左右买4个颜色的墨水。
