永磁耦合器能使用多长时间,寿命预估方法

永磁耦合联轴器公司永磁耦合联轴器的优势永磁耦合联轴器公司生产的永磁耦合联轴器与其他联轴器装置相比具有哪些优势？沃弗电力小编今天在这里带着大家一起来了解一下。

(1)柔性启动,启动电流明显降低。

柔性启动,保护电机和负载,保护载荷。

使用永磁耦合联轴器后,启动时电机加速到最大速度,在耦合磁场的影响下,负载平缓启动、最终加速到接近电机速度。

在皮带传送中,减小了启动时及运营中冲击载荷对皮带的影响,延长了皮带的使用寿命。

尤其是在带传动中,突然的启动会导致皮带的拉伸和磨损,甚至是发生故障。

根据美国magna drive在国外的数据表明:永磁耦合联轴器可以有效的降低30%的皮带基本张力。

(2)噪声、振动大幅降低,大大延长了电机与负载的使用寿命。

80%以上的转动设备都是由于振动而出现故障的,大多数的振动都是因为轴心偏移,另外是由于设备的不平衡和共振。

永磁耦合联轴器靠空气间隙传递扭矩,是真正的无机械连接装置。

并且使用了无键连接,从而使得连接应力更加均匀,对中性好,承载能力强,装拆方便。

实验表明,使用永磁耦合联轴器能减少80%以上的振动。

(3)运行电流有大幅降低、节能。

使用磁力耦合器,无需其它附属设备,又大大减少了系统的振动。

实际上,国外的研究表明:普遍来说,振动和噪音会造成系统的能耗增加2%~3%。

同时,因为液力联轴器用的是弹性联轴器,比起直联的方式,要造成系统3%~5%的额外的能耗。

最后,因为液力联轴器的传动效率本身就不是很高,根据我们在国外得出的数据:普遍来说,永磁耦合联轴器比液力耦合器在能耗上会有12%以上的降低。

无论是但个设备的能效还是系统的总能效,永磁耦合联轴器的效率都是最高的。

这为企业大大降低了能耗,节约了运行成本。

(4)大幅延长故障间隔时间,缩短停机时间。

单纯从永磁耦合联轴器连接来说,永磁耦合联轴器基本上不发生故障,由于永磁耦合联轴器靠空气间隙传递扭矩,两部分没有接触,没有磨损部件,从而大大降低了系统中的振动,并延长了电机与变速箱的使用寿命,从而大大降低了出现故障的次数。

永磁耦合器找正方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对永磁耦合器的基本定义和工作原理进行介绍。

可以起到引入读者对该主题的认识和了解的作用。

示例：永磁耦合器是一种常用的磁耦合器，其基本原理是通过永磁体在两个磁力的作用下实现动力传递。

与传统的机械耦合方式相比，永磁耦合器具有无接触传递、无摩擦、无磨损的特点。

它通过利用永磁体之间的磁力相互吸引或排斥的作用，实现了高效的动力传递。

在许多工业领域中，永磁耦合器被广泛应用于带有恶劣工作环境、高转矩传递、高效率要求的场景中。

永磁耦合器的设计和应用具有重要的工程意义。

如何准确找正永磁耦合器的工作状态是其中关键的问题之一。

即使在生产制造过程中，由于工艺、装配等因素，永磁耦合器的磁极位置可能会产生偏差，导致性能下降或无法正常工作。

因此，本文以探讨永磁耦合器找正方法为主题，旨在帮助读者了解永磁耦合器的设计原理，掌握正确的找正方法，以提高永磁耦合器的工作效率和可靠性。

1.2文章结构1.2 文章结构本文将按照以下结构来探讨永磁耦合器找正方法的问题。

首先，在引言部分将概述永磁耦合器的基本原理和作用，并介绍本文的目的。

通过对问题的整体把握，读者将能够更好地理解后续的正文内容。

接着，正文部分将包括三个要点。

其中，第一个要点将重点讨论永磁耦合器找正方法的理论基础和背景知识。

我们将介绍相关的模型和算法，以及它们在实际应用中的限制和局限性。

通过对这些内容的深入分析，读者将能够更好地理解永磁耦合器找正方法的原理和优缺点。

在第二个要点中，我们将详细介绍目前常用的永磁耦合器找正方法。

我们将探讨各种方法的原理、步骤和适用范围，并对它们的优劣进行比较和评估。

通过对这些方法的分析和比较，读者将能够更好地选择适合自己应用场景的找正方法，并了解如何正确使用它们。

最后，在第三个要点中，我们将总结前文所述，并对永磁耦合器找正方法的未来发展进行展望。

我们将探讨可能的改进和创新方向，以及可能面临的挑战和难题。

磁力耦合器的设计及应用概要:磁力耦合器也称磁力联轴器、永磁传动装置。

永磁涡流传动装置主要由铜转子、永磁转子和控制器三个部分组成。

一般，铜转子与电机轴连接，永磁转子与工作机的轴连接，铜转子和永磁转子之间有空气间隙(称为气隙），没有传递扭矩的机械连接。

这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化.因气隙调节方式的不同，永磁涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型.磁力耦合器在超高真空实验设备-滑动摩擦系数测定实验机上的具体应用和设计;并结合应用扼要介绍了磁力耦合器的工作理、主要功能、磁力传动转矩的计算、磁路的排列形式、结构特点等，以及在制造中需要注意的工艺问题。

随着科学技术的不断进步和发展，对有关物理量测定设备的性能要求越来越高,对测试结果要求更加精确和准确；从而得出的数据更加真实和有效,这极大地促进了科研事业的迅速发展,同时也为工业技术经济的腾飞发挥着巨大推动作用，充分体现了科学技术是第一生产力；我们设计制造的磁力耦合器应用到超高真空设备—滑动摩擦系数测定实验机上。

由于磁力耦合器在传动负载转矩的同时,能够彻底解决设备的全密封问题；滑动摩擦系数测定实验机在分子泵连续抽真空48h 后，测量室的真空度达到10—6Pa 以上，满足了实验室测试要求;足见其全密封的有效性和可靠性；这为科学研究提供了设备保障，为科研事业的发展起到了促进作用。

1、磁力耦合器的工作原理和主要功能1.1、工作原理根据磁体磁极的异性相吸、同性相斥原理及其磁力线能够穿过非铁磁性物质的特性；当电动机拖动外磁转子旋转时，通过磁力作用，外磁转子带动密封套内的内磁转子同步旋转,从而实现转矩的非直接接触传动；同时,通过密封套实现了传动转矩时轴端的静态全密封，把传统轴端的动态密封变为安全、可靠的静态密封,从根本上解决了动态轴封“跑、冒、滴、漏"的技术难题.其原理结构如图1 所示。

1.2、主要功能磁力耦合器的主要功能是传动转矩，同时,把轴端传统的机械动密封变为安全、可靠的静密封;当负载转矩超过磁力耦合器的最大传动转矩时，磁力耦合器内、外磁转子会自动脱开耦合状态，起到过载保护的作用；由于磁力耦合传动属于非直接接触的软连接,隔振、减振作用明显。

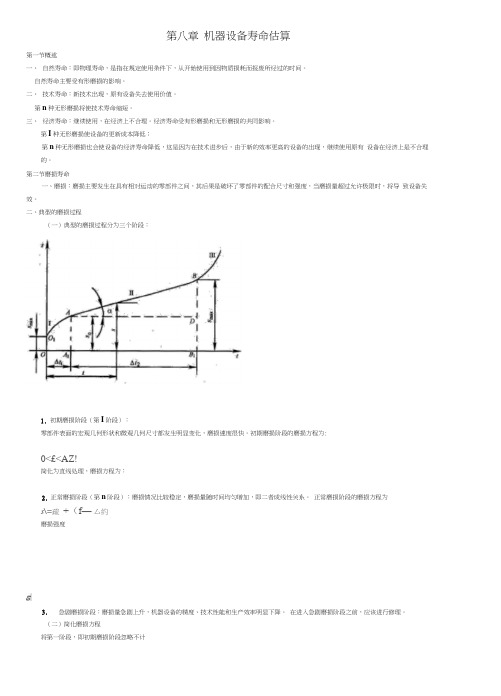

第八章机器设备寿命估算第一节概述一、自然寿命：即物理寿命，是指在规定使用条件下，从开始使用到因物质损耗而报废所经过的时间。

自然寿命主要受有形磨损的影响。

二、技术寿命：新技术岀现，原有设备失去使用价值。

第n种无形磨损将使技术寿命缩短。

三、经济寿命：继续使用，在经济上不合理。

经济寿命受有形磨损和无形磨损的共同影响。

第I种无形磨损使设备的更新成本降低；第n种无形磨损也会使设备的经济寿命降低，这是因为在技术进步后，由于新的效率更高的设备的出现，继续使用原有设备在经济上是不合理的。

第二节磨损寿命一、磨损：磨损主要发生在具有相对运动的零部件之间，其后果是破坏了零部件的配合尺寸和强度，当磨损量超过允许极限时，将导致设备失效。

二、典型的磨损过程（一）典型的磨损过程分为三个阶段：1.初期磨损阶段（第I阶段）：零部件表面的宏观几何形状和微观几何尺寸都发生明显变化，磨损速度很快。

初期磨损阶段的磨损方程为:0<£<AZ!简化为直线处理，磨损方程为：2.正常磨损阶段（第n阶段）：磨损情况比较稳定，磨损量随时间均匀增加，即二者成线性关系。

正常磨损阶段的磨损方程为s\=疏+（f—厶約磨损强度<3.急剧磨损阶段：磨损量急剧上升，机器设备的精度、技术性能和生产效率明显下降。

在进入急剧磨损阶段之前，应该进行修理。

（二）简化磨损方程将第一阶段，即初期磨损阶段忽略不计（三）磨损寿命：设备的正常寿命T应该是第一阶段和第二阶段时间之和。

简化后中场止（5^ -用）隧厘=|山唤地E剩余寿命为兀TQ MK TH ）/毎口例：已知磨损强度为：0.5mm/年，且设备运行三年后，磨损率为1/4，则总寿命为：1/ 4 年剩余寿命为：12-3=9年实际磨损量为：3X0.5=1.5mm极限磨损量为：12X0.5=6mm第三节疲劳寿命理论及应用一、基本概念（一）应力1.内力：物体的一部分对另一部分的的机械作用。

2.应力：单位面积上的内力。

永磁耦合器无连接扭矩传递技术永磁耦合器是根据导磁体和永磁体之间的相互磁力耦合作用来传递扭矩的，是一种无机械连接的软启动设备，传递效率能达到95%以上，实现电机节能15%以上，提高功率因数0.2以上。

主要应用设备为泵、风机、离心负载、皮带运输机及其它机械装置，应用广泛。

永磁耦合器一、产品工作原理永磁耦合器是通过切割磁力线来传递转矩的，是一种创新型的传动链接产品。

永磁耦合器属于耦合传动的一种，可以实现非接触性的动力传递。

它是由两个独立的，没有任何接触的转体组成，这两个转体之间有一定的空隙。

其中导体转子（棕色）与电机输出端联接，永磁转子（紫色）与负载输入端联接。

电机转动过程中即导体转子与永磁转子产生相对运动，交变磁场通过气隙在导体转子铜盘上产生涡流，同时涡流产生感应磁场与永磁场相互作用，由于负载转矩作用，被动永磁转子仍处于静止，当主动导体转子转过一个角度后，其和永磁转子之间存在一定的转差角，从而使得静止的平衡状态被打破，主动端所转过的角度的大小取决于负载转矩的大小，此时从动端会受到电磁力矩的作用，电磁转矩随着主动端与从动端的转差角的增加而增大；当电磁转矩超过负载转矩时，从动端开始转动。

此后，在电动机的驱动下，主动端将与从动端保持一定的转差角度同步运行。

从而带动永磁转子沿着与铜转子相同的方向旋转，结果在负载侧输出轴上产生转矩，带动负载做旋转运动。

来实现动力的无接触传递。

实现电机与负载之间的扭矩传递。

永磁耦合器所能承受的最大负载转矩由静转矩特性的峰值转矩决定，当负载转矩值超过该峰值大小时，将会产生失步现象。

（附永磁耦合器原理图）。

原理图原理图上：棕色--代表导体转子紫色--代表永磁转子导体--为铜盘说明：此图用于对工作原理解释，并非实物结构图。

永磁耦合器效果图图1 图2 图3效果图上：灰色--代表导体转子橄榄色--代表永磁转子铁红色--代表铜盘※该永磁耦合器是由导体转子（铜导体）、永磁体转子组成，两者无连接。

永磁耦合技术与调速器是美国MagnaDrive 公司的专利技术中达电通为该专利产品在全中国（含台湾地区）的总代理与其在中国全方位合作, 共同推动永磁偶合技术在中国工业市场的发展一、原理永磁耦合器:是通过铜/铝导体和永磁体之间的气隙实现由电动机到负载的转矩传输的装置，可实现电动机和负载间无机械链接的传动方式。

其主要结构为：磁转子组件，由若干稀土永磁体组成，连接于负载侧。

铜/铝导体转子组件，连接于电机侧。

永磁调速驱动器:则是具备调整气隙的机构及其执行器, 可在线随时调整气隙达到调整负载设备的输出转速, 达到调速节能的目的。

二、应用领域永磁耦合器与永磁调速驱动器可广泛应用于发电、冶金、石化、水处理、采矿与水泥、纸浆及造纸、暖通空调、海运、灌溉等行业节能。

在上述行业，应用类型为泵、风机、离心负载、散货处理、及其它机械装置，应用前景非常广阔。

三、典型技术特点1. 通过对负载的转速调整，实现高效节能。

2. 可通过控制器进行控制，可接受压力、流量、液位等控制信号。

3. 实现软启动，解决堵转等问题。

4. 消除系统震动，延长系统设备寿命，提高可靠性。

5. 适应于各种严酷工作环境：电网电压波动较大、谐波含量较高、易燃、易爆、潮湿、粉尘含量高等场所。

6. 不产生谐波, 不受电网电压波动影响。

四、功能特点＊可靠/低维护无需外接电源即可工作；可在高温、低温、潮湿；肮脏、易燃易爆、电压不稳及雷电等各种恶劣环境下工作。

＊减轻振动~ 实现电动机和负载间无机械链接的传动方式，大幅减轻系统振动；＊完全软启动，堵转自动保护。

＊安装方便~ 安装时无需激光校准；无需增加空调、防尘等其他设施。

>>>永磁调速器（PMD）的工作原理及特点2007年永磁耦合与调速驱动器从美国引进我国，在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业，国内现在应用案例主要有浙江嘉兴电厂，山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。

电厂永磁耦合器发热问题解决了！新余集团某公司2500kW涡流永磁耦合器使用现场，因其涡流永磁耦合器发热问题，还需配备5台大功率风机吹风散热！详见下面现场：新余集团某公司2500kW涡流永磁耦合器现场图新余集团某公司2500kW涡流永磁耦合器现场视频江苏磁谷自主研发生产的同步永磁耦合器没有转差发热损耗，其在新余钢铁使用时更不需要风机吹风散热！详见下面现场：江苏磁谷2500kW同步永磁耦合器现场视频改造前原先使用调速型液偶缓慢起动，然后全速运行，存在渗油漏油、运行发热损耗，维护量大的问题。

改造措施：1、使用同步永磁耦合保护器（型号TYLX16A）替换原调速型液偶；2、加装水电阻柜用作电机软起动用。

改造后1、提高了系统运行效率，100%传递效率，无损耗，无发热；2、彻底避免了原工况渗油漏油、维护量大的问题，免维护；3、提供了电机、风机柔性传动保护，避免设备的振动和冲击载荷导致设备损坏等问题，进一步减少维护量。

与电机柔性起动装置结合使用，仍然可以完美实现大惯量负载的软起动和隔振、柔性保护运行！冲击是造成系统设备损坏主要原因之一，冲击伴随动力传动全过程，尤其在负载起动阶段。

最传统办法是在传动链加转差限矩类偶合器（比如液偶、涡流永磁），但为此在整个运行过程必须付出转差发热损耗。

据统计，每年由转差造成的电能损耗相当2021年三峡发电总量！其中为缓解冲击而采用的转差类偶合器耗能占比2021年三峡发电总量46%！在当下双碳形势下，非常有必要选用冲击无损坏、运行不耗能的柔性联轴器！由此产生的经济效益十分可观！以原使用涡流永磁耦合器对比估算（按315kW电机估算）：下面我们具体分析筒式同步全永磁耦合器与涡流永磁耦合器优劣势：永磁耦合器专项对比1—组成及原理筒式同步永磁耦合器筒式同步永磁耦合器：在主从动转子上分别嵌入永磁体，利用永磁体相吸相斥的作用力实现动力传递，是一种具有保护功能的新型联轴器。

涡流永磁耦合器涡流永磁耦合器：利用铜导体切割磁力线产生感应电流，利用感应磁场与永磁体磁场相互作用传递转矩。

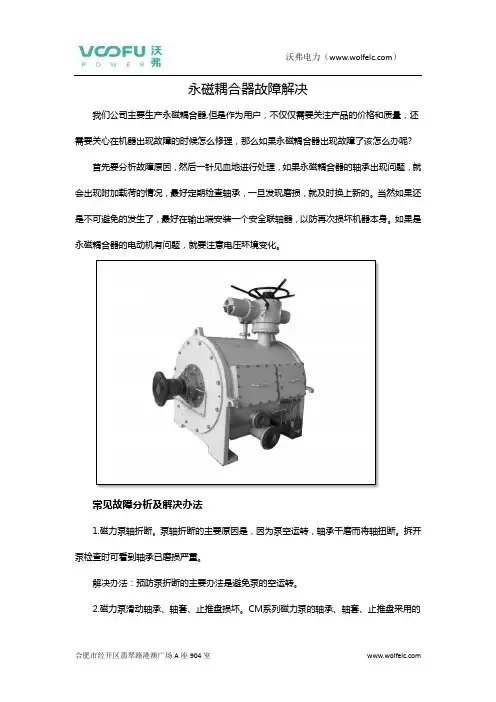

永磁耦合器故障解决我们公司主要生产永磁耦合器,但是作为用户，不仅仅需要关注产品的价格和质量，还需要关心在机器出现故障的时候怎么修理，那么如果永磁耦合器出现故障了该怎么办呢?首先要分析故障原因，然后一针见血地进行处理，如果永磁耦合器的轴承出现问题，就会出现附加载荷的情况，最好定期检查轴承，一旦发现磨损，就及时换上新的。

当然如果还是不可避免的发生了，最好在输出端安装一个安全联轴器，以防再次损坏机器本身。

如果是永磁耦合器的电动机有问题，就要注意电压环境变化。

常见故障分析及解决办法1.磁力泵轴折断。

泵轴折断的主要原因是，因为泵空运转，轴承干磨而将轴扭断。

拆开泵检查时可看到轴承已磨损严重。

解决办法：预防泵折断的主要办法是避免泵的空运转。

2.磁力泵滑动轴承、轴套、止推盘损坏。

CM系列磁力泵的轴承、轴套、止推盘采用的材料是碳化硅，如遇泵断流或泵内有杂质，就会造成轴承、轴套、止推盘的损坏。

内外磁转子间的同轴度要求若得不到保证，也会直接影响轴承的寿命。

解决办法：（1）泵不能断流（2）因输送介质有颗粒，要及时、定期清理泵入口处的磁性过滤器，将杂质清除3.磁力泵打不出液体。

磁力泵打不出液体是泵最易出现的故障，其原因也较多。

解决办法：首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气是否排出，磁力泵内灌注的液体量是否足够，吸人管内是否有杂物堵塞，还应查一查泵是否反转(尤其是在换过电机后或供电线路检修过后)，还应注意泵的吸上高度是否太高。

通过以上检查若仍不能解决，可将泵拆开检查，看泵轴是否折断，还应检查泵的动环、静环是否完好，整个转子可否少量轴向移动。

若轴向移动困难，可检查碳化硅轴承是否与泵轴结合的过于紧密。

4.磁力泵扬程不足。

造成这种故障的原因有:输送介质内有空气，叶轮损坏，转速不够，输送液体的比重过大，流量过大。

解决办法：启泵前一定要灌满泵，排尽空气。

5.磁力泵流量不足。

造成流量不足的主要原因有:叶轮损坏，转速不够，扬程过高，管内有杂物堵塞等。
