BGP邻居DOWN问题定位指导

网络路由技术中的BGP协议配置指南随着互联网的迅速发展，网络路由技术变得愈加重要。

作为广域网（WAN）中一种重要的路由协议，边界网关协议（BGP）扮演着关键的角色。

在本篇文章中，我们将探讨BGP协议的配置指南，以提供网络工程师和管理员在配置BGP时的一些建议和技巧。

一、理解BGP协议的基本原理BGP（Border Gateway Protocol）是一种自治系统（AS）间的路由协议，用于在互联网中交换路由信息。

它的主要功能是根据路由策略选择最佳路径，并确保互联网上的路由收敛。

在开始配置BGP之前，我们必须对BGP协议的基本原理有一定的了解。

BGP协议使用的是基于TCP的传输层协议，它依靠TCP的可靠性来传输路由信息。

BGP路由器通过邻居关系来交换路由信息，在建立邻居关系时，需要确定相互可达且互信的自治系统。

通过BGP可以实现路由策略的控制、分布式自治系统的互联和路由重分发等功能。

二、BGP协议的基本配置步骤1. 确定自治系统（AS）号码：在配置BGP之前，首先需要为网络分配一个唯一的AS号码。

AS号码是一个16位的整数，用于在互联网中识别特定网络。

通过唯一的AS号码，BGP可以将多个自治系统连接起来，实现路由信息的传递和路径选择。

2. 配置基本的BGP路由器参数：在BGP路由器上，需要配置一些基本的参数，包括AS号码、设备名称、路由器ID等。

这些参数的配置通常在全局配置模式下完成，可以使用命令行界面（CLI）或者图形用户界面（GUI）进行配置。

3. 配置BGP邻居关系：BGP路由器之间通过建立邻居关系交换路由信息。

在配置BGP邻居关系时，需要指定邻居的IP地址和远程AS 号码。

通过BGP邻居关系，路由器可以交换路由信息，并完成路由表的更新。

4. 配置路由策略：BGP协议允许网络管理员通过路由策略来控制路由的选择和传递。

在配置路由策略时，可以使用多种条件，如AS路径长度、前缀长度、路由属性等。

通过路由策略的配置，可以实现对流量的控制和分发。

路由器故障：IBGP邻居间路由环路IBGP邻居间路由环路的故障解决步骤如下：网络环境在下图的网络中，RouterA和RouterC建立EBGP邻居关系，并且通过network方式发布所有路由给RouterC。

RouterB和RouterD的配置与RouterA和RouterC完全对称。

当RouterA和RouterC的互连接口down掉后，在RouterC上发现去往RouterA的所有网段都不通。

图 IBGP邻居间路由环路故障分析步骤 1 在RouterC上执行display current-configuratiion命令查看配置。

RouterC通过route-policy将如下城域网的路由再通告给RR的时候强制指定其下一跳为虚拟下一跳地址202.105.0.5。

.ip route-static 202.105.0.5 255.255.255.255 61.142.140.166..ip route-static 202.105.0.5 255.255.255.255 61.142.140.170..ip route-static 202.105.0.5 255.255.255.255 61.145.84.94这三条静态路由的下一跳地址分别是RouterA和RouterC互连的三条链路接口地址（未指定出接口，RouterA上和RouterC互连的接口是POS1/0/0、POS2/0/0和POS2/1/0）。

在RouterC的ISIS中使用路由策略通过import方式引入这三条静态路由。

.ip ip-prefix virtualaddress index 10 permit 202.105.0.5 32..route-policy virtual-to-IS-IS permit node 10..if-match ip-prefix virtualaddress..IS-IS..cost-style wide-compatible..network-entity 86.xxxx.2020.9702.8090.00..import-route static cost 1 level-1-2 route-policy virtual-to-IS-IS..preference 110步骤 2 当RouterA和RouterC的互连接口down掉后，在RouterC上发现去往RouterA 的路由下一跳还是虚拟下一跳202.105.0.5，但是出接口却指向了RouterE。

MPLS MTU问题MPLS MTU每次想写的时候都觉得很麻烦，因为问题的原因只有一个，但是现象千差万别，各个产品实现还不一样，即使同一个产品不同板卡也有区别。

【问题描述】问题一：现象：如下网络结构，四个设备PE设备间，互为IBGP邻居。

相互间使用loopback口建立BGP peer。

S9505与SR6608A之间的BGP邻居不断UP/Down经排查，发现更改IGP路由优先级，使S9505与SR6608A间数据流优选NE40就不会出现问题，如果数据流优选SR8805就会出问题。

查看线路发现S8805的线路上还经过了两个交换机。

如下图：S9505和SR8805之间有一台3com S4500G全千兆交换机。

S8805和SR6608A之间有一台S3126T交换机。

并且中间的报文为二层互通，带VLAN tag。

问题二：现象：宁波江北政务网为MPLS L3 VPN环境，AR46作为纯P设备，下挂两台S85作为PE。

拓扑如下，一台S85下用户业务正常，另一台则邮件附件不能上传，部分业务不能使用。

两台S85配置基本相同AR46| || || |S85B--------S85A（业务不正常）经排查，发现业务正常S85接AR46主控板以太口，业务不正常S85接AR46 2GE单板中的一个千兆口。

AR46ERPU口 2GE口| || || |S85B--------S85A问题三：现象：SR6602A和C7509两个PE设备间IBGP邻居不断UP/Down。

经排查，发现SR6602A和C7509发现设备之间使用的使PPP MP进行的互连。

问题四：现象：三个PE设备AR46，AR46B下私网用户访问和AR46A，AR28互访正常。

AR46A和AR28之间的用户可以ping通，但无法互访。

经排查，发现AR46A到AR46B的数据，因为倒数第二跳的原因就一层标签。

而AR46A到AR28的数据有两层标签。

总结MPLS网络中这些不通的现象有一个共同点：能ping通，部分业务不通。

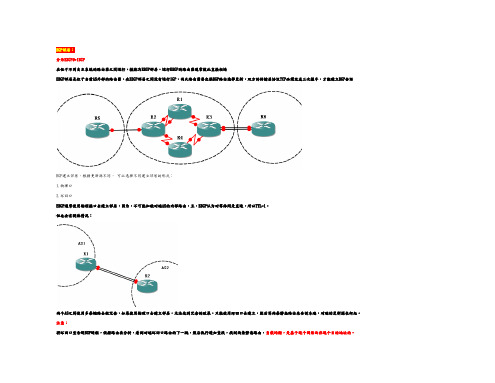

BGP邻居：分为EBGP和IBGP在位于不同自主系统的路由器之间运行，被称为EBGP邻居，运行EBGP的路由器通常彼此直接相连EBGP邻居是位于当前AS外部的路由器，在EBGP邻居之间没有运行IGP，两天路由器要交换BGP路由选择更新，双方的传输层协议TCP必须完成三次握手，才能建立BGP会话BGP建立邻居，根据更新源不同，可以选择不同建立邻居的形式：1.物理口2.环回口EBGP通常使用物理接口去建立邻居，因为，不可能知晓对端AS的内部路由，且，EBGP认为对等体间是直连，所以TTL=1。

但也会有特殊情况：两个AS之间使用多条链路去做冗余，如果使用物理口去建立邻居，无法达到冗余的效果，只能使用环回口去建立，然后写两条静态路由来告诉本端，对端的更新源在何处。

注意：将环回口宣告进BGP进程，依据路由表分析，看到对端环回口路由的下一跳，然后执行递归查找，找到两条静态路由，负载均衡，是基于逐个网络而非逐个目的地址的。

show ip bgp neighbor 输出：BGP neighbor is 12.0.0.2, remote AS 2, external linkBGP version 4, remote router ID 2.2.2.2BGP state = Established, up for 00:04:44Last read 00:00:43, last write 00:00:43, hold time is 180, keepalive interval is 60 seconds外部连接类型OPENSENT状态下使用hold time来协商一个最小的时间，1/3用来成为Keeplive时间。

如果为0，则不发送Keeplive。

Local host: 12.0.0.1, Local port: 179Foreign host: 12.0.0.2, Foreign port: 13242本端/对端的RID 使用的端口号，主动发起TCP连接的去访问对端的179端口。

网络路由技术中的BGP协议配置指南在网络通信时，路由协议的配置和优化对于网络的稳定性和性能至关重要。

其中，边界网关协议（BGP）是广泛应用的一种路由协议，用于在不同自治域之间进行路由选择和信息传递。

本文将介绍BGP协议的配置指南，帮助读者理解和应用BGP协议。

一、BGP协议的概述BGP（Border Gateway Protocol）是一种自治系统（AS）之间的外部路由协议，用于实现互联网中网络的互通性。

BGP协议基于TCP 连接进行邻居关系的建立和路由信息的交换，其设计目标是实现高度可靠的大规模网络互联。

BGP协议的特点之一是其分层结构，包括外部BGP（EBGP）和内部BGP（IBGP）。

EBGP用于在不同自治系统之间进行路由选择，而IBGP 用于自治系统内的路由传播。

BGP协议通过属性，如自治系统路径（AS Path）和前缀长度（Prefix Length），来选择最佳路径，并在自治系统之间传递路由信息。

二、BGP协议的配置步骤要成功配置BGP协议，以下是一些重要的步骤和注意事项：1. 检查网络拓扑：在配置BGP之前，应仔细检查网络拓扑，并确保各个路由器之间具有正确的物理和逻辑连接。

2. 配置自治系统号码（ASN）：每个自治系统都有独特的ASN，用于标识和区分具体的网络。

在BGP配置中，应为自治系统指定正确的ASN。

3. 配置BGP邻居关系：BGP邻居关系是指两个BGP路由器之间建立的TCP连接。

通过配置邻居关系，可以实现BGP路由信息的交换。

在配置邻居关系时，需要指定对方路由器的IP地址以及自治系统号。

4. 配置BGP路由策略：BGP路由策略决定了路由选择的优先级和方式。

可以通过配置不同的属性和过滤器来定义路由策略，如设置权重、本地偏好、路由过滤等。

5. 配置路由器重分发：在BGP配置中，可能需要将其他路由协议（如OSPF或EIGRP）中的路由信息重分发到BGP中。

通过配置路由器重分发，可以实现不同协议之间的路由信息互通。

BGP路由协议故障排除排除 1.故障排除BGP邻居关系问题遵循：首先，应检查第1/2层，然后是IP连通性（第3层），TCP连接（第4层），最后是BGP配置。

（1）直接的外部BGP邻居没有初始化自治系统（AS）不会向AS发送或从AS接收任何IP前缀更新，除非邻居关系达到established 状态，该状态是BGP邻居建立的最后阶段。

当AS有一条单一的EBGP连接时，直到BGP完成了它的收发IP前缀操作后IP连通性才能发生。

原因：。

第2层宕掉了，阻止了与直接的EBGP邻居通信。

在BGP配置中有错误的邻居IP地址命令：show ip bgp summary和show ip bgp neighbors检查BGP邻居关系active状态表示邻居间没有发生成功的通信，并且邻居未形成。

用PING测试其连通性，失败则表示要修复第1/2层问题。

debug ip bgp能够帮助诊断问题（2）非直接的外部BGP邻居没有初始化有些情况下，EBGP邻居不是直连的。

BGP邻居关系能够建立在试图形成由一台或多台路由器分隔开的EBGP邻居关系的路由器之间。

这种邻居在IOS中被称为EBGP多跳。

当路由器之间存在多个接口并且需要在那些接口之间IP流量负载均衡时，通常在回环接口之间建立EBGP对等实体。

可能的原因：n 到非直连对等实体地址的路由从路由选择表中丢失了n BGP配置中缺少ebgp-multihop命令n 缺少update-source interface命令命令：show ip bgp summary 和show bgp neighborsrouter bgp 109neighbor x.x.x.x remote-as 110neighbor x.x.x.x ebgp-multihop 2neighbor x.x.x.x update-source loopback0（3）内部BGP邻居没有初始化原因：。

到非直接IBGP邻居的路由丢失了。
