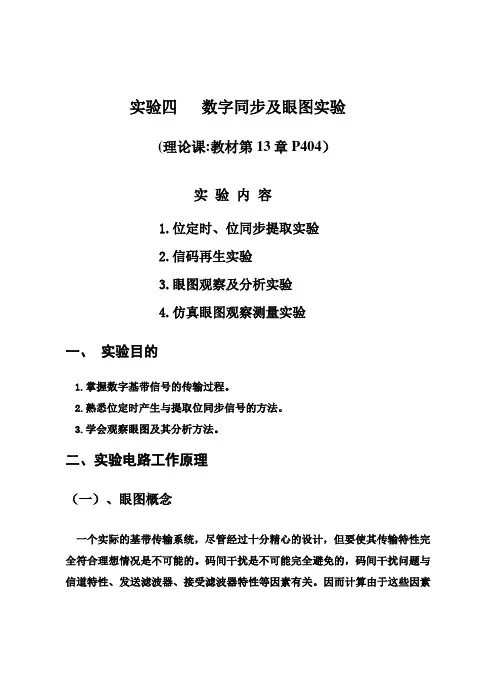

实验四数字同步及眼图实验(理论课:教材第13章P404）实验内容1.位定时、位同步提取实验2.信码再生实验3.眼图观察及分析实验4.仿真眼图观察测量实验一、实验目的1.掌握数字基带信号的传输过程。
2.熟悉位定时产生与提取位同步信号的方法。
3.学会观察眼图及其分析方法。
二、实验电路工作原理（一）、眼图概念一个实际的基带传输系统，尽管经过十分精心的设计，但要使其传输特性完全符合理想情况是不可能的。
码间干扰是不可能完全避免的，码间干扰问题与信道特性、发送滤波器、接受滤波器特性等因素有关。
因而计算由于这些因素所引起的误码率就十分困难，尤其是在信道特性不能完全确知的情况下，甚至得不到一种合适的定量分析方法。
在码间干扰和噪声同时存在的情况下，系统性能的定量分析，就是想得到一个近似的结果都是十分繁杂的。
那么，怎样来衡量整个系统的传输质量呢? 眼图，就是一种可以直观地、方便地估价系统性能一种方法。
这种方法具体做法是：用一个示波器接在接受滤波器的输出端，然后调整示波器水平扫描周期，使其与接受码元的周期同步。
这时就可以从示波器显示的图形上，观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。
所谓眼图是指示波器显示的这种图像。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像一只人的眼睛而得名。
如图4－3所示。
（二）、同步信号的作用与电路工作原理数字通信系统能否有效地工作，在相当大的程度上依赖于发端和收端正确地同步。
同步的不良将会导致通信质量的下降，甚至完全不能工作。
通常有三种同步方式：即载波同步、位同步和群同步。
在本实验中主要位同步。
实现位同步的方法有多种，但可分为两大类型：一类是外同步法。
另一类是自同步法。
所谓外同步法，就是在发端除了要发送有用的数字信息外，还要专门传送位同步信号，到了接收端得用窄带滤波器或锁相环进行滤波提取出该信号作为位同步之用。
所谓自同步法，就是在发端并不专门向收端发送位同步信号，而收端所需要的位同步信号是设法从接收信号中或从解调后的数字基带信号中提取出来。
通信原理实验报告学院：信息工程学院专业：通信工程学号：201416416姓名：李瑞鹏实验一 带通信道模拟及眼图实验一、实验目的1、 了解眼图与信噪比、码间干扰之间的关系及其实际意义；2、 掌握眼图观测的方法并记录研究。
二、实验器材1、 主控&信号源、9号、13号、17号模块 各一块2、 双踪示波器 一台3、 连接线 若干三、实验原理1、实验原理框图带通信道模拟框图2、实验原理框图带通信道是将直接调制的PSK 信号和经过升余弦滤波后调制的PSK 信号送入带通信道，比较两种状况的眼图。
然后，改变带通信道的带宽重复观测。
四、实验步骤概述：该项目是通过分别改变噪声幅度和带通信道频率范围，观测信道的眼图输出变化情况，了解和分析信道输出原因.1、关电，按表格所示进行连线。
2PSK 调制信号加升余弦滤波的带通信道模拟【250KHz~262KHz带通信道】。
3、此时系统初始状态为：PN15为8K。
4、实验操作及波形观测。
（1）以CLK时钟信号为触发源对比观测LPF-BPSK观测点，观察输出眼图波形。
（2）调节17号板W1噪声幅度调节，调节噪声幅度，观察眼图波形变化。
17号模块测试点TP4可以观察添加的白噪声。
（3）在主控菜单中改变带通信道频率范围，观察输出眼图变化，并分析原因。
五、实验报告1、完成实验并思考实验中提出来的问题。
2、分析实验电路工作原理，简述其工作过程。
3、整理信号在传输过程中的各点波形。
实验二HDB3码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握HDB3码的编译规则。
3、了解滤波法位同步在的码变换过程中的作用。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、HDB3编译码实验原理框图HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。
课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。
2、记录眼图波形参数，分析系统传输性能。
三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。
●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。

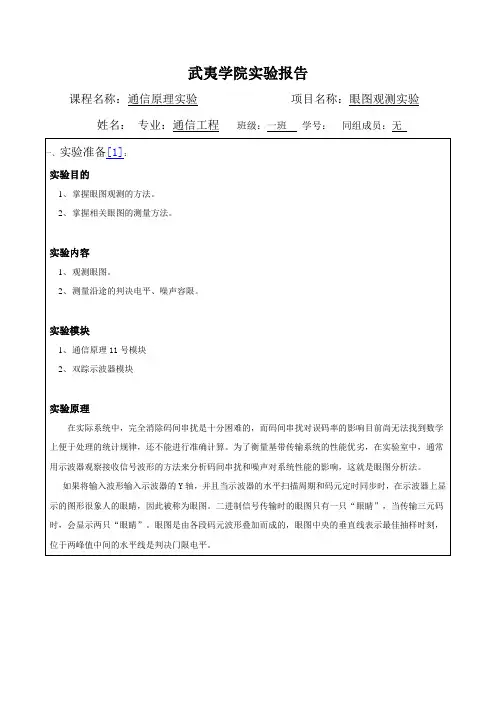

武夷学院实验报告
课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级：一班学号：同组成员：无
实验结果：
实验线路图如图1所示：
图1
打开示波器，进过调节可以得到图2所示的波形图，再调节可以得到最大“眼睛”的眼图如图3所示。
图2 图3 由图2、图3可以看出，示波器显示的眼图的线迹不完全重合，“眼睛”也没有张开到最大，可以判断这次的眼图是在有一定噪声和码间干扰下得到的。
可以由上图可以知道，此时并不是最佳抽样时刻，还可以看出斜率小于0.5，可见对位定时误差也不是很敏感；图中的阴影部分较大抽样时刻上信号受噪声干扰的畸变程度较大；图中央的横轴位置没有与眼睛的横对角线重合，表明判决门限略低于零电平；上下两阴影区的间隔距离之半为噪声容限，可见其值也不大。
实验操作成绩（百分制）__________ 实验指导教师签字：__________
实验报告成绩（百分制）__________。
