浆砌片石护面墙技术交底 (2)

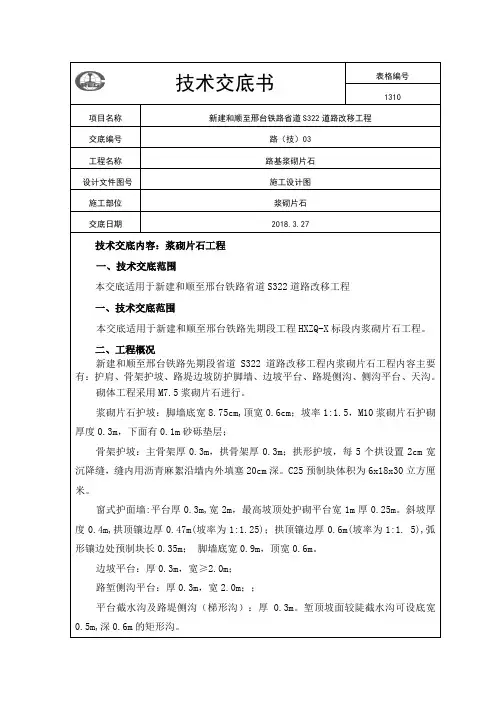

技术交底书表格编号
1310 项目名称新建和顺至邢台铁路省道S322道路改移工程
交底编号路（技）03
工程名称路基浆砌片石
设计文件图号施工设计图
施工部位浆砌片石
交底日期2018.3.27
技术交底内容：浆砌片石工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路省道S322道路改移工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路先期段工程HXZQ-X标段内浆砌片石工程。

二、工程概况
新建和顺至邢台铁路先期段省道S322道路改移工程内浆砌片石工程内容主要有：护肩、骨架护坡、路堤边坡防护脚墙、边坡平台、路堤侧沟、侧沟平台、天沟。

砌体工程采用M7.5浆砌片石进行。

浆砌片石护坡：脚墙底宽8.75cm,顶宽0.6cm；坡率1:1.5，M10浆砌片石护砌厚度0.3m，下面有0.1m砂砾垫层；
骨架护坡：主骨架厚0.3m，拱骨架厚0.3m；拱形护坡，每5个拱设置2cm宽沉降缝，缝内用沥青麻絮沿墙内外填塞20cm深。

C25预制块体积为6x18x30立方厘米。

窗式护面墙:平台厚0.3m,宽2m，最高坡顶处护砌平台宽1m厚0.25m。

斜坡厚度0.4m,拱顶镶边厚0.47m(坡率为1:1.25)；拱顶镶边厚0.6m(坡率为1:1. 5),弧形镶边处预制块长0.35m；脚墙底宽0.9m，顶宽0.6m。

边坡平台：厚0.3m，宽≥2.0m；
路堑侧沟平台：厚0.3m，宽2.0m；；
平台截水沟及路堤侧沟（梯形沟）：厚0.3m。

堑顶坡面较陡截水沟可设底宽0.5m,深0.6m的矩形沟。

新建和顺至邢台铁路先期段工程施工技术交底签到表。

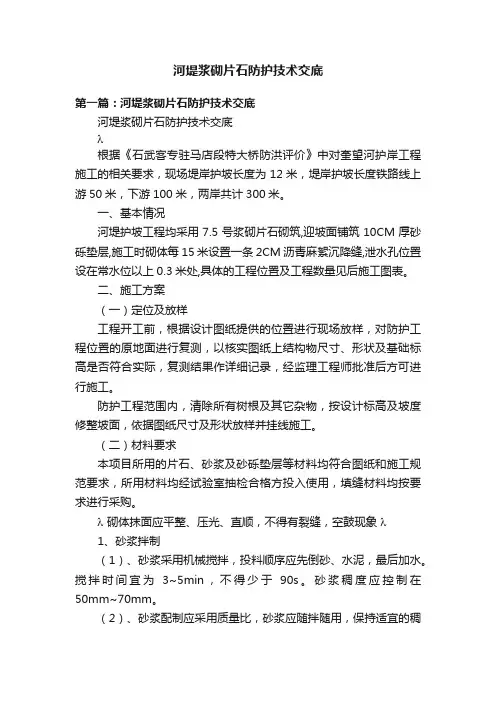

河堤浆砌片石防护技术交底第一篇：河堤浆砌片石防护技术交底河堤浆砌片石防护技术交底λ根据《石武客专驻马店段特大桥防洪评价》中对奎望河护岸工程施工的相关要求，现场堤岸护坡长度为12米，堤岸护坡长度铁路线上游50米，下游100米，两岸共计300米。

一、基本情况河堤护坡工程均采用7.5号浆砌片石砌筑,迎坡面铺筑10CM厚砂砾垫层,施工时砌体每15米设置一条2CM沥青麻絮沉降缝,泄水孔位置设在常水位以上0.3米处,具体的工程位置及工程数量见后施工图表。

二、施工方案（一）定位及放样工程开工前，根据设计图纸提供的位置进行现场放样，对防护工程位置的原地面进行复测，以核实图纸上结构物尺寸、形状及基础标高是否符合实际，复测结果作详细记录，经监理工程师批准后方可进行施工。

防护工程范围内，清除所有树根及其它杂物，按设计标高及坡度修整坡面，依据图纸尺寸及形状放样并挂线施工。

（二）材料要求本项目所用的片石、砂浆及砂砾垫层等材料均符合图纸和施工规范要求，所用材料均经试验室抽检合格方投入使用，填缝材料均按要求进行采购。

λ砌体抹面应平整、压光、直顺，不得有裂缝，空鼓现象λ1、砂浆拌制（1）、砂浆采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。

搅拌时间宜为3~5min，不得少于90s。

砂浆稠度应控制在50mm~70mm。

（2）、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕，气温超过30℃时，宜在2~3h内使用完毕。

发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。

（3）、砂浆试块：每工作台班需制作立方体试块2组（6块），如砂浆配合比变化时，应相应制作试块。

λ2、浆砌施工λ砌体抹面应平整、压光、直顺，不得有裂缝，空鼓现象，砂浆饱满，符合设计要求的断面尺寸。

λ3、勾缝：λ勾缝具有防止有害气体和风、雨等侵蚀砌体内部，延长构筑物使用年限及装饰外形美观等作用。

本护堤工程护坡勾缝采用凹缝进行施工。

中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。

浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。

护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。

涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。

1、施工准备⑴材料准备片石。

要求石材质地坚硬、不易风化、无裂纹。

普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。

⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。

⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。

2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。

由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。

另对地形变化处放样点适当加密，确保脚墙连续、圆顺。

3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。

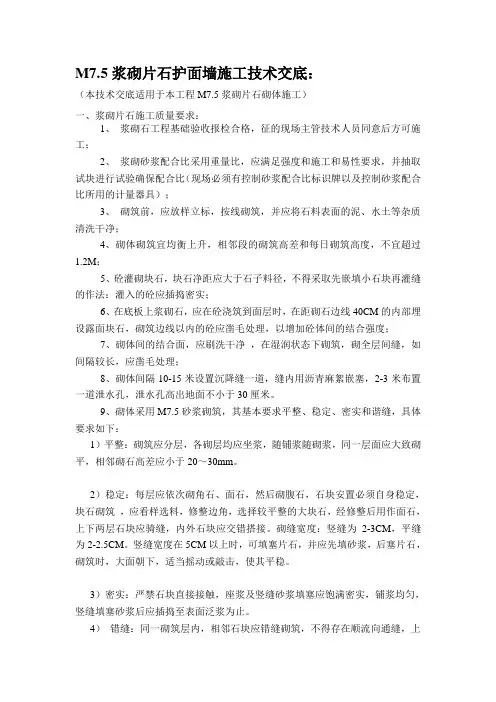

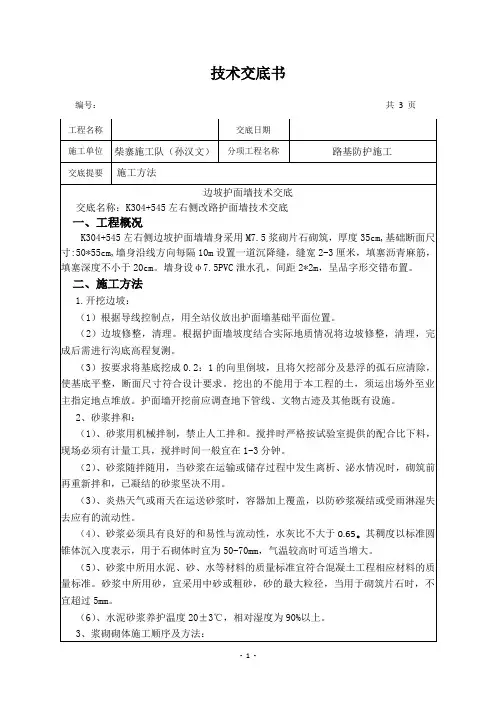

M7.5浆砌片石护面墙施工技术交底：（本技术交底适用于本工程M7.5浆砌片石砌体施工）一、浆砌片石施工质量要求：1、浆砌石工程基础验收报检合格，征的现场主管技术人员同意后方可施工；2、浆砌砂浆配合比采用重量比，应满足强度和施工和易性要求，并抽取试块进行试验确保配合比（现场必须有控制砂浆配合比标识牌以及控制砂浆配合比所用的计量器具）；3、砌筑前，应放样立标，按线砌筑，并应将石料表面的泥、水土等杂质清洗干净；4、砌体砌筑宜均衡上升，相邻段的砌筑高差和每日砌筑高度，不宜超过1.2M；5、砼灌砌块石，块石净距应大于石子料径，不得采取先嵌填小石块再灌缝的作法：灌入的砼应插捣密实；6、在底板上浆砌石，应在砼浇筑到面层时，在距砌石边线40CM的内部埋设露面块石，砌筑边线以内的砼应凿毛处理，以增加砼体间的结合强度；7、砌体间的结合面，应刷洗干净，在湿润状态下砌筑，砌全层间缝，如间隔较长，应凿毛处理；8、砌体间隔10-15米设置沉降缝一道，缝内用沥青麻絮嵌塞，2-3米布置一道泄水孔，泄水孔高出地面不小于30厘米。

9、砌体采用M7.5砂浆砌筑，其基本要求平整、稳定、密实和谐缝，具体要求如下：1）平整：砌筑应分层，各砌层均应坐浆，随铺浆随砌浆，同一层面应大致砌平，相邻砌石高差应小于20～30mm。

2）稳定：每层应依次砌角石、面石，然后砌腹石，石块安置必须自身稳定，块石砌筑，应看样选料，修整边角，选择较平整的大块石，经修整后用作面石，上下两层石块应骑缝，内外石块应交错搭接。

砌缝宽度：竖缝为2-3CM，平缝为2-2.5CM。

竖缝宽度在5CM以上时，可填塞片石，并应先填砂浆，后塞片石，砌筑时，大面朝下，适当摇动或敲击，使其平稳。

3）密实：严禁石块直接接触，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀，竖缝填塞砂浆后应插捣至表面泛浆为止。

4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝，必要时，可每隔一定距离，立置丁石。

中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。

浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。

护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。

涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。

1、施工准备⑴材料准备片石。

要求石材质地坚硬、不易风化、无裂纹。

普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。

⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。

⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。

2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。

由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。

另对地形变化处放样点适当加密，确保脚墙连续、圆顺。

3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。

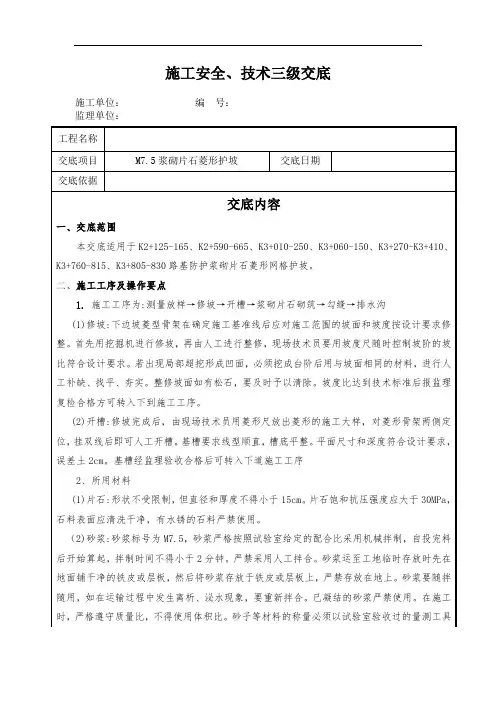

施工安全、技术三级交底
施工单位：编号：
监理单位：
槽；勾缝后及时使用土工布覆盖并洒水养护。

勾缝前未认真清缝，或者清缝深度不够，缝槽内积有灰渣，或者没有根本没有清缝，直接在砌体上使用砂浆勾缝。

沟槽未经湿润，吸收勾缝砂浆水分，造成砂浆失水，使之与砌体粘结不牢固。

在夏季勾缝完成后没有及时养护，失水过快，使之勾缝砂浆与砌体粘结不牢固。

2、安全措施及注意事项
机械操作绝对服从指挥，作业面内禁止任何人撞自进入。

夜间施工加强安全警戒，配备足够的照明设施。

任何人严禁在坡底休息。

施工人员要经常注意坡面边是否有危石，一且发现，立即停止一切作业，待处理后，才能进行施工。

重物距坡顶面应有一定距离，汽车不小于3m,起重机不小于4m,土方堆放不小于1m,堆土高度部不超过1.5m，材料堆放应不小于1m。

坡上人员不得向坡下扔抛物品，避免物体打击事故
在坡顶周围设置足够数量的安全标牌、警示牌、夜间警示灯。

进入工地的人员一律要求戴安全帽，严禁裸足，穿拖鞋进入施工现场
人员全天侯值班，加强工地范围内的安全防范。

搅拌机械要专人负责、专人操作，严格按操作规程进行作业。

施工用电要有专人负责。

片石不得自坡顶上方自然下落，应有限制的机械或人工搬运。

在搬运片石时要量力而行。

在破解片石时，要背向行人方向，以免片石飞溅伤人。

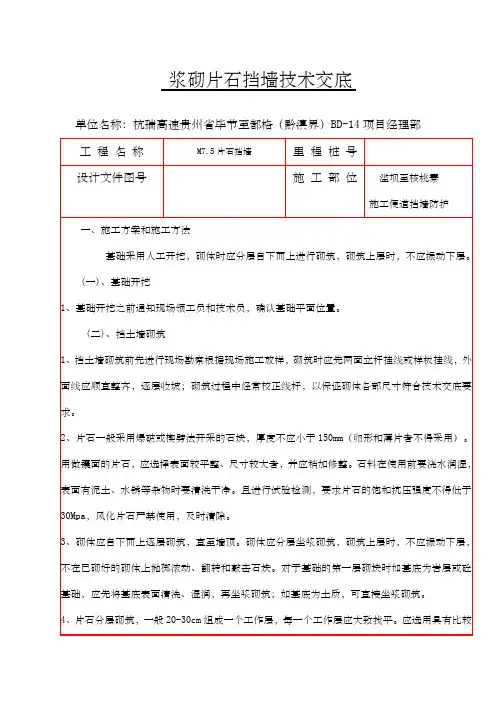

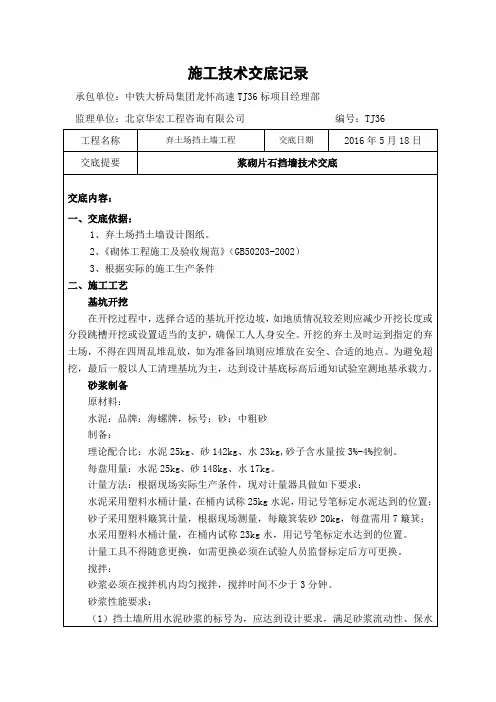

浆砌片石挡墙安全技术交底安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第1页共2页交底主要内容一、针对性针对本工程浆砌片石挡墙作业。

二、施工准备1、首先，根据项目部施工员指导下，安排施工队伍中施工技术人员熟悉图纸、技术要求，对图纸进行仔细研究，制定出详细的施工方案。

对参与本次施工的所有人员进行岗前培训和技术安全教育。

2、根据图纸及有关文件要求，项目部施工技术人员利用全站仪对开挖断面进行准确、详细的施工放样工作，放样后应报项目技术负责人进行考核、认定。

要求施工队伍技术负责人一定牢记放样的位置、施工时能准备按照放样位置施工。

3、对施工现场搞好清洁工作，对材料堆放地进行对面处理。

材料堆放地应选择在地市较高的地方，严防水流冲刷，造成不必须要的损失。

且场地要平整、坚实，不允许有杂草、杂物，矿石材料应分开堆放，严禁混杂，各种砂石材料应堆放整齐，并设置标示牌。

三、基础开挖在项目技术负责人对放样进行复核认定后方可进行基础开挖工作，首先采用挖机根据现场技术人员利用测量数据指导开挖，挖到设计标高以上30cm左右时停止，由人工进行削坡及基础清理工作。

如果遇有坚石是，应有人工进行打眼放炮，打浅眼，放小炮，严禁放大炮。

以防止破坏已完成的稳定。

放炮时应由有经验的专业人员进行装药稳定。

放炮时应由有经验的专业人员进行装药引爆，爆炸去周围应该有安全警示牌，有专业人员及车辆进行指挥。

待人工清基达到设计标高后，应由项目实验室人员进行对地基承载力试验及基坑断面的验收，合格后方可砌筑工作否则要根据项目部技术负责人的要求进行修整、处理，直到满足设计要求为止。

接收人员签名管理人员：劳务队长：劳务工班长：其他作业人员：编制人：复核人：审批人：时间：注：本交底一式三份，施工作业队一份，现场安全人员一份，安全质量部一份存档。

安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第2页共3页四、材料要求1、首先应掌握好砂浆配合比，砂浆拌合要用砂浆拌合机活小型滚筒式拌合机，严禁人工拌合，水泥和砂要进行检测。

一、交底目的为确保浆砌护面墙施工过程中的安全，预防安全事故的发生，现将浆砌护面墙施工过程中的安全技术要求进行交底。

二、交底内容1. 施工人员安全教育培训（1）施工人员必须参加安全教育培训，了解和掌握浆砌护面墙施工过程中的安全操作规程和注意事项。

（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

2. 施工现场安全要求（1）施工现场应设置明显的警示标志，如：危险区域、施工区域、禁止通行等。

（2）施工现场应保持整洁，施工道路畅通，材料堆放整齐。

（3）施工现场应设置消防设施，并确保消防设施完好。

3. 施工工艺及注意事项（1）施工前，应检查模板、钢筋、混凝土等材料的质量，确保符合设计要求。

（2）施工过程中，应严格按照施工工艺进行操作，不得擅自更改施工方案。

（3）模板安装应牢固可靠，防止模板变形、倾倒。

（4）钢筋绑扎应规范，防止钢筋锈蚀、变形。

（5）混凝土浇筑应连续进行，防止混凝土分层、离析。

（6）施工过程中，应密切关注模板、钢筋、混凝土等结构构件的变形情况，发现异常及时采取措施。

4. 临时用电安全（1）施工现场临时用电线路应规范布置，不得私拉乱接。

（2）施工现场用电设备应安装漏电保护器，确保用电安全。

（3）施工人员应熟悉用电设备操作规程，不得擅自操作。

5. 高处作业安全（1）高处作业人员必须佩戴安全带，安全带应系挂在高处牢固可靠的构件上。

（2）高处作业平台应设置防护栏杆，防止人员坠落。

（3）高处作业时，严禁酒后作业、疲劳作业。

6. 交通安全（1）施工现场车辆应按规定停放，不得占用消防通道。

（2）施工人员上下班应乘坐指定的交通工具，严禁乘坐无牌无证、超载的车辆。

三、交底要求1. 施工单位应将本次安全技术交底记录在案，并存档备查。

2. 施工单位应将本次安全技术交底内容向施工人员进行详细讲解，确保施工人员充分了解和掌握。

3. 施工人员应认真听取安全技术交底内容，如有疑问应及时提出。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

技术交底书编号工程名称路基工程交底日期分项工程名称M7.5浆砌片石护脚施工编制单位中铁十六局集团张承高速TJ25合同段施工单位施工技术负责人技术交底内容：一、工程概况：结合本标段实际情况，拟选定右幅K128+300~K128+475段M7.5浆砌片石护脚墙施工作为首件工程先行施工，确定各项施工参数，以便检验施工方案的工艺方法及人员设备的配合协调情况。

护脚墙尺寸为：墙高（含基础总高度）4.0m，墙顶宽2.2m，墙底宽3.2m，基础埋深不小于1.5m。

（详见附图）二、施工准备(一)技术准备1、施工前首先熟悉施工设计文件，吃透设计意图，做好技术交底，掌握本工程以及业主、监理方面的特殊要求。

2、组织精良的测量人员对设计控制桩进行复测定位，并将测量成果向监理部门报验。

经监理部门复测确认后，我们将以此为据，并对本标段的中线和高程进行加密布桩，以满足施工要求。

（二）试验准备原材料进场都进行检测试验，包括：水泥、水、砂、片石，检验结果见附件原材料检验报告单。

确定砂浆配合比，准备好砂浆试模。

（三）施工机具、人员、材料准备1、施工主要设备配备PC220挖掘机1台、JDC350拌和机1台、150QJ10-50/7水泵3台、磅秤1台、20KW发电机1台、手推车、洒水车等2、人员组织按计划安排组织管理、技术人员及主要施工人员进场,并满足工程实际需要。

3、材料准备⑴石材：工程所用石料，形状不受限制，最小断面尺寸应不小于20cm，具有一定长度和宽度的块片状石料其材质要均匀，坚硬，不易风化，无裂纹，表面的污渍予以清除，且强度不小于30MPa。

⑵水泥：采用普通硅酸盐P.O42.5水泥，水泥进场应有产品合格证和出厂检验报告，不同品种的水泥不得混合使用。

水泥储存必须上盖下垫，做好防水防潮措施。

⑶砂：宜采用质地坚硬、级配良好洁净的中粗砂且为河砂，砂的含泥量不超过2%，其质量应符合国家现行标准要求。

现场堆放的砂，应硬化一块场地等防止砂被污染。
