【CN210104574U】大跨度前支点牵索挂篮预应力体系转换系统【专利】

格式：pdf
大小：660.54 KB
文档页数：11

下载文档原格式

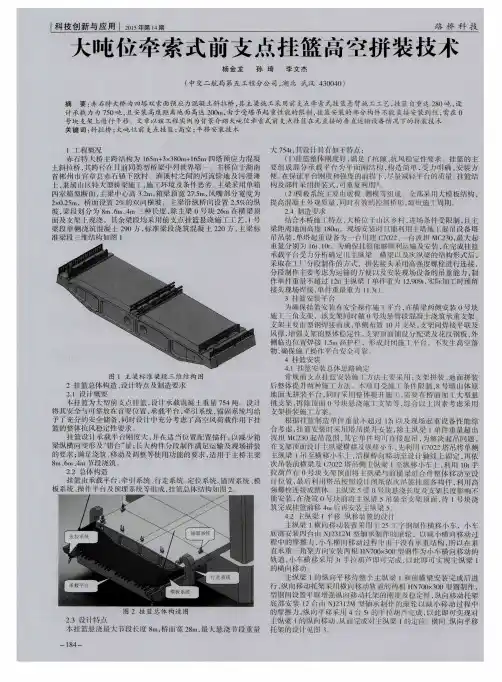

大吨位牵索式前支点挂篮高空拼装技术

大７５４ｔ．其设计具仃如下特点：（１）挂镌整体刚度好．满足Ｊ抗倾、抗风稳定性要求、挂篮的主要组成部分承载俞为平而刚结构，构造简．受力叫确，安装方便．．在保平台刚度和幔度的前提，ｊ减轻的质量挂篮结构及部什采用拼式．可复利川… （２）模板系统主要良模、侧侵等成采川大模板结构，提离混凝十外观质量，㈨¨ 、Ｊ ‘ 柯效的控制矫形，缩施Ｔ周期。２．４制造要求结合本桥施１特点，大桥化丁… 乡村，进场条件受限制，主梁距离地高度ｌ８０ｍ．现场安装时只能利川主塔施ｒ起吊设备塔吊吊装，单塔起巫设备为一俞川业Ｃ７０２２、一台波坦ＭＣ２３０，最大起
风撑，增强支架的悭体稳定性，支架顶Ｉｆ￣ｉＮｉ设分梁及化纹钢板，外侧临边化焊接１．５ｎＩ厂１栏．Ｊ成封施ｌ，小发生高空落物，确保施操作半俞安全可靠
４挂雠安裟４．】托篮安总体思路确定常规ｌｊｉ『支点扯镌安装施Ｔ： ‘ 法主要采，ｌＪ：支拼装、地拼装
ｌＴ慨况
石特久桥卡跨结构为ｌ６５ｍ＋３ｘ３８０ｍ＋ｌ６５ｍＰｑ塔预应力混凝土斜托桥，跨【ｌｉｆｌｄ，；］类桥梁中列界笫一主桥位于湖南省郴州市ｒ１：啦县镇下瞅村、｝ｆ『Ｉ溪村之间的｛ｌ１『流阶地及河漫濉隶属１ｌＪ『牛牛大桥梁施ｒ，施Ｔ环境硬条件恶劣主梁果川牟『ｉｐｑ牟ｆｉ断，主ｌＩ１心岛３．２ｍ，箱梁顶觉２７．５ｍ．风嘴部分宽俊为２ｘＯ．２５ｎ１，侨【ｎｉ设２％的舣向横坡．主梁沿纵桥 …设置２．５％的纵坡，段划分为８ｍ、６ｍ、４ｍ种长度，除主梁０块２６ｍ横梁顶面及支架Ｉ脱浇，Ｊ余梁段均采川前支点挂簖悬浇施］艺．１梁段ｌ侧浇筑混凝上２９０ ‘ ，标｝侮梁段浇筑混凝士２２０力 ‘ ，丰梁怀准梁段维结构『』【】、

一种适用于大跨度预应力盖梁体系转换的临时支座装置[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201610083943.4(22)申请日 2016.02.06E01D 21/00(2006.01)E01D 19/04(2006.01)(71)申请人武汉市政工程设计研究院有限责任公司地址430023 湖北省武汉市江汉区常青路40号武汉市政设计院(72)发明人郭俊峰刘勇张文锋王志强石雯(74)专利代理机构武汉开元知识产权代理有限公司 42104代理人何英君(54)发明名称一种适用于大跨度预应力盖梁体系转换的临时支座装置(57)摘要本发明一种适用于大跨度预应力盖梁体系转换的临时支座装置，属于桥梁工程领域，本发明包括上部转座和下部销柱底座，所述上部转座通过其转座中心设置槽口向下的半圆型转槽配合放置在下部销柱底座之半椭圆柱体销柱的上部，构成上部可旋转的一体支座，并分别通过上部转座的上座板和下部销柱底座的支座螺栓使半椭圆柱体销柱垂直于盖梁走向固接在预应力盖梁与混凝土墩柱之间,盖梁可以顺着预应力的张拉方向，通过上部转座的半圆型转槽沿下部销柱底座的半椭圆体销柱相对于下部墩柱转动，解决了现有支座不能旋转的问题，确保了盖梁预应力的有效施加，大大减少了预应力损失，使盖梁受力更加明确，提高大跨度预应力盖梁施工效率和安全稳定性。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书3页附图2页CN 105507159 A 2016.04.20C N 105507159A1.一种适用于大跨度预应力盖梁体系转换的临时支座装置，其特征在于，包括上部转座和下部销柱底座，所述上部转座由上座板和转座组成，转座中心设有槽口向下的半圆型转槽；下部销柱底座由半椭圆体销柱和下座板组成，半椭圆体销柱固定连接在下座板的上表面中心，下座板装有支座螺栓，上部转座通过其半圆型转槽配合放置在下部销柱底座之半椭圆柱体销柱的上部，构成上部可旋转的一体支座，并分别通过上部转座的上座板和下部销柱底座的支座螺栓使半椭圆柱体销柱垂直于盖梁走向固接在预应力盖梁与混凝土墩柱之间。

一种新型梁体挂篮行走系统[实用新型专利]

专利名称：一种新型梁体挂篮行走系统专利类型：实用新型专利
发明人：李骞,殷倩倩,文璐,于建利,张传令申请号：CN201220474018.1
申请日：20120918
公开号：CN202787090U
公开日：
20130313
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型梁体挂篮行走系统，包括千斤顶和锚具，所述千斤顶固装在挂篮主梁上，锚具固定在新浇梁体的端部，所述钢绞线的两端分别与千斤顶和锚具连接；所述挂篮主梁的侧面焊接有焊接钢板，千斤顶置于该焊接钢板上面；在新浇梁体预埋钢板，在该预埋钢板上面焊接两个槽钢，所述锚具固定在槽钢后面。

本实用新型采用25吨张拉千斤顶作为主动力，置于挂篮主梁侧面，在梁的前端预埋一个固定装置，用钢绞线连接，形成一个动力系统，通过千斤顶对钢绞线的张拉实现挂篮的稳步前移。

较好的解决了挂篮移动复杂的问题，方便解决了占用空间大、安全问题。

申请人：中铁十局集团建筑工程有限公司
地址：250101 山东省济南市高新区工业南路59号8号楼
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：黎明
更多信息请下载全文后查看。

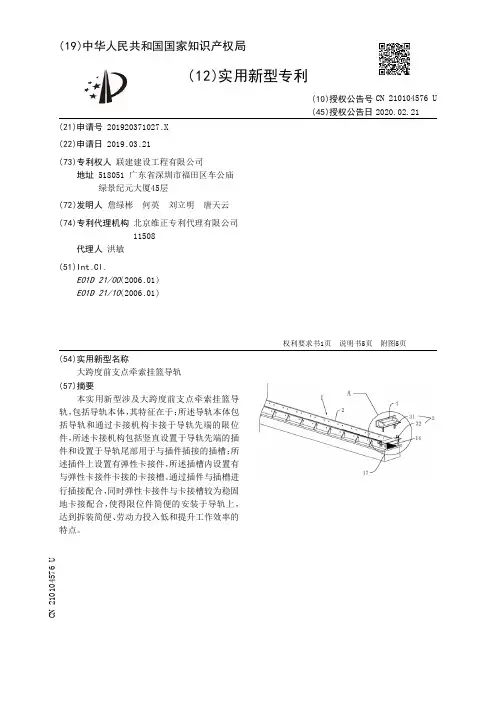

【CN210104576U】大跨度前支点牵索挂篮导轨【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371027.X(22)申请日 2019.03.21(73)专利权人联建建设工程有限公司地址 518051 广东省深圳市福田区车公庙绿景纪元大厦45层(72)发明人詹绿彬　何英　刘立明　唐天云　(74)专利代理机构北京维正专利代理有限公司11508代理人洪敏(51)Int.Cl.E01D 21/00(2006.01)E01D 21/10(2006.01)(54)实用新型名称大跨度前支点牵索挂篮导轨(57)摘要本实用新型涉及大跨度前支点牵索挂篮导轨，包括导轨本体，其特征在于：所述导轨本体包括导轨和通过卡接机构卡接于导轨先端的限位件，所述卡接机构包括竖直设置于导轨先端的插件和设置于导轨尾部用于与插件插接的插槽；所述插件上设置有弹性卡接件，所述插槽内设置有与弹性卡接件卡接的卡接槽。

通过插件与插槽进行插接配合，同时弹性卡接件与卡接槽较为稳固地卡接配合，使得限位件简便的安装于导轨上，达到拆装简便、劳动力投入低和提升工作效率的特点。

权利要求书1页说明书5页附图5页CN 210104576 U 2020.02.21C N 210104576U权　利　要　求　书1/1页CN 210104576 U1.大跨度前支点牵索挂篮导轨，包括导轨本体(1)，其特征在于：所述导轨本体(1)包括导轨(2)和通过卡接机构(3)卡接于导轨(2)先端的限位件(4)，所述卡接机构(3)包括竖直设置于限位件(4)底部的插件(41)和设置于导轨(2)先端用于与插件(41)插接的插槽(42)；所述插件(41)上设置有弹性卡接件(5)，所述插槽(42)内设置有与弹性卡接件(5)卡接的卡接槽(6)。

2.根据权利要求1所述的大跨度前支点牵索挂篮导轨，其特征在于：所述插槽(42)的槽口呈燕尾槽型设置，沿其槽边的长度方向上设置有用于储存润滑油的储油槽(7)。

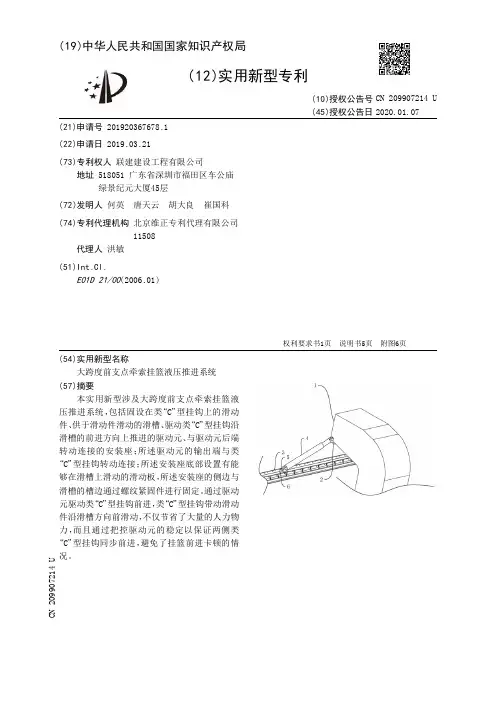

【CN209907214U】大跨度前支点牵索挂篮液压推进系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367678.1(22)申请日 2019.03.21(73)专利权人联建建设工程有限公司地址 518051 广东省深圳市福田区车公庙绿景纪元大厦45层(72)发明人何英　唐天云　胡大良　崔国科　(74)专利代理机构北京维正专利代理有限公司11508代理人洪敏(51)Int.Cl.E01D 21/00(2006.01)(54)实用新型名称大跨度前支点牵索挂篮液压推进系统(57)摘要本实用新型涉及大跨度前支点牵索挂篮液压推进系统，包括固设在类“C ”型挂钩上的滑动件、供于滑动件滑动的滑槽、驱动类“C ”型挂钩沿滑槽的前进方向上推进的驱动元、与驱动元后端转动连接的安装座；所述驱动元的输出端与类“C ”型挂钩转动连接；所述安装座底部设置有能够在滑槽上滑动的滑动板，所述安装座的侧边与滑槽的槽边通过螺纹紧固件进行固定。

通过驱动元驱动类“C ”型挂钩前进，类“C ”型挂钩带动滑动件沿滑槽方向前滑动，不仅节省了大量的人力物力，而且通过把控驱动元的稳定以保证两侧类“C ”型挂钩同步前进，避免了挂篮前进卡顿的情况。

权利要求书1页说明书5页附图6页CN 209907214 U 2020.01.07C N 209907214U权　利　要　求　书1/1页CN 209907214 U1.大跨度前支点牵索挂篮液压推进系统，其特征在于：包括固设在类“C”型挂钩(1)上的滑动件(2)、供于滑动件(2)滑动的滑槽(3)、驱动类“C”型挂钩(1)沿滑槽(3)的前进方向上推进的驱动元(4)、与驱动元(4)后端转动连接的安装座(5)；所述驱动元(4)的输出端与类“C”型挂钩(1)转动连接；所述安装座(5)底部设置有能够在滑槽(3)上滑动的滑动板(6)，所述安装座(5)的侧边与滑槽(3)的槽边通过螺纹紧固件(7)进行固定。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920370575.0
(22)申请日 2019.03.21
(73)专利权人联建建设工程有限公司
地址 518051 广东省深圳市福田区车公庙
绿景纪元大厦45层
(72)发明人鞠学伟　吴伯喜　仇星　黄翔　
(74)专利代理机构北京维正专利代理有限公司
11508
代理人洪敏
(51)Int.Cl.
E01D 21/00(2006.01)
E01D 21/10(2006.01)
(54)实用新型名称大跨度前支点牵索挂篮预应力体系转换系统(57)摘要本实用新型涉及一种大跨度前支点牵索挂篮预应力体系转换系统，张拉分配梁沿挂篮纵梁的圆弧面上滑动，张拉分配梁与挂篮纵梁之间设置有限制张拉分配梁与挂篮纵梁分离的卡接结构。

通过上述设置，卡接结构对张拉分配梁进行限位，使张拉分配梁沿挂篮纵梁的圆弧面进行滑动，并在不受外力支撑的情况下不与挂篮纵梁分离。

从而在现场施工的过程中，工人可以通过手拉葫芦对张拉分配梁进行牵引和移动，当张拉分配梁进行移动的时候只会沿挂篮纵梁的圆弧面进行移动，便于工人调节张拉分配梁相对挂篮纵梁的圆心角并进行固定，并且在操作失误的时候张拉分配梁不与挂篮纵梁分离，从而提高了该连
接斜拉索的预应力体系转换系统的安全性能。

权利要求书1页说明书5页附图4页CN 210104574 U 2020.02.21
C N 210104574
U
权　利　要　求　书1/1页CN 210104574 U
1.一种大跨度前支点牵索挂篮预应力体系转换系统，包括张拉千斤顶(41)、张拉分配梁(2)以及与张拉千斤顶(41)相连的将斜拉索(43)张拉力传至张拉分配梁(2)上的张拉杆(42)，其特征是：包括挂篮纵梁(1)，所述挂篮纵梁(1)包括供所述斜拉索(43)穿过的通槽(11)，所述挂篮纵梁(1)前端呈圆弧设置，所述张拉分配梁(2)朝向所述挂篮纵梁(1)的一面与所述挂篮纵梁(1)的圆弧面贴合，所述张拉分配梁(2)沿所述挂篮纵梁(1)的圆弧面上滑动，所述张拉分配梁(2)与所述挂篮纵梁(1)之间设置有限制所述张拉分配梁(2)与所述挂篮纵梁(1)分离的卡接结构。

2.根据权利要求1所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接结构包括分别设置在所述通槽(11)两侧的滑槽(12)，所述滑槽(12)靠近所述挂篮纵梁(1)前端圆弧面的一侧固定有挡檐(13)，所述挡檐(13)沿所述圆弧面设置；所述卡接结构还包括固定在所述张拉分配梁(2)朝向挂篮纵梁(1)一面的卡接件(3)，所述卡接件(3)配合所述张拉分配梁(2)卡接所述挡檐(13)，所述卡接件(3)在所述滑槽(12)内滑动。

3.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)与所述挡檐(13)接触的一面设置为圆弧面并与挡檐(13)贴合。

4.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)与所述张拉分配梁(2)可拆卸连接。

5.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)横截面为类“L”型，所述卡接件(3)包括与所述张拉分配梁(2)垂直的第一连接杆(31)和与张拉分配梁(2)平行的第二连接杆(32)，所述第一连接杆(31)和第二连接杆(32)形成卡接口，所述卡接件(3)的卡接口分别朝向两侧所述滑槽(12)的挡檐(13)。

6.根据权利要求5所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述挡檐(13)朝向所述张拉分配梁(2)贯通有若干连接孔(14)，所述连接孔(14)沿圆弧面设置，所述张拉分配梁(2)与所述第二连接杆(32)之间连接有连接件，所述连接件贯通所述连接孔(14)。

7.根据权利要求6所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述张拉分配梁(2)整体呈四棱台设置，所述张拉分配梁(2)面积较大的一端朝向挂篮纵梁(1)。

8.根据权利要求6所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述连接孔(14)之间沿圆弧面等圆心角间隔设置。

9.根据权利要求7所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述连接件贯通所述张拉分配梁(2)的倾斜面。

2。
