地铁直流牵引供电系统保护原理及配置简析摘要：轨道交通牵引供电系统普遍采用直流系统，为了保证列车正常运行和在故障情况下保障设备及人身安全，需要对直流供电系统配置详备的保护系统，本文主要分析了直流保护系统设计需考虑的因素及一般的整定计算的方法。
关键词：直流保护；计算方法；保护配置1引言随着我国国民经济的持续发展，城市交通日趋紧张，而地铁成为解决大中城市交通拥挤问题的最佳方案。
为了降低工程造价，设备国产化又是发展的主要原则。
目前，在地铁直流供电继电保护领域内，国产保护设备还处于起步阶段，国内主要城市的地铁直流保护均采用进口一体化设备，主要有Siemens公司的DPU96和瑞士Sechron公司的SEPCOS。
本文提出了直流牵引供电系统保护配置要求、原则以及整定计算方法，通过对直流保护系统原理的分析，希望能对轨道交通直流供电系统保护设备的国产化有所帮助。
2直流保护系统配置原则及应考虑的主要因素对于不同的地铁牵引供电系统，直流牵引系统的保护配置可能不相同，但是保护的作用是相同的。
牵引变电所内的直流系统的故障形式主要有：短路故障，过负荷故障，过压故障等，最常见也是危害最大的属短路故障。
短路故障与发生的短路点位置和短路性质密切相关，直流短路系统保护装置应能保证系统在发生短路故障时能够快速、有选择性切掉故障线路；在系统过负荷时能够发出报警；在故障消除后能够尽快的恢复供电。
另外在保证系统能够安全可靠供电的前提下，直流保护系统配置应力求简洁，避免保护配置过多，增加保护配合难度，同时也增加了工程投资费用。
基于以上原则，直流保护系统同时应考虑以下因素：（1）各种保护之间的相互配合关系，保证在直流系统发生短路故障时能可靠地切除故障；（2）保证列车正常运行时不会误跳闸而影响列车运行，能够避免列车的启动电流的影响和列车过牵引网分段时冲击电流的影响；（3）1500V直流馈线的保护配置应保证直流供电系统正常及越区供电情况下牵引网在近端、中部及远端发生短路故障时均能快速跳闸。
地铁直流牵引变电所在我国，地铁是城市公共交通的重点发展方向，设备国产化又是发展的主要原则。
在地铁直流供电继电保护领域内，国产保护设备还处于起步阶段，目前，国内主要城市的地铁直流保护设备均来自国外，例如广州地铁二号线选用的是德国Siemens公司的DPU96，武汉轻轨选用的是瑞士sechron公司的SEPCOS。
通过对部分国外产品的研究，笔者认为，直流保护设备的原理并不是十分复杂，功能实现在理论上也没有任何障碍，希望通过本文的抛砖引玉，在将来的不久，能够看到国产的直流保护设备在我国甚至国际市场成为主流。
1一次系统简介图1显示了一个典型的牵引变电所的电气主接线图，该所将主变电所来的交流高电压经整流机组降压、整流为直流1500V，再经直流开关柜向接触网供电。
我国上海和广州地铁的直流牵引供电系统均是如此，北京地铁采用的是第三轨受流器，其馈电电压为750V。
由于750V馈电电压供电距离短、杂散电流大，现在多采用1500V。
图2显示的是采用双边供电的上行接触网的分区段示意图，一个供电区由相邻的2个牵引变电所同时供电，这种双边供电的方式提高了供电的可靠性，同时分区段的方式使故障被隔离在某个区段以内，而不致影响其它供电区段，因而被广泛采用。
本文中所讨论的保护原理均基于1500V架空接触网双边供电方式。
2牵引变电所内直流保护的配置牵引变电所内的直流保护系统必须在系统发生故障时快速、准确地切除故障，同时又要避免列车正常运行时一些电气参数的变化引起保护装置误跳闸。
后备保护的存在增加了故障切除的可靠性，同时也增加了与主保护配合的难度，所以保护的配置也不宜过多。
不同的牵引变电所其电气特性不同，运行要求不同，所以保护装置的整定值不同，甚至保护的配置亦不相同。
通常，牵引变电所内的直流保护安装于开关柜中，其可能的配置如下：A．馈线柜：a．大电流脱扣保护；b．电流上升率保护；c．定时限过流保护；d．低电压保护；e．双边联跳保护；f．接触网热过负荷保护；g．自动重合闸。
地铁直流系统保护原理解读一、直流框架保护1、概述：地铁直流供电系统主要由牵引降压变电所、架空接触网、钢轨三部分组成。
每个牵引降压变电所内有两个整流机组，将来自110 kV /33 kV 主变电站的交流33 kV 经整流变压器降压为AC1200V交流电，经整流器组将AC1200V交流电变为直流DC 1500 V直流电后, 通过直流开关柜向接触网供电。
一般来说，正常情况下1号馈电线向下行方向接触网供电，2号馈电线方向上行接触网供电。
每个区间内的接触网由两个牵引变电所同时供电，称为小双边供电方式。
双边供电的优点是供电可靠性高，也可提高接触网电压水平，减少电能损耗。
当任一牵引变电所因故障不能正常供电时，该故障牵引变电所退出运行，即断开该馈线断路器，合上馈线越区隔离开关。
故障牵引变电所担负的供电臂经由相邻牵引变电所实行越区供电，此时称为大双边供电方式。
因地铁直流供电系统是不接地系统，即直流柜对地是绝缘安装。
当直流带电设备对直流柜柜体发生泄漏或绝缘损坏闪络时，为了及时将直流设备内发生的短路故障迅速切除，故直流系统设置了直流框架保护。
如果发生直流开关带电设备对直流柜柜体发生泄漏或绝缘损坏或直流1500 V 开关柜的正极与柜体发生故障时, 对设备尤其对人身安全会造成严重威胁,框架保护动作切断直流开关，确保设备安全。
为了设备和人身的安全,。
2、保护原理框架保护分为电压型框架保护和电流型框架保护保护两种（详见直流框架保护原理图）。
牵引变电所直流供电设备内部绝缘材料绝缘性能降低或失去功效，便可能危及人身安全，为防止人身伤害事故发生，可将直流系统框架泄漏保护装置安装在牵引降压变电所内，该保护主要包括反映直流泄漏电流的过电流保护以及反映接触电压的过电压保护，而过电压保护还作为钢轨电位限制装置的后备保护与车站的钢轨电位限制装置相配合。
（1）、柜架泄漏电流型保护：装置设置二段式框架泄漏电流保护，框架泄漏电流保护可以切除绝缘安装的直流开关柜或整流器柜内发生正极与框架短路故障。

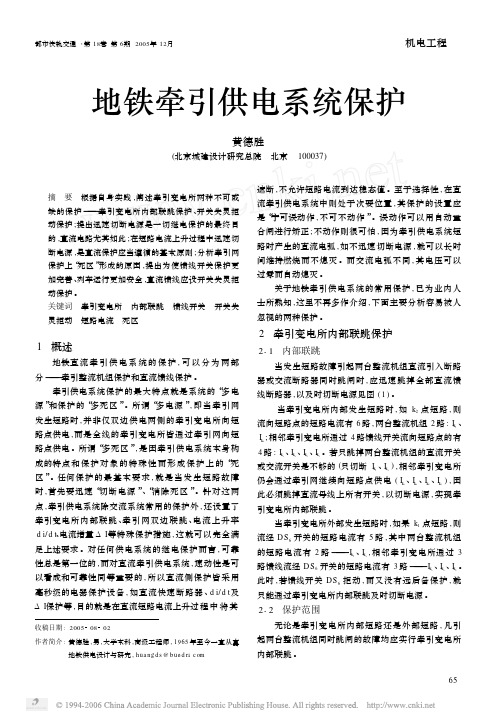

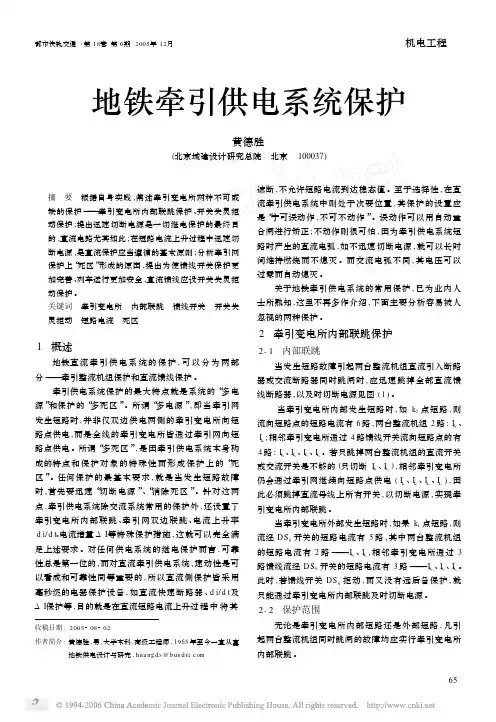

地铁直流牵引供电系统保护地铁直流牵引供电系统保护是地铁运营中的关键环节，其功能是防止系统的电气故障和管线故障，确保系统的安全稳定运行。
下文将从保护原理、保护措施和保护应用三个方面，进行详细介绍。
保护原理地铁直流牵引供电系统保护主要是针对系统的电气故障进行保护。
保护原理是依据牵引供电系统的运行特点和故障情况，通过检测、判断和调节等技术手段，对系统进行快速自动保护。
具体来说，保护系统需要完成以下几项任务：1. 检测设备状态：通过对电气设备进行监测，判断设备是否正常工作，如果发现故障，就要及时采取措施，避免事故的发生。
2. 检测运行状态：通过检测电气系统的电压、电流和频率等参数，了解系统的运行状态，以便及时采取措施予以调整。
3. 快速分析故障：通过分析电气系统的故障情况，判断故障的类型和具体位置，并尽快采取应对措施，以避免事故的发生。
4. 自动保护处理：通过通过设置保护设备和保护电路等措施，将发生故障的线路自动断开，实现故障的隔离和保护。
保护措施地铁直流牵引供电系统的保护措施一般包括以下几个方面：1. 电源保护：地铁直流牵引供电系统需要有可靠的保护方案，能够及时检测和隔离电源发生的电气故障，保障系统的供电安全。
2. 电缆保护：地铁直流牵引供电系统的电缆也需要进行保护，以避免电缆的故障对整个系统产生负面影响。
主要包括电缆头保护、电缆穿过隧道保护、电缆接地保护等。
3. 输电线路保护：地铁直流牵引供电系统输电线路需要保护，主要包括过流保护、过载保护、接地保护、距离保护、差动保护等。
4. 电力电子设备保护：地铁直流牵引供电系统中的电力电子设备非常重要，需要采取相应的保护措施，以避免电力电子器件故障对整个系统产生负面影响。
主要包括温度保护、过流保护、过压保护、欠压保护等。
保护应用在地铁运营中，保护应用非常重要，通常需要采用一些现代化的保护技术。
具体包括以下几个方面：1. 微机保护技术：采用微处理器、检测、保护等技术，实现电气设备的保护和维护。
・电力/电气化・图1 兖州北编组站供电分段示意的风险。
因此,最好将4、7供电臂相互交换,以便对供电臂进行检修和维护,并能防出现维修人员的伤亡事故。
6 结语铁路枢纽站的电气化技术改造方案比较复杂,所涉及到的部门比较多,如机、工、供、电、辆等部门;设计方案所遵循的规程、规范也较多,而且还要根据铁路枢纽站的具体情况,从设计方案的可靠性、完整性、技术经济性进行反复的比较,才能最终确定最优的实施电气化技术改造的方案。
笔者主要从兖州铁路枢纽站电气化技术改造方案的完整性、技术经济性、供电的可靠性、维修的便宜性等几方面进行了有针对性的阐述,以抛砖引玉。
参考文献:[1] T B10009—2005,铁路电力牵引供电设计规范[S].[2] T B10208—98,铁路电力牵引供电施工规范[S].[3] 铁建设函[2005]285号,新建时速200km 客货共线铁路设计暂行规定[S].[4] 中铁电化勘测设计研究院.兖州枢纽电气化的设计文件[Z ].天津:2005.收稿日期:20060512;修回日期:20060703作者简介:赵正波(1965—),男,工程师,1990年毕业于华东交通大学铁道电气化专业。

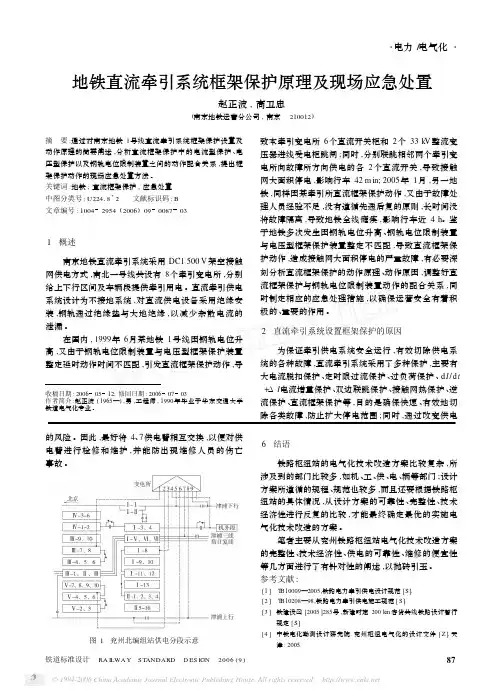

地铁直流牵引系统框架保护原理及现场应急处置赵正波,高卫忠(南京地铁运营分公司,南京 210012)摘 要:通过对南京地铁1号线直流牵引系统框架保护设置及动作原理的简要阐述,分析直流框架保护中的电流型保护、电压型保护以及钢轨电位限制装置之间的动作配合关系,提出框架保护动作的现场应急处置方法。
关键词:地铁;直流框架保护;应急处置中图分类号:U22418+2 文献标识码:B 文章编号:10042954(2006)090087031 概述南京地铁直流牵引系统采用DC1500V 架空接触网供电方式,南北一号线共设有8个牵引变电所,分别给上下行区间及车辆段提供牵引用电。
直流牵引供电系统设计为不接地系统,对直流供电设备采用绝缘安装,钢轨通过绝缘垫与大地绝缘,以减少杂散电流的泄漏。
浅析地铁直流牵引变电所的保护原理许立国【摘要】在我国，地铁是城市公共交通发展的主要方向，也是缓解现有城市交通压力的主要方法和手段。
在目前的地铁工作中，设备国产化和电力稳定化已成为追求的重点，也是地铁行业发展的关键原则。
本文就以直流1500V双边供电牵引变压站为例，详细的阐述了地铁直流牵引变电所工作保护原理，以供相关工作人员参考借鉴。
【关键词】地铁；牵引变电站；保护；直流地铁在目前已成为环节城市交通压力的关键，已成为公共交通事业中的重要组成部分。
在目前的社会发展中，地铁也被称之为地下铁道，是一种地下运行的城市交通系统和捷运系统。
一般来说，地铁在运行中离不开变电站的配合与协助，变电站工作效率的高低直接关系着地铁运行安全与稳定性。
这就需要我们在工作中对地铁变电所进行深入系统的研究与总结，对其容易产生的种种缺陷与质量问题深入探讨与研究，从而避免由于变电所运行故障而造成的地铁运营影响。
1.牵引变电所概述牵引变电所是电力牵引的专用变电所。
一般来说，这种变电所主要是针对铁路系统和地铁系统设置的，是通过牵引变电所将区域内的电力系统传输过来的电力，根据电力牵引以及变电站的不同电压要求转变成为适用于电力牵引的电能。
然后在根据相关需要分别输送至沿线铁路的架空线路上，从而架设一定的接触网。
一般来说，牵引变电所在我们的生活中很少见到，但是它在交通运输行业中却较为常见，且是为车辆运行提供充足能源的关键。
一般来说，在目前的地铁运输系统中，电气化铁路沿线存在着诸多的牵引变电所，其相邻间距不能够超过50km。
在长的电气化铁路系统中，为了将高压输电线路电能能够形成一套系统化的管理模式和管理方式，一般都是在200～250km的范围之内设置相关的变电所，它在工作中除了需要具备一般变压器所拥有的电能转换之外，还需要将高压电网传输过来的电能通过相关的输电线路转化为普通电能输送给中间变电所，从而进行有效的传递。
2.牵引变电所结构组成牵引变电所是目前地铁运输领域中最为重要的电力系统之一，其在应用中是以单机容量为10000KV为主的降压变压器组成的，这种变压器结构模式也被我们在工作中常常称之为牵引变压器或者主变压器。
地铁直流供电系统保护技术摘要：地铁直流牵引供电是一个复杂的系统，而直流保护装置则是在地铁电路发生故障时及时准确地检测出故障并切断故障，缩短维修时间，减少经济损失。
本文就地铁直流供电系统的保护技术进行探讨。
关键词：地铁；直流供电；保护技术前言在地铁牵引供电系统中有以下几种主要的直流馈线保护方式：电流类保护（大电流脱扣保护、di /dt电流上升率及电流增量保护、过流保护）；电压类保护（低电压保护、电压降保护、ov柜保护、轨道带电保护）、框架类保护（框架电压保护，框架电流保护）；其它保护（接触网热过负荷保护等保护方式）。
牵引供电系统可能发生各种故障和不正常的运行状态。
最常见的，同时也是最危险的故障就是发生各种形式的短路。
当被保护线路上发生短路故障时，其主要特征就是电流增加和电压降低。
利用这两个特征，可以构成电流和电压的保护。
从检测方法上，分别通过测量电流、电压和阻抗等参数可以实现对线路的保护。
以下主要对电流类的保护技术进行分析。
一、大电流脱扣保护大的短路电流对线路会造成巨大的损坏，故大的短路电流一出现应立即切断，其切断时刻应在其达到电流峰值之前，故大电流脱扣保护是一种基于电流幅值的保护。
直流馈线回路的断路器本身装设了大电流脱扣，它对接触网近端短路故障较灵敏，因而对于接触网近端短路故障的保护，主要依靠直流快速断路器本身的大电流脱扣保护使断路器跳闸。
当直流短路电流上升率达5KA\s时，直流快速断路器动作跳闸，动作时间仅为2---3ms。
假设被保护线路短路电流的最小值为Idmin，动作电流整定为Idz> kIdmin（其中k为可靠系数）。
一旦检测到瞬时电流超过动作电流时，立即跳闸。
保护的灵敏性是其特点，其固有动作时间仅几毫秒。
所以大电流脱扣保护非常灵敏，尤其电流上升非常快的近端短路，往往先于电流上升率及电流增量保护动作。
二、电流上升率及电流增量保护（DDL保护）随着近几年我国城市轨道交通的迅速发展，一种反应电流变化趋势的保护，即DDL保护又称电流变化率（di/dt）和电流增量（）保护，逐渐成为直流牵引网末端短路的主保护。
关于地铁直流牵引供电系统的分析德黑兰地铁牵引供电系统采用交流63/20 kV两级电压，中压环网供电，直流采用750 V制式、接触轨供电方式。
其优点是相比1500 V电压，可以节约15%的隧道断面，采用接触轨供电方式，较1500 V架空式运营维护量少。
在地铁运营期间，为了保证乘客、工作人员的人身安全及牵引变电所设备安全，通过设置框架保护和轨道电位限制装置，来实现地铁的安全运行。
一、框架泄漏保护设置原因导体的直流电阻相比交流阻抗小的多，750 V直流系统若发生金属性短路，严重时短路电流瞬间可达到几万安培，对直流设备将造成严重危害，甚至发生火灾、爆炸等严重后果。
采取绝缘安装方式可以极大地减少直流系统对金属外壳的短路电流，但金属外壳的绝缘安装，对工作人员的人身安全将造成极大威胁。
并且绝缘安装不仅要保证直流设备外壳的对地绝缘，直流设备周围地面、设备操作把手等必须绝缘安装，引入直流设备内交流电源也必须采用隔离变压器与系统隔离。
因此绝缘安装的建设费和维护费都很高。
因此，德黑兰地铁采用低阻抗绝缘安装法。
这种方式与绝缘安装相比，建设成本有所降低。
二、框架泄漏保护原理低阻抗框架泄漏保护是专为直流设备配备的正极与外壳发生故障的一种保护措施，其保护原理是当正极对外壳发生绝缘损坏时，快速切除故障，保证系统的安全运行。
框架泄漏保护装置功能的实现，由直流电流继电器执行。
牵引变电所的直流开关柜组列布置，负极柜与整流器柜组列布置，分别绝缘安装，两组直流设备的外壳保护接地母排，用电缆连接成一个整体，电流继电器一端接于绝缘安装的设备外壳接地母排，另一端与变电所接地网单点相连，用于检测直流设备外壳对接地网的绝缘泄漏电流。
直流系统在正常运行时，电流检测回路没有电流通过。
当牵引变电所任意直流设备内正极对外壳放电时，接地电流通过电流元件流入接地网，再通过钢轨与地之间的绝缘泄漏电阻回到负极。
当泄漏电流超过整定值时，框架泄漏保护的电流继电器动作，迅速切除故障。

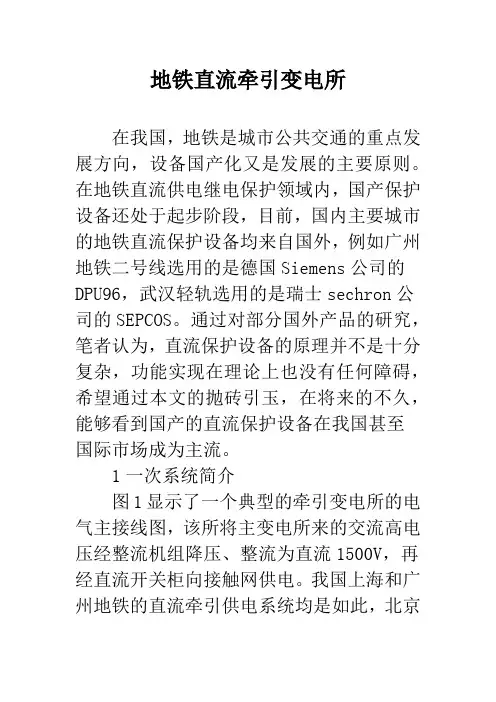

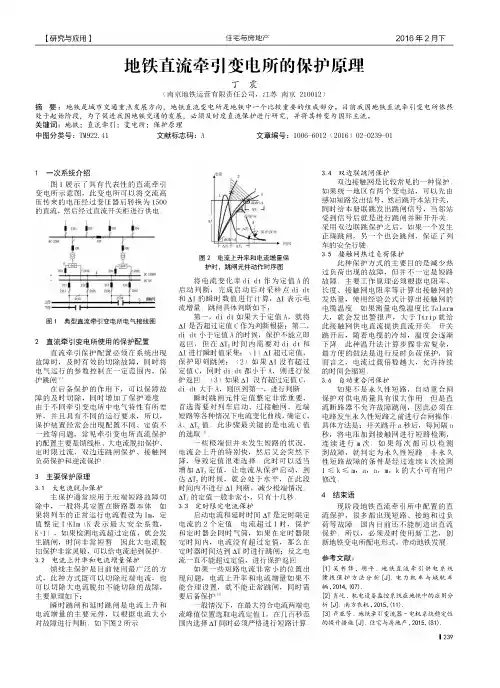

浅析地铁直流牵引变电所的保护原理2009年04月04日星期六 03:550 引言在我国，地铁是城市公共交通的重点发展方向，设备国产化又是发展的主要原则。
在地铁直流供电继电保护领域内，国产保护设备还处于起步阶段，目前，国内主要城市的地铁直流保护设备均来自国外，例如广州地铁二号线选用的是德国Siemens公司的DPU96，武汉轻轨选用的是瑞士sechron公司的SEPCOS。
通过对部分国外产品的研究，笔者认为，直流保护设备的原理并不是十分复杂，功能实现在理论上也没有任何障碍，希望通过本文的抛砖引玉，在将来的不久，能够看到国产的直流保护设备在我国甚至国际市场成为主流。
1 一次系统简介图1显示了一个典型的牵引变电所的电气主接线图，该所将主变电所来的交流高电压（典型值：33kV）经整流机组（包括变压器及整流器）降压、整流为直流1500V，再经直流开关柜向接触网供电。
我国上海和广州地铁的直流牵引供电系统均是如此，北京地铁采用的是第三轨受流器（上海和广州地铁则是架空接触网），其馈电电压为750V。
由于750V馈电电压供电距离短、杂散电流大，现在多采用1500V。
图2显示的是采用双边供电的上行接触网的分区段示意图（下行亦相同），一个供电区由相邻的2个牵引变电所同时供电，这种双边供电的方式提高了供电的可靠性，同时分区段的方式使故障被隔离在某个区段以内，而不致影响其它供电区段，因而被广泛采用。
本文中所讨论的保护原理均基于1500V架空接触网双边供电方式。
图1 典型牵引变电所电气主接线参考图图2 双边供电接触网分区段示意图图3 短路电流与列车运行电流示意图2牵引变电所内直流保护的配置牵引变电所内的直流保护系统必须在系统发生故障时快速、准确地切除故障，同时又要避免列车正常运行时一些电气参数的变化引起保护装置误跳闸。
后备保护的存在增加了故障切除的可靠性，同时也增加了与主保护配合的难度，所以保护的配置也不宜过多。
不同的牵引变电所其电气特性不同，运行要求不同，所以保护装置的整定值不同，甚至保护的配置亦不相同。
通常，牵引变电所内的直流保护安装于开关柜中，其可能的配置如下：A．馈线柜（图1中对应211，212，213，214开关柜）：a．大电流脱扣保护（over-current protection）；b．电流上升率保护（di/dt protection）；c．定时限过流保护（definite-time over-current protection）；d．低电压保护（under-voltage protection）；e．双边联跳保护（transfer intertrip protection）；f．接触网热过负荷保护（cable thermal overload protection）；g．自动重合闸（automatic re-closure）。
B．进线柜（图1中对应201，202开关柜）：a．大电流脱扣保护（over-current protection）；b．逆流保护（reverse current protection）。
C．负极柜：a．框架保护（frame fault protection）。
D. 轨道电压限制装置a. 轨道电压限制保护3主要保护的原理牵引变电所内的直流系统的故障形式主要有：短路故障，过负荷故障，过压故障等等，最常见的也是危害最大的是短路故障。
从本质上讲，短路故障有两种类型，一种是正极对负极短路，另一种是正极对大地短路。
所内配置的多数保护都是为了切除前一种故障，框架保护则是为了切除后一种故障。
对于前一种故障，多数是由于架空接触网对钢轨短路所引起的，短路点离牵引变电所的距离决定了短路电流的大小。
远端短路故障电流的峰值与列车启动时的电流峰值相近，甚至小于该电流，所以，远端短路故障电流与列车启动电流的区分，是牵引变电所直流保护的难点。
另外，列车受电弓过接触网分段时，也会有一个峰值较高的电流出现。
图3是典型的近、远端故障电流与列车受电弓过接触网分段时的电流时间特性示意图。
以下介绍牵引变电所内的主要的直流保护的工作原理：3.1 大电流脱扣保护主保护，与交流保护中的速断保护类似，用以快速切除金属性近端短路故障。
这种保护是直流断路器内设置的固有保护，没有延时性，它通过断路器内设置的脱扣器实现。
当通过断路器的电流超过整定值时，脱扣器马上动作，使断路器跳闸。
一般来说，该保护的整定值要通过计算和短路试验得出，整定值要比最大负荷下列车正常启动的电流大，也要比最大短路电流小。
3.2 电流上升率保护广泛使用的中远端短路主保护，它在多数情况下能正确区分列车正常运行电流和中远端短路电流，主要用于切除大电流脱扣保护不能切除的故障电流较小的中、远端短路故障，其工作原理如下：电流上升率保护触发的条件是唯一的，即当电流的变化率di/dt>A，A是电流上升率的定值。
满足触发条件di/dt>A时，电流上升率保护启动（该时刻记为t）。
该保护启动后，产生跳闸的条件只要在以下两个条件中满足任意一个即可：1．经过时间T1后，di/dt仍然大于B；2．经过时间T2后，ΔI>L，ΔI=It+T2－It；如图3，在t时刻，列车受电弓过接触网分段后重新与接触网连接，此时电流的绝对数值It较小，而di/dt由于充电效应则较大，短路电流和列车运行电流均可满足启动条件，但经过适当的延时后，对于列车运行电流来讲，由于充电效应维持的时间很短，电流已经经过了一个从很小到数倍于正常电流，再到正常电流的过程，此时，di/dt通常是负值，ΔI也很小，所以出发跳闸的条件一个也不满足，电流上升率保护返回；对于短路电流来讲，此时，短路仍然存在，只要距离不是非常远，通常一定满足条件1和2，致使保护跳闸。
单列列车t时刻启动时，可能di/dt>A,保护启动，但经过时间T1后，di/dt<B，ΔI<L,保护自动返回。
值得注意的是，定值T1、T2、A、B、L的选取非常重要，它决定了保护动作的正确性和快速性。
3.3 定时限过流保护电流上升率保护的后备保护，通常该保护的电流整定值Idmt较小，一般按馈线最大负荷考虑，以达到切除远端短路故障的目的，其动作延时Tdmt也较长，以避开列车启动的时间，广州地铁二号线牵引供电系统中该保护设计的Idmt为3000A，延时Tdmt为30秒。
当电流第一次超过定值时，保护启动，在延时Tdmt的时间段内电流一直超过定值，可认为是短路电流，触发跳闸，如果中间任一时刻电流没有超过定值，保护自动返回，等待下次启动。
3.4低电压保护其作用和定时限过流保护一样，作为电流上升率保护的后备保护，一般与其它保护形式互相配合，不作为单独的保护使断路器调跳闸。
它的整定值Umin及延时Tdmt 必须列车正常运行时的运行情况互相配合，应考虑最大负载下列车的启动电流和启动持续时间，还要考虑在一个供电区内多部列车连续启动的情况。
当发生短路故障时，直流输出电压迅速下降很多，当输出电压<Umin，保护启动，在一定的延时时内输出电压一直保持<Umin，则低电压保护发出动作信号。

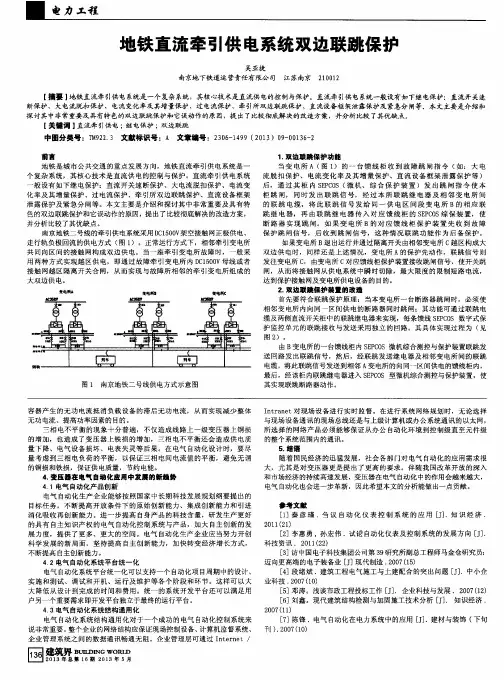

3.5双边联跳保护对于采用双边供电的接触网,它是广泛使用的一种保护手段，正如上文所介绍，在一个供电区内的接触网由两个变电所对其供电的，当其中一个所的直流馈线断路器因为某些保护跳闸的同时，还会发出联跳指令，使为同一个供电区供电的直流馈线断路器都跳闸。
它能切除故障电流特别小的远端短路故障，跳闸命令是由感知到较大近端短路故障电流的相邻站发出的。
只要给一段接触网供电的两个牵引站有一个正确跳闸，另一个立刻也会跳闸，因而可靠性很高，确保满足GB50517-92<<地下铁道设计规范>>的第8.2.21条“在事故状态下接触网短路电流的保护，应保证单边供电接触网区段一条馈线的开断和双边供电接触网区段两条馈线的开断”。
双边联跳保护的原理如下：图2显示了一条接触网的两段，左边一段由牵引变电所A和B（简称A站和B站，下同）供电，右边一段则由B站和C站供电，当短路点发生在靠近A站的c位置时，A站的大电流脱扣保护首先动作，而B站则由于短路电流小等因素，大电流脱扣和di/dt等保护均无法动作，位于A站的双边联跳保护则发出联跳命令，将B站的213开关跳开。
当B站退出运行时，则B站越区隔离开关2133合上，双边联跳保护根据B站2133的位置判断另一端是由C站213开关供电，跳闸的对象则为C站213开关。
3.6 框架保护框架保护适用于直流设备的正极对机柜外壳（与大地相连）或接触网对架空地线短路时的情况。
如图4所示，在正常无短路状态下，钢轨（负极）与地的绝缘良好，几乎没有漏电流通过A点，当故障f1发生时，即直流设备的正极对机柜外壳短路时，故障电流If1由正极通过A点，经泄漏电阻Rl回流至负极，框架保护检测位于A点的机柜外壳对地的漏电流If1，超过整定值则迅速动作。
通常，在地和负极之间还安装一个排流柜，当排流柜投入运行时，其等效电阻值远小于Rl ，If1大大增加，这样，即使钢轨（负极）与地的绝缘非常良好，泄漏电阻Rl非常大，由于排流柜提供了漏电流If1的通道，大大提高了框架保护动作的灵敏性。
当故障f2发生时，即接触网与架空地线发生短路时，由于A点离故障点较远，故漏电流较小，检测A点漏电流不能检出故障，此时框架保护检测外壳和负极之间的电位差。
在正常无短路状态下，外壳和负极之间的电位差很小，故障f2发生时电位差迅速变得很大，框架保护可以迅速动作。
而对于正极对机柜外壳短路的情况，若未投入排流柜，钢轨（负极）与地的绝缘亦很好，漏电流可能不足以启动框架保护，但电压检测元件则可使之迅速动作。
通常，电流检测元件作为框架保护的主保护，电压检测元件作为后备保护。
框架保护动作的结果是：迅速跳开本站内所有的直流开关、交流侧进线开关及邻所向本区段供电的直流开关，并需由人工复归后方可重新合上开关；3.7轨道电压限制保护轨电位限制装置控制一控制原则规电轨电位限制装置的控制分两种，一种是通过检测轨道电压实现，另一种是通过人工施加试验电压实现，如下图：正常运行，轨电位限制装置检测轨道和大地之间的电压，该电压经过V11模块整流后施加给R10；而人工施加的试验电压，是通过S24旋纽把交流220V电压经过V12整流模块整流后施加给R10。
F21、F22继电器分别检测R10上的电压，当该电压上升到92V时，经过一定的延时（0.5秒），F21继电器动作，发出合闸命令；当电压上升到150V时，F22继电器动作，发出合闸命令。
由F21继电器动作使断路器合闸的方式我们称为“一段动作（U›）”，由F22继电器动作使断路器合闸的方式我们称为“二段动作”（U››）。
二、控制过程1.合闸合闸的原则是想尽办法让合闸继电器K02受电，使由它驱动得断路器合闸线圈得电，从而使断路器合闸。
