浅谈城市轨道交通牵引供电馈线系统的继电保护配置摘要：在城市轨道交通牵引供电馈线系统中采取有效的继电保护措施，有利于保证轨道交通运行平稳可靠，降低电力故障给运行带来的影响，并且可以提高电力线路的可控性，能够给轨道交通安全运行提供技术支撑。

本文以轨道交通牵引供电系统为研究对象，探索了其继电保护的配置方案，以供借鉴。

关键词：城市轨道交通；牵引供电系统；继电保护1牵引供电系统构成分析1.1供电方式在当前城市轨道交通体系中，地铁是较为普遍的交通方式，地铁运行中的供电方式是双边供电，即供电臂从两端相邻的变电所取得电流的供电方式。

双边供电的相关配置处于露天环境下，没有备用，提出了较高的运行要求。

另外，城市轨道交通供电还包括其他普通铁路的供电，针对普通铁路供电主要的方式有：直接供电方式、自耦变压器供电方式以及带回流线直接供电方式等。

1.2接触网接触网在现阶段的城市轨道交通系统中的应用较为普遍，接触网供电有刚性接触网和柔性接触网两种方式。

柔性接触网主要利用了导线的性能，降低支撑点的负荷，比较广泛的应用在城市无轨电车和轻轨中；然而，柔性接触网的悬挂点硬度大，整体跨度小，因此而引发实际运行中发生轻微震荡的现象，所以不适用于高速的城市轨道交通运输中。

2牵引供电系统馈线保护要求在城市轨道交通车辆运行中，牵引供电系统为数据传送与运行引导提供保障，也是整个系统可以平稳运行的基础。

对牵引供电系统进行分析可知，相应的继电保护包括电压和电流两个方式，依据电力系统框架和功能的不同，所选择的保护方式也不同。

根据城市轨道交通牵引供电系统的保护现状来看，大部分采用的保护方式是电流为主、电压为辅；并且，对已有的故障数据进行分析发现，牵引供电系统保护中，需要达到过载电流保护装置反应敏捷、可以及时阻断故障隐患这一要求，要保证不降低供电系统运行的平稳性，而且，还要采用不同的供电方案和智能监测设施，提高电网管理水平与控制能力。

3牵引供电系统保护设计分析针对城市轨道交通牵引供电系统保护设计，需要重点进行电流保护，其次进行电压保护；同时，结合城市轨道交通电力系统关于平稳运行的相关要求，合理配置断路器，建立完善的备用电网系统，从而有效降低电力故障可能造成的供电系统破坏，保证电力设备完好。

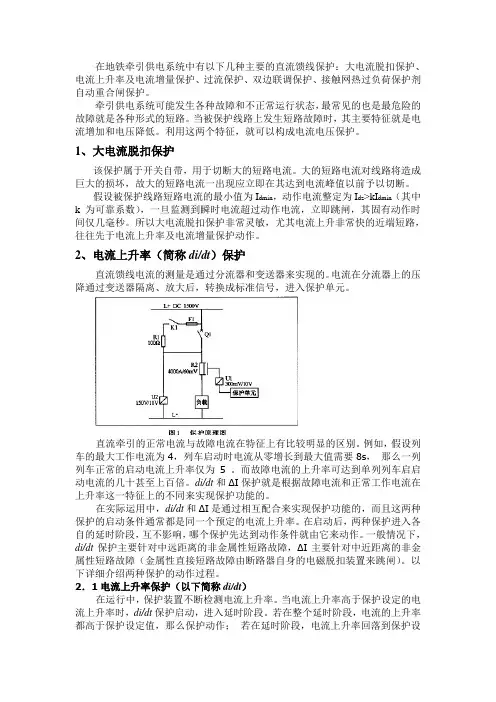

在地铁牵引供电系统中有以下几种主要的直流馈线保护：大电流脱扣保护、电流上升率及电流增量保护、过流保护、双边联调保护、接触网热过负荷保护剂自动重合闸保护。

牵引供电系统可能发生各种故障和不正常运行状态，最常见的也是最危险的故障就是各种形式的短路。

当被保护线路上发生短路故障时，其主要特征就是电流增加和电压降低。

利用这两个特征，就可以构成电流电压保护。

1、大电流脱扣保护该保护属于开关自带，用于切断大的短路电流。

大的短路电流对线路将造成巨大的损坏，故大的短路电流一出现应立即在其达到电流峰值以前予以切断。

假设被保护线路短路电流的最小值为I dmin，动作电流整定为I dz>kI dmin（其中k为可靠系数），一旦监测到瞬时电流超过动作电流，立即跳闸，其固有动作时间仅几毫秒。

所以大电流脱扣保护非常灵敏，尤其电流上升非常快的近端短路，往往先于电流上升率及电流增量保护动作。

2、电流上升率（简称di/dt）保护直流馈线电流的测量是通过分流器和变送器来实现的。

电流在分流器上的压降通过变送器隔离、放大后，转换成标准信号，进入保护单元。

直流牵引的正常电流与故障电流在特征上有比较明显的区别。

例如，假设列车的最大工作电流为4，列车启动时电流从零增长到最大值需要8s，那么一列列车正常的启动电流上升率仅为 5 。

而故障电流的上升率可达到单列列车启启动电流的几十甚至上百倍。

di/dt和ΔI保护就是根据故障电流和正常工作电流在上升率这一特征上的不同来实现保护功能的。

在实际运用中，di/dt和ΔI是通过相互配合来实现保护功能的，而且这两种保护的启动条件通常都是同一个预定的电流上升率。

在启动后，两种保护进入各自的延时阶段，互不影响，哪个保护先达到动作条件就由它来动作。

一般情况下，di/dt保护主要针对中远距离的非金属性短路故障，ΔI主要针对中近距离的非金属性短路故障（金属性直接短路故障由断路器自身的电磁脱扣装置来跳闸）。

以下详细介绍两种保护的动作过程。
