区域地理——地图公开课

区域地理——地图公开课
规律：①大范围地区多选用较小的比例尺地图。如世界政区图等。
②小范围地区多选用较大的比例尺地图。如平面图、军事图、 旅游图等。
比例尺越大，地图上表示内容越详细，比例尺越 小，地图上表示内容越简略，这种说法对吗？
地图上表示内容的详略只与比例尺大小有关 比例尺越大，表示内容越详细；比例尺越小， 表示内容越简略【笔记】
D 为1cm，图中的垂直比例和水平比例分别(
)
A.1:1000和1：50000 B. 1:2000和1：50000
C. 1:5000和1：20000 D. 1:20000和1：5000
【例2】若图中A、B两点的图上距离2.22cm,则 该图的比例尺为 ___1_：__5_0_0_0_0_0_0。0
例1：说出下图表示的地形类型的名称，并说出 所在地表示的地形名称。
火山
一些特殊等高线地形图的判读
新月形沙丘
梯田
三、等高线地形图的判读
1、根据数值大小判读地貌类型 （海拔和相对高度）
2、等高线地形图上有关问题的计算 1） 计算两地相对高度
例1:读图，图中等高线表示一种 风力堆积的地表形态，回答：
最大的是 ( B )
A．① B．② C．③ D．④
北京市地图
中国地图
0 40km
0 800km
1、两图图幅相等，哪幅地图的比例尺大？哪幅地 图表示的地区范围大？哪幅地图的内容详细？
2、由此你认为比例尺大小与表示范围和内容详略 有何关系？
一、比例尺
5、比例尺的大小与实地范围和内容详略的关系
⑴若图幅大小相同【分子】：
（１）同线等高
（２）同一幅图中，等高线密集坡陡，反之坡缓
等高
等高
线稀 等高线图与地形图对比 线密

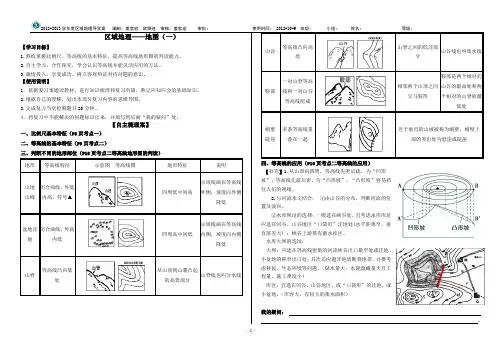

区域地理——地图(一)

区域地理——地图(一)

Ⅰ1． A 23． A 1.2.A(1)(2)1【解题思路】从表面上看，题目中没有直接提供图上距离和实际距离，这就需要从题目中进行挖掘。

首先将25 平方千米的面积数，按照正方形或圆形，求出其边长为5 千米或2．82 千米，即为计算所需的实际距离。

然后利用题目中四个选项的比例尺分别进行计算，求出四个图上距离，依次为0．5 厘米、1 厘米、1000 厘米、50 厘米。

不难看出：前两个图上距离太小，第三个又太大，按这样的比例尺绘制的地图，都不能满足特种兵小分队活动的需要，只有第四个大小适中，既便于携带，又能满足使用的需要。

2【解题思路】比例尺=图上距离/实际距离。

题上的图上距离已经给出是11.1 厘米，实际距离没有直接给出，而是给出了甲乙两地的正午太阳高度分别是600 和500。

因为两地的纬度差等于两地的正午太阳高度差，所以两地的纬度差等于100。

又因为在同一条经线上10 纬度地上距离为111 千米，所以可以计算出甲乙两地的实际距离是111 千米/10×100=1110 千米=111000000 厘米。

最后根据公式：比例尺=图上距离/实际距离，可以求出该地图的比例尺是11.1 厘米/111000000 厘米=1/10000000。

3【解题思路】如果比例尺扩大几倍，图幅将扩大比例尺倍数的平方。

在本题中图幅放大为原图的四倍，那么比例尺将放大为原图的=2 倍，即(1:10000)×2=1:5000。

4【解题思路】将1/50000 的比例尺缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：3/4×1/50000=1/66500。

5【解题思路】将1：10000000 的比例尺放大到2 倍，放大后的比例尺是1/10000000× 2=1/5000000，比例尺变大。

区域地理各大洲地图轮廓

区域地理各大洲地图轮廓

(1)北半球陆地轮廓(2)回归线和赤道穿过的大陆赤直苏门竇脑舟，…用胖惴、新抑娠①苏讲上运河*②波斯测、③伊朗岛原、④计<丹原*⑤圧江■-<jO a N ⑥北海、⑦斯堪的纳维亚半岛、⑧条欧平原、⑨乌拉尔山、⑩西阳们利业平肪【、⑪中西ffi利亚1吊厚険东宙们利应山地①经线30C E 60K⑥北褥、趣地屮海㉑地中海、⑧东欧甲-帧呦乌拉尔曲、⑬戚海g中啊怕测亚冋J瑕、换何尔泰山脉、④舟飆向除、⑭眾加拉湾i ztrv is<rE⑬勒金河、⑯人-列安峰•.蠢良汩二：弼洲、⑰马来样岛備东西伯利亚山业、毎鄂很铁克海、⑲于岛群岛90°120°ISO060c(4)非洲3邛 60°N 150°W 120fl W赤道 ①刚果盆地、刚果河•②东非大裂谷.③东非高原*④维务利亚湖■30N ⑤加那利群岛、⑥撇哈拉沙漠'⑦尼罗河三箱洲、⑧红海3O C S⑨南菲高原Q"经线⑥撇哈拉沙漠、⑩尼日尔河、⑪几内亚湾⑦尼罗河三角洲、銘尼罗河、②东非大裂香、⑬坦隰尼喀湖、30E⑭赞比西河①加利福尼亚半岛、②墨西哥高原、③墨西哥湾、④密西西比河河口、⑤佛(5)北美洲罗里达半岛助白令海、⑥阿拉斯加半岛、⑦落皋山脉、⑧哈得孙湾、⑨拉布拉多半岛⑥阿拉斯加半岛'⑦落基山脉、⑩1口金山、⑪諮杉矶⑧喑得孙湾、⑫苏必利尔湖、⑬密西西比河、③墨西哥湾、⑭中亦W美地峡60s W⑮格陵兰岛、⑨拉布拉*半岛、⑯纽芬兰晦赤道 60°W 赤道3(rs 1亦E 150T18疳经綫①安第斯宙脉、②亚耳孙平原，③亚马孙河3『S ①安第斯山脉、④拉普拉塔平原⑤宇亚那高原、②亚马孙那原.■⑥巴西高原、④拉普拉塔孚言，⑦布宜诺斯艾利斯①美拉尼西亚、②密克罗尼西亚、③波利尼丙亚④西部高療、⑤襖大利亚丈盆地、⑥大分水岭④西部高原⑦大堡礁■，⑥大分水岭⑧ 夏威夷群岛、⑨图瓦卢祥岛(6)南美洲 (7)大洋洲吳■50*N 鄭线1FE 豈级地幣以平原和用地为主，平均那梭摄低的大洲，平原主要曲布于中部地禹北那租南诵山堆分布较广】4『E 腔無&十i 7地形分为西帝、中却和东部三大施形区*西部是低證舄原I中部是平原;来地晦分为丙诽、申都和东弼三大雄形区.舀那厲科迪助51曲廉北段；申醉是大平醮利密西西比河冲段平眾】京部是拉布拉爹高燻和阿巴拉契連山膝L 降水的时间分布类型 分布 全年多雨区 赤道附近 全年少雨区 干旱地区、两扱地区 夏孝哆雨区 南北纬3『〜找°之间的大陆东岸 冬季多雨区南北纬30。

区域地理——地图(一)

区域地理——地图(一)

Ⅰ1． A 23． A 1.2.A(1)(2)1【解题思路】从表面上看，题目中没有直接提供图上距离和实际距离，这就需要从题目中进行挖掘。

首先将25 平方千米的面积数，按照正方形或圆形，求出其边长为5 千米或2．82 千米，即为计算所需的实际距离。

然后利用题目中四个选项的比例尺分别进行计算，求出四个图上距离，依次为0．5 厘米、1 厘米、1000 厘米、50 厘米。

不难看出：前两个图上距离太小，第三个又太大，按这样的比例尺绘制的地图，都不能满足特种兵小分队活动的需要，只有第四个大小适中，既便于携带，又能满足使用的需要。

2【解题思路】比例尺=图上距离/实际距离。

题上的图上距离已经给出是11.1 厘米，实际距离没有直接给出，而是给出了甲乙两地的正午太阳高度分别是600 和500。

因为两地的纬度差等于两地的正午太阳高度差，所以两地的纬度差等于100。

又因为在同一条经线上10 纬度地上距离为111 千米，所以可以计算出甲乙两地的实际距离是111 千米/10×100=1110 千米=111000000 厘米。

最后根据公式：比例尺=图上距离/实际距离，可以求出该地图的比例尺是11.1 厘米/111000000 厘米=1/10000000。

3【解题思路】如果比例尺扩大几倍，图幅将扩大比例尺倍数的平方。

在本题中图幅放大为原图的四倍，那么比例尺将放大为原图的=2 倍，即(1:10000)×2=1:5000。

4【解题思路】将1/50000 的比例尺缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：3/4×1/50000=1/66500。

5【解题思路】将1：10000000 的比例尺放大到2 倍，放大后的比例尺是1/10000000× 2=1/5000000，比例尺变大。

区域地理复习课件——地图

区域地理复习课件——地图
坡度=垂直相对高度/实际水平距离
坡度 =
等高距×比例尺 图上距离
①图幅相同，两图的比例尺和等高距相同： 等高线越密集，坡度越大；等高线越稀疏，坡度越小。 ②图幅相同，两图的比例尺和等高线疏密程度相同： 等高距越大，坡度越大；等高距越小，坡度越小。 ③图幅相同，两图等高距和等高线疏密程度相同： 比例尺越大，坡度越大；比例尺越小，坡度越小。
阅读教材第9页到第10页，完成下面的问题：
地 1、比例尺
图
一、地图的三个基本要素
1、定义： 图上距离 比例尺 = 实地距离 2、三种表示形式: 线段式、文字式、数字式
请将表格填写完整
数 字 式
1:50000000
文 字 式
线段式
500千米
图上1厘米代表实地 0 距离500千米
0 0
图上1厘米代表实地 1：2000000 距离20千米
(1) 图中所示地区山脊的 基本走向为( A ) A．东北—西南向 B．东西向 C．西北—东南向 D．南北向
(2)图中属于注记的是( B ) ①▲ ②1792 ③天堂寨 ④▲和1792
A．①②
B．②③
C．③④
D．①③
自学指导二：
阅读教材第10页1、2小标题，3小标题的 （3）判读，第12第3标题，完成下面的问 题：
1.学会区别海拔（绝对高度）和相对高度。
2.认识等高线和等深线。
3.等高线地形图的特点有哪些。
4.学会判读等高线地形图。
3、等高线
某点高出另一点的垂 地面某点 直距离叫相对高度 高出海平 甲 面的垂直 距离叫绝 1500米 对高度， 1000米 即海拔 乙 500米
海平面
山
等高线—— 海拔高度相同的点的连线

区域地理地球与地图(共110张PPT)

区域地理地球与地图(共110张PPT)

地距离20千米
0
20千米 40千米
1：2000000
图上1厘米代表实 地距离100米
0
100米
1：10000
比例尺大小与表示范围和内容详略的关系
小
大
略
大
小
详
比例尺的缩放
①原比例尺放大到n倍，则放大后的比例尺
为：____原__比__例__尺__×__n_;
②原比例尺放大n倍，则放大后的比例尺为 :____原__比__例__尺__×__（__1;﹢n）
ⅰ 往东时：先向东北，再向东南。（由A到B） ⅱ 往西时：先向西北，再向西南。（由 B到A ）
N
F
A
B
S
② 两地都位于南半球时，最短航线向南凸出。
ⅰ 往东时：先向东南，再向东北。（由Q到M） ⅱ 往西时：先向西南，再向西北。（由M到Q）
N
Q
M
F
S
读南半球某区域经纬网图,回答(1)~(2)题。
(1)飞机由②地飞往⑤地的最短航线方向是( )
拜访地球另一端的超人奥特曼，并决定“遁地”前去，于是
他便从自己家里钻入地底，始终保持直线前行并穿越地心
到达超人奥特曼家中。请问超人奥特曼家的经纬度位置是
(
)
A.121°W, 31°N
C B. 59°E, 31°N
C.59°W, 31°S
D. 121°W, 31°S
知识点二 地图三要素
比例尺
方向
图例和注记
归纳要点
球面上两点间最短距离为过两点的大圆的劣弧长度。
先向北，过北极点再向南
先向南，过南极点再向北 北
先向北经过北极点，再向南
4．球面上两点间最短距离

2023届高考地理一轮复习课件 区域地理-地图

2023届高考地理一轮复习课件 区域地理-地图
②隐藏比例尺 7、缩放
放大了N倍 放大到N倍 缩小了1/N 缩小到1/N
原比例尺
缩放后比 例尺
1:X (1+N):X
1:X
1:X
1:X
N:X
(1-1/N):X 1/N:X
强调： 比例尺缩放后，如果实地面积不变，图幅面积为比例尺缩放到倍
数的平方。
若将一张比例尺为1：100 000的地图放大1倍,则新图的比例尺 为1：50 000，如果保持原来的图实地范围大小不变,则新图的大小是 原来的4倍。
若将一张比例尺为1∶50 000的地图缩小1/2,则新图的比例尺为 1：100 000,如果保持原来的图示实地范围大小不变,则新图的大小是 原来的1/4。如下图所示。
（二）方向
地图类型 一般地图(图1) 指向标地图(图2) 经纬网地图(图3)
方向判定 面向地图, 上北下南，左西右东。 根据指向标定向,箭头一般指示北方。
经纬度方向
第二讲 地图
比例尺
（一）比例尺 1、概念 表示图上距离比实地距离缩小的程度。 2、公式
比例尺= 图上距离 实际距离
3、表示方式 a.文字式：图上距离1厘米代表实地距离100千米。 b.数字式：1/10000000或1:10000000 c.线段式：
4、大小 不同形式的比例尺在进行比较时，应换算成数字式进行比较，分
⑥海岸线：0m等高线。 ⑦大陆架：海水深度不超过200m，且等深线稀疏。 ⑧大陆坡：海水深度超过200m，且等深线密集。 ⑨海沟：海水深度大，且两侧等深线密集。
（四）等高线地形图的计算
(1)计算两地间的相对高度 a.两地都在等高线上：H相=H高-H低 b.两地不在等高线上：
D C
• (n-1)d<ΔH<(n+1)d，n为两地间等高线的条数，d为等高距。

区域地理地球与地图

区域地理地球与地图

据经纬度及经纬网判断方向 经纬网图中方向的确定
220 260
•B
1020 1080
20°N，15°W
24°S，108°E
西北
A点在B点的什么方向？
判读南、北极点俯 视图地理坐标方向
A
南、北极点俯视图的判断 方法是： ①看极点处的字或字母。 ②看箭头所示的地球自转 方向。 ③看图中标注的经度度数。 ④看极点及其附近的海陆 分布。我们知道，南极地 区是大陆，北极地区是大 洋。
2：方向
1、在没有任何标记得图上判读: 面向地图：上北下南，左西右东
2、指向标方向：一般指向北方
N N
3、按经纬网： (1)经度相同的为正南、正北关系。 纬度相同的为正东、正西关系。 (2)经纬度均不同的做如下判断： 首先经度差要小于180°，然后判断南北，确定东西。
B点在A点什么方向， B在C点什么方向？ 西南 C B A 东南
例.(05全国卷Ⅱ卷)下图是亚洲两个国家略图。读图回答问题。
据地理坐标判断， 甲乙两地距离约为： A．300千米 B．550千米 C．1 300千米 D．1 550千米
C
3、两点间最近距离
大圆：球面上圆心与球心重合的圆。
地球表面两点间最近距离是这两点与球心共面的大圆的劣弧长。
C
D
B A E F
（1）如果这两点在同一经线圈上， 所在经线圈就是其所在大圆，这两 点的最短距离是所在经线圈的劣弧长。 （2）如果这两点在赤道上，赤道即 为大圆，劣弧在赤道上。 （3）如果这两点在同一纬线圆上，且 纬线圈在北半球，劣弧为一段向北凸 起的弧线。 （4）如果这两点在同一纬线圆上，且 纬线圈在南半球，劣弧为一段向南凸 起的弧线。
西经度（W）
180

区域地理地图与比例尺ppt课件

区域地理地图与比例尺ppt课件

5、比例尺的放大和缩小
ⅰ. ①将原比例尺放大到n倍，则放大后的比例尺为:
原比例尺×n
②将原比例尺放大n倍，则放大后的比例尺为：
原比例尺×（1+n）
YOUR SITE HERE
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
一、地图三要素——比例尺
1、比例尺概念、表示形式
（1）概念： ——表示图上距离比实地距离缩小的程度，也
叫缩尺。 （2）公式：
图上距离 比例尺=
实地距离
（3） 表现形式：数字式
文字式
线段式
YOUR SITE HERE
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
YOUR SITE HERE
3、下面四幅图中，甲地在乙地西北、丙地在丁 地东南的是
YOUR SITE HERE
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、图3中的四幅图均表示A在B的什么方向上，其中排列 顺序正确的是 A．西北 东北 西南 西北 B．西北 西北 西南 东北 C．西南 东北 西北 西北 D．东北 西北 西北 西南
温馨点拨
图解比例尺大小的判断方法 比例尺的大小是按照其比值的大小来衡量的。 判断比例尺大小的方法如下图所示：
YOUR SITE HERE
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

第二课高中区域地理--地图

第二课高中区域地理--地图

大小
与范围、详略、精确度的关系 Nhomakorabea练习
1、比例尺是个分式，分母越大，比例尺就越 小 。
2、1/1000000比例尺 大于 1/100000000比例尺。
3、下列三种比例尺中，最大的是： A、1：500000 B、图上1厘米代表实地距离500千米 C、0 50 千米
1：500000 1：50000000 1：5000000
270M 260M 250M 240M
230M 220M
210M
水平比例尺：1：50000 垂直比例尺：1：2500
千米
世界政区
五种基本地形
5、下图为四个假想岛屿的概况图，岛内的“数字比”是 表该岛可耕地面积占总面积的比例，若各岛屿的人口数
相等，则可耕地的人口密度最低的是 (D)
1/10
1：5000
A
1/50
1：1000
B
1/150
1/500
1：50 000
C
1：100 000
D
A、1：2000
B、1：100000
C、1：20000
D、1：4000000
2、以下叙述正确的是(D)
A、比例尺越小，地图上反映的地理事物越详细
B、比例尺越大，地图上所画的范围越大
C、图幅越大，说明比例尺越大
D、比例尺越大，地图上反映的地理事物越详细
3、下列四幅图中A在B的方向排列顺序正确的是 (B)
3、下述土地利用方式中较不合适的是 (A) A．甲坡修水平梯田种水稻 B．丙坡种植果树 C．乙坡植树种草 D．乙坡修水平梯田种水稻
读下图，图中等高线表示一种风力堆积的地表形态， 回答1--3小题。
N
Q
P

区域地理(地球和地图)++PPT课件

区域地理(地球和地图)++PPT课件

第一章
地球和地图
区域地理
(5)确定地理坐标的方法 ①在极地投影图上，经线是由极点向四周放射的直线。纬 线是以极点为圆心的同心圆。判断方法如下：第一步确定南北 纬(见图中a、b、c)；第二步确定东西经(见图中d、e)。如：中 山站位于69°22′S，76°22′E。
第一章
地球和地图
区域地理
②在非极地投影图上，一般情况下，横向直线或弧线代表
纬线，纵向直线或弧线代表经线。特殊情况下需从经纬度数值
上判断，纬度最大值不超过90°，经度值可以大于90°。如果 某直线的度数大于90°，那这条线一定是经线。
第一章
地球和地图
区域地理
常见经纬网图的解读 类型 侧视图 俯视图
常见 例图
第一章
地球和地图
区域地理
①截取一段纬线，在其上标注经
度，如图 截取极地投影图中
图示
起点线
0°经线(本初子午线)
0°纬线(赤道)
第一章 地球和地图
区域地理
从本初子午线向东、向西
各划分为180°。由0°经 划分
从赤道向南、向北各划分
为90°。由赤道(0°纬
线向东到180°经线，称为 线)向北到90°，称为北
东经度；由0°经线向西到 纬度；由赤道(0°纬线)
180°经线，称为西经度 向南到90°，称为南纬度
第一章 地球和地图
区域地理
(2)利用经纬网定“最短航线”
地球上两点间最短航线为球面最短距
离，即经过两点的大圆劣弧长度。(注：所 谓大圆指过地心的平面与球面的交线) ①同一经线圈上的两点，其最短距离
的劣弧线就在经线上(如图中
︵ AB )。
②同一纬线上的两点，其最短距离的 劣弧线向较高纬度凸(如图中同一条纬线上

高二区域地理复习 第一章第2节 地图 (87张PPT)

高二区域地理复习 第一章第2节 地图 (87张PPT)

20 °N
南
10 °N
40°E 60°E 80 °E
点拔:同经线只有南北之分，同纬线只有东西之分(两点间的距离小180°)。
例：图中A在B、B在C、B在D的什么方向？
高二区域地理复习 第一章第2节 地图 （87张PPT）
高二区域地理复习 第一章第2节 地图 （87张PPT）
（三）图例和注记
图例：地图上表示各种地理事物的符号 注记：地图上，用来说明图例的文字或数字。
读广东省某山区公路规划线路设计图，回答1～2题。
（2改编）若将比例尺扩大2倍，新比例尺为( A )
A．1∶10000 B．1∶15000 C．1∶30000 D．1∶60000
1．若甲、丁两点之间的直线距离为30千米，要在边
长为1米的图幅中完整绘制该区域图，所选用的比例
尺约为( A )
A．1∶30000
B.东北方向
C.西北方向
D.西南方向
高二区域地理复习 第一章第2节 地图 （87张PPT）
高二区域地理复习 第一章第2节 地图 （87张PPT）
6、比例尺的缩放
①原比例尺放大到n倍，则放大后的比例尺 为：____原__比__例尺×n _______;
②原比例尺放大n倍，则放大后的比例尺 为:__原__比__例_ 尺×_（__1_﹢__n）___;
高二区域地理复习 第一章第2节 地图 （87张PPT）
读下列两袖珍国(甲国为莱索托、乙国为安道尔)
区域图，回答3～4题。
3.与图2比较，图1所示
A.比例尺较小，表示的范围较大
B.比例尺较小，表示的范围较小
C.比例尺较大，表示的范围较大
D.比例尺较大，表示的范围较小
4.马塞卢位于安道尔的

区域地理(地图等高线图)

区域地理(地图等高线图)
解读
通过观察等高线的形状、疏密和标注，判断地形类型、坡度、海拔等信息。
分析
结合等高线图，可以对地形地貌、水文、气候等进行综合分析，为区域地理研 究提供依据。
03 地图等高线图的应用
地形分析
地形起伏分析
地貌类型识别
等高线图可以清晰地展示地形的起伏 变化，通过分析等高线的疏密和形态， 可以判断地形是平坦还是崎岖。
等高线的方向与地形坡度一致 。
密度
等高线的密度表示地形变化的 剧烈程度。
等高线图的绘制方法
数据采集
数据整理
绘制等高线
标注与上色
通过实地测量或遥感技 术获取地形数据。
对数据进行处理和整理， 提取高度信息。
根据高度数据，按照一 定的规则绘制等高线。
对等高线进行标注和上 色，以增强视觉效果。
等高线图的解读与分析
区域地理(地图等高线图)
contents
目录
• 区域地理概述 • 等高线图的基本概念 • 地图等高线图的应用 • 地图等高线图的制作技巧与注意事项
01 区域地理概述
区域地理的定义与特点
定义
区域地理学是一门研究地球表面某一特定地区自然、经济、社会人文要素的分布、特征、相互联系和动态变化的 科学。
根据等高线的特征，可以识别出山地、 丘陵、平原、盆地等不同的地貌类型。
坡度与方向分析
等高线密集的地方坡度较陡，稀疏的 地方坡度较缓。等高线的弯曲方向可 以指示坡度的方向。
水文分析
01
02
03
河流流域识别
通过分析等高线图，可以 判断出河流的流向、流域 范围和地形对河流的影响。
水库选址
在等高线图上，可以找到 适合建设水库的坝址，一 般选择河谷狭窄、库容较 大的区域。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

地形图
等高线地形图 分层设色地形图
地形剖面图
等高线图的判读方法：
1）、判读规律： • ①数值大小： • 数量上的特性，看等高线的数值，读出任一点的
海拔高度，比较两点的海拔高度可换算温差，以 两地的水平距离测算地面实际距离。 • 海拔200米以下，等高线稀疏，广阔平坦——为平 原地形； • 海拔500米以下，相对高度小于100米，等高线稀 疏，弯折部分较和缓——为丘陵地形； • 海拔500米以上，相对高度大于100米，等高线密 集，河谷转折呈V字形——为山地地形； • 海拔高度大，相对高度小，等高线在边缘十分密 集，而顶部明显稀疏——为高原地形。
等高线图的判读方法：
•②形状特征： •等高线闭合，且数值从中心向四周逐渐降低—— 山顶 •等高线闭合，且数值从中心向四周逐渐升高—— 盆地或洼地 •两个山顶中间的低地，形似马鞍——为鞍部地形。 •如果没有数值注记，可根据示坡线来判断：(示 坡线——为垂直于等高线的短线)
等高线形状反映地貌类型
等高线地形图的基本特征 ①同线等高：同一条等高线上的各点等高，
小排列正确的是（ B ）
A.a=b=c=d
B.a>c>d>b
C.b>d>c>a
D.c>b>a>d
2、地图上的方向
思考
• 如何在下面几幅图中确定方向？
► 经纬网地图
► 指向标地图
经线指示南北方向， 以一个指北的方 纬线指示东西方向 向标指示北方
► 一般地图 上北下南，左西右东
图例 注记
3、图例是代表地图上的地理事物的符号。 注记是表示地理事物的文字和数字
地图专题
地图种类
分布图
日照图
地形图
行政图
交通图
旅游图
平面图
气象图
卫星遥感拍摄的地图
地图的三要素： 比例尺、方向、注记 1、比例尺 （１）公式：比例尺=图上距离／实际距离 （２）表现形式：文字式 、数字式、直线 式
比较比例尺大小 （3）比例尺大小：分母越大。比例尺越小。
大小相同图幅的地图
• 如将比例尺放大到原图的2倍，则放大 后图幅面积是原来的___倍。
• 如将比例尺缩小到原图的1/3，则图幅 面积为原图的___
将1:100000的某幅地图，表达的范围不变，
图幅放大为原图的４倍，则新图的比例尺为：
Ａ、比例尺不变 Ｂ、1:200000 C
Ｃ、1:50000
Ｄ、1:40000
将1：10000000的地图比例尺放大1倍后，下列
陡崖顶部海拔高度计算： y≤H顶<y+d 陡崖底部海拔高度计算： x-d<H底≤x
⑤等高线疏密反映坡度缓陡：等高线稀疏的地方表 示缓坡，密集的地方表示陡坡，间隔相等的地方表 示均匀坡。坡度=垂直相对高度/水平距离
山
坡陡的 地方
坡缓的 地方
等高线 密集 。 等高线 稀疏 。
F陡坡、G缓坡
A凸坡、C凹坡
中国地势三级阶梯地形剖面图 美国地形剖面图
A、
原比例尺放大到n倍，放大后的比例尺为：原比例尺 Rxn；
原比例尺放大了n倍，放大后的比例尺为：原比例尺Rx （1+n）
B、
原比例尺缩小到1/n，缩小后的比例尺为：原比例尺Rx 1/n ；
原比例尺缩小了n倍，缩小后的比例尺为：原比例尺Rx （1- 1/n ）
比例尺的缩放：
C 缩放后图幅面积的变化：比例尺放大 （缩小）后，图幅面积放大（缩小） 到的倍数是其比例尺放大（缩小）到 倍数的平方
比例尺最大
比例尺越大，表示的实际范围越小，内容越详细
比例尺越小，表示的实际范围越大，内容越简略
图幅一定
比例尺最小
比
例
尺
最A
表示的范小围一定
B
图幅越大，比例尺越大，内容越详细
图幅越小，比例尺越小，内容越简略
比 例
范 围
尺
一最定来自大C（5）比例尺的缩放：比较 “放大（缩小）到”与“放 大（缩小）了 ”
并以海平面作为零米。 ②等高距全图一致：等高距即指两条相邻等
高线之间的高度差。 ③等高线是封闭的曲线，无论怎样迂回曲折，
终必环绕成圈，但在一幅图上不一定全部闭合。
④ 两条等高线决不相交。因为在一般情况下， 同一地点不会有两个高度。但在悬崖峭壁，等高 线可以重叠。
陡崖的高差
解读3: 图中崖顶、崖底和相对高度各是多少？
1000
G
F
河流
500
凹坡：高密低疏是凹坡视野好。
凸坡：低密高疏是凹坡视野不好。
判断两点之间是否可以通视，可通过
凸凹坡来判断。
例：从山峰往下看，将不能看见的点
是
（C）
B
C
▲
A 300
100
D
⑥ 几条特殊的等高线：0米线表示海平面，也是 海岸线；200米线区分平原和低丘；500米、1000 米线显示低山丘陵或高原；2000米、3000米线反 映中山和高原；4000米反映青藏高原和高山的特 征。
4、将这些点连成平滑的曲线。
-100 -200
水平比例尺 1：5 000 垂直比例尺 1：10 000
各大洲的地形剖面图要基本掌握 （下列地形剖面图参见初中第2—3册） 1、中国地势三级阶梯地形剖面图 ； 2、我国西部沿87030′E的地形剖面图 ； 3、美国地形剖面图 4、沿00纬线所作的非洲地形剖面图 ； 5、沿南纬300某大陆附近地形剖面图 ； 6、死海地区地形剖面图
Ａ
650
Ｂ
600
500 400 300 200
Ａ Ｂ
如右图：
顶部Ａ：500 ≤ ＨA ＜600
底部Ｂ：200 ＜ ＨB ≤ 300
Ａ
崖高Ｈ：200 ≤ Ｈ ＜400
n为重合的等高线条数，d为等高距，
与陡崖相交的等高线海拔最低值为x，
最高值为y
陡崖高差的计算公式：
Ｂ
(ｎ－1) d ≤Ｈ＜ (ｎ＋1) d
地形剖面图的绘制与判读
单位：米
200 100 0 100
200 300
400 300 200 100 0
绘制步骤：
1、确定剖面线
2、确定比例尺，建立剖面
图坐标系，并在剖面图的 下方，标出水平比例尺和 垂直比例 尺。
3、从等高线图上的剖面线 与每条等高线相交的各 点，分别向下引垂线， 将各点转绘到相应的高 度位置上。
说法正确的是 ( ）
D
A、新图比例尺为1：20000000
B、新图图幅面积比原图增加了2倍
C、新图表示的地理事物比原图简略
D、在原图上淮河的长度为10厘米，在新图上长20 厘米
读下图，回答
1.上面四幅图中，表示实际范围最大的是（ B ）
A.a图
B.b图
C.c图
D.d图
2.上面四幅图中等高距相同，则a、b、c、d四处坡度大
