【CN109895329A】一种用于制作工字型方孔深孔板的模具【专利】

专利名称：一种方形孔的打孔装置专利类型：发明专利
发明人：李胜利
申请号：CN201710226686.X 申请日：20170409
公开号：CN106944533A
公开日：
20170714
专利内容由知识产权出版社提供
摘要：本发明公开了一种方形孔的打孔装置，包括：安装在工作台上的第一直线滑轨、滑动设置在所述第一直线滑轨上的一对侧板单元、安装在所述侧板单元正上方的打孔单元，其中，所述侧板单元对称设置在所述第一直线滑轨上。

本发明能够有效的提高工作效率、降低工人的劳动量，具有结构简单、使用方便的优点。

申请人：东莞市圣荣自动化科技有限公司
地址：523000 广东省东莞市松山湖高新技术产业开发区创新科技园11号楼2楼205
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：连平
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910128249.3(22)申请日 2019.02.21(71)申请人 姚月新地址 314000 浙江省嘉兴市秀洲区油车港镇马库村姚家埭8号(72)发明人 姚月新　(74)专利代理机构 杭州知管通专利代理事务所(普通合伙) 33288代理人 蔡跃井(51)Int.Cl.B21D 37/10(2006.01)B21D 45/04(2006.01)(54)发明名称一种模具加工用顶出装置(57)摘要本发明涉及模具加工技术领域，且公开了一种模具加工用顶出装置，包括基座，所述基座的内部开设有滑槽，所述滑槽的内壁活动连接有活动块，所述活动块的内部开设有贯穿并连通活动块顶端的活动槽，所述活动槽的内壁活动连接有顶块，所述顶块的正面固定连接有第一圆杆，所述活动块的正面开设有贯穿活动块并连通活动槽内部的弧形槽，且第一圆杆的表面与弧形槽的内壁活动连接。

该防水型电路板，通过上模板带动连接板上移时，使第二圆杆配合第二弹簧向上拉动弧形框，通过轴承配合转轴，使得推杆配合第一弹簧带动活动块向左移动，使得第一圆杆在弧形槽内向上运动，顶块随之向上移动顶出成品，从而可以实现自动顶出成品的目的。

权利要求书1页 说明书4页 附图3页CN 109719209 A 2019.05.07C N 109719209A权　利　要　求　书1/1页CN 109719209 A1.一种模具加工用顶出装置，包括基座(1)，其特征在于：所述基座(1)的内部开设有滑槽(2)，所述滑槽(2)的内壁活动连接有活动块(3)，所述活动块(3)的内部开设有贯穿并连通活动块(3)顶端的活动槽(4)，所述活动槽(4)的内壁活动连接有顶块(5)，所述顶块(5)的正面固定连接有第一圆杆(6)，所述活动块(3)的正面开设有贯穿活动块(3)并连通活动槽(4)内部的弧形槽(7)，且第一圆杆(6)的表面与弧形槽(7)的内壁活动连接，所述基座(1)的上表面开设有贯穿基座(1)上表面的模具槽(8)，所述基座(1)的内部开设有贯穿基座(1)并连通模具槽(8)和滑槽(2)内部的导向槽(9)，且导向槽(9)的内壁与顶块(5)的表面活动连接，所述活动块(3)的右侧面固定连接有贯穿并延伸至基座(1)右端的推杆(10)，所述活动块(3)的右侧面固定连接有第一弹簧(11)，所述第一弹簧(11)活动链接在推杆(10)的表面，且第一弹簧(11)的右端与滑槽(2)内壁的左侧面固定连接，所述推杆(10)正面的右端固定连接有转轴(12)，所述转轴(12)的表面固定连接有轴承(24)，所述轴承(24)的外壁活动连接有弧形框(13)，所述弧形框(13)的上表面固定连接有第二圆杆(14)，所述基座(1)右侧面的顶部固定连接有限位板(15)，所述限位板(15)的上表面开设有贯穿并连通限位板(15)两端的限位孔(16)，所述限位孔(16)的内壁与第二圆杆(14)的表面活动连接有，所述限位板(15)的上表面固定连接有第二弹簧(17)，且第二弹簧(17)活动连接在第二圆杆(14)的表面，所述第二圆杆(14)的上表面固定连接有连接板(18)，且连接板(18)的下表面与第二弹簧(17)的顶端固定连接，所述连接板(18)的左侧面固定连接有上模板(19)，所述上模板(19)下表面的左端固定连接有伸缩杆(20)，所述伸缩杆(20)的下表面与基座(1)的上表面固定连接，所述上模板(19)下表面的左端固定连接有第三弹簧(21)，且第三弹簧(21)活动连接在伸缩杆(20)的表面，所述第三弹簧(21)的另一端与基座(1)的上表面固定连接，所述上模板(19)的下表面固定连接有固定块(22)，所述固定块(22)的下表面固定连接有模具头(23)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910264465.0(22)申请日 2019.04.03(71)申请人 东莞方皓汽车配件有限公司地址 523000 广东省东莞市塘厦镇田心工业区(72)发明人 李方伦　(74)专利代理机构 东莞市奥丰知识产权代理事务所(普通合伙) 44424代理人 田小红(51)Int.Cl.B21D 28/34(2006.01)B21C 51/00(2006.01)B21D 43/26(2006.01)(54)发明名称一种半圆铁冲孔模具(57)摘要本发明申请提供了一种半圆铁冲孔模具，包括进料通道、冲孔模具和对冲孔后的半圆铁进行检测的检测装置，所述进料通道设置在冲孔模具的左侧进料端，所述检测装置设置在冲孔模具的右侧出料端，所述冲孔模具包括上模和下模，所述上模包括从上到下依次设置的上模底板、上模板和脱料板，所述脱料板上还设置有脱料弹簧，所述脱料弹簧的上端安装在上模底板上，所述脱料弹簧的下端抵靠在脱料板上，所述上模板上还设置有冲头，所述下模包括从下到上设置的下模底板和下模板，所述下模板上设置有凹模，所述凹模与冲头上下对应，用于对半圆铁进行冲孔。

本发明具有以下优点，可实现半圆铁自动进料冲孔，还能实现自动检测半圆铁是否有漏冲孔。

权利要求书1页 说明书3页 附图4页CN 109807229 A 2019.05.28C N 109807229A权　利　要　求　书1/1页CN 109807229 A1.一种半圆铁冲孔模具，其特征在于：包括进料通道、冲孔模具和对冲孔后的半圆铁进行检测的检测装置，所述进料通道设置在冲孔模具的左侧进料端，所述检测装置设置在冲孔模具的右侧出料端，所述冲孔模具包括上模和下模，所述上模包括从上到下依次设置的上模底板、上模板和脱料板，所述脱料板上还设置有脱料弹簧，所述脱料弹簧的上端安装在上模底板上，所述脱料弹簧的下端抵靠在脱料板上，所述上模板上还设置有冲头，所述下模包括从下到上设置的下模底板和下模板，所述下模板上设置有凹模，所述凹模与冲头上下对应，用于对半圆铁进行冲孔。

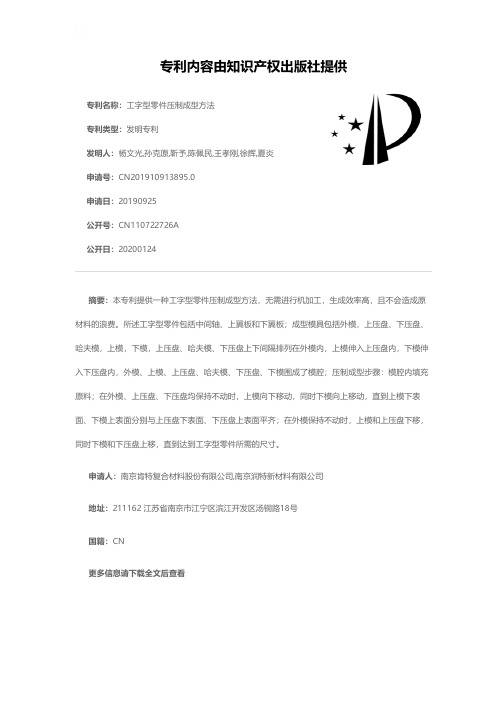

专利名称：工字型零件压制成型方法
专利类型：发明专利
发明人：杨文光,孙克原,靳予,陈佩民,王孝刚,徐辉,夏炎申请号：CN201910913895.0
申请日：20190925
公开号：CN110722726A
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本专利提供一种工字型零件压制成型方法，无需进行机加工，生成效率高，且不会造成原材料的浪费。

所述工字型零件包括中间轴、上翼板和下翼板；成型模具包括外模，上压盘、下压盘、哈夫模，上模，下模，上压盘、哈夫模、下压盘上下间隔排列在外模内，上模伸入上压盘内，下模伸入下压盘内，外模、上模、上压盘、哈夫模、下压盘、下模围成了模腔；压制成型步骤：模腔内填充原料；在外模、上压盘、下压盘均保持不动时，上模向下移动，同时下模向上移动，直到上模下表面、下模上表面分别与上压盘下表面、下压盘上表面平齐；在外模保持不动时，上模和上压盘下移，同时下模和下压盘上移，直到达到工字型零件所需的尺寸。

申请人：南京肯特复合材料股份有限公司,南京润特新材料有限公司
地址：211162 江苏省南京市江宁区滨江开发区汤铜路18号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020941192.7(22)申请日 2020.05.28(73)专利权人 三一重能股份有限公司地址 102206 北京市昌平区北清路三一产业园(72)发明人 代礼葵　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 杨勋(51)Int.Cl.B29C 33/30(2006.01)B29L 31/08(2006.01)(54)实用新型名称一种工字型腹板模具(57)摘要本实用新型的实施例提供了一种工字型腹板模具，涉及生产装置技术领域。

本实用新型的实施例提供的工字型腹板模具包括机架、第一挡板组件、第二挡板组件以及多个伸缩平台。

第一挡板组件和/或第二挡板组件与机架可滑动地连接。

多个伸缩平台沿第一挡板组件指向第二挡板组件的方向依次设置在机架上，多个伸缩平台中的至少部分伸出预设平面后，在预设平面一侧形成位于第一挡板组件和第二挡板组件之间的腹板面。

通过对组成腹板面的伸缩平台数量的设置，从而改变了腹板面的尺寸，配合第一挡板组件和第二挡板组件之间距离的变化，从而使得该工字型腹板模具能够制造多种工字型腹板，从而有助于降低工字型腹板的制造成本。

权利要求书1页 说明书6页 附图2页CN 212312479 U 2021.01.08C N 212312479U1.一种工字型腹板模具，其特征在于，包括机架、第一挡板组件、第二挡板组件以及多个伸缩平台；所述第一挡板组件和所述第二挡板组件相对间隔设置在所述机架上，且所述第一挡板组件和/或所述第二挡板组件与所述机架可滑动地连接，以改变所述第一挡板组件与所述第二挡板组件之间的距离；所述多个伸缩平台沿所述第一挡板组件指向所述第二挡板组件的方向依次设置在所述机架上；所述工字型腹板模具具有预设平面，多个所述伸缩平台均可相对所述预设平面伸缩；多个所述伸缩平台中的至少部分伸出所述预设平面，以形成位于所述第一挡板组件和所述第二挡板组件之间的腹板面。
