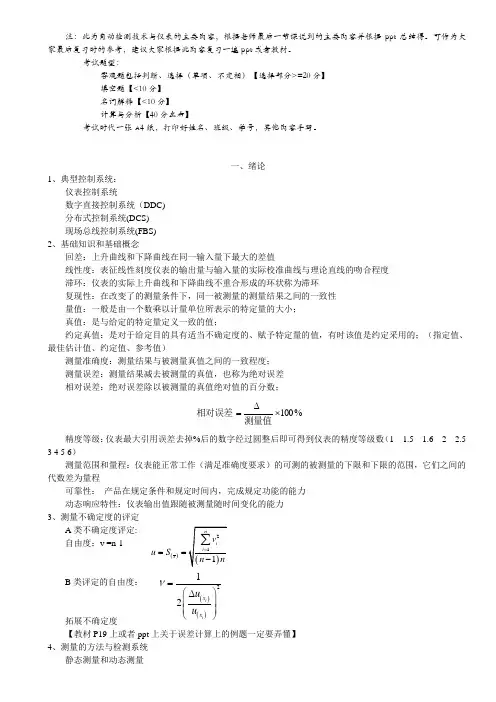

宋彤《过程检测技术及仪表》检测技术小结

检测技术与仪表复习总结检测技术与仪表复习总结一1.控制装置与仪表的分类按能源分：电动、气动、液动和混合式；按功能实现原理：模拟控制装置与仪表和数字装置与仪表；模拟的按结构形式分为：基地式，单元组合式，组件组装式。

2.控制的三要素：传感器，控制器，执行器3.电信号种类：模拟信号，数字信号，频率信号，脉宽信号用最多的是电模拟信号。

电模拟信号有：直流电流信号，直流电压信号，交流电流信号，交流电压信号。

4.用直流电流信号时，所有仪表必须串联连接。

适于远距离传输。

直流电压并联。

5.活零点的意义：便于检验信号传输线有无断线及仪表是否断电；使半导体器件工作在较好的工作段；使制作具有本质安全防爆性能，使节约传输线的两线制变送器成为可能。

（有利于识别断电，断线等故障，且为实现两线制提供了可能性）。

6.信号制：指在成套系列仪表中，各个仪表的输入输出信号采用何种统一的联络信号的问题，只有采用统一信号才能使各个仪表间的任意连接成为可能。

上（下）限：测量或检测过程中量程的最大（小）值；意义：适当选取提高灵敏度准确度。

7.国标统一信号：DC4-20mA，DC1--5V。

8.二线制和四线制：区别：四线制供电电源与输出信号分别用两根导线传输，供电电源可以是AC220V或者DC24V，输出信号可以是真零点0-10mA或活零点4-20mA。

而二线制同变送器连接的导线只有两根，这两根导线同时传输电源和输出信号，电源、变送器和负载是串联的，信号电流必须采用活零点电流。

应用场合：四线用于对电流信号的零点及元器件的功耗没有严格要求的场合；二线用于低功耗的场合。

可否互换：二线制可以转换为四线制，四线制不一定能转换为二线制，实现二线制必须满足：采用有活零点的电流信号；必须是单电源供电。

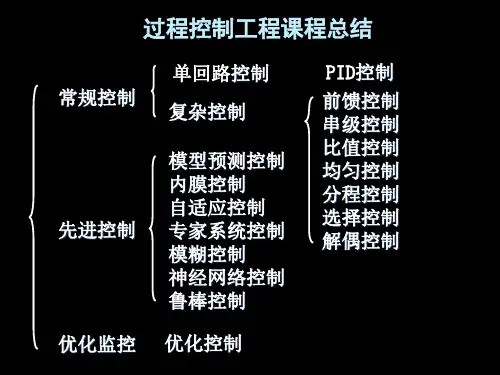

具备的基本元素：测量变送环节，控制器，执行机构二1.一个完整的过程调节系统时，传感器在两方压力共同作变送器：对被控参数进行测量用下产生位移（或位移的趋和信号变换势），这个位移量和两个腔室压控制器：将给定值与被控参数力差（差压）成正比，将这种进行比较，运算位移转换成可以反映差压大小执行机构：将控制器的运算输的标准信号输出。

测试技术与仪器实验课程总结引言测试技术与仪器实验是现代工程领域中非常重要的一门课程。

通过该课程的学习，我掌握了多种测试方法和使用各种测试仪器的技能。

本文将对我在该课程中学到的知识和实践经验进行总结和回顾。

理论知识学习在测试技术与仪器实验课程中，我首先学习了测试技术的基本概念和原理。

了解测试技术的定义及其在工程领域中的应用，为我后续的学习和实践打下了坚实的基础。

其次，我学习了不同类型的测试方法，包括静态测试方法和动态测试方法。

静态测试方法主要是通过检查和分析被测对象的源代码、设计文档等静态资料，发现其中的问题和潜在风险。

动态测试方法则是通过运行被测对象，观察其行为和输出结果，检测其中的错误和缺陷。

此外，我还学习了常用的测试仪器和工具，包括示波器、万用表、逻辑分析仪等。

通过实际操作这些仪器，我深入理解了它们的原理和使用方法，并能够根据具体的需求选择和使用适当的测试仪器。

实验实践实验实践是测试技术与仪器实验课程中非常重要的一部分。

通过实际操作测试仪器和应用测试方法，我深入理解了理论知识的实际应用，并锻炼了自己的动手能力和问题解决能力。

在实验中，我首先学习了基本的仪器操作技巧。

例如，使用示波器观察信号波形时，我需要正确设置示波器的触发条件、时间基准等参数；使用万用表测量电压时，我需要选择合适的测量档位和连接方式。

这些基本的仪器操作技巧为我后续的实验操作提供了重要的指导。

接着，我进行了一系列的实验项目，如电路测试、信号分析等。

通过这些实验项目，我掌握了使用不同测试方法和仪器的实践技巧。

例如，在进行电路测试时，我学会了如何连接电路、调节测试仪器参数以及分析测试结果。

实验实践中还要求我们团队合作，进行一些较复杂的实验项目。

通过与同学们的合作，我学会了与他人有效沟通、协调配合，培养了团队合作意识和能力。

实验报告撰写为了加深对实验内容的理解和巩固所学知识，我每次实验后都要撰写实验报告。

实验报告要求清晰明了、结构完整，并详细描述实验过程、结果分析和心得体会。

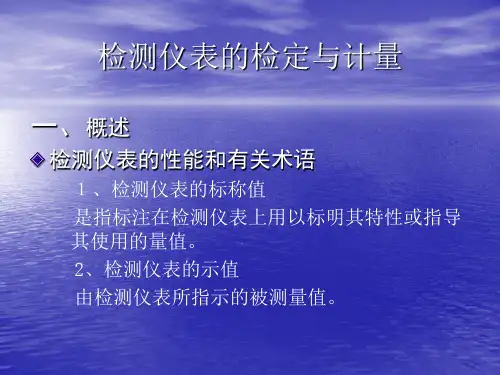

2008-2009学年第二学期《过程检测技术及仪表》参考答案及评分标准一、简答题（每小题6分，共36分）1、过程检测：研究对生产过程和运动对象实施自动定性检查和定量测量的技术（3分）过程检测的主要内容：为获取生产过程和运动对象的被测变量，一般应该包括一次敏感元件、信号的变换、信号的传输、信号处理、测量电路、显示装置等六个环节的内容。

（3分）2、检测仪表的技术指标：精度（精确度）、变差（回差）、灵敏度、非线性误差、动态误差、鉴别力、分辨力等（给出前4个即可）（2分）检测仪表的技术指标确定方法：1）精度等级，可用最大百分误差来评价；2）变差，用同一被测量值下正反特性间仪表指示值的最大绝对误差与仪表表尺范围之比的百分数表示；3）灵敏度，用仪表在对应单位参数变化时，其指示的稳态位移或转角来计算；4）非线性误差，仪表的实际输出特性值与理论输出值间的最大绝对误差和仪表测量范围之比。

（4分）3、1）开环结构仪表的优点：结构简单，价格较低，适合用于对被测量要求不太高的场合；缺点：精度较低，灵敏度不易做高。

（1分）原因：开环结构仪表的全部信息变换只能沿着一个方向进行，其相对误差等于各环节的误差之和（累积），无法低偿或消除测量中的误差累积，因此精度较低；灵敏度等于各环节灵敏度之积，若其中任一环节受到干扰，都会影响整个仪表的灵敏度。

（2分）2）闭环结构仪表的优点：易获得高精度、高灵敏度；缺点：结构复杂。

（1 分）原因：闭环结构仪表有正向通道和反馈通道，若正向通道的总传递系数足够大，则仪表的特性主要取决于反馈通道特性，主通道各环节性能的改变不会影响仪表的输出特性，只要反馈通道性能参数（相对误差、灵敏度等）取得合适，就可获得高精度和高灵敏度。

（2分）4、国际温标：一种能体现热力学温度、使用方便、易实现的温标，它选择了固定点温度做温标基准，规定了不同范围内的基准仪器，在固定点温度间采用内插公式。

（3分）ITS-90的主要内容：定义了 17个固定点；内插用标准仪器将整个温标分4 个温区；内插标准仪器在n个固定点温度下分度，以便获取相应温度区内插公式中的常数。

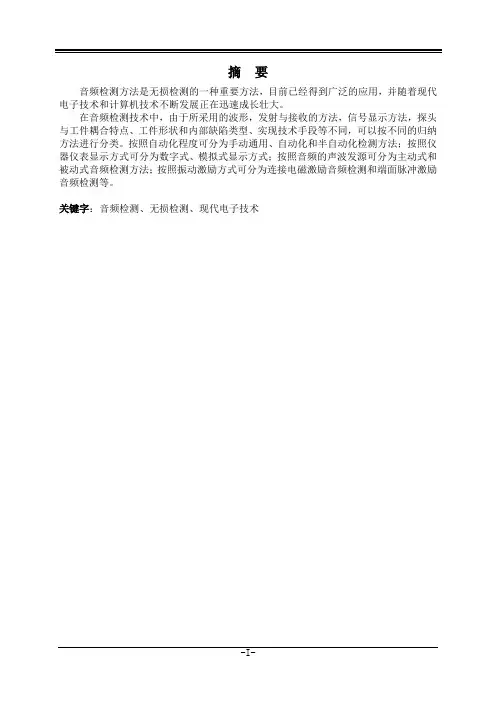

摘要音频检测方法是无损检测的一种重要方法，目前已经得到广泛的应用，并随着现代电子技术和计算机技术不断发展正在迅速成长壮大。

在音频检测技术中，由于所采用的波形，发射与接收的方法，信号显示方法，探头与工件耦合特点、工件形状和内部缺陷类型、实现技术手段等不同，可以按不同的归纳方法进行分类。

按照自动化程度可分为手动通用、自动化和半自动化检测方法；按照仪器仪表显示方式可分为数字式、模拟式显示方式；按照音频的声波发源可分为主动式和被动式音频检测方法；按照振动激励方式可分为连接电磁激励音频检测和端面脉冲激励音频检测等。

关键字：音频检测、无损检测、现代电子技术ABSTRACTAudio detection method is an important method of nondestructive testing,and has been widely used, and with the development of modern electronic technology and computer technology has been developing rapidly growing.In the audio detection technology, because the waveform, method of transmitting and receiving, signal display method, the coupling characteristics of the probe and the workpiece, the workpiece shape and internal defect types, different techniques, can be classified according to different inductive method. According to the degree of automation can be divided into manual, automated and semi automated detection method; according to the instrument display mode can be divided into digital, analog display; according to the acoustic source audio can be divided into detection method of active and passive audio; according to the vibration mode can be divided into connected electromagnetic excitation audio detection and face pulse audio detection etc.Keywords: audio detection, nondestructive testing,modern electronic technology目录摘要 (I)ABSTRACT (II)1概述 (1)2 设计目的及思想 (2)2.1 设计目的 (2)2.2 设计任务 (2)2.3 设计思想 (2)3 音频检测的基本原理及其发展 (4)3.1 音频检测技术及应用 (4)3.2音频共振测量原理 (4)3.3音频能量衰减检测原理 (4)3.4 传统音频检测方法 (4)4 驻极体电容话筒原理及结构 (6)4.1 驻极体电容话筒工作原理 (6)4.2驻极体话筒的两个组成部分 (6)4.3驻极体电容话筒的分类 (7)4.4驻极体电容话筒基本参数 (7)4.4.1 输出阻抗 (7)4.4.2其他基本参数 (7)4.5 驻极体电容话筒内部结构 (8)4.6系统单元模块设计 (9)4.6.1传感器选择方案 (9)4.6.2二级放大电路 (11)4.6.3典型二阶带通滤波器电路 (12)4.7 整体电路 (14)5 软件设计 (15)5.1单片机控制模块 (15)6系统仿真与调试 (16)6.1 Proteus软件仿真 (16)6.2 Keil C51软件调试 (16)7 总结 (18)参考文献 (19)1概述目前国内的便携式噪声测试仪，多为价格昂贵的进口专用设备，除卫生、计量等环保专业部门拥有外，无法作为民用品推广普及。

过程检测技术及仪表实训报告实训背景和目的随着工业生产的不断发展，过程检测技术及仪表在各个领域的应用越来越广泛。

为了更好地掌握过程检测技术及仪表的基本知识和技能，提高实际操作能力，我们进行了为期一周的过程检测技术及仪表实训。

本次实训旨在让我们了解过程检测技术及仪表的基本原理和应用，掌握相关设备的操作和维护方法，培养我们的实践能力和创新精神。

过程检测技术概述过程检测技术是指通过各种传感器、仪表及检测设备，对生产过程中的物理、化学参数进行监测、控制和优化，以达到提高产品质量、降低生产成本、保护环境等目的。

过程检测技术广泛应用于化工、石油、食品、医药等行业，对于保证生产过程的稳定性和安全性具有重要意义。

仪表基础知识仪表是过程检测技术的重要组成部分，是实现过程控制的基础。

本次实训涉及的仪表主要包括压力表、温度计、流量计、物位计等。

这些仪表的主要功能是感受和测量生产过程中的各种参数，并将测量结果转化为易于识别的信号，传递给控制系统进行处理。

实训设备与工具本次实训所用的设备包括压力表、温度计、流量计、物位计等，以及相应的连接管道、阀门、电源等辅助设备。

同时，我们还使用了多种工具，如螺丝刀、扳手、钳子等，以便更好地进行实际操作。

实训方法和步骤本次实训采用分组进行的方式，每组同学根据指导老师的安排，分别进行不同类型仪表的实际操作和数据记录。

具体步骤如下：（1）指导老师讲解实训内容和安全注意事项；（2）分组进行不同类型仪表的实际操作和数据记录；（3）指导老师对同学们的实操过程和结果进行点评和指导；（4）同学们整理实训数据，撰写实训报告。

实训数据记录与处理在实训过程中，我们记录了各种仪表的测量数据，包括压力、温度、流量、物位等。

同时，我们还对数据进行了一定的处理和分析，如计算平均值、最大值、最小值等统计数据，以便更好地评估实训结果。

实训结果分析与评估根据实训数据记录和处理结果，我们对实训过程和结果进行了分析和评估。

通过对比不同类型仪表的测量结果，我们可以发现它们之间的差异和优劣。

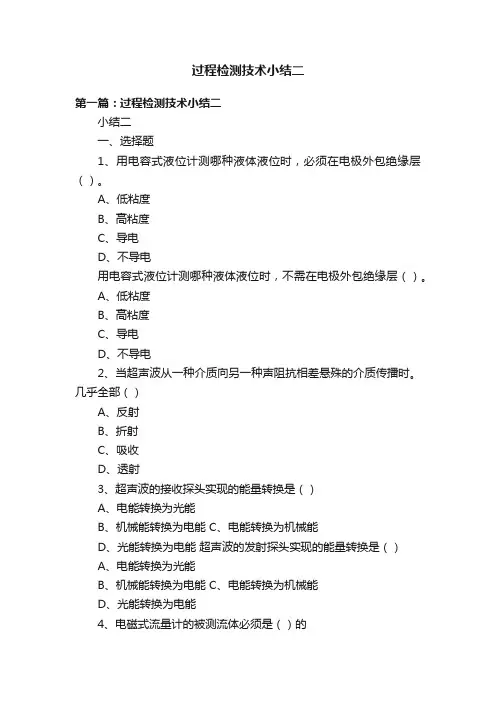

过程检测技术小结二第一篇：过程检测技术小结二小结二一、选择题1、用电容式液位计测哪种液体液位时，必须在电极外包绝缘层（）。

A、低粘度B、高粘度C、导电D、不导电用电容式液位计测哪种液体液位时，不需在电极外包绝缘层（）。

A、低粘度B、高粘度C、导电D、不导电2、当超声波从一种介质向另一种声阻抗相差悬殊的介质传播时。

几乎全部（）A、反射B、折射C、吸收D、透射3、超声波的接收探头实现的能量转换是（）A、电能转换为光能B、机械能转换为电能C、电能转换为机械能D、光能转换为电能超声波的发射探头实现的能量转换是（）A、电能转换为光能B、机械能转换为电能C、电能转换为机械能D、光能转换为电能4、电磁式流量计的被测流体必须是（）的A、导电B、不导电C、高粘度D、低粘度转子式流量计适合测（）流体。

A、小流量B、大流量C、导电D、不导电二、简答题：1、画图说明手动电位差计的工作原理。

2、说明下图是如何应用校正具测量液位的3、画图说明差动变压器的工作原理，并说明可以测量哪些被测量（至少说明2个）4、看图（P222图3.181）说明动圈式仪表的工作原理5、说明下图中各个电阻（RT、RB、R串、R并）的作用6、P252习题 3.32三、计算题P252习题35、36、37第二篇：过程检测技术小结一小结一一、填空题1、按照信号的显示输出形式分类，检测仪表可以分为__________仪表和_________仪表。

2、超声波的接收与发射是基于___________效应和___________效应。

3、按照内部电子在光线作用下是否溢出物体表面，光电效应可分为______________和______________。

4、根据应变效应制成的两种常用敏感元件或传感器，它们是___________和___________。

5、检测仪表包括两个过程，第一过程包括敏感元件、________、处理和传输，第二过程包括测量电路和____________。
