无线路由器接入Internet (图解)

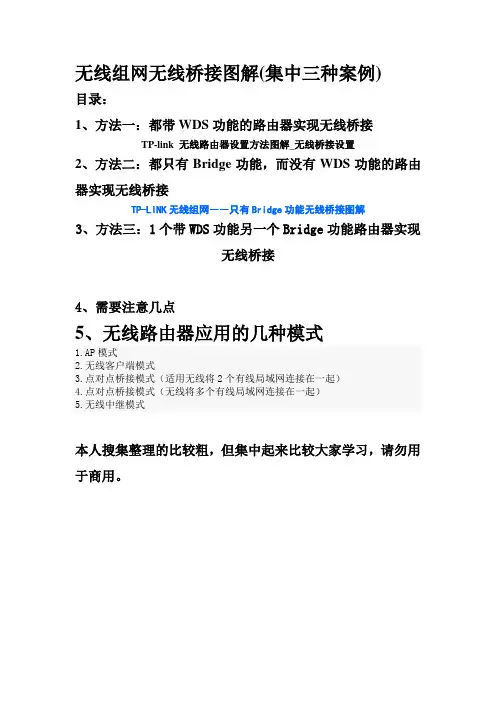

无线组网无线桥接图解(集中三种案例)目录：1、方法一：都带WDS功能的路由器实现无线桥接TP-link 无线路由器设置方法图解_无线桥接设置2、方法二：都只有Bridge功能，而没有WDS功能的路由器实现无线桥接TP-LINK无线组网――只有Bridge功能无线桥接图解3、方法三：1个带WDS功能另一个Bridge功能路由器实现无线桥接4、需要注意几点5、无线路由器应用的几种模式1.AP模式2.无线客户端模式3.点对点桥接模式（适用无线将2个有线局域网连接在一起）4.点对点桥接模式（无线将多个有线局域网连接在一起）5.无线中继模式本人搜集整理的比较粗，但集中起来比较大家学习，请勿用于商用。

方法一：都带WDS功能的路由器实现无线桥接TP-link 无线路由器设置方法图解_无线桥接设置详细出处参考：file:///C:/Documents%20and%20Settings/Administrator/桌面/TP-link%20无线路由器WDS设置方法图解_无线桥接设置_网络通讯_软件教学_脚本之家.htm随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。

文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。

上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。

解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

家用路由器设置(图解)1.准备工作1.1 确认家用路由器型号及厂商1.2 确保家用路由器已正确连接电源并启动1.3 通过无线或有线方式连接到家用路由器的网络2.登录路由器管理界面2.1 打开任意浏览器，并输入默认的路由器管理界面地质2.2 输入用户名和密码登录路由器管理界面3.基本设置3.1 修改路由器登录密码3.2 设置路由器无线网络名称和密码3.3 设置路由器的时区和时间3.4 配置路由器的网络模式和频段3.5 设置路由器的LAN IP地质和子网掩码3.6 配置DHCP服务器设置4.安全设置4.1 启用路由器防火墙4.2 设置路由器的访问控制列表（ACL）4.3 配置路由器的端口转发和触发设置4.4 开启路由器的MAC地质过滤5.网络扩展5.1 配置路由器的无线扩展功能5.2 设置路由器的网桥模式5.3 配置路由器的VPN服务器5.4 启用路由器的QoS(网络质量控制)功能6.高级设置6.1 配置路由器的DMZ(区域宽带连接)功能 6.2 设置路由器的静态路由6.3 配置路由器的动态DNS功能6.4 设置路由器的远程管理7.更新固件7.1 检查路由器固件的最新版本7.2 最新的固件文件7.3 在路由器管理界面中升级固件附件：无法律名词及注释：- 路由器：一种用于将 Internet 服务提供商提供的带宽分发给多台设备的网络设备。

- 管理界面：路由器提供的用于配置和管理路由器功能的用户界面。

- 无线网络：使用无线电波技术将设备连接到网络的方式。

- 有线网络：使用电缆或网线将设备连接到网络的方式。

- DHCP：动态主机配置协议，用于自动分配 IP 地质和其他网络配置信息。

- 防火墙：用于保护网络免受未经授权访问和恶意攻击的安全设备。

- 访问控制列表（ACL）：用于限制特定设备的网络访问权限的配置列表。

- 端口转发和触发：允许将外部请求发送到特定设备或端口的网络配置设置。

- MAC地质过滤：使用设备的硬件地质来限制或允许网络访问。

无线路由器接网线上网的设置方法以下是无线路由器接网线上网的设置方法：1.确定网络要求：在开始设置之前，确定网络的要求。

包括网络类型（ADSL、宽带、光纤等）和供应商名称，以便在设置中正确选择网络连接方式。

2.连接路由器：将无线路由器的电源适配器插入电源插座，并使用一根网线将路由器的WAN口（宽带口）与网络提供商提供的调制解调器或光猫相连。

3.电脑连接路由器：使用网线将电脑的网络接口（一般为RJ45接口）与路由器的LAN口（局域网口）相连。

4.进入路由器设置界面：打开电脑上的浏览器，输入路由器默认的管理地址（通常为192.168.1.1或192.168.0.1），按下回车键进入路由器的设置界面。

6.进入网络设置：登录成功后，进入路由器的管理页面，找到“网络设置”或“WAN设置”菜单，点击进入。

7.选择联网方式：在网络设置页面中，根据网络要求选择联网方式。

根据不同的网络提供商和连接方式，可以选择动态IP、静态IP或PPPoE等连接方式。

-动态IP方式：适用于通过DHCP自动获得IP地址的网络，选择此方式后，路由器会自动从网络提供商那里获取IP地址等网络信息。

-静态IP方式：适用于网络提供商提供了固定的IP地址的情况，选择此方式后，需要手动输入网络提供商提供的IP地址、子网掩码、默认网关等信息。

-PPPoE方式：适用于通过拨号上网的情况，选择此方式后，需要手动输入账号和密码等信息。

8.输入网络信息：根据所选择的联网方式，填写相应的网络信息。

根据网络提供商提供的信息进行正确的配置。

9.保存设置：完成网络信息的填写后，点击保存或应用按钮，保存配置信息。

10.连接网络：保存设置后，路由器会自动尝试连接网络提供商，如果配置正确，路由器的WAN口状态会变为连接状态。

此时，电脑连接路由器的LAN口也会自动获取到IP地址，可以通过浏览器访问互联网。

11.检查网络：打开浏览器，访问任意网页，确保网络正常连接。

如果不能正常连接，请检查上述步骤是否操作正确，是否填写了正确的网络信息。

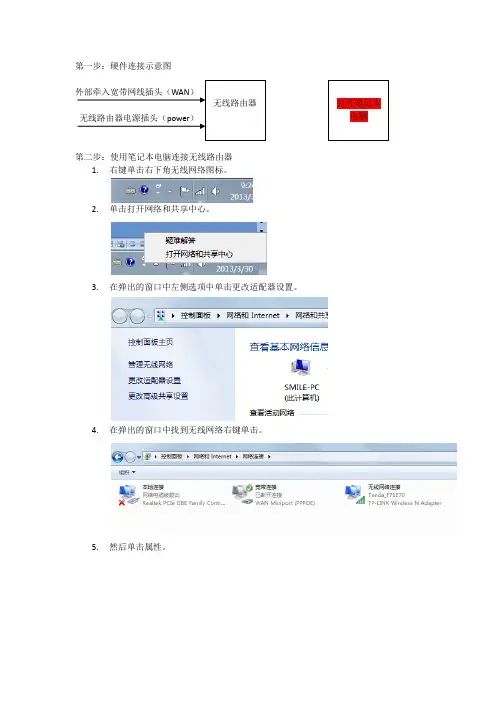

第一步：硬件连接示意图第二步：使用笔记本电脑连接无线路由器1.右键单击右下角无线网络图标。

2.单击打开网络和共享中心。

3.在弹出的窗口中左侧选项中单击更改适配器设置。

4.在弹出的窗口中找到无线网络右键单击。

5.然后单击属性。

6.在弹出的对话框中双击Internet 协议版本4 （TCP/IPV4）7.在弹出的窗口中选择自动获取IP地址和下面的自动获取DNS服务器地址，然后单击确定。

8.在无线网络连接属性窗口中也单击确定。

9.找到屏幕右下角任务栏上无线网络的图标单击。

10.在弹出的窗口中找到无线网络连接下面的笔记本电脑无线网卡搜索到附近的无线网络列表，单击需要连接的无线路由器网络名称。

11.单击连接。

笔记本电脑这时就开始自动连接所要的无线网络，若弹出需要输入密钥的窗口则先输入正确的密钥后在单击连接，等待电脑自动无线网络连接成功。

如果不知道你所要连接的无线网络名称，则一般都是网络信号最强的那个就是。

12.电脑自动无线网络连接成功后显示如下。

第三步：设置无线路由器，连接Internet 互联网络。

（以下以腾达Tenda 150Mbps MIN无线路由器A6 为例）1.找到笔记本电脑浏览器，双击打开。

（用户使用不同的浏览器，则浏览器快捷图标不同）2.在浏览器地址栏输入192.168.2.1 回车（不同的无线路由器硬件提供商所登录的设置界面进入地址不同）3.在弹出的窗口中，如果需要输入登录密码则先输入正确的密码后单击登陆。

如果没有修改过密码的话，一般都是默认密码admin。

4.在弹出的窗口中，单击左侧的设置向导。

5.在屏幕中间开始选择无线路由器接入Internet 互联网络模式。

（以下以常用的家庭网络常用的无线路由模式为例设置）选择Router：无线路由模式，然后单击下一步。

6.如果不知道应该选择什么模式则可以参考右侧的设置向导来选择自己合适的设置。

7.在接下来的窗口中填写选择合适的设置：SSID：是自定义无线网络的识别名称。

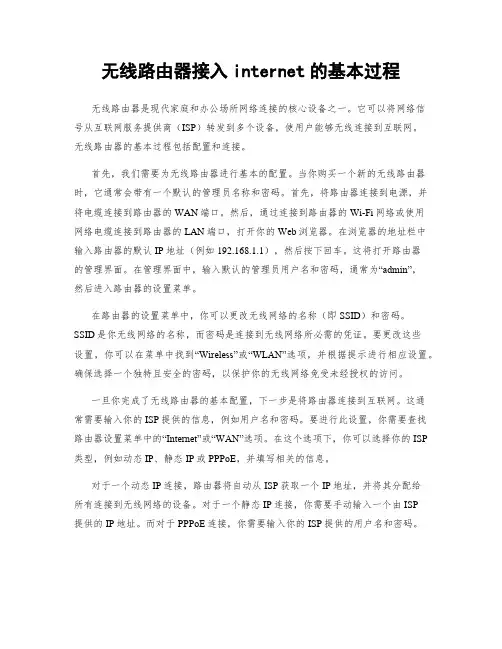

无线路由器接入internet的基本过程无线路由器是现代家庭和办公场所网络连接的核心设备之一。

它可以将网络信号从互联网服务提供商（ISP）转发到多个设备，使用户能够无线连接到互联网。

无线路由器的基本过程包括配置和连接。

首先，我们需要为无线路由器进行基本的配置。

当你购买一个新的无线路由器时，它通常会带有一个默认的管理员名称和密码。

首先，将路由器连接到电源，并将电缆连接到路由器的WAN端口。

然后，通过连接到路由器的Wi-Fi网络或使用网络电缆连接到路由器的LAN端口，打开你的Web浏览器。

在浏览器的地址栏中输入路由器的默认IP地址（例如192.168.1.1），然后按下回车。

这将打开路由器的管理界面。

在管理界面中，输入默认的管理员用户名和密码，通常为“admin”，然后进入路由器的设置菜单。

在路由器的设置菜单中，你可以更改无线网络的名称（即SSID）和密码。

SSID是你无线网络的名称，而密码是连接到无线网络所必需的凭证。

要更改这些设置，你可以在菜单中找到“Wireless”或“WLAN”选项，并根据提示进行相应设置。

确保选择一个独特且安全的密码，以保护你的无线网络免受未经授权的访问。

一旦你完成了无线路由器的基本配置，下一步是将路由器连接到互联网。

这通常需要输入你的ISP提供的信息，例如用户名和密码。

要进行此设置，你需要查找路由器设置菜单中的“Internet”或“WAN”选项。

在这个选项下，你可以选择你的ISP 类型，例如动态IP、静态IP或PPPoE，并填写相关的信息。

对于一个动态IP连接，路由器将自动从ISP获取一个IP地址，并将其分配给所有连接到无线网络的设备。

对于一个静态IP连接，你需要手动输入一个由ISP提供的IP地址。

而对于PPPoE连接，你需要输入你的ISP提供的用户名和密码。

在完成这些设置后，你可以保存并应用更改。

此时，路由器将开始连接到互联网并接收分配的IP地址。

你可以在路由器的管理界面中查看连接状态，通常在“Internet”或“WAN”选项中。

楼主所用设备为，TP-LINK WR340G 54M无线路由器和DELL 630M笔记本，自带Intel(R) PRO/Wireless 2200BG Network Connection 54M无线网卡。

下面为大家详解。

一、路由器的联接与设置现在的路由器设置，多是通过WEB进行设置；由于路由器在没有正确设置以前，无线功能可能无法使用，因此我们通过网线将电脑有线网卡与无线路由器联接（电脑网卡接网线与路由器的LAN口联接（路由多有4个LAN口），路由的WAN口与ADSL MODEM联接）。

首先我们在浏览器地址栏中输入WR340G默认的IP地址，192.168.1.1。

路由器的默认IP 地址可能不相同，因此可在路由器上的标明或说明书中找到（TP-LINK 340G默认IP是192.168.1.1）。

在这里，需要说明一下：在通过WEB设置路由器时，当台与路由器联接的电脑的IP地址，必须设置成与路由器同一网关中；如楼主的路由器IP地址是192.168.1.1，因此与之联接的电脑的IP可设置成192.168.1.2---192.168.1.255之间任一地址，网关和DNS设置成路由器的IP，即192.168.1.1。

在电脑正确安装好网卡驱动的情况下，选择计算机--打开控制面板--网络和INTERNET--网络程共享中心--更改适配器设置--选择本地联接右键属性，如下图：选择Internet协议（TCP/IPV4）属性，选择使用下面的IP地址；IP地址输入：192.168.1.2---192.168.1.255之间任一地址，网关程DNS设置成路由器的IP，即192.168.1.1，掩码：255.255.255.0；楼主在此输入192.168.1.8，子网掩码输入255.255.255.0，默认网关输入192.168.1.1即路由器的IP地址（楼主的路由器默认IP是：192.168.1.1）；设置完成后点确定。

水星（MERCURY）路由器设置图解深圳市美科星通信技术有限公司(MERCURY)成立于2001年，是一家专业的网络与通信产品解决方案提供商，创建知名的用户端网络与通信品牌MERCURY(水星网络)，一直致力于无线网络、宽带路由、以太网领域的研发、生产和行销，现有产品线已覆盖无线、路由器、交换机、集线器、光纤收发器、网卡等系列网络产品。

下面店铺主要介绍一下水星路由器的设置方法，其他路由器也可作为参考，希望对您有所帮助!水星(MERCURY)路由器设置图解一、水星(MERCURY)路由器恢复为出厂默认设置水星(MERCURY)路由器设置如果出现故障或者路由器被他人设置过可以恢复路由器的出厂设置，下面是水星(MERCURY)路由器恢复出厂设置的步骤：(1)断开路由器电源;(2)按下RESET按钮不放;(3)重新插上电源;(4)当观察到SYS指示灯闪烁后，松开RESET按钮，之后路由器将恢复到出厂状态。

(5)在路由器未完全启动前，不能关闭电源，否则配置有可能没有恢复到出厂默认值。

二、水星(MERCURY)路由器ADSL拨号上网设置(1)水星(MERCURY)路由器连线如图，1-4口连接局域网的电脑网卡、背面的WAN口是连接ADSL猫的网口。

(2)设置电脑IP地址1、右键点击桌面上的网上邻居，点击属性;2、在出现的窗口中右键点击本地连接，点击属性;3、选择Internet协议(TCP/IP)，点击属性;4、窗口中输入IP地址192.168.1.X(X在2-254之间都可)、DNS填当地的网络运营商或填路由器IP也可以、网关填写路由器的IP地址，路由器一般都默认开启DHCP服务，选择自动获取也能的到IP地址。

三、水星(MERCURY)路由器设置(1)打开IE浏览器，输入路由器IP地址(192.168.1.1)，在出现的登录窗口中输入用户名：admin密码：admin，点击确定即可进入水星(MERCURY)路由器的管理界面;(2)水星路由器管理界面，点击左侧的设置向导进行上网设置;(3)点击设置向导下一步;(4)选择上网方式，选择ADSL虚拟拨号，点击下一步;(5)接下来输入网路运营商分配的上网帐号及口令后，点击下一步;(6)这是选择是否开启路由器的无线功能，点击下一步完成水星路由器设置;(7)点击左侧的运行状态，可以显示当前获取到的IP地址和DNS 服务器。

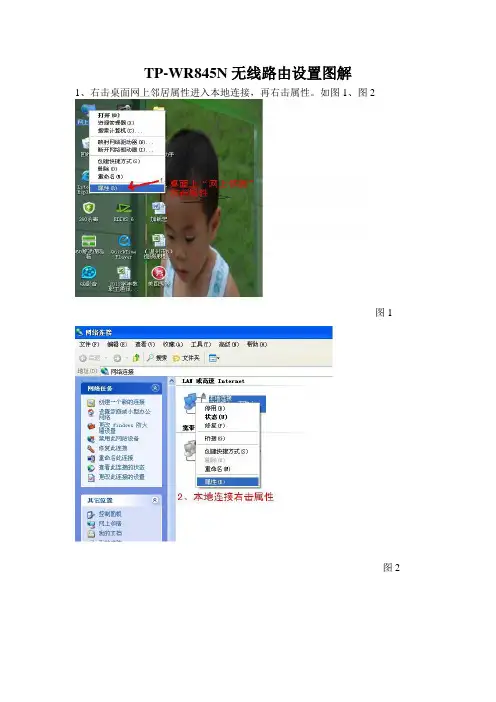

TP-WR845N无线路由设置图解
1、右击桌面网上邻居属性进入本地连接，再右击属性。

如图1、图2
图1
图2
2、进入本地连接属性，选定Internet协议（TCP/IP）如图3
图3 3、在Internet协议里选定自动获得IP地址，再选定自动获得DNS服务器如图4
图4
4、把路由器电源接通，然后插上网线，宽带接入口插在WAN口（蓝色口），电脑连接的网线就随便插哪一个LAN(黄色口）或者无线接路由。

如果您之前上网需要猫（modem），那么您需要把路由器按照猫--路由--电脑这样用网线连接，此时检查路由器状态灯，正确连接的话应该路由器的面板上有四个灯闪烁，分别为系统灯/WLAN灯/LAN灯/WAN 灯（电源/无线/电脑与路由/猫与电脑），如果正常闪烁，便可以正常进入路由设置。

如图5
图5
5、打开IE在地址栏输入192.168.1.1回车，在弹出的用户名及密码栏输入admin，确定进入TP－WR845N设置页面。

如图6
图6
6、点击左边“设置向导”进去设置向导点击下一步，如图7
图7
7、选定pppoe（ADSL虚拟拨号），再点击下一步。

如图8
图8
8、在上网账号栏输入您的宽带账号、在上网口令栏输入您的宽带密码，再在确认口令里输入你的宽带密码，点击下一步。

如图9
图9 9、开启无线状态，输入ID、选定自动信道及最高模式、自动频段，选定二合一安全方式，设置PSK密码，如图10
图10
10、完成设置重启，如图11和图12。

图11
图12
11、重启好之后，您可以网上遨游，祝您好运！如图13
图13。

全面图解路由器接口及连接（图）路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。

同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。

对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。

为此笔者向大家全面介绍路由器的各种接口及连接方法。

本文快速导读接口篇第一页局域网接口第二页广域网接口第三页路由器配置接口连接篇第四页路由器与局域网接入设备之间的连接第五页路由器与Internet接入设备的连接第六页配置端口连接方式一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。

路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。

1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。

（1）A UI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。

但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。

当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。

AUI接口示意图如图1所示。

此主题相关图片如下：（2）．RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。

因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
