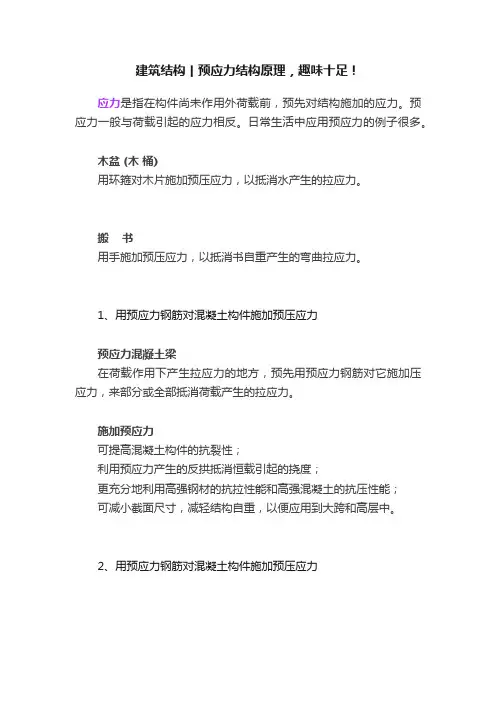

建筑结构丨预应力结构原理，趣味十足！应力是指在构件尚未作用外荷载前，预先对结构施加的应力。
预应力一般与荷载引起的应力相反。
日常生活中应用预应力的例子很多。
木盆 (木桶)用环箍对木片施加预压应力，以抵消水产生的拉应力。
搬书用手施加预压应力，以抵消书自重产生的弯曲拉应力。
1、用预应力钢筋对混凝土构件施加预压应力预应力混凝土梁在荷载作用下产生拉应力的地方，预先用预应力钢筋对它施加压应力，来部分或全部抵消荷载产生的拉应力。
施加预应力可提高混凝土构件的抗裂性；利用预应力产生的反拱抵消恒载引起的挠度；更充分地利用高强钢材的抗拉性能和高强混凝土的抗压性能；可减小截面尺寸，减轻结构自重，以便应用到大跨和高层中。
2、用预应力钢筋对混凝土构件施加预压应力目前这种预弯型钢组合简支梁的跨度已达40m。
若应用二次浇筑，形成预弯型钢组合连续梁，更能充分发挥这种结构的优越性，最大跨度可达80m。
这种新型预应力组合结构自重轻、承载力高、挠度小、结构高度小，又易于施工，在城市立交桥中有很好的应用前景。
设想在两山之间要建一座无筋混凝土桥：搭临时支架，铺预制混凝土块；用一排千斤顶对预制混凝土块施加预应力；在千斤顶之间浇筑混凝土；达到必要的强度后卸下千斤顶；在原千斤顶所占位置再补浇混凝土；拆下临时支架，一座不用预应力钢筋的预应力桥梁就建成了。
(这和用手搬书的道理是一样的)3、预应力是一个内力对一块薄板施加预应力会不会使薄板失稳呢?当压杆有偶然偏心或偶然侧向力作用而弯曲后，附加的力矩可能使构件越来越弯曲，甚至导致破坏，这就是失稳。
轴向力作用下的薄板或长细杆件有可能发生失稳。
预应力是一个内力，当一块预应力薄板发生偶然弯曲后，预应力产生的附加力矩以及弯曲后的预应力筋对混凝土板的侧压力与偶然弯曲方向相反，将使构件变直。
可见，预应力不但不会使压杆失稳，而且会使压杆更加稳定。
这就不难理解为什么有时我们会对预制长柱、长桩施加预应力了。
4、预应力的其他应用预应力的概念还有更普遍的意义。
有限元分析丨谐响应分析谐响应（Harmonic Response）分析是有限元分析中使用频率较高的一个模块，下文是我在谐响应分析学习过程的一些积累，仅供参考学习使用，如有错误请指正！目录1 谐响应分析简介谐响应用于分析线性结构在随时间呈正弦或余弦变化的简谐载荷的稳态响应，验证设计结构能否克服共振、疲劳和其他强迫振动的影响。
谐响应分析中所有的荷载以及结构的响应在相同的频率下呈正弦变化。
谐响应分析只计算结构的稳态强迫振动。
在激励开始时发生的瞬态振动，在谐波分析中不考虑。
2 谐响应分析应用产品结构在初期、详细设计阶段及试验验证阶段，侧重点有所不同，应根据实际情况进行判定。
1、设计阶段①获取关键（敏感）部位的加速度响应，判定结构动态放大特性；②获取关键（敏感）部位应力、应变，进行结构强度校核；③获取安装处（约束孔位）的加速度响应，进行布局设计校核；④获取连接界面处的加速度响应，作为单段结构设计参考。
2、试验验证阶段在试验验证时，除了上述分析关注内容外，另外一个工作就是确定结构正弦振动下凹条件。
注：这部分我在工作中并没有接触过。
参考：《航天器结构设计》3 谐响应分析数学表达作为结构动力学分析中常见的特殊问题，当结构承受外载为简谐载荷时，可以进行谐响应分析。
注：谐响应数学理论，不展开说明。
参考：《ANSYS Workbench有限元分析实例详解（动力学）》当即激励频率远＜固有频率时，可忽略阻尼影响。
相位差θ≈0，表示位移与激励力的相位几乎同相。
当激励频率远＞固有频率时，可忽略阻尼影响。
相位差θ≈π，表示位移与激励力的相位几乎反相。
当激励频率约=固有频率时，产生共振，振动响应的幅值接近无穷大，此时阻尼对共振效果的影响极为明显，因此增大阻尼会导致振幅明显下降。
此时相位差θ≈π/2，相位差与阻尼无关。
4 Workbench中进行谐响应分析4.1 谐响应分析方法Workbench中谐响应分析的求解方法主要有两种：完全法和模态叠加法。

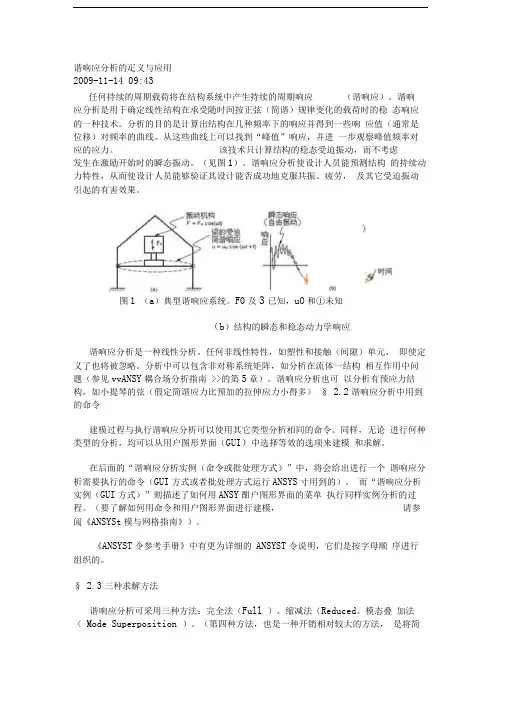

谐响应分析的定义与应用2009-11-14 09:43任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。
谐响应分析是用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时的稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动。
（见图1）。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起的有害效果。
图1（a）典型谐响应系统。
F0及ω已知，u0和Φ未知。
（b）结构的瞬态和稳态动力学响应。
谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
分析中可以包含非对称系统矩阵，如分析在流体─结构相互作用中问题（参见<<ANSYS耦合场分析指南>>的第5章）。
谐响应分析也可以分析有预应力结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。
§2.2谐响应分析中用到的命令建模过程与执行谐响应分析可以使用其它类型分析相同的命令。
同样，无论进行何种类型的分析，均可以从用户图形界面（GUI）中选择等效的选项来建模和求解。
在后面的“谐响应分析实例（命令或批处理方式）”中，将会给出进行一个谐响应分析需要执行的命令（GUI方式或者批处理方式运行ANSYS时用到的）。
而“谐响应分析实例（GUI方式）”则描述了如何用ANSYS用户图形界面的菜单执行同样实例分析的过程。
（要了解如何用命令和用户图形界面进行建模，请参阅《ANSYS建模与网格指南》）。
《ANSYS命令参考手册》中有更为详细的ANSYS命令说明，它们是按字母顺序进行组织的。
§2.3三种求解方法谐响应分析可采用三种方法：完全法（Full）、缩减法（Reduced）、模态叠加法（Mode Superposition）。
AnsysWorkBench11.0振动电机轴谐响应分析最小网站长：kingstudio最小网Ansys 教程频道为您打造最IN 的教程/1．谐响应分析简介任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。
谐响应分析是用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时的稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动。
（见图1）。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起的有害效果。
谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
分析中可以包含非对称系统矩阵，如分析在流体─结构相互作用中问题。
谐响应分析也可以分析有预应力结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。
谐响应分析的定义与应用介绍：/ArticleContent.asp?ID=7852. 工程背景在长距离振动输送机、概率振动筛等变载荷振动机械中，由于载荷的变化幅度较大，且多为冲击或交变载荷，使得作为动力源与振动源的振动电机寿命大为缩短，其中振动电机阶梯轴的弹塑性变形又会中速振动电机的失效，故研究振动电机轴的谐响应，进而合理设计其尺寸与结构，是角决振动电机在此类场合过早失效的主要途径之一。
现以某型振动电机阶梯轴为分对象，振动电机属于将动帮源与振动源合为一体的电动施转式激振源，在振动电机轴两端分别装有两个偏心块，工作时电机轴还动两偏心块作顺转无能无力产生周期性激振力t sin F F 1ω=，其中为施加载荷，由些电机轴受到偏心块施加的变载荷冲击，极易产生变形和疲劳损坏，更严重者，当激振力的频率与阶梯轴的固有频率相等时，就会发生共振，造成电机严重破坏，故对电机进行谐应力分析很必要。

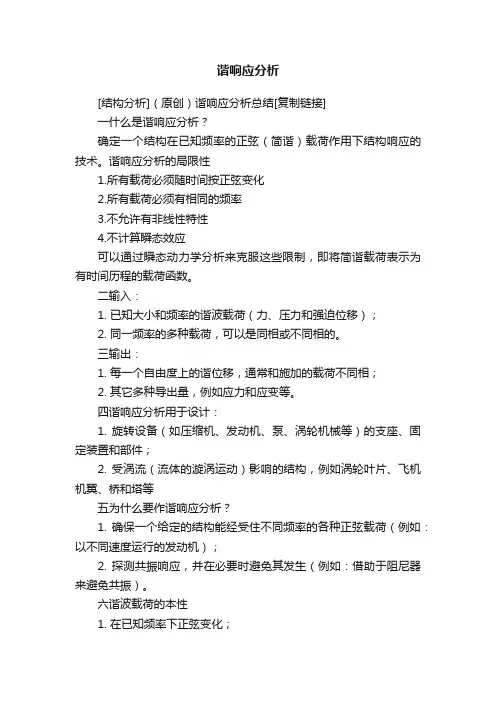

谐响应分析[结构分析]（原创）谐响应分析总结[复制链接]一什么是谐响应分析？确定一个结构在已知频率的正弦（简谐）载荷作用下结构响应的技术。
谐响应分析的局限性1.所有载荷必须随时间按正弦变化2.所有载荷必须有相同的频率3.不允许有非线性特性4.不计算瞬态效应可以通过瞬态动力学分析来克服这些限制，即将简谐载荷表示为有时间历程的载荷函数。
二输入：1. 已知大小和频率的谐波载荷（力、压力和强迫位移）；2. 同一频率的多种载荷，可以是同相或不同相的。
三输出：1. 每一个自由度上的谐位移，通常和施加的载荷不同相；2. 其它多种导出量，例如应力和应变等。
四谐响应分析用于设计：1. 旋转设备（如压缩机、发动机、泵、涡轮机械等）的支座、固定装置和部件；2. 受涡流（流体的漩涡运动）影响的结构，例如涡轮叶片、飞机机翼、桥和塔等五为什么要作谐响应分析？1. 确保一个给定的结构能经受住不同频率的各种正弦载荷（例如：以不同速度运行的发动机）；2. 探测共振响应，并在必要时避免其发生（例如：借助于阻尼器来避免共振）。
六谐波载荷的本性1. 在已知频率下正弦变化；2. 相角y允许不同相的多个载荷同时作用，y缺省值为零；3. 施加的全部载荷都假设是简谐的，包括温度和重力。
七复位移在下列情况下计算出的位移将是复数1. 具有阻尼2. 施加载荷是复数载荷（例如：虚部为非零的载荷）3. 复位移滞后一个相位角y（相对于某一个基准而言）4. 可以用实部和虚部或振幅和相角的形式来查看八模型1. 只能用于线性单元和材料，忽略各种非线性；2. 记住要输入密度；3. 注意：如果ALPX（热膨胀系数）和DT均不为零，就有可能不经意地包含了简谐热载荷。
为了避免这种事情发生，请将ALPX设置为零。
如果参考温度[TREF]与均匀节点温度[TUNIF]不一致, 那么DT 为非零值。
九施加谐波载荷并求解1. 所有施加的载荷以规定的频率（或频率范围）简谐地变化2. “载荷”包括：位移约束-零或非零的作用力压强注意：如果要施加重力和热载荷，它们也被当作简谐变化的载荷来考虑！十规定谐波载荷时要包括：振幅和相角频率1. 振幅和相角（1）载荷值（大小）代表振幅Fmax（2）相角f 是在两个或两个以上谐波载荷间的相位差，单一载荷不需要相角f 。
ANSYS谐响应分析谐响应分析是用于确定线性结构在受正弦载荷作用时的稳态响应，目的是计算出结构在几种频率下的响应，并得到响应随频率变化的曲线。
其输入为已知大小和频率的谐波载荷（力、压力和强迫位移）；同一频率的多种载荷，可以是相同或不相同的。
其输出为每一个自由度上的谐位移，通常和施加的载荷不同；或其它多种导出量，例如应力和应变等。
谐响应分析能预测结构的持续动力特性，从而验证设计能否成功地克服共振、疲劳，以及其他受迫振动引起的不良影响。
同时，通过谐响应分析可以用来探测共振响应；可以确定一个给定的结构能否能经受住不同频率的各种正弦载荷（例如：以不同速度运行的发动机）。
谐响应分析有三种求解方法:完整法、缩减法及模态叠加法。
三种方法都有其相应的适用条件。
这里主要介绍模态叠加法。
模态叠加法是通过对模态分析得到的振型乘上因子并求和计算出结构的响应，是所有求解方法中最快的。
使用何种模态提取方法主要取决于模型大小和具体的应用场合。
模态叠加法可以使解按结构的固有频率聚集，可产生更平滑且更精确的响应曲线图，同时可以包含预应力效果。
（对于机械结构来看，预应力含义为预先使其产生应力，其好处是可以提高构造本身刚性，减少振动和弹性变形，改善受拉模块的弹性强度，提高结构的抗性。
）有预应力的谐响应分析可用缩减法和模态叠加法进行。
对于有预应力的谐响应分析，为了在模态叠加法谐响应分析中包含预应力效果，必须首先进行有预应力的模态分析。
在完成了有预应力模态分析后，就可以像一般的模态叠加法那样进行分析了。
而对于对于有预应力的模态分析，由于结构预应力会改变结构的刚性，因此预应力结构模态分析是结构设计中必须考虑的因素。
预应力模态分析步奏与常规模态分析大致相同，其差别在于:（1）先对造成预应力的外力进行静力分析；（2）在静力分析和模态求解中打开PSTRES，on命令，表示考虑了预应力效应。
模态叠加法进行谐响应分析的步骤如下：一、建模1）只能用线性的单元和材料，忽略各种非线性的性质。

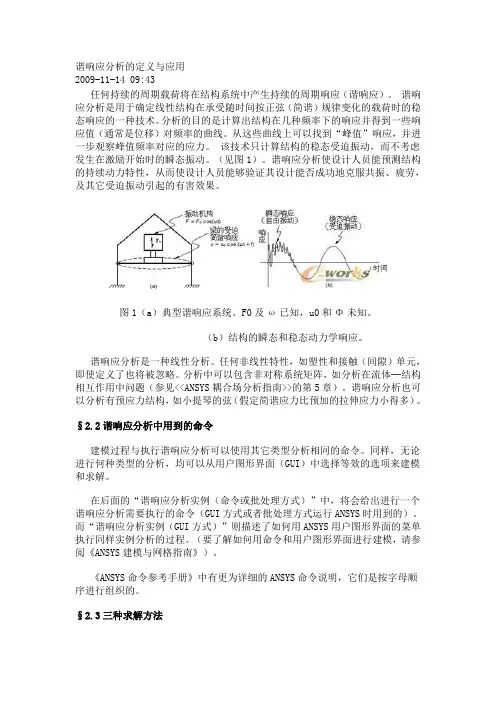

谐响应分析的疋义与应用2009-11-14 09:43任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。
谐响应分析是用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时的稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动。
（见图1）。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起的有害效果。
图1 （a）典型谐响应系统。
F0及3已知，uO和①未知（b）结构的瞬态和稳态动力学响应谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
分析中可以包含非对称系统矩阵，如分析在流体一结构相互作用中问题（参见vvANSY耦合场分析指南>>的第5章）。
谐响应分析也可以分析有预应力结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）§ 2.2谐响应分析中用到的命令建模过程与执行谐响应分析可以使用其它类型分析相同的命令。
同样，无论进行何种类型的分析，均可以从用户图形界面（GUI）中选择等效的选项来建模和求解。
在后面的“谐响应分析实例（命令或批处理方式）”中，将会给出进行一个谐响应分析需要执行的命令（GUI方式或者批处理方式运行ANSYS寸用到的）。
而“谐响应分析实例（GUI方式）”则描述了如何用ANSY酣户图形界面的菜单执行同样实例分析的过程。
（要了解如何用命令和用户图形界面进行建模，请参阅《ANSYSt模与网格指南》）。
《ANSYST令参考手册》中有更为详细的ANSYST令说明，它们是按字母顺序进行组织的。
§ 2.3三种求解方法谐响应分析可采用三种方法：完全法（Full ）、缩减法（Reduced、模态叠加法（Mode Superposition ）。
梭式皮带布料机预应力模态及谐响应分析廖湘辉;赵楚;陈文琛【摘要】The shuttle-type belt conveyer, as a new type of concrete machine, has been w idely used in the pouring hydropow er construction and other f ields. The finite element model for analyzing the overall structure of shuttle-type belt conveyer was es-tablished using ANSYS. The load the shut tle-type belt conveyer suffered under the normal conditions w as simulated, and the prest ressed modal study and harmonic analysis were performed. The natural frequencies for the first 8-order modals w ere ob-tained, and the second modal frequency had the greatest impact on the dynam ic performance of shuttle-t ype belt conveyer. Therefore, the second modal frequency was extracted as an objective function in t he multi-object ive opt imization design, w hich can lay the foundation for the subsequent optimization design of shuttle-type belt conveyer structure.%梭式皮带布料机作为一种新型混凝土浇筑机械，在水电工程施工等领域已被广泛应用。
谐响应分析的定义与应用2009-11-14 09:43任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。
谐响应分析是用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时的稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。
从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。
该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动。
（见图1）。
谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起的有害效果。
图1（a）典型谐响应系统。
F0及ω已知，u0和Φ未知。
（b）结构的瞬态和稳态动力学响应。
谐响应分析是一种线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
分析中可以包含非对称系统矩阵，如分析在流体─结构相互作用中问题（参见<<ANSYS耦合场分析指南>>的第5章）。
谐响应分析也可以分析有预应力结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。
§2.2谐响应分析中用到的命令建模过程与执行谐响应分析可以使用其它类型分析相同的命令。
同样，无论进行何种类型的分析，均可以从用户图形界面（GUI）中选择等效的选项来建模和求解。
在后面的“谐响应分析实例（命令或批处理方式）”中，将会给出进行一个谐响应分析需要执行的命令（GUI方式或者批处理方式运行ANSYS时用到的）。
而“谐响应分析实例（GUI方式）”则描述了如何用ANSYS用户图形界面的菜单执行同样实例分析的过程。
（要了解如何用命令和用户图形界面进行建模，请参阅《ANSYS建模与网格指南》）。
《ANSYS命令参考手册》中有更为详细的ANSYS命令说明，它们是按字母顺序进行组织的。
§2.3三种求解方法谐响应分析可采用三种方法：完全法（Full）、缩减法（Reduced）、模态叠加法（Mode Superposition）。
预应力结构基本形式现代预应力结构是利用高性能材料、现代设计理论和先进施工工艺进行设计、建造的高效结构。
与非预应力结构相比，现代预应力结构不仅具有跨越能力大、受力性能好、使用性能优越、耐久性高、轻巧美观等优点，而且与其他结构相比具有比较经济，节材、节能的效果。
现代预应力结构具有广泛的发展前景，目前，现代预应力结构已渗透到土木工程的各个领域，是建造高层建筑、高耸结构；大跨度、大空间结构；重载结构；特种结构及特殊用途工程中不可缺少的、最为重要的结构形式之一。
现浇整体预应力结构可以分为房屋建筑、桥梁工程、特种结构、路面结构、加固改造结构等类型，在这里，我收集整理了房屋建筑和桥梁结构中较为典型的结构形式。
一、房屋建筑1.预应力混凝土框架结构预应力混凝土框架结构是预应力结构中应用最广的结构形式。
如该项目，位于海南海口，是海南省体育中心的综合训练馆，采用了有粘结预应力框架梁、柱结构，梁跨度为36m，柱距为8m，混凝土强度等级采用C40，共3层。
其结构平面如图一所示。
其梁、柱均为预应力构件，主梁尺寸为b×h=600mm×2400mm，预应力配筋为4束9φ15.2，预应力柱截面尺寸为b×h=1300mm×1300mm，一层柱预应力配筋为2束9φ15.2，二层柱预应力配筋为4束12φ15.2，预应力钢筋采用1860MPa级高强度低松弛钢绞线。
图1 预应力混凝土框架结构简图（一）（a）工程图片该工程由于跨度较大，在梁、柱中均采用了预应力技术。
考虑到预应力柱的张拉力较大，在张拉过程中可能产生过大的压缩变形，为了避免在施工过程中对梁底支撑产生过大的不利影响，在张拉柱的预应力筋时，未采用一次张拉到位的方式，而采用了柱、梁交叉张拉顺序。
图2 预应力混凝土框架结构简图（二）（b）结构平面示意图2.预应力混凝土平板结构由于预应力混凝土平板结构中预应力筋为无粘结预应力筋，因此又常被称为无粘结预应力平板结构。
