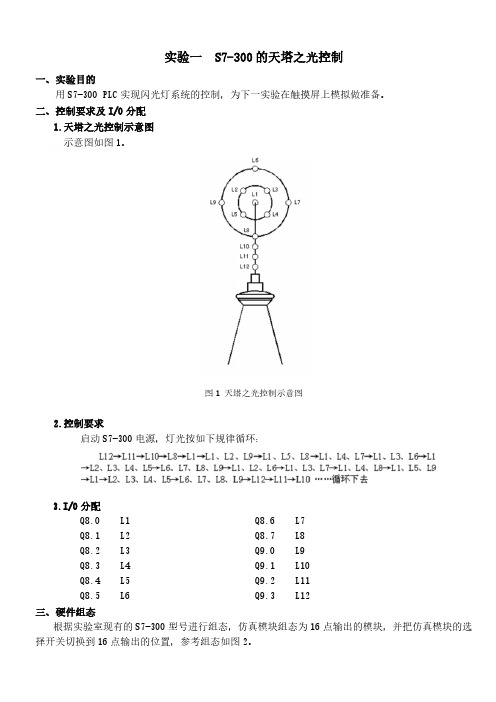

实验一 S7-300的天塔之光控制
一、实验目的
用S7-300 PLC实现闪光灯系统的控制,为下一实验在触摸屏上模拟做准备。
二、控制要求及I/O分配
1.天塔之光控制示意图
示意图如图1。
图1 天塔之光控制示意图
2.控制要求
启动S7-300电源,灯光按如下规律循环:
3.I/O分配
Q8.0 L1 Q8.6 L7
Q8.1 L2 Q8.7 L8
Q8.2 L3 Q9.0 L9
Q8.3 L4 Q9.1 L10
Q8.4 L5 Q9.2 L11
Q8.5 L6 Q9.3 L12
三、硬件组态
根据实验室现有的S7-300型号进行组态,仿真模块组态为16点输出的模块,并把仿真模块的选择开关切换到16点输出的位置,参考组态如图2。
图2 S7-300的硬件组态图
四、实验要求
参考图2进行硬件组态,编写S7-300梯形图控制程序,并观察仿真模块输出指示灯能否与控制
要求相符,调试程序直到满足要求为止,实验结束后要撰写实验报告。
实验1 天塔之光1.1 实验目的用PLC控制天塔之光的控制系统。
1.2 实验设备①台式PLC实验装置一台。
②天塔之光控制系统实验模板一块。
③连接导线一套。
1.3 实验内容(1)控制要求启动开关X0接通后,首先L1点亮2s,接着L2,L3,L4,L5亮2s后灭,L6,L7,L8,L9,亮2s,后所有灯亮。
如此循环下去。
(2)I/O分配输入输出X0:启动与停止按钮 Y1:L1灯 Y2:L2灯 Y3:L3灯 Y4:L4灯 Y5:L5灯 Y6:L6灯 Y7:L7灯 Y8:L8灯 Y9:L9灯(3)接线L1接主机的Y1;L2,L3,L4L5,分别接主机的Y2,Y3,Y4,Y5点;L6,L7,L8,L9,分别接主机的Y6,Y7,Y10,Y11点。
主机的X0为启动开关.(4)顺序功能图(5)实验梯形图(6)实验过程分析当启动开关(X0)闭合时,L1灯亮(Y1动作并保持,计时T1开始计时),2s后,L1,L2,L3,L4,L5,同时亮(Y1,Y2,Y3,Y4,Y5动作并保持,T2开始计时)2s后L2,L3,L4,L5同时灭(Y2,Y3,Y4,Y5断开)而L6,L7,L8,L9灯亮(Y6,Y7,Y10,Y11动作并保持,T2开始计时),2s后L1--------L9同时亮。
然后L1(Y0)亮,其他的都灭。
如此循环。
1.4总结:因为本次实验需要循环,所以本次设计我们采用顺序功能图。
因为在执行一个过程中有些灯要开,而有些灯要关,所以我们采用了SET,RST指令。
设计中还需要用到延时,所以我们还需要考虑定时器复位的问题。
2 四级传送带2.1 实验目的用PLC控制四级传送带的控制。
2.2 实验设备①.实验模板一块式PLC试验装置一台②.四级传送带系统实验模板一块③.连接导线一套2.3 实验要求某企业输送货物,共分四级输送,分别有四级电机控制。
要求在启动时最后一台先启动,然后每隔5秒后前一级电机再起动,直到四台电机全部依次启动运行。
plc天塔之光的实验心得1.引言1.1 概述PLC(可编程逻辑控制器)是一种用于自动控制工业过程的数字计算机。
它由一系列可编程的逻辑功能组件组成,可以根据预先设定的程序来执行各种控制操作。
PLC广泛应用于生产线自动化、工艺控制和机械控制等领域。
本文将围绕PLC天塔之光的实验进行介绍和探讨。
PLC天塔之光是一个集成多种功能的工业控制系统,它能够实现对光线的精确控制,并通过内部的逻辑判断和指令执行来实现各种场景下的灯光效果。
在实验中,我们首先对PLC天塔之光的组成和原理进行了深入研究。
根据其设计的电路原理和控制逻辑,我们编写了一套完整的PLC程序,实现了对灯光的开关、亮度和颜色等参数的控制。
在实验过程中,我们通过多次调试和测试,逐步优化了PLC程序的性能和稳定性。
通过对PLC的监测和反馈信号的分析,我们不断调整和改进控制算法,使得天塔之光的灯光效果更加逼真和出色。
实验结果表明,PLC天塔之光的控制系统具备良好的稳定性和可靠性。
在不同场景下,它能够准确地实现各种灯光效果的切换和调节,为工业生产和艺术设计提供了创新的解决方案。
本文的目的在于总结和分享我们在PLC天塔之光实验中的经验和心得,希望能够为其他对PLC技术感兴趣的研究者和工程师提供一些参考和借鉴,推动PLC在工业自动化领域的应用和发展。
同时,我们还将提出一些对未来实验的建议,以期进一步完善和优化PLC天塔之光的功能和性能。
接下来的章节将详细介绍实验背景和实验过程,并对实验结果进行总结和分析。
欢迎大家继续阅读并参与我们的讨论。
1.2文章结构文章结构部分的内容如下:文章结构部分旨在介绍整篇文章的组织架构,让读者能够清晰了解文章的分章节结构和内容安排。
本文按照以下几个部分进行组织和阐述。
第一部分是引言。
引言部分主要概述了本文要讲述的主题——PLC天塔之光的实验心得。
在引言中,我们会简要介绍PLC天塔的背景和意义,以及本文的目的和重要性。
第二部分是正文。

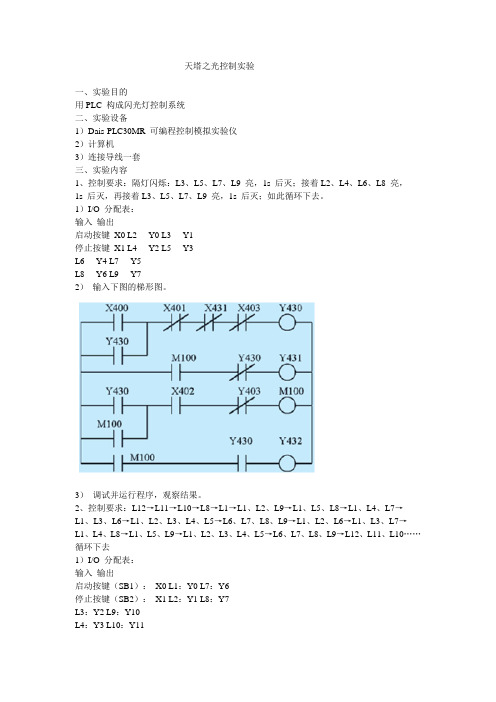

天塔之光控制实验一、实验目的用PLC 构成闪光灯控制系统二、实验设备1)Dais-PLC30MR 可编程控制模拟实验仪2)计算机3)连接导线一套三、实验内容1、控制要求:隔灯闪烁:L3、L5、L7、L9 亮,1s 后灭;接着L2、L4、L6、L8 亮,1s 后灭,再接着L3、L5、L7、L9 亮,1s 后灭;如此循环下去。
1)I/O 分配表:输入输出启动按键X0 L2----Y0 L3----Y1停止按键X1 L4----Y2 L5----Y3L6----Y4 L7----Y5L8----Y6 L9----Y72)输入下图的梯形图。
3)调试并运行程序,观察结果。
2、控制要求:L12→L11→L10→L8→L1→L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1、L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1、L2、L3、L4、L5→L6、L7、L8、L9→L12、L11、L10……循环下去1)I/O 分配表:输入输出启动按键(SB1):X0 L1:Y0 L7:Y6停止按键(SB2):X1 L2:Y1 L8:Y7L3:Y2 L9:Y10L4:Y3 L10:Y11L5:Y4 L11:Y12L6:Y5 L12:Y132)输入下图的梯形图。
3)调试并运行程序,观察结果。
四、编程练习1)隔两灯闪烁:L1、L4、L7 亮,1s 后灭;接着L2、L5、L8 亮,1s 后灭;接着L3、L6 亮,1s 后灭;接着L1、L4、L7 亮,1s 后灭;如此循环工作。
编制程序,并上机调试运行。
2)发射型闪烁:L1 亮,2s 后灭;接着L2、L3、L4 亮,2s 后灭;接着L6、L7、L8亮,2s 后灭;接着L1 亮,2s 后灭;如此循环工作。
编制程序,并上机调试运。

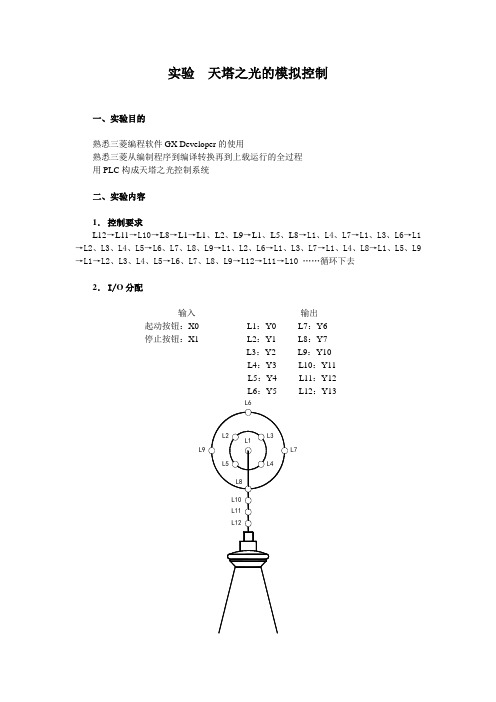

实验天塔之光的模拟控制一、实验目的熟悉三菱编程软件GX Developer的使用熟悉三菱从编制程序到编译转换再到上载运行的全过程用PLC构成天塔之光控制系统二、实验内容1.控制要求L12→L11→L10→L8→L1→L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1→L2、L3、L4、L5→L6、L7、L8、L9→L12→L11→L10 ……循环下去2.I/O分配输入输出起动按钮:X0 L1:Y0 L7:Y6停止按钮:X1 L2:Y1 L8:Y7L3:Y2 L9:Y10L4:Y3 L10:Y11L5:Y4 L11:Y12图4-1 天塔之光控制示意图3.画出梯形图,在三菱编程软件GX Developer中输入程序梯形图并运行程序,并转换成语句表。
实验交通灯的模拟控制一、实验目的用PLC构成交通灯控制系统二、实验内容1.控制要求起动后,南北红灯亮并维持25s。
在南北红灯亮的同时,东西绿灯也亮,1s后,东西车灯即甲亮。
到20s时,东西绿灯闪亮,3s后熄灭,在东西绿灯熄灭后东西黄灯亮,同时甲灭。
黄灯亮2s后灭东西红灯亮。
与此同时,南北红灯灭,南北绿灯亮。
1s后,南北车灯即乙亮。
南北绿灯亮了25s后闪亮,3s后熄灭,同时乙灭,黄灯亮2s后熄灭,南北红灯亮,东西绿灯亮,循环。
2.I/O分配输入输出起动按钮:X0 南北红灯:Y0 东西红灯:Y3停止按钮:X1 南北黄灯:Y1 东西黄灯:Y4南北绿灯:Y2 东西绿灯:Y5南北车灯:Y6 东西车灯:Y7 4.如果加上数码管显示时间,该如何编程?5.考虑下如何采用其它的手段能够更好的实现智能交通灯的控制?实验十二三层电梯的模拟控制一、实验目的用PLC构成三层电梯控制系统二、实验内容1.控制要求把可编程控制器拨向RUN后,按其它按扭都无效,只有按SQ1,才有效E1亮,表示电梯原始层在一层。
实验四 PLC实现的天塔之光彩灯控制实验学时:2 实验类型:设计型一、实验目的进一步熟悉PLC指令系统,掌握PLC的简单编程,用PLC与天塔之光实验模板构成闪光彩灯控制系统。
二、实验内容:天塔之光彩灯示意图及时序图如图2-8所示:1、控制要求彩灯工作方式要求为发射型闪烁,其工作流程如下:L1亮2秒后灭,接着L2、L3、L4、L5亮2秒后灭,接着L6、L7、L8、L9亮2秒后灭,然后L1亮2秒后灭……如此循环。
根据以上要求及控制时序图编制程序,并上机调试运行。
在上述程序的基础上,可对程序和I/O分配进行简单的修改,自行设计其它的闪烁方式.2、I/O分配输入:启动按键-X0 停止按键-X1输出:L1-Y1,L2-Y2,L3-Y3,L4-Y4,L5—Y5,L6-Y6,L7-Y7,L8-Y8,L9-Y9。
3、将设计的程序输入可编程控制器利用FPWIN—GR软件将设计好的梯形图程序输入计算机,并进行PG 转换,然后下传入PLC。
4、调试并运行程序在PLC训练装置上接线并运行、调试程序。
三、实验要求根据控制时序图和I/O分配表设计天塔之光的彩灯控制程序,写出程序清单及注释,画出电气控制图并转为梯形图。
编程时应注意定时器指令的用法。
将梯形图输入计算机并下装到PLC,调试并运行程序。
四、实验装置1、TVT-90A台式可编程控制器学习机实验屏;2、RS422/RS232C适配器;3、UNIT-2天塔之光实验板;4、微型电子计算机;5、连接导线若干。
X0Y1Y2Y3Y4Y5Y6Y7Y8Y9发射型彩灯控制时序图图2-8 天塔之光彩灯示意图与时序图五、实验步骤1、启动计算机并进入“FPWIN—GR”编程界面,将梯形图输入并进行PG转换,将程序存入磁盘,以备今后调用。
2、将24V电源的“+”极分别接至数字量调试单元X和Y的“COM”端,将电源“—”极接至数字量调试单元X和Y的C端(注:如无C接线端,则该装置为内部共地连接,无需连接负极线)。
一、实习背景及目的随着我国经济的快速发展,自动化技术在各个领域得到了广泛的应用。
可编程逻辑控制器(PLC)作为自动化控制的核心组件,其重要性日益凸显。
为了提高自己在电子信息工程技术专业的实践能力和理论知识,我参加了天塔之光实习项目,通过本次实习,深入了解和掌握了PLC的基本原理、编程方法和应用技巧。
二、实习内容与过程1. 实习前的准备在实习开始前,我认真阅读了实验指导书,了解了天塔之光控制系统的组成、工作原理和编程资源。
同时,复习了与PLC相关的理论知识,为实习打下了坚实的基础。
2. 实习过程(1)认识天塔之光控制系统在天塔之光实习项目中,我首先参观了天塔之光控制系统现场,了解了系统的硬件组成和各部分功能。
通过现场观摩,我对PLC在实际应用中的作用有了更加直观的认识。
(2)学习PLC编程实习过程中,我学习了CP1H和CP1E型PLC的编程方法。
通过编写简单的程序,掌握了PLC的基本指令、功能指令和编程技巧。
同时,学会了使用编程软件进行程序的编辑、下载和调试。
(3)参与实训任务在掌握了PLC编程基础后,我参与了天塔之光控制系统的实训任务。
通过实际操作,将所学知识应用于实践,提高了自己的动手能力和解决问题的能力。
三、实习收获与总结1. 知识与技能的提升通过天塔之光实习,我深入了解了PLC的工作原理和编程方法,熟练掌握了CP1H和CP1E型PLC的编程技巧。
同时,提高了自己解决实际问题的能力。
2. 团队合作与沟通能力的培养在实习过程中,我与同学们共同完成实训任务,学会了与他人合作,提高了团队协作能力。
同时,与指导教师和同学之间的沟通交流,使我在解决问题时更加从容。
3. 实习感悟通过天塔之光实习,我认识到理论知识与实践能力的重要性。
在今后的学习和工作中,我将不断努力,将自己所学知识与实际应用相结合,为我国自动化技术的发展贡献自己的力量。
四、建议与展望针对天塔之光实习项目,我建议加强实习前的理论知识培训,提高实习学生的理论水平。
实训报告书课程名称"可编程控制器系统及应用"班级与班级代码12021012专业电子信息工程技术指导教师** 20122750**提交日期2014 年 11月 14 日PLC实训任务书3一、实训任务:天塔之光控制〔实验指导书第二局部实验六〕二、报告要求1、封面、前言、目录、正文、总结、参考书目2、正文1〕概述什么是PLC,给出CP1H、CP1E的主要编程资源〔参见表3-3〕2〕概述PLC工程开发的过程〔参考第7章〕3〕分析控制要求4〕分配PLC的输入和输出点〔做出地址分配表〕5〕硬件连接(画出主要的电路图)6〕使用C*-PROGRAMMER编写程序(给出梯形图程序)7〕下载程序并进展调试〔调试通过可让教师打分〕3、总结:总结必须是自己的感受,不能照抄别人的总结4、参考书目可看教材后的参考文献,从其中选择3-4本较新的就行。
学生:指导教师:2014年11月前言随着科技的飞速开展,无论在日常生活中,还是工农业开展中,PLC具有广泛的应用。
PLC的一般特点:抗干扰能力强,可靠性极高,编程简单方便,使用方便,维护方便,设计,施工,调试周期短,易于实现机电一体化。
PLC总的开展趋势是:高功能,高速度,高集成度,大容量,小体积,低本钱,通信组网强。
天塔之光控制系统主要应用在闪光灯或把戏灯饰中,目前我国灯具市场的开展空间十分广阔。
近年来,伴随我国人民生活水平逐年提高,城镇住宅建立以及室内装饰装修热度不减,人均住房面积的扩大,在促使一室一灯为一室多灯、增加局部照明的同时,所用灯具正逐步由低档产品向中高档产品开展,民用照明需求旺盛,因此,天塔之光具有较高的实用价值。
本次设计的天塔之光的控制电路构造简单,可靠性高对各灯的规律点亮和熄灭的控制,只需要改变相应的定时器的时间接通即可,通过本设计,旨在将PLC的硬件知识与软件知识融会贯穿,设计出实用的系统。
目录一、PLC概述11.1 PLC的由来、定义及开展史1二、CP1H、CP1E的主要编程资源2.1 CP1H的主要编程资源12.2 CP1E的主要编程资源2三、PLC工程开发的过程23.1 控制系统的设计步骤23.2 可编程序的控制器的选择4四、天塔之光工程设计54、1实训器材54、2实训原理54、3实训内容及步骤54.4天塔之光程序梯形图6总结7参考文献7一、PLC概述1.1 PLC的由来、定义及开展史可编程控制器〔ProgrammableController〕是计算机家族中的一员,是为工业控制应用而设计制造的。
PLC实验报告实验名称:天塔之光
组长:杨键 090603161
组员:翟俊 090603166
组员:张万权 090603171
班级:自动化
实验时间:2012-1-11
一、实验目的
1.学会制作作 I/O 分配表;
2.能够编写程序并在理解的基础上配写注释;
3.能够调试并运行程序。
二、实验内容
下图 2 中, L12→L11→ L10→L8→L1→ L1、L2、L9→ L1、L5、L8→L1、L4、L7→L1、L3、L6→ L1→L2、L3、L4、L5→L6、L7、L8、L9→ L1、L2、L6→L1、L3、L7→L1、 L4、L8→L1、L5、L9→ L1→L2、L3、 L4、L5→L6、L7、L8、 L9→L12→L11→ L10 ⋯⋯循环下去
L6
L2L3
L1
L9L7
L5L4
L8
L10
L11
L12
I/O 分配表
图二
启动按钮 SB1I0.0
输入信号
停止按钮 SB2
I0.1
灯 L1Q0.0
灯 L2Q0.1
灯 L3Q0.2
灯 L4Q0.3
灯 L5Q0.4输出信号
灯 L6Q0.5
灯 L7Q0.6
灯 L8Q0.7
灯 L9Q1.0
灯 L10Q1.1
灯 L11Q1.2
灯 L12Q1.3程序:
三、小结与体会
通过这次实验,我了解了 PLC实践模拟模块的运用。
实验中,在与同学的分工协作及讨论中,使我对课本所学的PLC知识有了进一步的加深。
熟悉并掌握了V4.0 STEP 7 软件基本的仿真运用。
