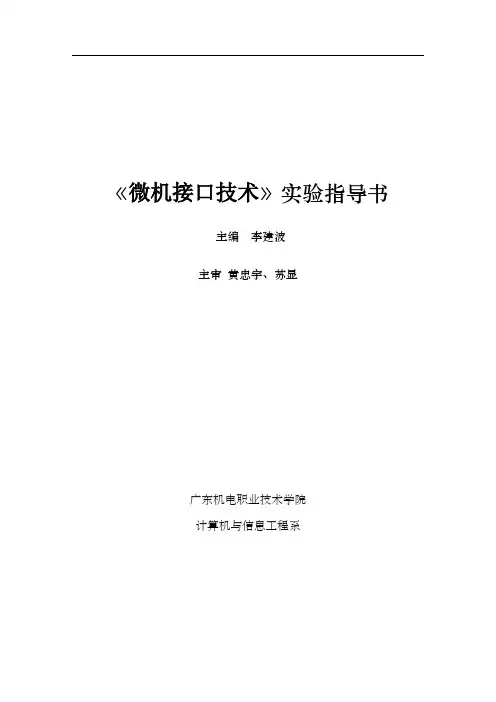

《微机接口技术》实验指导书
主编李建波
主审黄忠宇、苏显
广东机电职业技术学院
计算机与信息工程系
前言
本实验指导书适用于机电一体化专业，实验时间10学时，5次上机时间。
主要学习内容为80X86语言实验环境配置、汇编源语言格式、输出字符、循环结构、子程序调用，以及加减乘除等指令操作。
学习结束后，要求学生能够独立编写出综合加减乘除等指令，以及循环结构、子程序调用等程序控制程序。
目录
实验项目一熟悉微机实验环境 (4)
实验项目二掌握中断方式显示数字或字符 (6)
实验项目三掌握汇编语言的寻址方式 (8)
实验项目四掌握循环指令的用法 (10)
实验项目五掌握子程序的用法 (12)
实验报告一熟悉微机实验环境
1、实验目的
1、熟悉微机实验环境安装
2、熟悉微机实验环境配置
3、通过练习加法，熟悉程序格式
4、单步运行程序，通过观察窗口观察指令对寄存器中数据的影响
2、实验步骤
1）软件安装 (拷贝三个文件夹)
复制：桌面| 网上邻居\ Techer\ c盘\ wave、comp86和in8088三个文件夹拷贝：将三个文件夹到自己计算机上C:盘根目录下
在资源管理器下可以看到：C:\wave，C:\comp86，C:\in8088三个文件夹2）通过资源管理器，进入汇编环境
C:\wave\Bin\wave.exe ，双击wave.exe
3）打开文件我的电脑 \ c: \ wave \ bin \ wave.exe环境配置（如下图）
选中菜单栏中“仿真器”——“仿真器设置”选项（如下图）
a、选中“语言”一栏，编译器路径中填写： C:\COMP86\（如下图）
b、选中“仿真器”一栏，
选择仿真器—————G6W（如下图）
选择仿真头—————8088/8086实验（如下图）
选择CPU —————8088/8086（如下图）
使用软件模拟器：打√表示软件实验，硬件实验则无√
4）新建文件
a、选中菜单栏\文件\新建文件，建立空白文件
b、编辑文件，输入以下代码
data segment ;ds 数据段
data ends
stack segment ;ss 堆栈段
stack ends
code segment ;cs 代码段
assume cs:code, ds:data,ss:stack
main:
mov ax, data
mov ds, ax
mov ah,4ch ;程序结束，返回DOS
int 21h
code ends
end main
5）保存源程序
a、注意：保存源程序的文件名不能太长（包括路径）不得超过8个，不用汉字；
b、注意：保存源程序的文件名的后缀为 .asm
6）编译和运行
选择菜单栏\项目\全部编译进行编译工作，出现全部正确为止，否则检查。
7）选择菜单栏\执行\单步或F8快捷键或图标，观察窗口观察数据变化
a、选择菜单栏\窗口\CPU窗口
b、观察单步执行时CPU内部有名称的寄存器如AX、BX、CX、DX的变化
3、完成思考题，调试成功后，请老师进行实验验收、打分
4、本次实验出现问题、解决方法，以及对实验的意见
实验报告二显示数字或字符
1、实验目的
1）复习微机实验环境安装和环境配置
2）练习寻址方式、重点内存寻址方式
3）单步运行程序，通过观察窗口观察指令对寄存器中数据的影响
2、实验步骤
1）完成微机实验环境配置
2）新建文件
a、选中菜单栏\文件\新建文件，建立空白文件
b、编辑文件，输入以下代码
data segment ;ds 数据段
x db 3
data ends
stack segment ;ss 堆栈段
stack ends
code segment ;cs 代码段
assume cs:code, ds:data,ss:stack
main:
mov ax, data
mov ds, ax
mov dl,l
add dl,30h ;0~9的数字与相应的ASCII码相差30H,P17页
mov ah,2
int 21h
mov ah,4ch ;程序结束，返回DOS
int 21h
code ends
end main
3）保存源程序
a、注意：保存源程序的文件名不能太长（包括路径）；
b、注意：保存源程序的文件名的后缀为 .asm
4）编译和运行
选择菜单栏\项目\全部编译进行编译工作
选择菜单栏\执行\单步或F8快捷键或图标
5）观察窗口观察数据变化
a、选择菜单栏\窗口\CPU窗口
b、观察单步执行时CPU内部有名称的寄存器如AX、BX、CX、DX的变化
3、完成思考题，调试成功后，请老师进行实验验收、打分
a、程序功能_________
b、如何显示一个字符_________
c、为什么在Wave下进行编辑、编译、连接、调试
d、为什么要在DOS下执行程序
4、本次实验出现问题、解决方法，以及对实验的意见
