国外高层建筑案例分析18页PPT

根据建筑功能和使用需求 选择中央空调或分体空调， 提供舒适的室内环境。
电气系统
强电系统
包括变配电室、高低压 配电柜等，确保建筑用 电安全、稳定。
弱电系统
涵盖电话、网络、电视 等弱电信号的传输和分 配。
照明系统
合理设置照明设备和控 制方式，营造舒适的视 觉环境。
防雷接地系统
保护建筑免受雷电危害， 确保人员和设备安全。
高层建筑ppt课件(完 整版)
目录
• 高层建筑概述 • 高层建筑结构与类型 • 高层建筑设计要点 • 高层建筑施工技术与方法 • 高层建筑设备与设施 • 高层建筑安全与卫生防护 • 高层建筑未来发展趋势与展望
01 高层建筑概述
定义与特点
定义
高层建筑指建筑高度大于27米的住 宅建筑和建筑高度大于24米的非单 层厂结构框架，在强烈地震作 用下，结构所产生水平位移较大，易造成严重的非结构性 破坏。
剪力墙结构
剪力墙结构特点
缺点
利用建筑物的内墙（或外墙）做成剪 力墙以承受垂直和水平荷载的结构。
自重往往较大，造成地震反应大，不 利于抗震；不便于建筑空间的改造和 灵活分隔。
优点
侧向刚度大，在水平荷载作用下侧移 小，其缺点是剪力墙的间距有一定限 制，建筑平面布置和空间利用不够灵 活。
接等。
模板支设与拆除
根据主体结构形式和施工进度，选 择合适的模板支设方式，如大模板、 滑模等，并在混凝土浇筑完成后及 时拆除。
混凝土浇筑与养护
按照设计要求进行混凝土浇筑，包 括梁、板、柱等构件的浇筑，完成 后进行养护，确保混凝土强度达到 设计要求。
装饰装修施工技术
室内装修
01
包括墙面、地面、天花的装修，如贴瓷砖、铺地板、吊顶等，

日本横滨国际会议中心
日本横滨国际会议中心
日本幕张世界商务中心
由超高层的双塔和十栋裙房组成，双塔 顶部的穹顶造型赋予了该建筑群以特色。 设计的基本出发点是构筑新时代国际商 务交流的据点和创造新时代办公活动的 宜人环境。双塔中间带有拱形屋顶的中 庭是以人为中心的办公空间存在的象征。 建筑用地内道路和广场设计，呈雁行布 置的双塔及裙房部分的合理布局创造出 丰富变化的城市环境。
西班牙麦普菲尔办公大厦
香港汇丰银行大厦
这座建筑属于高技派风格，大楼上显著 暴露的是钢柱和钢行架，它的底部完全 敞开，有一对自动扶梯从楼板上伸下来， 供人出入。大楼内部也处处开通，给人 以一种现代化的技术先进印象。高技派 不另加装饰，但实际上造价并未减省。
香港汇丰银行大厦
香港汇丰银行大厦
香港中国银行
澳大利亚中心广场
波士顿斯泰特75号大厦
这是一座31层的办公大楼。由于高度受限制而房产主 要求多出面积，建筑物的体形比较粗壮。大楼顶部逐 步收退，四面有许多凹凸。墙面用6种颜色的花岗岩拼 成五彩缤纷的图案，顶层还有贴金花饰，可谓“满头 珠翠”。大楼一层还有一个用大理石贴面的高大的通 廊。 大楼建成后，反响热烈。赞赏的人说这个有棱有 角、有底有顶、装饰喜人的楼房是真正的建筑，而不 是简单的匣子。反对者则认为它是一个非常俗气的楼 房，建筑师以昂贵材料冒充建筑艺术，像是要推销花 岗岩。 这座大楼的设计并无多少新意，它是20年代美 国大城市中“艺术装潢派”建筑的翻版。但是它的出 现表明，美国的高层建筑的形式就要发生明显的转变， 五六十年代光溜溜的方匣子已失去吸引力，种种旧有 的建筑审美情趣重新抬头，这一点已为后来美国大城
美国国际通信卫星总部
美国国际通信卫星总部
米兰皮瑞里

关于束筒结构的优点总结：
侧向刚度大，允许建筑达到很高的高度
结构体系的模块可以在任意高度予以削弱，在 减小横截面积的同时结构的整体性可以继续保 持，因此建筑立面布置相对灵活。
若干个筒体的并联，共同承担水平荷载，可以 看成若干个框筒之间夹了些框架隔板，由于这 种双向隔墙的加强作用，束筒结构的剪力滞后 现象明显较框筒结构有改善。
形体生成和结构

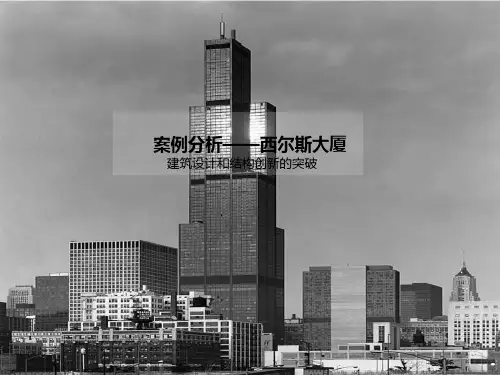

西尔斯大厦设计的两大突破：
大厦用钢材76000吨，即1.62公斤/平方米。每平方米用钢量比采用框架剪力墙结构体系的帝国 大厦降低20%，仅相当于采用5跨框架结构的50%。
大厦顶部设计风压为305千克力/m2，设计允许位移（振动时允许产生的振幅）为建筑总高度的 1/500，即900毫米，建成后最大风速时实测位移为460毫米。解决像西尔斯大厦这样的高层建筑 的关键性抗风结构问题
个人笔记： 西尔斯造型运用高层建筑退台的
设计手法，不仅解决了抗风压的难题， 还塑造了几何雕塑感的建筑形象。
束筒结构的使用，让它在同时代 的高层建筑中脱颖而出，还让建筑获 得了无柱大空间的使用。
形体生成和结构
设计背景： • 钢铁和电梯技术推动着美国高层建筑的热潮 • 这批建筑普遍使用钢材，结构体系未能突破框架结构和框架支撑结构两种形式。
形体生成和结构
① 设计出发点：探求可以让建筑建得更高的结构体系，让西尔斯大厦成为城市的地标性建筑。 探求建筑平面不断变小得设计方案，一半租赁，一半自用。
② 设计难题：1 如何建得更高？
2 如何建得高，而且凤吹不倒？ 3 平面如何不断变小？
③ 设计灵感：横截面小的比横截面大的易折断
单根筷子， 横截面小， 抗弯截面 系数小， 破坏强度 小，临界 载荷也小。 易折断。

A：圆塔（The round tower）
B：上区（The Upper Ward，庭院）
C：国家外交大厅（The State Apartments）
D：私人套房（Private Apartments），可以俯瞰 东边的阳台
E：南翼（South Wing），可以俯瞰长径
F：下区（Lower Ward ）
建筑特点
它的立面处理直率地反映出框 架结构的特征，大部分采用横 向长窗。但是L.H.沙利文并不 完全抛弃已往的建筑手法，大 楼细部有不少装饰，底部还用 了许多铁的花饰，楼顶原来有 小挑檐。L.H.沙利文没有把建 筑看作单独的实用工程。
“高层、铁框架、横向大窗、 简单的立面”等建筑特点，充 分体现了芝加哥学派“形式追 随功能”的设计思想。在这个 建筑中我们可以看到标准的 “芝加哥窗”-在柱子之间全开 的宽度大于高度的横向长窗。
设计师简介
路易斯·沙利文（Louis Henry Sullivan），美国现代建筑 （特别是摩天楼设计美学） 的奠基人、建筑革新的代言 人、历史折衷主义的反对者。 他做了大量工作，以使建筑 师重新成为从事创作性工作 的人物。
设计师理念
他认为，装饰是建筑所必需 而不可分割的内容。“经过 仔细思考与和谐处理的具备 装饰的建筑，不可能删除其 装饰而无损于其个性。过去 流行的看法好像装饰是可以 随意取舍、可有可无的。我 对此不以为然，我认为装饰 的有无，在设计（当然是指 严肃的设计）的最初阶段就 必须予以确定”。和他在朴 素的平面和立体形式上的应 用一样，他在装饰上也同样 有所革新。他的装饰并不取 材于历史程式，而是以几何 形式和自然形式为基础，具 有独特的风格。
建筑特点
1、中古时代的外观，今天走近这座中世 纪的古建筑，那种中世纪的味道，就会因 它在阳光下呈现密黄色，而不经意的流露 出来。即便说这里的每一个房间都是一座 小型的艺术展室也一点都不夸张。

设计：ShaGa Studio 地点：内坦亚新， 以色列 整个项目由以色列 事务所ShaGa Studio 完成，其一
部分为塔楼结构， 另一部分则形成独 特的城市公共公园 – 绿色心脏 。
Architects为中华钢铁公司 设计的位于台湾高雄的总部 大厦。现已进入收尾阶段， 工程质量比较优秀。设计应 用多面方形管结构拼接，从 而得到优化抗震钢强度的美 学形式。整个建筑由4个方形 管状结构，中心共享核心筒。 每个管结构每隔八层就扭转 12.5度，以形成一个动态造 型。

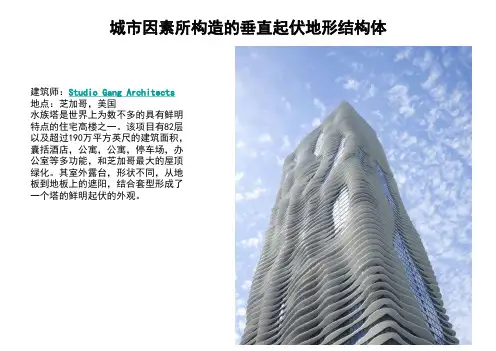

城市因素所构造的垂直起伏地形结构体
建筑师：Studio Gang Architects 地点：芝加哥，美国 水族塔是世界上为数不多的具有鲜明 特点的住宅高楼之一。该项目有82层 以及超过190万平方英尺的建筑面积， 囊括酒店，公寓，公寓，停车场，办 公室等多功能，和芝加哥最大的屋顶 绿化。其室外露台，形状不同，从地 板到地板上的遮阳，结合套型形成了 一个塔的鲜明起伏的外观。
马来西亚地标大厦
项目名为Angkasa Raya，是一个办公，高 档酒店与商业的超高层综合体，总共高268 米。其特别之处在于，塔楼实为三个部分垂 直组成，底层与中间穿插进两个水平状空中 花园。生态手段，如高层中庭采日光，玻璃 幕墙保温隔热性能等都被重点考虑。 设计：Buro Ole Scheeren 奥雷•舍人 地点：吉隆坡, 马来西亚
深圳KK100超高层设计 / TFP Farrells
深圳KK100超高层设计于去年完工，由 英国著名建筑师事务所特里法雷尔(TFP Farrells)完成。最近，该公司在中国完 成了一系列重大项目，其中包括北京南 站与东直门中国石油总部等。KK100位 于深圳CBD边缘，提供了一个新的商业 空间。项目包括包括五幢住宅楼宇与两 个商业楼宇。项目总高100层，441.8米， 总建筑面积21万平方米，总用地面积 41.7万平方米。入口处直接掀开表皮转 变为挑檐凸显于城市。屋顶设有多层通 高的花园，能直接俯瞰整个深圳，并远 眺香港。 设计：TFP Farrells 地点：中国，深圳

在整个加固工程中，大厦的53层到88层平均每层 需植筋150根左右，总计约3000余根。
第24页/共26页
讲解到此结束
Thank
第25页/共26页
感谢您的观看。
第26页/共26页
第17页/共26页
外周边有8个混凝土大柱子，它们和钢筋混凝土心筒组成 主要的抗侧力体系，角部还有8个小钢柱，主要承受竖向 荷载并参与抗扭。 在内筒和大柱子之间设置了3道伸缩臂桁架，位于24~26 层，51~53层，85~87层，伸臂桁架是2层高的刚桁架。87 层以上设置了空间钢桁架，一方面承受屋顶设备层的重 力荷载，一方面加强了8 5~8 7层的伸臂，保证核心筒和 外柱共同工作设置伸臂后，大大增加了结构刚度，减小 了位移。8个大柱子的底部截面尺寸为，混凝土强度为5 l.7MPa，顶部减小到混凝土截面除了配置钢筋外，两侧 还配置了轻型骨架，型钢之间有斜加劲杆相连，（类似 桁架式骨架），可认为是钢骨混凝土柱，但钢骨在混凝 土截面中的面积比仅为o．48%，大大低于钢骨混凝土柱 所要求的含钢率，因此也可认为就是钢筋混凝土柱。
大厦于1994年开工1999年建成有地上88层若再加上尖塔的楼层共有93层地下3层楼面面积27万8707平方米有多达130部电梯与555间客房现已成为上海的一座地标融汇中国塔型风格与西方建筑技术的多功能型摩天大楼由著名的美国芝加哥som设计事务所的设计师adriansmith设计
超高层建筑的结构
会计学
1
广州塔（中国， 600米）
第1页/共26页
台北101（中国，508米）
第2页/共26页
上海环球金融中心（中国，492米） 金茂 大厦（中国，421米）
第3页/共26页
吉隆坡国 家石油双 塔 （马来 西亚，452 米）

结构体系
为了增加大楼的弹性来避免强震所带来的破坏，台北101的中心 是由一个外围8根钢筋的巨柱所组成。
基桩由382根钢筋混凝土构成。中心的巨柱为双管结构，钢外管，钢加混凝土内管 外斜7度，在玻璃帷幕墙使用特殊设计的框架，每八楼為一模組，能兼有支撑楼地板 重量的作用，且为了应付地震与台风的搖晃，该框架具有弹性
调质阻尼器
为了因应高空强风及台风吹 拂造成的摇晃．大楼内设置 了“调谐质块阻尼器” （tuned mass damper，又 称“调质阻尼器”），是在 88至92楼挂置一个重达660 公吨的巨大钢球，利用摆动 来减缓建筑物的晃动幅度。 据台北101告示牌所言，这 也是全世界唯一开放游客观 赏的巨型阻尼器，更是目前
基本信息
建设地点：台北市信义区西村里信义路五段7号。 开工时间：1999年7月。 竣工时间：2003年10月17日。 占地面积：30278平方米。 建筑面积：28.95万平方米。 楼顶高度: 448米
建筑密度：50% 容积率：6.3 停车位数：1839部
结构高度：508米 楼板最高：438 建筑层数：地上101层，地下5层。 结构形式：钢筋混凝土结构，新式的巨型结构。 建筑造价：580亿元新台币。 投资单位：台北金融大楼控股有限公司。 设计单位：李祖原建筑师事务所。 建设用途：购物中心，办公，观景。 施工单位：KTRT 英文名称：Taipei 101（别称：台北国际金融中心。） 地位，高度：2003年竣工后成为世界第一高楼。随后又被迪拜的哈利法塔（828米） [1]超越，落于世界第二。长沙的天空城市建成之后将落于世界第四。
高层案例分析——
台北101大厦
11#321
建筑概况
台北101最初是为了配合中华民国政府的 “亚太营运中心”政策而筹建的金融服务 设施，而后转变成综合性的商业建筑。至 于“101”这个名称，是由林鸿鸣、李祖原 等参与大楼筹建的股东和建筑团队共同构 思出来的，除了点出大楼的楼层总数，更 有超越顶尖的涵义。

HO Rodovre Tower J
建筑高度：96m 建筑面积：27000㎡ 项目位置： Rodovre 丹麦
Rodovre Tower
How does the sun shape a mixed-use building? 项目定位为生态节能可持续的建筑，集办公，商业，居住，公寓为一体。利 用太阳高度角切割形体，使得各功能用房能满足日照要求：居住空间获得更 大面积的阳光，而避免办公空间的直射阳光。
Al Hamra Tower
材料：
周身覆盖着 2000吨石灰 岩，使它成为 世界上最高的 裹石结构建筑。 用混凝土建造， 总重量50万 吨。 技术手段：
利用混凝土泵 和万向管将混 凝土在15分 钟之内抽到几 百米的高空， 完成浇筑。
Al Hamra Tower
结构原理
在立方形混凝土建筑中 会有竖向缩小。而除了 纵向压缩，该塔楼的螺 旋导致其横向出现逆时 针缩小。为了解决这一 点，每升高一层，都会 在顺时针方向多造一些。 即预先在相反方向做出 变形的修正值。
高层建筑造型及立面
UA N
Beach ㎡ 基地位置： 温哥华，加拿大 设计单位：BIG建筑事务所
The residential tower, in its height and proximity to the creek, is uniquely situated with views to both the water and the mountains, granting visual access to the breath of Vancouvers natural surroundings. Negotiating a difficult site trisected by the Granville overpass and

• 这座高180米，40层的大厦，打破了传统 办公建筑设计的“火柴盒”式结构，它 圆弧形的设计，使底部和顶部渐渐收紧 形成曲面，将大厦的轮廓线最大程度地 融入周围建筑和街道环境之中，并使底 层广场能够得到最多的日照。同时建筑 的弧形曲面可以很大程度上配合其周围 的树木和用于巧妙界定大厦边界的低矮 石墙及长椅，为公众提供一个开放的广 场。大厦的平滑设计可以引导其周围的 空气流动，能够减低刮风对底层及周围 步行者带来的不便。
洛依德保险公司总部
• 洛伊德保险公司总部位于伦敦市金融中心 地带，它的历史最早可以追溯到古罗马时 代。其北侧面对的是商业联盟和P+O办公 大楼，周围则是传统曲折的街道及一些新 发展的办公区。处于老旧的商业中心与高 层办公大楼的交接点。 洛伊德保险公司总部坐落在不规则的基地 上，以一规则形的大房间为主体，充分利 用土地，并与原由环境形成协调关系。在 此巨大量体中，面对低矮的房子时，扔采 用逐层退缩的方式，由12层退缩至6层，并 注意建筑物对街道形成的行人尺度影响。 希望能与都市脉络相温和，对天际线尽量 减少冲击。
伦敦Leadenhall街122号Leadenhall大楼
• 大楼由53571平方米的写字间组成，办 公楼层采用矩形的地板，随楼层高度 上升逐渐变小，较低的楼层会有较大 的灵活空间。大楼没有沿用传统的中 央核心结构来获得建筑的稳定性，而 是采用全周边支撑拉条来固定。回圈 及服务区则位于分开的北向塔楼内。 整个建筑的功能都能从外立面看出来。
Lincoln路1111号大楼
• 它有多种用途，包括住宅，零售空间和停车场，位于城市中最活跃的 Alton和Lincoln街交汇处。停车场位于大楼的中央空间，它我所见过 的最好景观的停车大楼。
• 赫尔佐格认为，该建筑重新诠释了热带思维现代主义建筑的特质。立 面上的不规则板块产生不平衡的感觉。它们产生不规则的阴影，丰富 了立面。

高层建筑案例分析
以色列内坦亚市的新市政大楼
设计：ShaGa Studio 地点：内坦亚 新，以色列 整个项目由以 色列事务所 ShaGa Studio 完成， 其一部分为塔 楼结构，另一 部分则形成独 特的城市公共 公园 – 绿色心 脏 。
重庆城市森林
• MAD最近在重庆市中心设计了一座高385米的城 市文化综合体——“城市森林”。这是MAD继多 伦多Abosulte Tower，天津中钢大厦之后的第三 座超高层建筑，是针对中国城市发展进程所提出
法国，巴黎，Grenelle塔楼 /Atelier Zündel + Cristea
• Atelier Zündel & Cristea事务所带 来了他们设计的 位于法国巴黎的 Grenelle塔楼， 该设计获得了 “Mipim AR未来 奖”。巴黎有着 成为“伟大城市” 的雄心壮志，多
最初，建筑师设想的初始体量是“空 间结构“塔，由200米高垂直排列的板 组成。采用坚实的和统一的机理，建 筑师采用了动态的生成过程，利用动 态几何。通过运动，产生动态的，波 动和不断发展的空间。其拓扑结构划 定的接近性，连续性，连贯性等特性 的空间。
• 谢谢观赏
玛丽莲· 梦露大厦
• 位于加拿大第七大城 市密西沙加市 （Mississauga）， 2005年底， Mississauga市的两家 开发商决定举办当地 40年来的首次公开国 际建筑设计竞赛—— —为规划中的一栋50 层高的地标性公寓楼
• The Absolute Tower，一个全是曲线的大厦， 外界评论作“梦露大厦”，加拿大密西莎 加市地标建筑。设计不再屈服于现代主义 的简化原则，而是表达出一种更高层次的 复杂性，来更多元地接近当代社会和生活 的多样化，多层模糊的需求。连续的水平 阳台环绕整栋建筑，传统高层建筑中用来 强调高度的垂直线条被取消了，整个建筑 在不同高度进行着不同角度的逆转，来对 应不同高度的景观文脉。设计师希望梦露

出挑遮阳板和斜 坡道通向各个楼 层，以实现高层 建筑内部竖向空 间的自然过渡。
通过对当地植物 研究，选择最合 适的植物，重构 基地遭破坏的植 被。绿色植物沿 坡道向上延伸， 整个建筑从底部 到楼顶都披上绿 装。
生态节能设置
通过雨水收集装 饰与内置水循环 系统可满足自身 55%以上的用 水需要 。
第二个露天结构 “空中花园”在第 二组住宅单位之上， 这里同样是作为社 交场合，提供全景 的户外活动，设施 包括泳池，按摩浴 池以及餐饮设施。
大厦顶层的3个独立 的跃层住宅是“空 中花园”。
精致的细节效果
香港18东九龙大厦
因为这一地区充斥着高度 工业化的建筑和区块，为 了在工业设施和自然环境 之前寻求平衡，建筑师在 大厦底部设计了一个多层 绿化带，为周边街区创造 了一个“绿化模块被回收进 行净化处理，内 置污水储存器还 可将污水进行分 流进入地下完策 划能够处理操作。
屋顶汇集的雨水 污水经过过滤后 存入屋顶水池， 用于浇灌植物和 冲洗卫生洁具。
可持续思想
同时，设计师 还考虑到了塔 楼的潜在生命 周期，确保了 大楼可非常灵 活的用作各种 用途，而所用 材料也可非常 简便的进行更 换。
工程中所使用 的技术手段包 括可移动分割 技术、移动式 地面以及机械 结合技术。
新加坡“垂直城市”
建筑师意在最大限度利用空间， 用于生活/工作和休闲，并提出 了垂直空间功能性更加灵活的新 概念。
位于新加坡的31层史各士住宅 大厦。
这座大厦以全新的功能和灵活的 空间布局让人眼前一亮。住宅大 厦是一个垂直城市框架，配备有 景观花园、天台、屋顶花园和娱 乐设施。
针对绿色化目标，设计小组 在建筑设计和设备采用了多 层次的设计策略，在遮阳、 防晒、隔热、通风、节电、 节水、利用太阳能、楼宇自 动化、绿化引入室内采取大 量具体措施。

北面深色通风管
东面穿孔金 属板
南面色彩较浅，设 置通风管
-
9
西立面
西立面外墙采用旧木材再 生遮阳百叶，能随太阳的位置 自动转向，在保证采光的同时 避免西晒，转动的电能来自太 阳能光电系统。
-
10
东立面
东立面采用了穿孔金属板， 使卫生间能够自然通风，同 时给阳台提供了栏杆，并将 电梯间隐藏起来。
-
-
6
德国法兰克福 考莫兹银 行总部大厦
-
7
墨尔本市CH2办公大楼
该建筑为墨尔本政府第二号办 公楼， 号称六星级绿色建筑，全澳 洲最绿色、最健康的大楼。大楼的 设计理念受到了大自然的启发，要 与风和太阳和谐共处。
-
8
西面采用木百 叶遮阳
建筑立面凸现绿色生态
建筑四个里面分别采用了不同 的技术符号，不仅丰富了建筑立面， 而且体现了绿色的设计理念。
-
20
底部处理
香港金钟isa 办公中心
-
22
底部处理
将矩形体量坐落在平面为椭圆形 的裙楼之上，局部有架空，暗示 出入口空间。
-
23
平面及剖面
-
24
杭州门户塔楼
-
25
屋顶花园
将方形体量进行 剪缺，在屋顶形 成花园，以满足 采光、景观等需 要。
-
26
下沉街道
通过将建筑底部 打通， 创造一个门 户，既不会封闭它所 在的区域，也不会将 城市分割
1
-
2
消防电梯前室面积：8.3㎡ 疏散楼梯前室面积：6.2㎡ 楼梯梯段宽度：1350mm 水管井面积：3.8㎡ 弱电井面积：5.9㎡ 强电井面积：6.8㎡
-
绿色生态案例分析 ——考莫兹银行总部大厦 ——墨尔本CH2办公大楼 —— ——
