三相同步发电机控制屏使用说明书1 概述1.1 主要用途和适用范围GGD型柴油机发电机组控制屏(下称控制屏)与1FC6系列50Hz 、400V /230V三相四线制无刷同步发电机组配套使用,作为测量、监视、保护及输送电能之设备,控制屏具有过电流、过电压、逆功率、超速、油温高、水温高和油压过低等保护功能及手动和自动励磁调节装臵(发电机内),能实现单机自动恒压,双机并联自动恒压,无功功率自动均衡分配。
1.2 环境条件1.2.1 海拔高度不超过1000m。
1.2.2 周围环境温度不超过+40℃,而在24h周期内平均温度不高于35℃,周围环境温度下限为-15℃。
1.2.3 空气相对湿度在温度为+40℃时不超过50%。
1.2.4 使用环境无严重尘土,无爆炸危险的介质,无腐蚀金属和破坏绝缘的有害气体,无导电微粒以及严重霉菌。
1.2.5 使用地点无剧烈振动与冲击。
1.2.6 控制屏相对于垂直基准轴的倾斜不大于5°。
2 基本结构2.1 本产品系户内安装封闭式低压集中控制屏,其基本结构采用薄钢板及角铁焊接组合而成。
2.2 一次屏安装有隔离开关、空气断路器、电流互感器及避雷器、屏后下方铜排为进线铜排。
2.3 二次屏的面板上装有各种测量仪表、信号灯、控制按钮、励磁调节器及各种开关的操作手柄,屏内装有各种电器元件。
2.4 控制屏具有良好的保护接地系统。
.3 控制屏的吊运、储存、安装及调试3.1 吊运及储存3.1.1 控制屏一般情况下应带箱吊运,在短途运输中也允许开箱吊运,但必须注意防止控制屏的外表油漆和电表等损坏。
3.1.2 控制屏应放在仓库内,用支座垫起;仓库内空气流通,相对湿度不大于75%且无有害气体、导电微粒及有爆炸危险的介质。
3.1.3控制屏严禁与化学药品、酸、碱及蓄电池等有腐蚀性的物品放在一起。
3.2 安装3.2.1 控制屏安装处应符合本文第1.2.4~1.2.6条及第3.1.3条之要求。
3.2.2 控制屏应用螺栓固定在基础上。
1.概说1.1 发电机为隐极式同步发电机,由汽轮机驱动。
1.2 发电机采用静止可控硅励磁。
1.3发电机采用封闭循环的通风系统,有空气冷却器。
1.4 发电机旋转方向从汽轮机端看为顺时针。
1.5 发电机的使用环境条件为:海拔不超过1000m ;冷却气体温度不超过+C o 40; 相对湿度不大于75%;不受昆虫,爬虫及腐蚀性气体侵蚀的室内。
1.6 空气冷却器的进水温度不大于+C o 33。
2 运行工况2.1 发电机在额定工况下连续运行时各部分温升限度如下:2.2 发电机在正常工作条件下运行时,轴承的出油温度不得超过C o 65,轴瓦温度不得超过C o 80。
2.3 当发电机的功率因数为额定值,电压与额定值的偏差不超过±5%,且其频率与额定值偏差不超过±2%时,其出力保持不变。
2.4 发电机在每相电流不超过额定值,且负序分量与额定电流之比不超过10%时,允许其在三相不平衡负载下连续运行。
2.5 发电机在一般情况下,不保证过载运转。
3 结构简介3.1 发电机机座由钢板焊成,吊攀位于定子两侧面的中部。
为防止油污及灰尘进入电机内部,在端盖上设有高压气密封装置。
3.2 发电机定子铁心是由经涂漆处理过的0.5mm高硅扇形片套于鸽尾支持筋上叠压而成,全长分成若干段,形成若干径向风道,铁心用压圈压紧。
3.3 发电机定子线圈由双玻扁铜线制成。
采用全粉云母F级绝缘。
直线部分与端部均采用模压,端部作成篮式渐伸线结构。
经三个端箍成一整体,并通过环氧玻璃布板支架固定在机座两端。
定子线圈对半组成,端部连接采用银焊。
定子在引出线端有6根出线铜排。
3.4 发电机转子用整体优质合金钢锻成,冷却方式为空气表面冷却。
在转子大齿上开有通风槽,通风槽楔上留有风孔,以改善转子表面散热效果,护环上开有通风孔以便更有效地冷却转子线圈的端部。
3.5 转子线圈是用裸铜线绕成,其匝间绝缘用绝缘垫条或半叠包以绝缘带。
转子线槽槽楔采用非磁性材料制成,以减少漏磁。
感谢您购买本产品!无刷动力系统功率强大,错误的使用可能造成人身伤害和设备损坏。
我们强烈建议您在使开关机及鸣音说明2· 电调与相关连接部件连接前,请确保所有电线和连接部件绝缘良好,短路会毁坏电调。
· 请务必仔细连接好各部件,若连接不良,您可能不能正常控制赛车,或出现设备损坏等其他不可预知的情况。
· 使用此电调前,请认真查看各动力设备以及车架说明书,确保动力搭配合理,避免因错误的动力搭配导致电机超载,最终损坏电调。
· 高速运行中,因车子轮胎会“膨”到极致,故而请勿将车子腾空然后扣全油门,否则,轮胎运行故障会引起严重伤害。
· 勿使电调外部温度超过90℃/194℉,高温将会毁坏电调并且可能导致电机损坏。
· 使用完毕后,切记断开电池与电调的连接。
只要接着电池,即使开关未开电调也会一直消耗电流,长时间连接会导致电池最终完全放电;进而导致电池或电调出现故障;我们不对因此而造成的任何损害负责。
开关机说明:关机状态下短按ON/OFF键开机;开机状态下长按ON/OFF键关机。
开机鸣音说明:在正常情况下开机, 电机会发出几声“哔”鸣音表示锂电节数。
例如:“哔哔-”表示2节锂电,“哔哔哔-”表示3节锂电。
最后鸣叫一声长音“哔—”表示自检完成。
备注:电机鸣叫的同时,电调灯同步闪烁。
编程项目说明3下表中黑底白字的选项为可编程项目的默认值。
编程方法402注意事项1. 利用LED参数设定卡进行参数设置:VALUE”按键即可快速选择参数项和参数值,然后按“OK”键保存参数。
2. 利用LCD G2设定盒进行参数设置:此电调支持使用多功能LCD G2设定盒进行参数设置,且支持通过LCD G2设定盒连接到电脑进行参数设置和固件升级。
用一条两端带JR公头的排线将电调与LCD G2设定盒连接起来,然后给电调上电,LCD G2设定盒将显示出开机界面,按LCD G2设定盒上任意按键可进入到参数界面,使用“ITEM”和“VALUE”按键即可更改参数设定,按“OK(R/P)”按键保存参数设置。

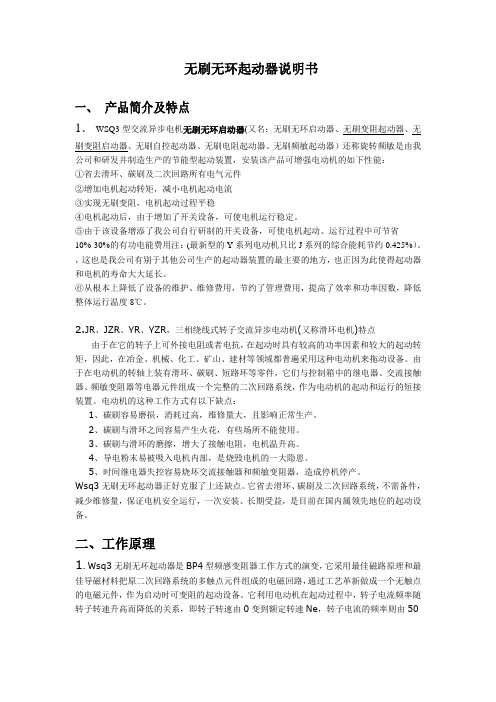

无刷无环起动器说明书一、产品简介及特点1.WSQ3型交流异步电机无刷无环启动器(又名:无刷无环启动器、无刷变阻起动器、无刷变阻启动器、无刷自控起动器、无刷电阻起动器、无刷频敏起动器)还称旋转频敏是由我公司和研发并制造生产的节能型起动装置,安装该产品可增强电动机的如下性能:①省去滑环、碳刷及二次回路所有电气元件②增加电机起动转矩,减小电机起动电流③实现无刷变阻,电机起动过程平稳④电机起动后,由于增加了开关设备,可使电机运行稳定。
⑤由于该设备增添了我公司自行研制的开关设备,可使电机起动、运行过程中可节省10%-30%的有功电能费用注:(最新型的Y系列电动机只比J系列的综合能耗节约0.425%)。
,这也是我公司有别于其他公司生产的起动器装置的最主要的地方,也正因为此使得起动器和电机的寿命大大延长。
⑥从根本上降低了设备的维护、维修费用,节约了管理费用,提高了效率和功率因数,降低整体运行温度8℃。
2.JR、JZR、YR、YZR,三相绕线式转子交流异步电动机(又称滑环电机)特点由于在它的转子上可外接电阻或者电抗,在起动时具有较高的功率因素和较大的起动转矩,因此,在冶金、机械、化工、矿山、建材等领域都普遍采用这种电动机来拖动设备。
由于在电动机的转轴上装有滑环、碳刷、短路环等零件,它们与控制箱中的继电器、交流接触器、频敏变阻器等电器元件组成一个完整的二次回路系统,作为电动机的起动和运行的短接装置。
电动机的这种工作方式有以下缺点:1、碳刷容易磨损,消耗过高,维修量大,且影响正常生产。
2、碳刷与滑环之间容易产生火花,有些场所不能使用。
3、碳刷与滑环的磨擦,增大了接触电阻,电机温升高。
4、导电粉末易被吸入电机内部,是烧毁电机的一大隐患。
5、时间继电器失控容易烧坏交流接触器和频敏变阻器,造成停机停产。
Wsq3无刷无环起动器正好克服了上还缺点。
它省去滑环、碳刷及二次回路系统,不需备件,减少维修量,保证电机安全运行,一次安装、长期受益,是目前在国内属领先地位的起动设备。

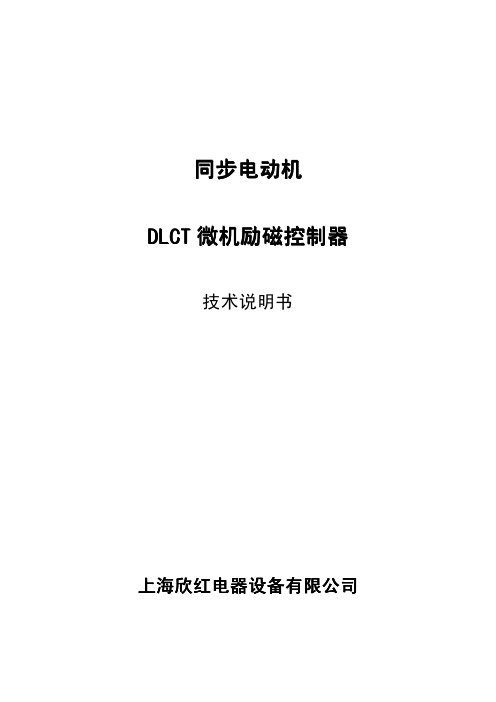

同步电动机DLCT微机励磁控制器技术说明书上海欣红电器设备有限公司目录1、概述 (2)2、适用范围 (2)3、主要特点 (2)4、主要功能 (4)5、主要技术指标 (4)6、系统及硬件体系结构 (5)6.1DLCT型微机励磁调节器的总体设计: (5)6.1.1总体框图 (6)6.1.2各部分功能 (6)6.1.3励磁主回路的工作原理及灭磁环节工作原理 (7)6.2控制器硬件部分: (9)6.2.1主机板 (10)6.2.2可控硅脉冲放大隔离板 (15)6.2.3模拟量信号处理板 (16)6.2.4电源板 (17)6.2.5继电器板 (18)7、软件说明 (18)7.1主程序: (18)7.2中断程序: (21)1、概述DCLT型同步电动机微机励磁调节装置是我公司最新推出的专为大、中型同步电动机设计制造的高科技产品,适用于轧钢机、球磨机、空气压缩机、矿石破碎机、大型风机、给排水泵等同步电动机励磁要求。
DLCT型微机励磁调节装置,以DSP芯片为核心,具有更简单的硬件结构和极其丰富的软件功能,采用先进的控制理论及全数字化的微机控制技术,该产品具有极高的性能价格比,其主要技术指标均达到或优于国家标准《GB12667-90同步电动机半导体励磁装置总技术条件》和《GB10585-89中小型同步电机励磁系统基本技术要求》。
2、适用范围DLCT型微机励磁调节装置适用于额定功率为200~10000KW的静态励磁系统或无刷励磁系统的同步电动机。
3、主要特点3.1采用DSP高速数字信号处理芯片做为微处理器运用DSP做为CPU是新一代的微机励磁产品的特点,其内部并行处理总线加上硬件乘法器使DSP运行速度更快,硬件设计也更为简单,具有明显的优越性。
3.2全数字化电路装置的硬件电路采用14位AD芯片,从交流采样到脉冲输出,全部实现高精度数字化,没有调整电位器,极大地简化了调试工作量。
3.3装置总线不出主机板、软件不出片(DSP芯片)计算机的数据总线,地址总线、控制总线均在CPU主板内,提高了装置的抗干扰能力。
三相同步发电机的说明书说明书感谢您选择我们的三相同步发电机。
这篇说明书旨在为您提供使用和维护该发电机的必要信息,以确保安全运行和长期可靠性。
一、技术参数1.额定功率:XXX kW2.额定电压:XXX V3.额定电流:XXX A4.额定频率:XXX Hz5.极数:XXX 极6.功率因数:XXX7.绝缘等级:XXX8.防护等级:XXX9.冷却方式:XXX二、外观和安装该同步发电机外观美观,结构紧凑,安装简单。
在安装之前,请确保以下几点:1.安装位置应坚固平稳,便于进行维护和检修。
2.安装环境温度应该在-15℃-40℃之间。
3.与发动机联接应牢固可靠,不应有过大的振动。
4.接线盒的电缆应该符合配电室的接线。
三、使用方法在使用三相同步发电机之前,请确保已经仔细阅读并理解以下内容:1.严格按照额定功率、电压、电流、频率进行使用,不得超标。
2.在运行过程中,如发现发热、电流不稳定、电压波动等异常情况,应立即停止使用。
3.在使用过程中发现噪音过大、电气问题等问题,需要及时通知专业人员进行检修。
4.运行中的发电机,不得随意停机或切断电源,避免过载行为。
四、维护和保养为了保证三相同步发电机的正常运行和延长寿命,需要定期进行维护和保养。
以下是一些必要的步骤:1.定期检查发电机的绝缘电阻,如有问题及时更换。
2.每天清洁发电机。
3.定期更换润滑油,按照规范进行加油、补液,确保发电机的正常运行。
4.定期清洗通风排气口。
五、注意事项1.本说明书仅适用于我公司生产的三相同步发电机,不可与其他品牌型号混用。
2.在使用、维护和保养过程中请勿随意更改或拆卸发电机的任何部件。
3.发电机应该远离易燃、易爆等危险品,保持安全距离。
4.本说明书的内容可能随着技术更新而有所变化。
请您在使用前仔细阅读最新版本的说明书。
以上就是我们的三相同步发电机的说明书,希望您能仔细阅读并按照指南进行使用和维护。
如果您在使用过程中有任何疑问或者建议,请及时与我们联系,我们将竭诚为您服务。
三相交流异步马达使用手册08/2021概述1 说明2 产品适用范围一般要求1 起动 1.1 收货检验1.2 绝缘性能检测1.3 直接起动、Y/△起动及变频起动1.4 接线柱和旋转方向2 使用说明 2.1 运行环境2.2 安全要素2.3 遵守规则3 管理 3.1 储存3.2 运输4 电气联接 4.1 概述4.2 接线指示图(标配)5 维护 5.1 概论5.2 轴承润滑5.3 制动器的维护5.4 变频马达的维护特点6 马达的常见故障和维护方法7 售后服务01010101010101020202020203030303030304070707070910131.说明2.产品适用范围1.起动本说明书为我公司马达的随机文件。
其中介绍了马达起动、储运、安装的要求和注意事项,以及使用、维护马达的要求、方法和注意事项,使用维护人员必须认真阅读此说明书。
认真审阅马达上的铭牌、标牌、警示牌等。
使用单位应对操作人员进行专业培训后,方能上岗作业。
本说明书适用于博能各标准系列及其所派生的各种系列马达(防爆系列马达除外)。
机座中心高:56-280。
(对一些特殊应用场合或有特殊设计考虑的型号马达还需参阅其它特别的指导说明)。
注意:为保证设备安全和正确的安装、操作和维护,请务必遵守本说明书的相关条款。
负责安装操作或维护设备的人员应注意相关说明,忽视说明将会使质保失效。
1.1 收货检验1.2 绝缘性能检测注意:测量后绕组要立即放电,避免电击。
◆ 绕组被海水浸泡后一般要重绕。
◆收货后,立即检验马达有无外部损伤,检验所有的铭牌数据,尤其是电压的连接方式(Y或△)。
◆用手旋转转轴,检测马达空转情况,如果马达装有锁定装置,注意将其打开。
◆带制动器马达,应通电看其制动器能否动作,带手柄制动器,应扳动手柄,检查手动释放性能。
◆马达初次使用之前,绕组有可能受潮,都要测量其绝缘阻值;对双绕组多速马达要分别测量两套绕组的绝缘电阻。
2.使用说明◆标准单速马达的接线盒一般有6个接线螺栓和至少1个接地螺栓。

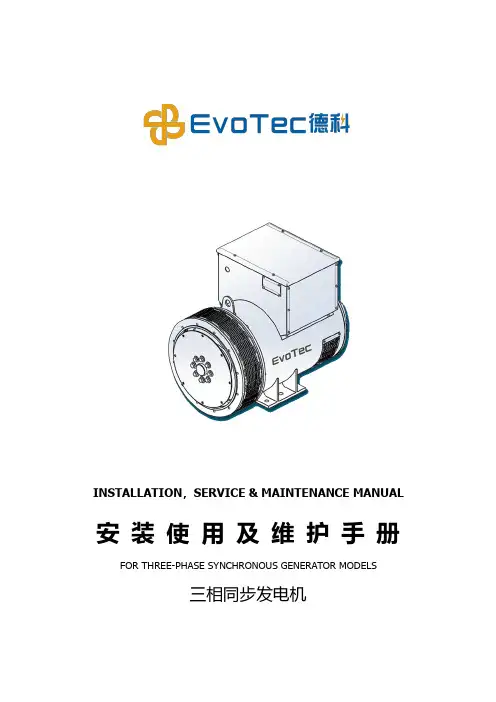

INSTALLATION,SERVICE&MAINTENANCE MANUAL 安装使用及维护手册FOR THREE-PHASE SYNCHRONOUS GENERATOR MODELS三相同步发电机1安全措施敬请各位用户在使用前务必仔细阅读和理解本手册中有关发电机安装调试、使用和维护的内容。
