八年级物理上册透镜 凸透镜成像专题练习

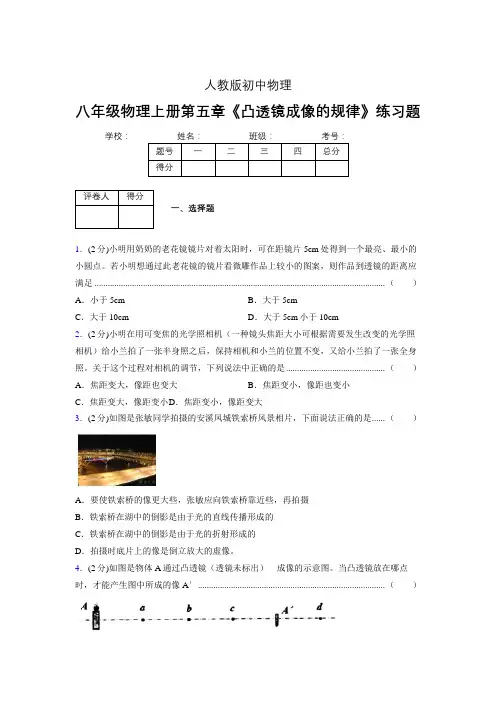

人教版初中物理八年级物理上册第五章《凸透镜成像的规律》练习题学校：题号一二三四总分得分评卷人得分一、选择题1．(2分)小明用奶奶的老花镜镜片对着太阳时，可在距镜片5cm处得到一个最亮、最小的小圆点。

若小明想通过此老花镜的镜片看微雕作品上较小的图案，则作品到透镜的距离应满足 .................................................................................................................................... （）A．小于5cm B．大于5cmC．大于10cm D．大于5cm小于10cm2．(2分)小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照。

关于这个过程对相机的调节，下列说法中正确的是............................................. （）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大3．(2分)如图是张敏同学拍摄的安溪凤城铁索桥风景相片，下面说法正确的是...... （）A．要使铁索桥的像更大些，张敏应向铁索桥靠近些，再拍摄B．铁索桥在湖中的倒影是由于光的直线传播形成的C．铁索桥在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像。

4．(2分)如图是物体A通过凸透镜（透镜未标出）成像的示意图。

当凸透镜放在哪点时，才能产生图中所成的像A′..................................................................................... （）A．a点B．b点C．c点D．d点5．(2分)如图所示是照相机的成像示意图，以下说法中正确的是.................................. （）A．照相机使用的是凸透镜B．照相机使用的是凹透镜C．所成的像是正立、缩小的实像D．所成的像是倒立、缩小的虚像6．(2分)某同学利用光具座研究凸透镜成像规律。

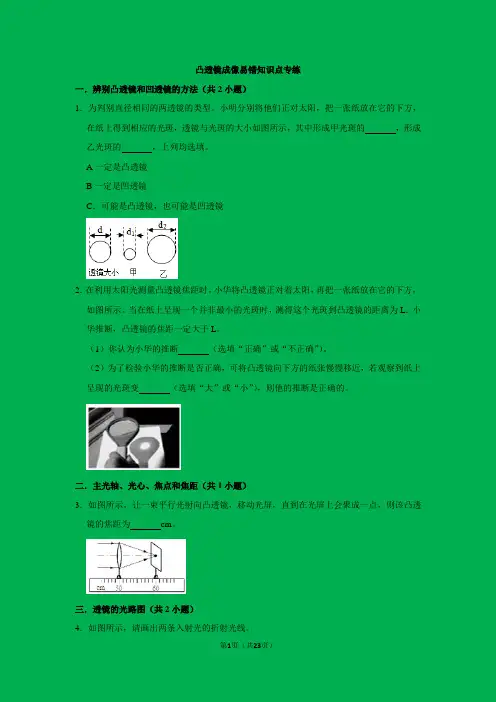

凸透镜成像易错知识点专练一．辨别凸透镜和凹透镜的方法（共2小题）1．为判别直径相同的两透镜的类型。

小明分别将他们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示，其中形成甲光斑的，形成乙光斑的，上列均选填。

A一定是凸透镜B一定是凹透镜C．可能是凸透镜，也可能是凹透镜2．在利用太阳光测量凸透镜焦距时，小华将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示。

当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．小华推断，凸透镜的焦距一定大于L。

（1）你认为小华的推断（选填“正确”或“不正确”）。

（2）为了检验小华的推断是否正确，可将凸透镜向下方的纸张慢慢移近，若观察到纸上呈现的光斑变（选填“大”或“小”），则他的推断是正确的。

二．主光轴、光心、焦点和焦距（共1小题）3．如图所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，则该凸透镜的焦距为cm。

三．透镜的光路图（共2小题）4．如图所示，请画出两条入射光的折射光线。

5．完成如图所示的光路图四．凸透镜成像规律及其探究实验（共7小题）6．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。

下列说法正确的是（）A．图中成像原理与电影放映机的成像原理完全相同B．取走光屏，蜡烛和凸透镜在图中位置不变，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像C．将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现清晰的烛焰像D．将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的烛焰像7．在探究凸透镜成像规律的实验中，当物体离透镜16cm时，在光屏上得到一个倒立放大的像；那么，当物体离透镜8cm时，在光屏上将（）A．能得到一个倒立放大的像B．能得到一个倒立缩小的像C．能得到一个正立放大的像D．不能得到像，但可以透过透镜看到一个正立放大的像8．小华同学在做凸透镜成像的实验，在光屏上得到烛焰放大的像，然后他把燃烧着的蜡烛和光屏互换位置，这是在光屏上应（）A．成倒立放大的像B．成正立放大的像C．成倒立缩小的像D．不能成像9．一点燃的蜡烛沿主光轴以0.8cm/s的速度远离凸透镜，已知凸透镜的焦距为12cm，当物体移到20cm时，蜡烛像的速度（）A．大于0.8cm/s B．等于0.8cm/sC．小于0.8cm/s D．不能确定10．在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验装置如图所示。

2021-2022学年人教版物理八年级天天练第5章第3节凸透镜成像的规律一、单选题1．在“探究凸透镜成像规律”的实验中,当物体从距透镜较远的地方逐渐移近焦点的过程中,下列说法正确的是（）A.像越来越大,且为正立的实像B.像越来越大,且为倒立的实像C.像越来越小,且为正立的实像D.像越来越小,且为倒立的实像2．将蜡烛放在离凸透镜30 cm的地方，在离物体45 cm的光屏上可以得到烛焰的清晰的像，则（）A．凸透镜的焦距可能是90 cm，像是放大的B．凸透镜的焦距可能是18 cm，像是放大的C．凸透镜的焦距可能是10 cm，像是放大的D．凸透镜的焦距可能是10 cm，像是缩小的3．(2020·武汉中考)全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。

某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是（）A.所成的像是缩小的实像B.所成的像是缩小的虚像C.所成的像是放大的实像D.所成的像是放大的虚像4．如图所示是航拍的大地震时的楼房倒塌现场。

如果拍摄时所用照相机的镜头焦距是50 mm，则胶片到镜头的距离应（）A.小于50 mmB．大于100 mmC．等于50 mmD．大于50 mm小于100 mm5．做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。

下列说法正确的是（）A．此时成像情况符合投影仪成像原理B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板6．关于光现象，下列说法正确的是（）A．在漫反射现象中光路是不可逆的B．同一个人离平面镜越远所成的像越小C．在折射现象中，折射角可能大于入射角D．凸透镜能成正立的实像7．(2021·厦门质检)当摄影师用一台镜头焦距固定的照相机,给全班同学照完合影后接着又给小明同学照半身像(照片尺寸相同),这时摄影师应采取（）A.照相机离小明远一些,减小镜头到底片的距离B.照相机离小明近一些,减小镜头到底片的距离C.照相机离小明近一些,增大镜头到底片的距离D.照相机离小明近一些,镜头到底片的距离不变8．如图所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。

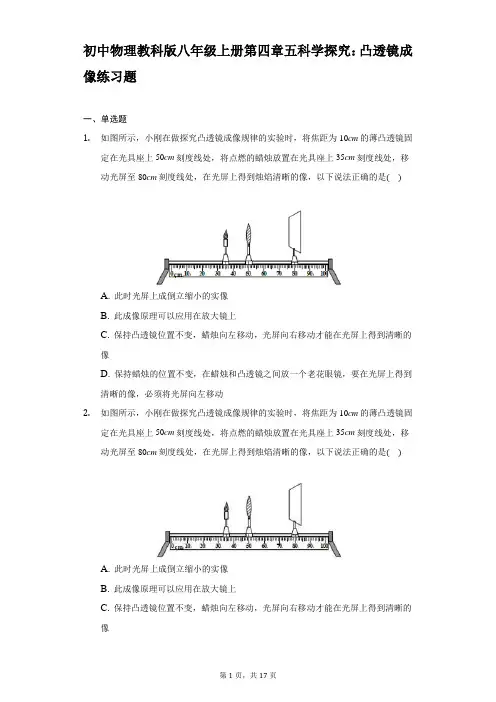

初中物理教科版八年级上册第四章五科学探究：凸透镜成像练习题一、单选题1.如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是()A. 此时光屏上成倒立缩小的实像B. 此成像原理可以应用在放大镜上C. 保持凸透镜位置不变，蜡烛向左移动，光屏向右移动才能在光屏上得到清晰的像D. 保持蜡烛的位置不变，在蜡烛和凸透镜之间放一个老花眼镜，要在光屏上得到清晰的像，必须将光屏向左移动2.如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是()A. 此时光屏上成倒立缩小的实像B. 此成像原理可以应用在放大镜上C. 保持凸透镜位置不变，蜡烛向左移动，光屏向右移动才能在光屏上得到清晰的像D. 保持蜡烛位置不变，在蜡烛和凸透镜之间放一个老花眼镜，将光屏左移可在光屏上得到清晰的像3.如图为光线经过透镜光路图，其中错误的是()(填序号)．A.B.C.D.4.如图所示，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是()A. 起凸透镜作用的应是塑料薄膜B. 透镜都是固体物质组成的，液体不能起凸透镜作用C. 水和塑料薄膜共同起凹透镜作用D. 薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧5.小华同学利用太阳光测量凸透镜的焦距，方法如图所示。

他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L.那么，凸透镜的实际焦距()A. 可能小于L、也可能大于LB. 一定大于LC. 可能等于LD. 一定小于L6.放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是()A. 凸透镜可以对光线起发散作用B. 凸透镜只对平行于主光轴的光线起会聚作用C. 通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用D. 通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象7.在研究凸透镜成像实验中，小明这组得到一组数据：物体距透镜35cm，在距物体42cm的光屏上得到一个清晰的像．你认为下列结论中，正确的是()A. 此像可能是虚像B. 此像可能是正立的C. 此次成像规律可应用于投影仪D. 此凸透镜的焦距可能是6cm8.如图所示，下列透镜属于凸透镜的是()A. AB. BC. CD. D9.物体离凸透镜22厘米时，能在光上屏上得到一个清晰的倒立缩小的像，则下列判断正确的是()A. 如果物距小于11厘米时，一定不能成实像B. 如果物距等于11厘米时，一定成放大的实像C. 如果物距大于11厘米时，一定成放大的实像D. 改变物距，当像距为22厘米时，在光屏上得到的是放大的像10.如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，折射光线将()A. 仍然平行B. 会聚C. 发散D. 无法确定二、多选题11.在做凸透镜成像的实验中，物距为5cm时成虚像，物距为8cm时实像，那么下列说法正确的是()A. 物距为4cm时，可能成放大的实像B. 物距为9cm时，一定成放大的实像C. 物距为14cm时，可能成缩小的实像D. 物距为17cm时，一定成缩小的实像12.物体从距离凸透镜14cm处移动到距离凸透镜20cm处，调整光屏的位置总能在光屏上的到倒立的、放大的像，则凸透镜的焦距可能是()A. 11cmB. 12cmC. 20cmD. 以上都不对13.在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则()A. 光屏上所成的是倒立、放大的实像B. 将蜡烛向透镜方向移动，所成的像将逐渐变大C. 将点燃的蜡烛移至距透镜9cm处，可以在光屏上观察到烛焰放大的像D. 透镜位置不变，蜡烛和光屏位置互换，光屏上也可以得到烛焰清晰的像14.在探究凸透镜成像的规律实验中，某次实验在光屏上得到一个缩小的像，如图所示．如果换用了焦距稍小的凸透镜，为了在光屏上仍然能得到像，可行的办法是()A. 光屏、透镜的位置不动，将蜡烛靠近透镜B. 光屏、透镜的位置不动，将蜡烛远离透镜C. 三者位置都不动，在凸透镜前放一个焦距合适的凸透镜D. 三者位置都不动，在凸透镜前放一个焦距合适的凹透镜三、填空题15.黑洞是宇宙中质量很大的天体．如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置_____(选填“偏高”、“偏低”或“不变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞)，该光学元件为_____．16.如图所示，志刚同学在一次实验课上，把一支铅笔放在一只盛水的烧杯后，透过烧杯观察铅笔的像．他惊奇地发现，手中铅笔的笔尖本是朝左的，可他看到的像却是笔尖朝右，这是因为盛水的烧杯相当于一个凸透镜，志刚同学看到的是铅笔的______ (填“实”或“虚”)像，若将铅笔继续______ (填“靠近”或“远离”)烧杯，他所看到的像将会变成笔尖朝左．17.如图，一束平行光经过凸透镜折射后，在光屏上得到一个最小、最亮的光斑，由此可知，凸透镜对光有______作用，它的焦距是______cm。

凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。

如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。

若放大镜的放大倍数是10倍，则他看到的角度是。

7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。

八年级物理凸透镜成像作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请在图中完成透镜的光路图（F为透镜的焦点，P为2倍焦距处）。

2．根图中的两条光线，画出相应的入射光线或折射光线。

3．如图所示，请画出两条光线通过凹透镜之后的光路图。

4．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。

5．请画出由S点发出的光线经过凸透镜折射后的光线。

（图中字母F为凸透镜的焦点）6．请按要求完成下列作图：(1)画出图甲中入射光线的反射光线；(2)完善图乙的光路图。

二、实验题7．小明同学在做“探究凸透镜成像现律”的实验，(1)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______________cm。

(2)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_________（选填“照相机”、“放大镜”或”投影仪”）(3)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图像，由图像可知，当2f>u＞f时，物体移动速度____________（选“大于”、“小于“或“等于”）像移动的速度。

8．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。

（1）实验过程中，凸透镜始终固定在光具座50cm刻度线处。

当蜡烛距离凸透镜15cm 时，移动光屏，可在光屏上得到一个倒立、______的实像（选填“放大”、“等大”或“缩小”）；（2）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向______透镜方向移动（选填“靠近”或“远离”）此时的像与步骤（1）中的像相比，大小将变______；（3）如图乙所示，小伟将蜡烛固定在光具座10cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是______（选填“放大镜”、“投影仪”或“照相机”）。

《凸透镜成像的规律》练习题一、单选题（本大题共20小题，共40.0分）1.如图所示，凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r<f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是()A. B. C. D.2.将蜡烛、光屏放在如图所示的位置。

假设光屏上下足够长，根据光路，下列说法正确的是()A. 透镜的焦距大于20cmB. 此时光屏上能看见一个放大、倒立的像C. 移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D. 将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移3.马路上的一种球形交通摄像头能拍清楚几百米远的物体.如图所示为这种摄像头成像的示意图，镜头与像屏的位置都不变，两者间距很小.图中0是透镜的光心，E是主光轴与屏的交点，M是线段OE的中点，被跟踪的汽车前车牌在靠近摄像头时总能在屏上成清晰的像.在车驶近摄像头的过程中()A. 透镜的焦距不变且右侧焦点一定在0点与M点之间B. 透镜的焦距不变且右侧焦点一定在M点与E点之间C. 透镜的焦距变化且右侧焦点一定在O点与M点之间D. 透镜的焦距变化且右侧焦点一定在M点与E点之间4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是：A. 该凸透镜的焦距是20cmB. 当u=15cm时，光屏上不能成像C. 当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小5.购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列说法中错误的是A. 光经过摄像头成像利用的是光的折射B. “刷脸”时，面部应位于摄像头二倍焦距之外C. “刷脸”时，面部经摄像头成倒立的、缩小的实像D. “刷脸”时，若发现成像太大，则消费者应靠近摄像头6.凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是()A. 将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B. 保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C. 如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜，且光屏移动距离小于物体移动距离D. 将透镜遮挡一部分，则一定不能成完整的像7.如图，图中能正确表示像与物关系的是()A. B.C. D.8.某同学经过一节课的凸透镜实验探究，写出了如下一些结论，你认为他的记录中不正确的是()A. 凡是实像，都是倒立的B. 凡是虚像，都是正立的C. 凸透镜所成的实像，既有放大的，又有缩小的D. 凸透镜所成的虚像，既有放大的，又有缩小的9.烛焰通过凸透镜恰好在光屏上成一个缩小、倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现出一个缩小的像B. 光屏上将能呈现出一个放大的像C. 光屏上不能呈现出像，但眼睛透过透镜能看到像D. 光屏上没有像，需调节光屏的位置像才能呈现出来10.如图所示是小明探究“凸透镜成像规律”时的情景，烛焰位于凸透镜1.5倍焦距处，并在光屏上得到清晰的像。

5.3 凸透镜成像的规律一．选择题（共6小题）1．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小2．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜3．将焦距为10厘米的凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。

保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像C．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像D．若蜡烛和光屏同时向右移动相同的距离，一定不可能在光屏上呈清晰的像4．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形。

下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像6．将蜡烛、光屏放在如图所示的位置。

凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。

与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。

这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。

【答案】【答案】【答案】4．（2023新疆）请在图中画出光线AO从空气斜射入水中时的折射光线。

【答案】5．（2023四川泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

【答案】6．（2023江苏苏州）图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置；【答案】7．（2023·山东潍坊）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。

从A处向水中看去，看到刻度尺上B 点在水中所成的像位于C点，同时看到水中D点的像也位于C点。

请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。

【答案】8．（2023·广西）图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

【答案】9．（2023·辽宁本溪）小明将两个大小相同的红、蓝环粘在一起形成“8”字。

手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。

请在乙图中作出：（1）红环最上端A点在水中的像点；（2）点为蓝环最下端B点的像，请完成从C点看到B点的光路。

【答案】10．（2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。

图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。

请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。

【答案】11．（2023重庆）在如图中画出入射光线经凹透镜折射后的光线。

【答案】12．（2023重庆）请根据画出的光线，在答图中虚线框内画出一个适当的透镜。

【答案】13．（2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

【答案14．（2023陕西）如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。

《凸透镜成像的规律》练习题一、填空题1、凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于；（2）当f<u<2f时，成倒立放大的实像，应用于；（3）当u<f时，成正立放大的虚像，应用于；（4）是成像的分界点；（5）2f是成像的分界点；（6）成实像时，物距增大，像距，像（填“变大”、“变小”或“不变”）。

2、一个焦距为10的凸透镜，当蜡烛距它15时，在光屏上得到一个倒立、（填“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7后，在光屏（填“能”或“不能”）成像。

3、小青将点燃的蜡烛分别放在如图所示的a、b、c三点探究凸透镜成像规律，蜡烛在点时，在凸透镜右侧光屏上成的像最大，像是（选填“正立”或“倒立”）的。

4、某物体通过一凸透镜成倒立、放大的实像，此时像距为15；当物体移至该透镜前20处时，能够用光屏承接到的像为立、（填“放大”、“缩小”或“等大”）的像，就是利用这一原理制成的。

5、将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此推断：甲透镜的焦距乙透镜的焦距（填“小于”、“等于”或“大于”）。

6、如图所示，在“研究凸透镜成像规律”的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处（选填“能”或“不能”）看到这个像，原因是。

7、在探究凸透镜成像规律时，当物距为20时，移动光屏，在光屏上得到一个倒立、等大的实像。

当物距为25时，移动光屏，可得到一个倒立、的实像。

当物距为5时，成像情况是，在生活中的应用是。

（选填“放大镜”、“照相机”或“投影仪”）8、在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像，当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向（填“靠近”或“远离”）透镜的方向移动，若要观察到烛焰放大的虚像，烛焰到透镜的距离应透镜的焦距。

9、透镜的主轴上放着一根粗细均匀的木棒，A端在1倍焦距与2倍焦距之间，B端在2倍焦距之外，则木棒成的像。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))1. 什么是凸透镜?凸透镜是一种光学器件，可以使光线产生聚焦或发散的作用。

凸透镜的两侧都是凸面，平行的光线通过凸透镜后会聚焦到一个焦点上。

2. 凸透镜成像的规律是什么?凸透镜成像的规律包括以下几点:a) 凸透镜成像的位置：通过凸透镜的光线都会聚焦到一个焦点上，焦点的位置取决于凸透镜的曲率半径和折射率。

b) 凸透镜成像的大小：成像物体的大小与距离凸透镜的位置有关系，距离凸透镜越远，成像物体就越小。

c) 凸透镜成像的方向：成像的方向取决于物体的位置和凸透镜的位置，通常遵循朝向凹透镜的方向。

3. 假设一个物体放置在凸透镜的焦点上，会发生什么?如果一个物体放置在凸透镜的焦点上，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到一个焦点上。

这样就会产生实际的倒立的放大的实像。

4. 如果一个物体放置在凸透镜的焦点和光轴之间，会发生什么?如果一个物体放置在凸透镜的焦点和光轴之间，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到焦点上。

这样就会产生实际的倒立的放大的实像。

5. 如果一个物体放置在凸透镜的焦点的前面，会发生什么?如果一个物体放置在凸透镜的焦点的前面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。

这样就会产生虚拟的放大的直立的虚像。

6. 如果一个物体放置在凸透镜的焦点的后面，会发生什么?如果一个物体放置在凸透镜的焦点的后面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。

这样就会产生虚拟的放大的直立的虚像。

7. 一个物体的位置距离凸透镜越远，成像的位置是变大还是变小?为什么?一个物体的位置距离凸透镜越远，成像的位置是变小的。

这是因为物体离得越远，凸透镜所产生的焦距会变小，导致成像的位置变小。

8. 通过凸透镜的光线在成像后，会产生实像还是虚像?大小是正的还是负的?通过凸透镜的光线在成像后，会产生实像。

在凸透镜的成像过程中，实像的大小是正数。

12年新人教版（走进中考）第五章第3节：凸透镜的成像规律1．（12南通）在“探究凸透镜成像规律”的实验中，点燃的蜡烛放在凸透镜前某位置处，在光屏上成一清晰的像。

现将蜡烛向远离透镜方向移动一段距离，移动光屏后，又在屏上成一清晰的像。

则D A．像变小，像距变大B．像变大，像距变小C．像变大，像距变大D．像变小，像距变小2．（12常州）如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜30cm时，重新调节光屏的位置，清晰可得AA．倒立缩小的实像 B．倒立等大的实像C．倒立放大的实像 D．正立放大的虚像3．（12镇江）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是CA．蜡烛处于AB间某一位置时，成倒立缩小的实像B．蜡烛处于BC间某一位置时，成倒立放大的实像C．将蜡烛从C移动到B的过程中，所成像逐渐增大D．将蜡烛从B移动到A的过程中，所成像逐渐减小4．（12宜昌）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜l0cm处时，移动光屏，在光屏上将看到DA．倒立缩小的实像B．倒立放大的实像 C．正立放大的虚像D．无像5．（12恩施州）在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。

则在光屏上：AA．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像 D．像距大于10cm小于20cm6．（12荆门）在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。

若保持凸透镜位置不变，将蜡烛和光屏的位置对调一下，则在光屏上DA．无法成像B．呈现正立、放大的像C．呈现倒立、放大的像D．呈现倒立、缩小的像7．（12龙东）小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15cm。

5.3《凸透镜成像的规律》专项训练1.用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、放大的实像时,光屏到凸透镜的距离应该大于cm,成倒立、缩小的实像时,蜡烛到凸透镜的距离应该大于cm.当蜡烛到凸透镜的距离小于cm时,透过凸透镜能看到正立、放大的像.2.小明将杂志《中学物理》放置在距离凸透镜二倍焦距以外时,人眼观察到成像的情形是下列选项中的()3.用如图所示的装置探究凸透镜成像规律,凸透镜的焦距是15 cm.当把凸透镜固定在50 cm 刻度线处,蜡烛固定在15 cm刻度线处时()A.光屏在“Ⅰ”区域内移动,才能得到清晰的像B.光屏在“Ⅱ”区域内移动,才能得到清晰的像C.光屏上得到的是倒立、放大的实像D.以上说法都不对4.某同学做“探究凸透镜成像的规律”实验时,所用凸透镜的焦距为f,保持凸透镜位置不变,如图所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置,关于分别在a、b、c、d四点时的成像情况,他归纳出下列说法,其中错误的是()A.烛焰位于a点时,屏上出现的实像最小B.烛焰位于c点时,屏上出现的实像最大C.烛焰位于b点时,屏上出现的实像最大D.烛焰位于d点时,成正立、放大的虚像5.[多选]探究凸透镜成像的规律时,将焦距为10 cm的凸透镜放置在光具座上50 cm刻度处,如图所示.在蜡烛从10 cm刻度处逐渐移至45 cm刻度处的过程中,烛焰成像的变化情况是()A.先变大后变小B.先变小后变大C.先成实像后成虚像D.先成虚像后成实像6.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰放大的像(像未画出).要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是()A.透镜不动,蜡烛远离透镜移动,光屏靠近透镜移动B.透镜不动,蜡烛远离透镜移动,光屏远离透镜移动C.透镜不动,蜡烛靠近透镜移动,光屏远离透镜移动D.透镜不动,蜡烛靠近透镜移动,光屏靠近透镜移动7.在“探究凸透镜成像规律”的实验中,小聪选用了焦距为10 cm的凸透镜.他将凸透镜固定在光具座上50 cm 刻度线处,将点燃的蜡烛放置在光具座上35 cm 刻度线处,当光屏移动到如图所示刻度线处时,光屏上恰好呈现出烛焰清晰的像(像未画出).如果让蜡烛从图中位置处开始移动,下列关于该实验的说法正确的是()A.蜡烛向左移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像B.蜡烛向右移动10 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像C.蜡烛向右移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像D.蜡烛移到20 cm刻度线处,光屏应移到70 cm刻度线处才能呈现烛焰清晰的像8.[多选]如图所示,凸透镜的焦距为f,烛焰在图示位置时恰能在光屏上成清晰的像(像未画出).下列说法不正确的是()A.该凸透镜的焦距可能为13 cmB.此时在光屏上成正立、放大的实像C.保持凸透镜位置不变,若将蜡烛向左移动,同时也移动光屏,使烛焰始终能在光屏上成清晰的像,则像将一直变小,且蜡烛移动的速度一直小于像移动的速度D.保持凸透镜位置不变,将蜡烛和光屏互换位置,光屏上可得到倒立、缩小的清晰的像9.如图所示,小明在房间里进行探究凸透镜成像特点的实验.保持蜡烛的位置不变,只移动透镜,小明发现透镜在A、B两处时,墙壁上都能得到清晰的像,则两次所成的像()A.都是正立的B.都是虚像C.透镜在B处时墙上成的像较大D.透镜在A处时墙上成的像较大10.图a是放置在水平桌面上的刻度尺的一部分,图b中的甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是()A.甲→乙→丙→丁B.乙→丙→甲→丁C.乙→丁→甲→丙D.丙→甲→乙→丁11.在探究凸透镜成像规律的实验中,先用焦距为10 cm 的透镜进行实验,在光屏上得到了清晰的缩小实像,如图所示.接下来改用焦距为15 cm的透镜继续实验.如果不改变蜡烛和凸透镜的位置,要在光屏上成清晰的放大实像,光屏应该()A.向左移动B.向右移动C.向上移动D.保持不动12.[多选]一位同学利用如图所示的装置探究凸透镜成像规律,他先用焦距为20 cm的凸透镜进行实验,在屏上得到清晰的像.接下来他想改用焦距为10 cm的凸透镜继续进行实验,下列分析正确的有()A.要使光屏再次成清晰的像,可只将光屏向右移B.要使光屏再次成清晰的像,可只将蜡烛向右移C.若只移动光屏重新得到清晰的像,像将变大D.若只移动蜡烛重新得到清晰的像,像将变大13.如今很多街口都安装了360°高清晰摄像头,由公安局实施24小时监控,来保护人民的安全.摄像机的像距几乎不变,但镜头的焦距可以调节.如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是()A.如果该人远离镜头,镜头的焦点可能变在b点B.如果该人远离镜头,镜头的焦点可能变在a点C.如果该人靠近镜头,镜头的焦点可能变在c点D.如果该人靠近镜头,镜头的焦点可能变在b点14.某兴趣小组的同学利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸起程度可改变的水透镜.通过注射器向橡皮膜中注水或抽水,可以改变水透镜的凸起程度.如图所示,光屏上出现清晰的烛焰像(像未画出),则该像是倒立、(填“放大”或“缩小”)的(填“实”或“虚”)像;向左移动蜡烛,保持光屏和水透镜的位置不动,为使光屏上出现清晰的像,应通过注射器从橡皮膜中(填“注水”或“抽水”).15.将一凸透镜正对太阳,可在距凸透镜10 cm处得到一个最小、最亮的光斑.现将该凸透镜和蜡烛、光屏安装到光具座上,如图所示位置时光屏上成清晰的像.下列说法正确的是()A.此时图中的成像特点与投影仪的成像特点相同B.在凸透镜左侧附近再放一凸透镜,光屏向右移动,光屏上可再次得到清晰的像C.在凸透镜左侧附近再放一凹透镜,光屏向左移动,光屏上可再次得到清晰的像D.在凸透镜左侧附近再放一透镜,光屏向左移动,可再次得到清晰的像,则该透镜对光线有会聚作用16.[2021四川成都期末]在探究凸透镜成像的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像.此时在凸透镜前再放置一块凸透镜,若要使光屏上的像再次清晰,则可以()A.将蜡烛适当右移,光屏上会成放大的像B.将蜡烛适当左移,光屏上会成缩小的像C.将光屏适当左移,光屏上会成放大的像D.将光屏适当右移,光屏上会成缩小的像17.小明在做“研究凸透镜成像规律”的实验,当他把蜡烛移到距离凸透镜34 cm的地方时,在光屏上观察到如图所示的像,则该凸透镜的焦距可能是()A.10 cmB.20 cmC.30 cmD.40 cm18.物体从距凸透镜12 cm处移到距凸透镜18 cm处的过程中,调整光屏的位置,总能在光屏上得到倒立、放大的像,由此可知,此凸透镜的焦距可能是()A.6 cmB.10 cmC.16 cmD.20 cm19.将物体放在焦距为f的凸透镜的主光轴上,分别离凸透镜20 cm、14 cm、6 cm 时,对应得到缩小的实像、放大的实像和放大的虚像,则该凸透镜的焦距f的范围为()A.14 cm>f>10 cmB.10 cm>f>7 cmC.10 cm>f>6 cmD.20 cm>f>14 cm20.如图所示是某凸透镜成实像时,像距v和物距u的关系图像.分析图像中有关数据可知()A.该凸透镜的焦距为10 cmB.当物距u=30 cm时,像距v=30 cmC.物距增大时,像距也增大D.当物距u=15 cm时,成的是缩小的像答案解析1.【参考答案】202010虚【解题思路】根据凸透镜成像规律作答:当物距大于一倍焦距小于二倍焦距时,像距大于二倍焦距,成倒立、放大的实像;当物距大于二倍焦距时,像距大于一倍焦距小于二倍焦距,成倒立、缩小的实像;当物距小于一倍焦距时,成正立、放大的虚像.2.D【解题思路】由凸透镜成像规律可知,将杂志《中学物理》放置在距离凸透镜二倍焦距以外时,成倒立缩小的实像,A选项是正立放大的像,不符合题意;B选项是倒立放大的像,不符合题意;C选项是正立缩小的像,不符合题意;D选项是倒立缩小的像,符合题意.3.A【解题思路】凸透镜的焦距是15 cm,当把凸透镜固定在50 cm刻度线处,蜡烛固定在15 cm刻度线处时,物距为50 cm-15 cm=35 cm,大于二倍焦距,所以此时成倒立、缩小的实像,像在一倍焦距和二倍焦距之间,即在光具座的65~80 cm之间可以得到清晰的像.综合以上分析,只有A正确.4.C【解题思路】烛焰位于a点时,物距大于二倍焦距,成倒立、缩小的实像,屏上出现的实像最小,故A正确;烛焰位于b、c两点时,物距大于一倍焦距小于二倍焦距,都成倒立、放大的实像,但b点到光心的距离大于c点到光心的距离,因此烛焰在c点时屏上出现的实像比在b 点时屏上出现的实像大,即最大,故B正确、C错误;烛焰位于d点时,物距小于一倍焦距,成正立、放大的虚像,故D正确.故选C.5.AC【解题思路】由题意知, f=10 cm,蜡烛在10 cm刻度处到40 cm刻度处之间时,物距大于f,成实像,从10 cm刻度处逐渐移至40 cm刻度处的过程中,物距变小,成的像逐渐变大;从40 cm刻度处逐渐移至45 cm刻度处的过程中,凸透镜成虚像,虚像是逐渐变小的.由以上分析知,蜡烛从10 cm刻度处逐渐移至45 cm处的过程中,像先变大后变小,先成实像后成虚像.6.A【解题思路】由题图可知,物距小于像距,烛焰经凸透镜后成倒立、放大的实像,此时f<u<2f,v>2f,要使烛焰在光屏上呈现一个清晰缩小的像,应满足u>2f,f<v<2f,则应增大物距u,减小像距v,可保持透镜不动,蜡烛远离透镜,光屏靠近透镜,故选A.7.C【解题思路】蜡烛向左移动2 cm,则物距增大,像距应该减小,所以光屏应向左移动,A 错误;蜡烛向右移动10 cm,则物距小于焦距,此时成虚像,烛焰不能在光屏上成像,B错误;蜡烛向右移动2 cm,物距减小时,像距要增大,光屏应向右移动,C正确;由题图可知,物距为15 cm,像距为30 cm,当蜡烛移到20 cm 刻度线处,此时物距为30 cm,根据光路的可逆性,此时像距应为15 cm,光屏应移到65 cm刻度线处,D错误.8.ABC【解题思路】由题图可知,物距为15 cm,像距为25 cm,物距小于像距,此时成的是倒立、放大的实像,则f<15 cm<2f,25 cm>2f,故7.5 cm<f<12.5 cm,A、B均错误,符合题意.根据凸透镜成实像时,“物远像近像变小”的规律可知,保持凸透镜位置不变,将蜡烛向左移动,则物距变大,像距变小,像变小,应使光屏靠近凸透镜,才能在光屏上得到清晰的像,当物距在一倍焦距和二倍焦距之间时,蜡烛移动的速度小于像移动的速度,当物距大于二倍焦距时,蜡烛移动的速度大于像移动的速度,故C错误,符合题意.保持凸透镜位置不变,将蜡烛和光屏互换位置,此时物距大于二倍焦距,像距在一倍焦距和二倍焦距之间,光屏上可得到倒立、缩小的清晰的像,D正确,不符合题意.9.D【解题思路】由题意可知,墙壁相当于光屏,墙壁上都能得到清晰的像,则像都为实像,且都是倒立的,故A、B错误.当凸透镜在A处时,物距小,像距大,像较大;当凸透镜在B处时,物距大,像距小,像较小,故D正确、C错误.故选D.10.C【解题思路】凸透镜从贴着刻度尺的位置开始逐渐远离,当u<f时,成的是正立、放大的虚像,如题图乙;当f<u<2f时,成的是倒立、放大的实像,如题图丁;当u=2f时,成的是倒立、等大的实像,如题图甲;当u>2f时,成的是倒立、缩小的实像,如题图丙.因此选项C正确.11.B【解题思路】用焦距为10 cm的透镜时,由题图可知,u=25 cm,像距v=17 cm;换用焦距为15 cm的透镜后,物距u'不改变,则f'<u'<2f',要在光屏上成清晰的放大实像,像距应大于二倍焦距,故光屏应该向右移动,故选B.12.BD【解题思路】当改用焦距为10 cm的凸透镜后,凸透镜对光的折射能力增强,物距不变时,像距减小,像变小,像将左移,故只移动光屏时,光屏应向左移动,且当光屏上呈现清晰的像时,像变小了,故A、C均错;当透镜的焦距减小时,为了保持像距不变,应减小物距,即将蜡烛向右移,此时所成的像将变大,故B、D均正确.13.D【解题思路】如果该人远离镜头,物距增大,像距减小,像点更靠近焦点,所以镜头的焦点可能变在c点,故A、B错误.如果该人靠近镜头,物距减小,像距增大,像点更远离凸透镜的焦点,所以镜头的焦点可能变在a、b点,故C错误、D正确.故选D.14.【参考答案】放大实抽水【解题思路】由题图可知,物距小于像距,并且能在光屏上成清晰的像,所以物距一定在一倍焦距和二倍焦距之间,成的是倒立、放大的实像.向左移动蜡烛,即此时的物距变大,像距应该变小,即光屏应该向左移动才能得到清晰的像,但若保持光屏和透镜的位置不变,仍使像清晰地呈现在光屏上,需要让凸透镜的会聚能力减弱,即让凸透镜变薄,故应该通过注射器从橡皮膜中抽水.15.D【解题思路】题图所示的物距大于二倍焦距,成倒立、缩小的实像,其应用是照相机,故A错误;凸透镜对光线有会聚作用,则像会成在光屏的左侧,想要在光屏上得到清晰的像需要将光屏向左移动,故B错误,D正确;凹透镜对光线有发散作用,想要在光屏上得到清晰的像需要将光屏向右移动,故C错误.16.D【解题思路】由题图可知,烛焰在光屏上恰好成一清晰的像,此时的物距等于二倍焦距,像距也等于二倍焦距,成倒立、等大的实像.此时在凸透镜前再放置一块凸透镜,由于凸透镜对光线具有会聚作用,像会成在光屏的前方,即像距变小了,若保持蜡烛位置不变,应将光屏适当左移,此时像距小于物距,成倒立、缩小的实像,故C错误,D正确.若保持光屏位置不变,需要增大物距,应将蜡烛适当右移,此时物距小于像距,成倒立、放大的实像,故A、B均错误.17.A【解题思路】由题图可知,蜡烛在光屏上成倒立、缩小的实像,此时应满足u>2f,即34 cm>2f,解得f<17 cm,故选A.18.B【解题思路】由于总能在光屏上得到倒立、放大的像,故物距12 cm和18 cm均在大于一倍焦距小于二倍焦距范围内,即2f>12 cm>f,2f>18 cm>f,解得12 cm>f>6 cm,18 cm>f>9 cm,综上12 cm>f>9 cm,故B正确.19.B【解题思路】根据凸透镜成像的规律可得,20 cm>2f、f<14 cm<2f、f>6 cm,解得7 cm<f<10 cm.故B正确.20.A【解题思路】当所成的像是倒立、等大的像时,像距等于物距且等于二倍焦距,则焦距为10 cm,故A正确;由题图可知,当物距为30 cm时,像距为15 cm,故B错误;当物距增大时,像距减小,故C错误;当物距为15 cm,即在一倍焦距和二倍焦距之间时,成的是倒立、放大的实像,故D错误.。
