斯太尔、豪沃中桥中段、后桥中段常见故障及排除桥间差速器损坏分析:汽车桥间差速器(轴间差速器),是保证中、后桥传动差速运动的部件。
如果桥间差速器失效,中、后传动轴变为刚性连接,会在运行中导致一系列的故障发生。
车辆转弯时,中、后桥车轮滚动过的距离是不一致的,由于桥间差速器失效,不能再差速旋转,会造成轮胎的拖滑,驱动桥内减速齿轮增加了附加载荷,齿轮的轮齿极易疲劳、断裂。
当车辆陷入泥泞中,如果一个轮空转,挂上轮间差速锁,则整个车的负荷集中到一根驱动桥上,负荷过大,单个驱动桥难以承受,会导致减速器减速齿轮轮齿的打坏、打断。
桥间差速器是不可缺少的部件,使用中出现故障主要是行星齿轮损坏,损坏原因多是润滑不良。
桥间差速器位于中桥最前端的高处,主要是靠中桥减速器齿轮飞溅油进行润滑,由于桥间差速器位置较高,车在低速运行时飞溅的油较少,润滑条件差造成桥间差速器的损坏。
而特别是油位低时更容易导致桥间差速器的故障。
判断驱动桥响声可以采取以下办法进行:如果在行驶中出现连续的响声,这时应停车检查,如果驱动桥壳有发热现象,则可能是安装中齿轮啮合间隙过小所致;如果发热严重,是缺油引起的。
应及时检查油平面,如果少,应添加。
行驶中,如果驱动桥发出有节奏的撞击声,多数是齿轮啮合间隙过大所致,应调整啮合间隙。
车辆行驶中,驱动桥发出的响声,随车速提高而增大,滑行时减少或消失,这是轴承磨损而引起的。
如果急剧改变车速或车上坡时发响,这是由于齿轮齿啮间隙过大,应调整。
车辆在弯路上行驶,驱动桥出现响声;而直线行驶时,响声减少或消失,这是由于差速器行星齿轮齿侧间隙过大,或者是半轴齿轮和半轴花键磨损而引起的。
行驶中一切正常,突然听到响声,金属破碎声,大部分是由于齿轮打坏、轴承烧坏而引起的。
驱动桥变形后,响声格外大,轮胎也发出响声,并且轮边减速器内也有齿轮的咬合摩擦声,这声音比较刺耳、轮胎会出现偏磨。
驱动桥在车运行达30万km时,应抽检齿轮的啮合间隙及轴承的使用情况,40万km在抽检一次,以后每5万km抽检一次,以求齿轮正常啮合间隙,保证安全运行。

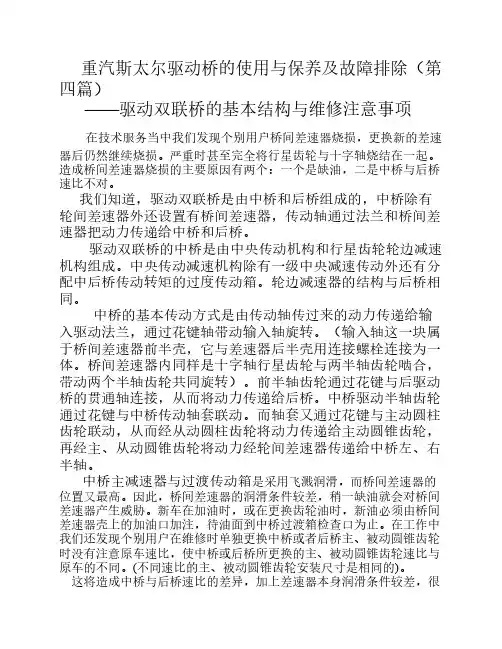

重汽斯太尔驱动桥的使用与保养及故障排除(第四篇)——驱动双联桥的基本结构与维修注意事项在技术服务当中我们发现个别用户桥间差速器烧损,更换新的差速器后仍然继续烧损。
严重时甚至完全将行星齿轮与十字轴烧结在一起。
造成桥间差速器烧损的主要原因有两个:一个是缺油,二是中桥与后桥速比不对。
我们知道,驱动双联桥是由中桥和后桥组成的,中桥除有轮间差速器外还设置有桥间差速器,传动轴通过法兰和桥间差速器把动力传递给中桥和后桥。
驱动双联桥的中桥是由中央传动机构和行星齿轮轮边减速机构组成。
中央传动减速机构除有一级中央减速传动外还有分配中后桥传动转矩的过度传动箱。
轮边减速器的结构与后桥相同。
中桥的基本传动方式是由传动轴传过来的动力传递给输入驱动法兰,通过花键轴带动输入轴旋转。
(输入轴这一块属于桥间差速器前半壳,它与差速器后半壳用连接螺栓连接为一体。
桥间差速器内同样是十字轴行星齿轮与两半轴齿轮啮合,带动两个半轴齿轮共同旋转)。
前半轴齿轮通过花键与后驱动桥的贯通轴连接,从而将动力传递给后桥。
中桥驱动半轴齿轮通过花键与中桥传动轴套联动。
而轴套又通过花键与主动圆柱齿轮联动,从而经从动圆柱齿轮将动力传递给主动圆锥齿轮,再经主、从动圆锥齿轮将动力经轮间差速器传递给中桥左、右半轴。
中桥主减速器与过渡传动箱是采用飞溅润滑,而桥间差速器的位置又最高。
因此,桥间差速器的润滑条件较差,稍一缺油就会对桥间差速器产生威胁。
新车在加油时,或在更换齿轮油时,新油必须由桥间差速器壳上的加油口加注,待油面到中桥过渡箱检查口为止。
在工作中我们还发现个别用户在维修时单独更换中桥或者后桥主、被动圆锥齿轮时没有注意原车速比,使中桥或后桥所更换的主、被动圆锥齿轮速比与原车的不同。
(不同速比的主、被动圆锥齿轮安装尺寸是相同的)。
这将造成中桥与后桥速比的差异,加上差速器本身润滑条件较差,很快会将差速器烧损。
因此,在更换主、被动圆锥齿轮时必须注意与原车旧的主、被动圆锥齿轮齿数相同。
斯太尔车桥的使用与主要故障维修
吉国光
【期刊名称】《重型汽车》
【年(卷),期】2006(000)004
【摘要】@@ 1 差速锁的作用rn斯太尔汽车车桥(中、后桥)上装有桥间差速锁和轮间差速锁,在驾驶室仪表台上装有2个差速锁的开关.当汽车驶入打滑路面,使得某一车桥左右车轮同时打滑空转,汽车无法前进时,应先踩下离合器踏板,再按下桥间差速锁开关,当接合指示灯点亮时,表明中、后桥桥间差速锁接合;当某一车桥一侧车轮滑转时,应先踩下离合器踏板,再按下轮间差速锁开关,当接合指示灯点亮时,表明中、后桥轮间差速锁时时接合,提高了汽车的通过性,帮助汽车驶出打滑路面.
【总页数】3页(P43-45)
【作者】吉国光
【作者单位】无
【正文语种】中文
【中图分类】U4
【相关文献】
1.微波治疗仪故障维修、主要元件分析及使用注意事项 [J], 杨志清
2.斯太尔军用汽车车桥的使用与故障排除 [J], 郝新平;许乐生
3.斯太尔系列汽车主要车型的结构对比分析 [J], 侯俊
4.红岩、斯太尔系列载货汽车的主要特点 [J], 无
5.红岩、斯太尔系列汽车车型主要结构特点 [J], 无
因版权原因,仅展示原文概要,查看原文内容请购买。
斯太尔汽车底盘维修专用工具说明书在底盘修理中,某些部位、某些部件拆装必须使用专用的工、机具。
否则拆装无法进行或十分困难。
1、前轴内轴承安装冲筒(TZ-Z01)图1b在安装前随动桥转向节内轴承时,如图1b,可用安装冲筒向里冲打轴承,直到轴承与油封盘无轴向间隙靠紧为止。
2、后轴内轴承安装冲筒(TZ-Z02)图2b在安装中、后桥轮毂内轴承时,如图2b,用安装冲筒可将轴承冲打到位。
3、差速器花帽板手(TZ-Z03)图3b在装配差速器总成时,需调整差速器轴承的予紧度。
在检查调整中央传动主、被动齿轮啮合间隙时,也需要用差速器花帽板手调整差速器左、右花帽。
如图3b,将差速器花帽板手啮合齿插到差速器花帽的缺口上,即可旋紧与旋松花帽。
4、差速锁花帽板手(TZ-Z04)图4b差速锁的啮合套是用差速锁花帽将其固定在差速器壳上的。
在拆卸或装配时,必须使用差速锁花帽板手来进行。
如图4b。
5、后轴头螺母板手(TZ-Z05)图5b后轮毂是用轴头螺母固定在桥管上的。
该轴头螺母板手是前、中、后驱动桥的轴头螺母板手。
用该板手可以调整轮毂轴承的予紧度如图5b。
6、输入输出法兰螺母板手(TZ-Z06)驱动桥的输入、输出驱动法兰固定螺帽是对边S=65mm的螺帽,需重型套筒板手才能顺利地拆装。
如图6b就是用该板手紧固或拆卸驱动法兰。
7、前轮毂螺母扳手及轮毂拨出器(TZ-Z07)前轮毂螺母扳手和轮毂拨出器联成一体,这样不仅可以拆装轴头螺母,而且可以将轮毂顺利地拉拨下来。
如果仅需拆装轮毂螺母时,则可用板手内六方直接拆、装轮毂螺母。
如果不仅需要拆装轴头螺母,而且还需将轮毂一起拆卸下来时,则可用轮毂拨出器与轮毂联接固定一在起,然后向旋松的方向旋动拨出器,这样随着旋松轮毂螺母,轮毂自然而然地同时被拉拨下来。
如果轮毂较紧,可用顶丝螺栓将轮毂拆卸下来。
8、前轮毂内轴承拨出器(TZ-Z08)前轮毂内轴承拨出器如图8a,是由两半卡套,一个卡圈和拨板顶丝等组成。
安徽安凯福田曙光车桥有限公司欧曼2010版双级减速驱动桥服务培训一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍1、欧曼2010版(欧曼二代)斯太尔钢板冲焊桥与欧曼一代升级内容总体介绍 2、欧曼2010版升级结构详细介绍 3、欧曼2010版与欧曼一代产品的互换性说明二、欧曼2010版(欧曼二代)斯太尔铸造双级减速驱动桥介绍1、欧曼2010版(欧曼二代)斯太尔铸造桥与欧曼一代升级内容总体介绍 2、欧曼2010版升级结构详细介绍 3、欧曼2010版与欧曼一代产品的互换性说明三、欧曼2010版(欧曼二代)AKBZ系列铸造双级减速驱动桥介绍1、欧曼2010版(欧曼二代)斯太尔铸造桥与欧曼一代升级内容总体介绍 2、欧曼2010版升级结构详细介绍 3、欧曼2010版与欧曼一代产品的互换性说明四、总结一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍1、欧曼2010版(欧曼二代)斯太尔钢板冲焊桥与欧曼一代升级内容总体介绍欧曼2010版斯太尔钢板冲焊桥在欧曼一代的基础上升级以下内容,更好的提升安凯车桥 的适应能力,增加车桥适应恶劣环境的能力,具体体现内容在后面将做全面介绍序号 1 2 3 4 5 改进项目内容 添加微量元素的制动鼓 改进结构的轮间差速器总成 改进结构的轴间差速器总成 改进结构的轮边总成 加强加厚锥齿轮(5.73后桥用 ) 添加微量合金元素 增大半轴行星齿轮模数、球面直径和十字轴直径 增大半轴行星齿轮模数、球面直径、十字轴直径, 增大前差强度。
轮边垫片采用BZ桥锁止结构 加大被齿厚度,减少变形、增加强度 备注以上五项2010年元月起全部在供欧曼桥上切换2010-6-243一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍2、欧曼2010版升级结构详细介绍1 改进结构的轮间差速器总成改进件 名称 欧曼一代原图号增大半轴行星齿轮模数、球面直径和十字轴直径主要变化 说明 欧曼一代原产品图片 欧曼二代零部件产品图 片欧曼二代零部件图 号 HFF2403321 CK 9G1差速器 AK990.12.32.0027 壳(左)差速器 AK990.14.32.0127 壳(左)HFF2503321 CK 9G差速器 AK990.12.32.0197 壳(左)HFF2403321 CK 9G2差速器壳 体球面内 径由原 Φ142加大 至Φ150, 十字轴孔 由原Φ24 加大至 Φ27差速器 AK990.12.32.0008 壳(右)HFF2403322 CK 9G欧曼二代内腔变为Φ150 止口边变为宽2mm欧曼一代内腔为Φ142 止口边宽5mm十字轴孔变为Φ27十字轴孔Φ24欧曼一代产品件 欧曼二代产品件一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍2、欧曼2010版升级结构详细介绍1 改进结构的轮间差速器总成 增大半轴行星齿轮模数、球面直径和十字轴直径改进 件名 称欧曼一代原图号欧曼二代零部件图 号主要变化说明欧曼一代原产品图片欧曼二代零部件产品图片半轴 齿轮AK990.12.32.0009HFF2403323 CK 9G行星 齿轮AK990.12.32.0010HFF2403324 CK 9G半轴齿轮外径 加大,原斯太 尔齿数18齿, 新状态结构16 齿, 行星齿 轮球面加大, 增加油槽,内 孔由原Φ24加 大Φ32欧曼二代齿轮外径加大 齿数减少为16齿 增加加强环结构欧曼一代齿轮 齿数为18齿 无加强环结构欧曼二代外径加大 内孔变为Φ32欧曼一代外径较小 内孔为Φ24一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍2、欧曼2010版升级结构详细介绍1 改进结构的轮间差速器总成 增大半轴行星齿轮模数、球面直径和十字轴直径改进 件名 称欧曼一代原图号欧曼二代零部件 图号主要变化 说明欧曼一代原产品图片欧曼二代零部件产品图 片十字 轴AK990.14.32.0091-1HFF2403326 CK 9G轴径由原 斯太尔结 构24加大 现结构内 铜套部分 Φ28,外 部Φ27欧曼二代十字轴轴径增大为Φ28和Φ27 欧曼一代十字轴轴径为Φ24一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍2、欧曼2010版升级结构详细介绍1 改进结构的轮间差速器总成欧曼一代原图号增大半轴行星齿轮模数、球面直径和十字轴直径主要变 化说明 球面变 大,内 孔变大 新增产 品,提 高润滑 欧曼一代原产品图片 欧曼二代零部件产品图 片改进 件名 称 行星 齿轮 垫片 行星 轮衬 套欧曼二代零部件图 号AK990.12.32.0150HFF2403325 CK 9GHFF2403014 CK1BZ无止推 环HFF2403017 CK1BZ新增产 品无一、欧曼2010版(欧曼二代)斯太尔钢板冲焊双级减速驱动桥介绍2、欧曼2010版升级结构详细介绍2 改进结构的轴间差速器总成 增大半轴行星齿轮模数、球面直径、十字轴直径,增大前差强度。

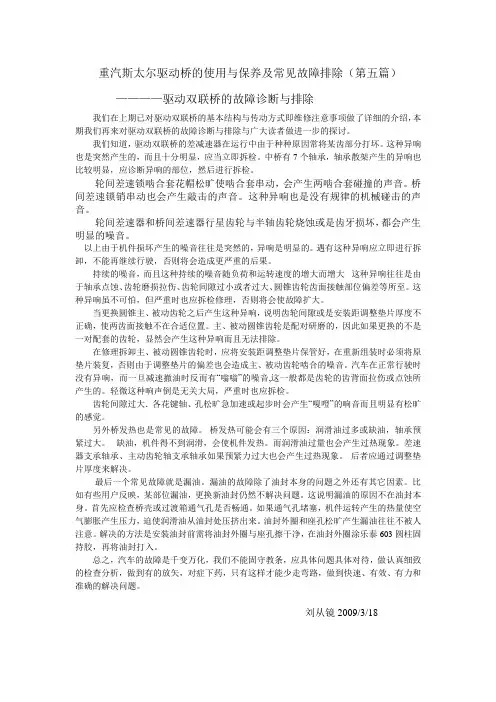

重汽斯太尔驱动桥的使用与保养及常见故障排除(第五篇)————驱动双联桥的故障诊断与排除我们在上期已对驱动双联桥的基本结构与传动方式即维修注意事项做了详细的介绍,本期我们再来对驱动双联桥的故障诊断与排除与广大读者做进一步的探讨。
我们知道,驱动双联桥的差减速器在运行中由于种种原因常将某齿部分打坏。
这种异响也是突然产生的,而且十分明显,应当立即拆检。
中桥有7个轴承,轴承散架产生的异响也比较明显,应诊断异响的部位,然后进行拆检。
轮间差速锁啮合套花帽松旷使啮合套串动,会产生两啮合套碰撞的声音。
桥间差速锁销串动也会产生敲击的声音。
这种异响也是没有规律的机械碰击的声音。
轮间差速器和桥间差速器行星齿轮与半轴齿轮烧蚀或是齿牙损坏,都会产生明显的噪音。
以上由于机件损坏产生的噪音往往是突然的,异响是明显的。
遇有这种异响应立即进行拆卸,不能再继续行驶,否则将会造成更严重的后果。
持续的噪音,而且这种持续的噪音随负荷和运转速度的增大而增大这种异响往往是由于轴承点蚀、齿轮磨损拉伤、齿轮间隙过小或者过大、圆锥齿轮齿面接触部位偏差等所至。
这种异响虽不可怕,但严重时也应拆检修理,否则将会使故障扩大。
当更换圆锥主、被动齿轮之后产生这种异响,说明齿轮间隙或是安装距调整垫片厚度不正确,使两齿面接触不在合适位置。
主、被动圆锥齿轮是配对研磨的,因此如果更换的不是一对配套的齿轮,显然会产生这种异响而且无法排除。
在修理拆卸主、被动圆锥齿轮时,应将安装距调整垫片保管好,在重新组装时必须将原垫片装复,否则由于调整垫片的偏差也会造成主、被动齿轮啮合的噪音。
汽车在正常行驶时没有异响,而一旦减速撤油时反而有“嗡嗡”的噪音,这一般都是齿轮的齿背面拉伤或点蚀所产生的。
轻微这种响声倒是无关大局,严重时也应拆检。
齿轮间隙过大.各花键轴、孔松旷急加速或起步时会产生“嗄噔”的响音而且明显有松旷的感觉。
另外桥发热也是常见的故障。
桥发热可能会有三个原因:润滑油过多或缺油,轴承预紧过大。
图文详解重型卡车桥内部技术培训资料●重卡两级减速桥传递路线以斯太尔两级减速桥为例,它的传递路线如图所示:图为斯太尔两级减速桥传递路线●车桥的分类方法(一)按车型分类可分为4×2、6×2、6×4、8×4等车型(二)按系列分类车桥在汽车中的有承载、驱动、降速增扭、转向四大功用。
它们有斯太尔行星轮式轮边二级减速单后桥、双联驱动桥、低噪音客车桥、转向驱动一桥和二桥、刚性前桥、中支承提升桥、后支承提升桥、平衡轴;HOWO16和HOWO12主减速器单级减速驱动桥;还有原160系列和153系列以及它们的变型桥等。
(三)按速比分类斯太尔驱动桥的速比有4.8(07基本型或变型)、4.22(07变型)、5.73(08基本型或变型)、6.72(08变型)、9.49(08变型)。
它们的速比的计算方法是:后桥速比i=锥付比×轮边减速比(3.478)中桥速比i=锥付比×圆柱齿轮付比×轮边减速比(3.478)以4.8速比为例:后桥i=29/21=1.381×3.478=4.8中桥i=28/17=1.647i=26/31=0.839i=80/23=3.478i=1.647×0.839×3.478=4.816齿行星轮×5个=80齿五个行星之和23-轮边太阳轮=23齿轮边速比=80/23=3.478HOWO16和HOWO12及160系列和153系列以及它们的变型桥均为单级减速驱动桥,它们的速比等于锥付比,i=被锥齿数÷主锥齿数。
HW16:i=38÷9=4.22;i=41÷11=3.73HW12:i=39÷8=4.875;i=35÷6=5.833160系列:i=44÷9=4.89;i=45÷8=5.63153系列:i=39÷6=6.5;i=37÷6=6.166后桥结构和原理重汽有冲焊桥壳和铸钢桥壳两种、中央螺旋锥齿轮减速加轮边行星减速,带轴间差速锁和轮间差速锁。

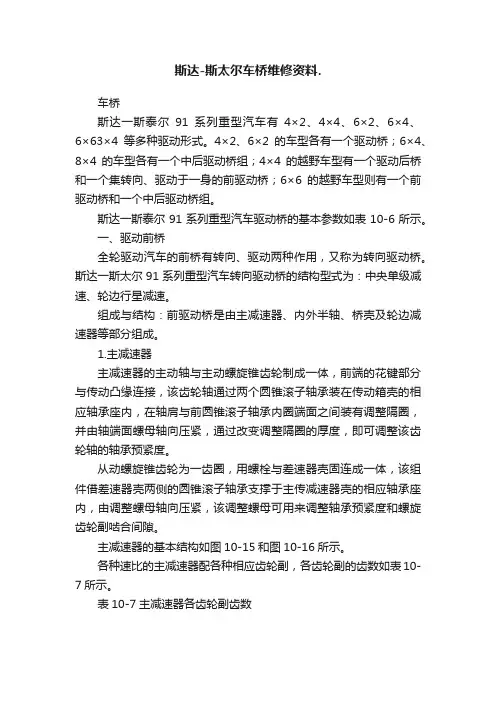

斯达-斯太尔车桥维修资料.车桥斯达一斯泰尔91系列重型汽车有4×2、4×4、6×2、6×4、6×63×4等多种驱动形式。
