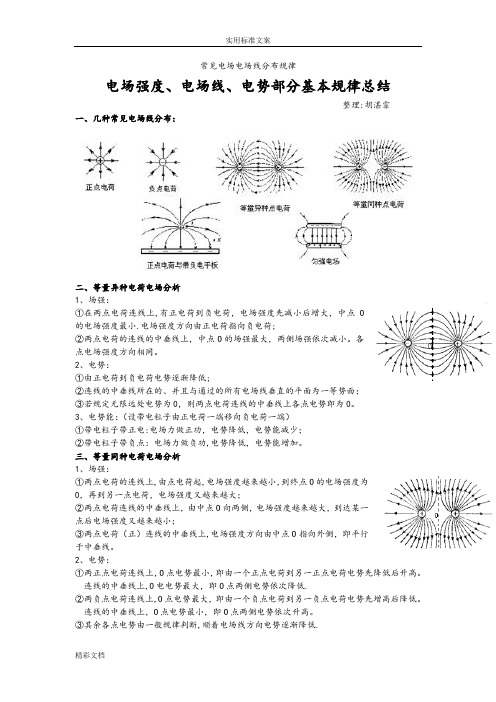

常见电场电场线分布规律电场强度、电场线、电势部分基本规律总结整理:胡湛霏一、几种常见电场线分布：二、等量异种电荷电场分析1、场强：①在两点电荷连线上,有正电荷到负电荷，电场强度先减小后增大，中点O的电场强度最小.电场强度方向由正电荷指向负电荷;②两点电荷的连线的中垂线上，中点O的场强最大，两侧场强依次减小。
各点电场强度方向相同。
2、电势：①由正电荷到负电荷电势逐渐降低;②连线的中垂线所在的、并且与通过的所有电场线垂直的平面为一等势面；③若规定无限远处电势为0，则两点电荷连线的中垂线上各点电势即为0。
3、电势能：（设带电粒子由正电荷一端移向负电荷一端）①带电粒子带正电:电场力做正功，电势降低，电势能减少；②带电粒子带负点：电场力做负功,电势降低，电势能增加。
三、等量同种电荷电场分析1、场强：①两点电荷的连线上,由点电荷起,电场强度越来越小，到终点O的电场强度为0，再到另一点电荷，电场强度又越来越大；②两点电荷连线的中垂线上，由中点O向两侧，电场强度越来越大，到达某一点后电场强度又越来越小；③两点电荷（正）连线的中垂线上,电场强度方向由中点O指向外侧，即平行于中垂线。
2、电势：①两正点电荷连线上，O点电势最小，即由一个正点电荷到另一正点电荷电势先降低后升高。
连线的中垂线上,O电电势最大，即O点两侧电势依次降低.②两负点电荷连线上,O点电势最大，即由一个负点电荷到另一负点电荷电势先增高后降低。
连线的中垂线上，O点电势最小，即O点两侧电势依次升高。
③其余各点电势由一般规律判断,顺着电场线方向电势逐渐降低.3、电势能：①由电势判断：若带电粒子为正电荷,则电势越高，电势能越大；若带电粒子为负电荷，则电势越高,电势能越小.②由功能关系判断：若电场力做负功，则电势能增加；若电势能做正功，则电势能减少。
3、匀强电场 1、特点：①匀强电场的电场线，是疏密相同的平行的直线。
②场强处处相等。
③电荷在其中受到恒定电场力作用，带电粒子在其中只受电场力时做匀变速运动. 2、等势面:垂直于电场线的系列平面。
均匀带电球体的电场强度分布
1. 均匀带电球体的电场
1) 电场强度分布
电场强度分布是均匀带电球体的一个重要特征，由于球体本身的形状，电场强度分布也是在球面的表面的，就像一个由圆圈组成的带电球体
一样，它的电场强度分布是十分均匀的。
这就意味着，从中心向外沿
球面增加角度，电场强度也是随着角度的变化而变化，在空间中各点
的电场强度（或电压）是一致的。
所以，在球表面和球内部，同一距
离所对应的相同角度处电场强度也是相同的，这种电场强度分布显然
也就是均匀带电球体的特征。
2）均匀体积密度
此外，均匀带电球体的另一个重要特征是体积密度分布的均匀性，也
就是说，在球体内各点之间的电荷密度都是同等的，也就是说，在带
电球体中，中心和各个面积上，电荷密度是一致的，也就是电荷本身
分布在球体内部是均匀的，这又是一个体现均匀带电球体特性的重要
特征。
3）增加距离分布
最后，当均匀带电球体不断增加距离的时候，其电场强度的分布也会
发生变化，从而体现出新的特性，我们知道，随着距离的增加，电场
强度逐渐减弱，远离球体，电场强度逐渐降低，由此，增加距离得到
的均匀带电球体的新特性就是外部电场强度的衰减，内部电场强度保持不变。
这就是均匀带电球体的距离变化引起的一些特性。
常见电场电场线分布规律在物理学中，电场是指电荷产生的空间中存在的电力场，它对带电粒子施加力。
在介绍电场的分布规律时，最重要的工具就是电场线。
电场线是指在电场中移动的点所连成的线条，它是表示电场分布规律的一种重要方式。
下面将介绍一些常见的电场分布规律和它们的电场线分布规律。
1. 均匀电场均匀电场是指在一个空间范围内电场的大小和方向都相同的电场。
这种电场很容易实现，比如可以通过将两个互相平行的电极板电容器上的电荷等量分布来制造。
均匀电场的电场线分布规律非常简单，它们是平行的，从正极板向负极板指向。
从数学上的角度来看，这些电场线具有相同的导数，也就是说它们的斜率是相等的。
2. 点电荷电场点电荷是指电量很小、体积几乎为零的电荷。
在点电荷的周围，会产生一个电场。
这个电场的分布规律与点电荷到空间中任意一点的距离的平方成反比。
如果将点电荷看作是放在 x 轴上的，则它的电场线分布规律是由由 x 轴向外发射的、球面形电场线组成的。
球面电场线的密度是由点电荷的电量大小决定，容易计算得出。
3. 偶极子电场偶极子电场是由两个相等电量、相反电荷的点电荷组成的电场，它们的连线方向被称为偶极子的方向。
偶极子电场的电场线分布规律与单个点电荷电场相似，只是在偶极子的位置处，电场的大小方向有明显的变化。
在偶极子的两端，电场线呈曲线状，而在偶极子两端之间的区域，电场线为弧形，且密度较大。
如果所选电荷偶极矩增大，那么曲线的弧度和弯曲程度就会增加。
4. 球形电荷分布电场球对称电荷分布是指电荷均匀地分布在球的表面或内部。
对于一个半径为 R 的球形电荷分布体，当外部观察时，它产生的电场线是与一个球形电场线环相同的。
这些电场线从球心开始，扩张到球表面，然后再由球表面扩散到环外部，直到无限远处。
注意这个过程中电场线的密度不断减小。
5. 无限长直导线电场无限长直导线电场是指通过长导线上的电荷所产生的电场。
直导线所产生的电场，在其周围区域内是均匀的。
計算均匀带电球体的电场分布
计算均匀带电球体的电场分布是一个重要的物理问题，它可以帮助我们理解电荷在空间中的分布和相互作用。
在这篇文章中，我们将讨论如何计算均匀带电球体的电场分布，并探讨这一问题的物理意义和应用。
首先，让我们考虑一个半径为R、带有总电荷量Q的均匀带电球体。
我们可以使用高斯定律来计算球体内外的电场分布。
在球体内部，由于电荷的均匀分布，可以证明球心到球内任意一点的电场强度E与该点到球心的距离r成反比，即E = kQr/R^3，其中k是一个常数。
而在球体外部，根据高斯定律，球外的电场分布与一个点电荷相同，即E = kQ/r^2。
接下来，我们可以利用这些公式来计算均匀带电球体的电场分布。
首先，我们可以计算球体内部的电场分布。
通过积分计算，我们可以得到球内的电场强度随距离的变化规律。
然后，我们可以计算球外的电场分布，根据高斯定律，利用球外的电场分布与一个点电荷相同的性质，可以得到球外的电场分布公式。
在实际应用中，均匀带电球体的电场分布计算可以帮助我们理
解电场的性质，例如在电场中的粒子受力情况、电场与电势的关系等。
此外，对于工程技术领域，了解电场分布也有助于设计电场传感器、电场屏蔽等设备。
总之，计算均匀带电球体的电场分布是一个重要的物理问题，它可以帮助我们深入理解电场的性质和应用。
通过本文的讨论，我们希望读者能够对这一问题有更深入的理解，并将其应用于实际问题的解决中。

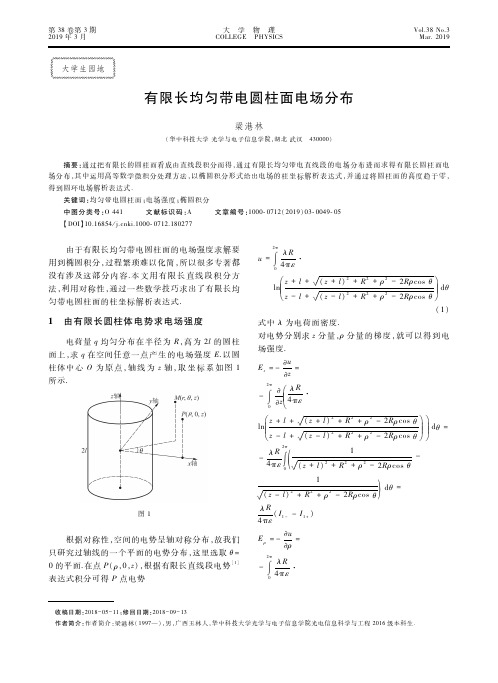

有限长均匀带电圆柱体空间电势分布有限长均匀带电圆柱体空间电势分布：探索物理相关性与势垒解集合之间的微妙关系。
在讨论有限长均匀带电圆柱体空间电势分布时，将考查以下内容：1. 有限长均匀带电圆柱体概念：有限长均匀带电圆柱体（Finite Uniformly Charged Cylinder）是一种长度有限，沿着它的长度方向均匀分布电荷的圆柱体，这种电荷分布可以使其具有某种电势时，要求此圆柱体上每个元件处的电势大小和方向均是一致的，所以它是一种理想系统。
2. 空间电势分布：空间电势分布是对电势的表征，它指的是在某一特定的空间方向上，带电粒子的电势的大小和方向的分布情况。
有限长均匀带电圆柱体空间电势分布可以用以下方程来描述：V(r,θ,z)=(-Q/2πε_0)*(z/r+ln(r/a))其中r、θ和z分别表示待求空间电势的极坐标，Q表示电圆柱体上的总电荷，a表示电圆柱体的半径，而ε_0是真空介电常数。
由以上空间电势分布公式可知，有限长均匀带电圆柱体上电势的方向是沿着圆柱体的长度方向，而在某点上，电势随着r的变化，不论r如何变化，z/r恒为常数，因此电势只随着其余项ln(r/a)的变化而变化。
3. 电势分布分析：关于有限长均匀带电圆柱体的空间电势的典型分析，可以看出，圆柱表面上的its电势沿着它的长度方向是均匀的，而圆柱里面的电势是不均匀的，电势沿着圆柱从中心向外依次减弱。
同时，要注意电势随着半径变化的趋势，在圆柱面上，随着半径的减小，电势呈现出递减的趋势；而如果超出圆柱面的半径范围，电势的值又会急剧增加，甚至可能远超圆柱面上的电势值。
4. 总结：有限长均匀带电圆柱体空间电势分布就是上面所述的特定情况。
由于这种柱体的表面是均匀带电的，因此其电势分布也是沿着它的长度方向均匀的，而圆柱内部的电势则是随着半径减小而减小，但超出电圆柱体半径以外，电势值可能急剧增加。
有限长均匀带电直线电场的分析金彪（浙江省上虞市春晖中学，浙江 上虞 312353）摘要：本文分析了有限长均匀带电直线周围的电场，用两种方法论述了有限长均匀带电直线电场的电场线为双曲线而等势面为旋转椭球面，并由此计算出导体旋转椭球面电容及面电荷密度分布。
关键词：有限长均匀带电直线；旋转椭球面；双曲线；等势面；电场线；电势；电场强度如图1所示线段AB 为真空中均匀带正电直线，长为2c ，线电荷密度为e η，求其产生的电场中任一点D 的电场强度D E 与电势D U 。
1 用等效替代法求电场过D 点作AB 的垂线段DE ，垂足为E ，以D 为圆心，DE 长为半径，作圆弧FEG ，点F 在线段AD 上，点G 在线段BD 上，当圆弧FEG 的线电荷密度也为e η时，圆弧FEG 与线段AB 在D 点产生的电场强度相等。
论证如下：过D 点作任一微小角θd ，在圆弧和线段上分别截得HI 、JK ，过K 作KN 垂直于DJ ，则有三角形相似可得：22DHDJHI DH DJ NK DE DJ NK JKL L L L L L L L L L ⋅=⋅=⋅= （1） 由点电荷电场求解公式可得：线电荷密度相等短线JK 和HI 在D 点产生的电场强度相等，故线段AB和圆弧FG 在D 点的电场也相等。
由此可以得到线段AB 在D 的电场强度E D 方向为沿ADB ∠的角平分线DC 反向延长线向外。
若沿电场线方向移动一段微小距离l d 到D /，如图3。
可得ADC l L L AD AD /∠⋅=-sin d ，BDC l L L BD BD /∠⋅=-sin d ，由于DC 是ADB ∠的角平分线，可得BD BD AD AD L L L L //-=-， BD AD BD AD L L L L //-=-。
即：当D 点始终沿电场强度方向运动时，D 点运动的轨迹为电场线，而D 点到A 、B 两点的距离差保持不变，即电场线为双曲线。

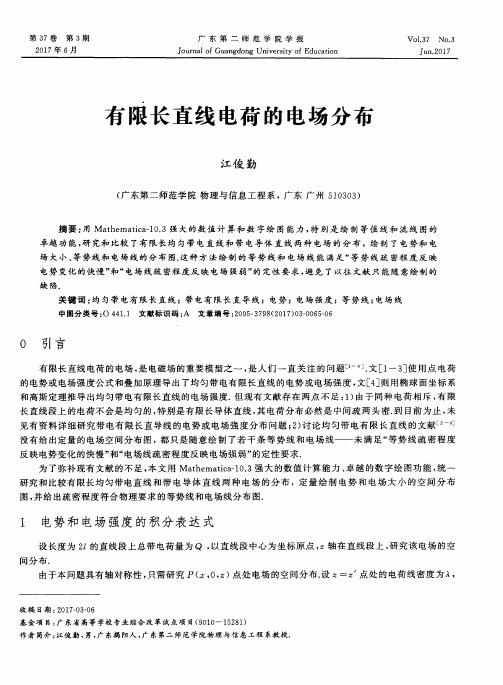

有限长直线电荷的电场分布江俊勤【摘要】用Mathematica-10.3强大的数值计算和数字绘图能力,特别是绘制等值线和流线图的卓越功能,研究和比较了有限长均匀带电直线和带电导体直线两种电场的分布, 绘制了电势和电场大小、等势线和电场线的分布图.这种方法绘制的等势线和电场线能满足"等势线疏密程度反映电势变化的快慢"和"电场线疏密程度反映电场强弱"的定性要求,避免了以往文献只能随意绘制的缺陷.%Using the famous software Mathematica-10.3, the distributions of two kinds of electric field in the uniformly charged finite length-straight line and the charged conductor finite length-straight line are studied and compared, the distribution maps of the electric field intensity and the isoelectric line well as well the electric field line are plotted.The equipotential lines and the electric field lines drawn by this method can meet the qualitative requirements that "the density of the equal potential line reflects the speed of the electric potential change" and "the density of the electric field lines reflects the electric field strength", which avoids the defects of previous literature.【期刊名称】《广东第二师范学院学报》【年(卷),期】2017(037)003【总页数】6页(P65-70)【关键词】均匀带电有限长直线;带电有限长直导线;电势;电场强度;等势线;电场线【作者】江俊勤【作者单位】广东第二师范学院物理与信息工程系, 广东广州 510303【正文语种】中文【中图分类】O441.1有限长直线电荷的电场，是电磁场的重要模型之一，是人们一直关注的问题[1-4]．文[1-3]使用点电荷的电势或电场强度公式和叠加原理导出了均匀带电有限长直线的电势或电场强度，文[4]则用椭球面坐标系和高斯定理推导出均匀带电有限长直线的电场强度. 但现有文献存在两点不足：1)由于同种电荷相斥，有限长直线段上的电荷不会是均匀的，特别是有限长导体直线，其电荷分布必然是中间疏两头密.到目前为止，未见有资料详细研究带电有限长直导线的电势或电场强度分布问题；2)讨论均匀带电有限长直线的文献[2-4]没有给出定量的电场空间分布图, 都只是随意绘制了若干条等势线和电场线——未满足“等势线疏密程度反映电势变化的快慢”和“电场线疏密程度反映电场强弱”的定性要求.为了弥补现有文献的不足，本文用Mathematica-10.3强大的数值计算能力、卓越的数字绘图功能，统一研究和比较有限长均匀带电直线和带电导体直线两种电场的分布, 定量绘制电势和电场大小的空间分布图，并给出疏密程度符合物理要求的等势线和电场线分布图.设长度为2l的直线段上总带电荷量为Q ，以直线段中心为坐标原点，z轴在直线段上，研究该电场的空间分布.由于本问题具有轴对称性，只需研究P(x,0,z)点处电场的空间分布．设z=z′点处的电荷线密度为λ，则线元z′～z′+dz′上的电荷量为dQ=λdz′(点电荷)在P(x,0,z)点处产生的电势为dU==.对全直线段求积分，得U=.电场强度由电势的负梯度求得Ex=-，Ez=-.电势的计算依赖于电荷线密度λ，下面将分两种情况进行具体研究.先考虑最简单的模型，假设电荷Q均匀分布于直线段上，则λ为常数，λ=Q/2l，U=.以U0=Q/(4π2ε0l)为电势单位；相应地，电场强度以E0=Q/(4π2ε0l2)为单位, 由式(4)积分得U=U0ln[z+l+]-U0ln[z-l+].由式(3)得Ex=E0-E0,Ez=E0-E0.由式(5)，令U==U0ln C1(C1≥1)，得xoz平面内的等势线方程z+l+=C1[z-l+].对式(7)移项、等式两边平方，化简得(C2-1)x2+2(C-1)z2=2l2(C+1),式中 C= ；C1≥1，C≥1. 当C≠1，即C1≠1时，式(8)可改写为+=1,这是标准椭圆方程，半短轴为a=、半长轴为b=、半焦距为c==l.当C1→1，即C→1时，由式(8)得l→0或者x/l→∞或者z/l→∞, 直线分布电荷退化为点电荷(等势线是同心圆簇)，或者对应于远场(此时电场分布接近于点电荷的电场).给定一个C1值，由式(7)或式(8)可绘制出相应的一条等势线，电磁学要求等势线疏密程度应定性地反映电势变化的快慢，所以C1值的选取必须考虑电势U(x,z)的分布情况，使用Mathematica绘制三维曲面图的命令Plot3D，以-10≤x/l≤10和-10≤z/l≤10为画图区域，由式(5)和式(6)容易绘制电势U(x,z)和电场强度大小E(x,z)=的分布图，如图1所示，在带电直线段上电势和电场强度都是无穷大，绘图时被截去顶部(下同).不同观测区域电势变化的快慢差别很大：在区域外围，电势分布接近于点电荷的电势，而且变化缓慢；在接近带电线段时,电势快速变化. 按照定义要求：等势线疏密程度应定性地反映电势变化的快慢，如果根据式(7)或式(8)使用隐函数绘图法绘制等势线分布图，需要取大量不同的C1值，而C1值集合的选取必须考虑图1所示电势的变化规律，这是一件十分繁琐的工作. 所幸的是，在Mathematica-10.3等版本中，内置了绘制等高线的命令，直接把式(5)代入ContourPlot之中就可以方便准确地绘制出等势线分布图，以-10≤x/l≤10和-10≤z/l≤10为画图区域，取250条等高线，结果如图2所示(对应于不带箭头的黑色闭合曲线).图2显示： xoz平面内的等势线的确是以线段两个端点z=±l为焦点的共焦椭圆簇(在三维空间里则是绕z轴旋转的共焦椭球面簇)；在离带电线段较远的外围，等势线稀疏，代表电势变化缓慢、电场强度较小，而且椭圆形等势线的偏心率较小(接近于圆)；越往中心区，等势线越密，椭圆的偏心率越大；在带电线段附近，等势线十分密集(以至于无法分开各条等势线而形成一个黑色阴影区)，表示电势快速变化、电场强度很大.文[2]随意绘制出10条等势线(见该文中图2的虚线)，文[2]没有说明决定10条等势线位置的10个C1常数具体取多少以及凭什么依据取值，其结果图显然不满足“等势线疏密程度定性地反映电势变化的快慢”的要求、不符合图1所示的电势变化规律，其主要问题有两方面：(a)内层的等势线密度反而比中间层等势线密度小；(b)电势快速变化的中心区完全没有等势线(文[3]的情况也类似, 文[4]则象征性地画出两条等势线草图).电场线由一阶微分方程确定=.把式(6)代入式(10)，经化简和凑微分得 =.积分得电场线簇方程-=2C2(|C2|≤l).由式(11)移项、等式两边平方，化简得-+=1.式(12)是标准双曲线方程，其半焦距c==l，与C2无关，所以电场线是以z=±l为焦点的共焦双曲线簇，给定一个C2值就得到一条电场线. C2的值集如何选取才能使电场线疏密程度定性反映电场强弱？现有文献都没有妥善处理，文[2]和文[3]给出的电场线分布图都是在平行于带电直线方向上电场线十分稀疏，在垂直方向上电场线则密集得多(见文[2]的图2和文[3]的图3), 这与图1(b)所示的电场分布图不一致！C2值的选择是一个颇为复杂问题，在本文中我们将直接避开这个麻烦，方法是使用Mathematica-10.3等较高版本中一个十分有用的绘制流线图命令, 其格式为：StreamPlot[{Ex,Ez},其他选项]这样，可以直接从式(6)出发绘制电场线分布图，不用求解微分方程、不需要选择积分常数C2,这对于电场线微分方程没有解析解的情况更有意义！使用适当的“其他选项”后，得到电场线分布图，如图2中带箭头的射线簇所示, 电场线分布图较好地描述了电场的发布情况：在带电线段附近，x方向与z方向的分布明显不同，确保每条电场线都与大偏心率的椭圆形等势线正交(后面的近区放大图将更加清晰展现这一现象)；在离带电线段较远的外围，电场线的分布趋于各项同性，即趋于点电荷的电场分布规律.美中不足的是：在接近带电线段处，有些电场线没有画至与带电直线段相接，这是因为在这些地方的电场线过于密集，软件系统自动省去一些线段，但这不是大问题，我们在读图时只需将它顺延画到带电直线上就可以了.正如上面提到的，在远离带电线段的外围，电场分布情况与点电荷的电场相近；在带电直线段附近区域，电场分布情况才具有特色. 下面，取画图区域为-0.5≤x/l≤0.5和-1.5≤z/l≤1.5，电势、电场强度大小以及等势线和电场线合并图分别如图3、图4和图5所示.图1～图5全面、形象和准确地描述了均匀带电有限长直线的电场空间分布.图1和图2显示了电场分布的整体概貌;图3和图4详细地描述在带电直线段附近电势和电场强度大小的空间分布;图5详细地描述在带电直线段附近等势线和电场线的分布及其相互关系. 这些图不但美观而且正确反映了物理规律，图2和图5中等势线和电场线疏密程度能定性地反映电势的变化快慢和电场强度的大小分布.相较于文献[2]和[3]随意绘制若干条等势线和电场线，本文的方法和结果是一次质的飞跃. 需要特别强度的是：本文中，只需将电势和电场强度计算式直接代入Mathematica-10.3的绘图命令就可快速获得这些精美图像，无需推导和处理等势线方程和电场线方程. 在研究更复杂电荷系统的电场分布时(通常没有解析解)，这种方法尤其有用，下面用该方法研究有限长带电导体直线的电场分布.由于同种电荷相斥，有限长直线段上的电荷不会是均匀的，特别是有限长细导线，其电荷分布必然是中间疏两头密[5]，导线上z′点处的电荷线密度为λ=.把式(13)代入式(2)和式(3), 得U=,Ex=,Ez=.式(14)～式(16)是复杂的积分，本文用Mathematic-10.3的标准数值积分法进行计算，其他的处理方法和步骤与均匀带电有限长直线段的方法相同.取研究区域在导线附近：-0.5≤x/l≤0.5和-1.5≤z/l≤1.5，根据式(14)～式(16), 用三维曲面画图命令Plot3D、等值线绘图命令ContourPlot和流线图绘制命令StreamPlot，就可绘制出电势、电场强度大小以及等势线和电场线合并图，分别如图6、图7和图8所示，他们从各个角度准确地描述了带电有限长导体直线的电场分布.有限长直线电荷的电场，是人们关注的重要问题之一. 由于数学的复杂性，到目前为止，未见有其他作者研究和绘制有限长带电导体直线的等势线和电场线分布图；已有的文献仅仅讨论了最简单的情形——均匀带电有限长直线——其等势线和电场线方程都有解析解，分别含有任意常数C1和C2；但是C1值集和C2值集的选择必须考虑电势和电场强度的分布规律而且数集的元素必须足够多，这是一件繁难的工作，已有的文献都没有处理好这个问题、所给出的等势线和电场线分布图都是随意地绘制——不符合“等势线疏密程度反映电势变化的快慢”和“电场线疏密程度反映电场强弱”的物理要求.【相关文献】[1] 郑开春. 电动力学解题指导[M]. 北京：北京大学出版社，2004：20-21.[2] 卢林芳, 胡先权, 周林, 等. 有限长直线电荷等电势线和电力线的求解与描绘[J]. 重庆师范大学学报，2008, 25(3):66-69.[3] 姜付锦. 有限长均匀带电直线的电场分布特点[J]. 物理通报，2013(5):32-33. [4] 王爱霞,高国棉,周九茹. 有限长均匀带电直线电场的对称性分析与计算[J]. 大学物理，2015，34(10):17-19.[5] 陈钢. 有限长带电导体直线的电荷分布[J]. 大学物理，2011, 30(10):28-29.。
